比串联更稳、比传统更快，揭秘工业精度与速度的终极奥秘
在工业自动化领域，机器人始终是核心装备。大众熟知的是灵活伸展的“串联机器人”，但还有一类力能扛鼎的“隐形冠军”——并联机器人。

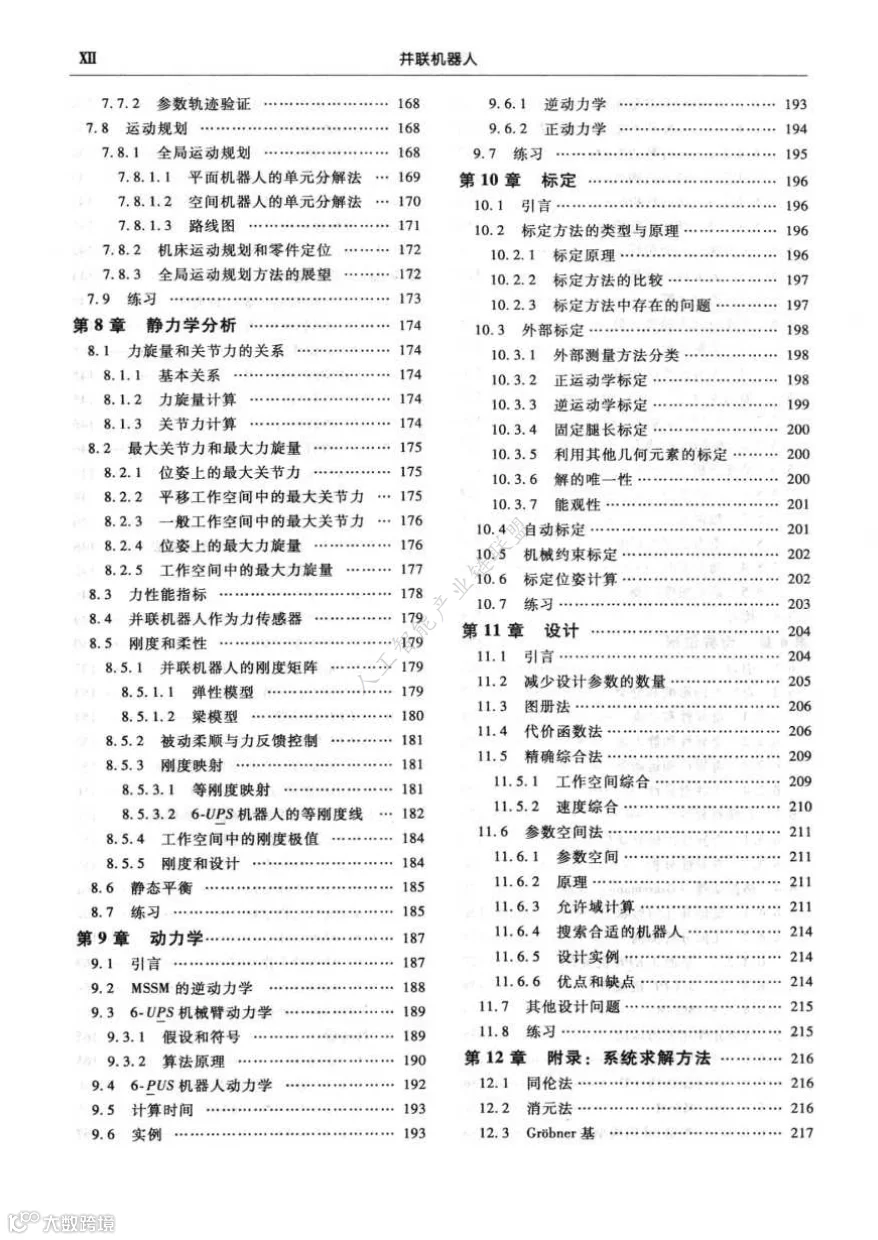

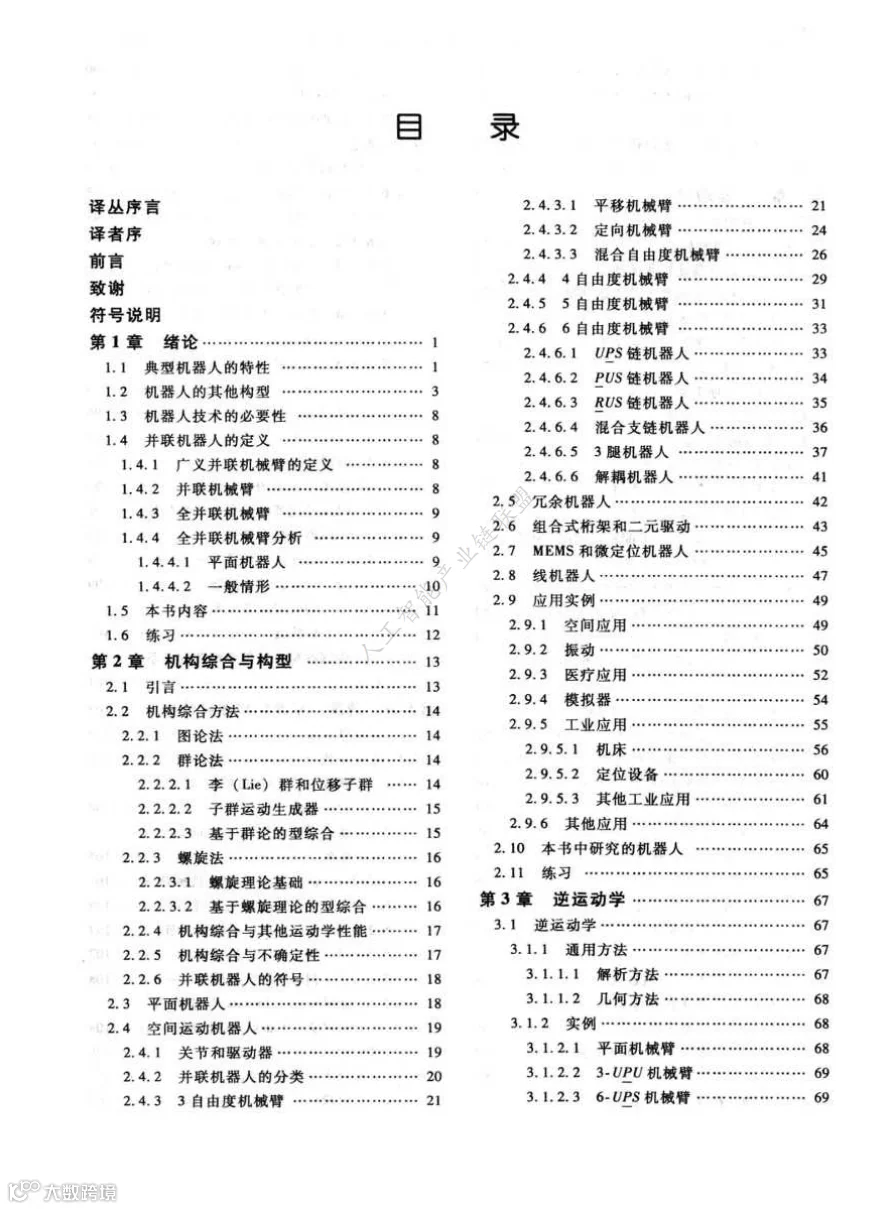

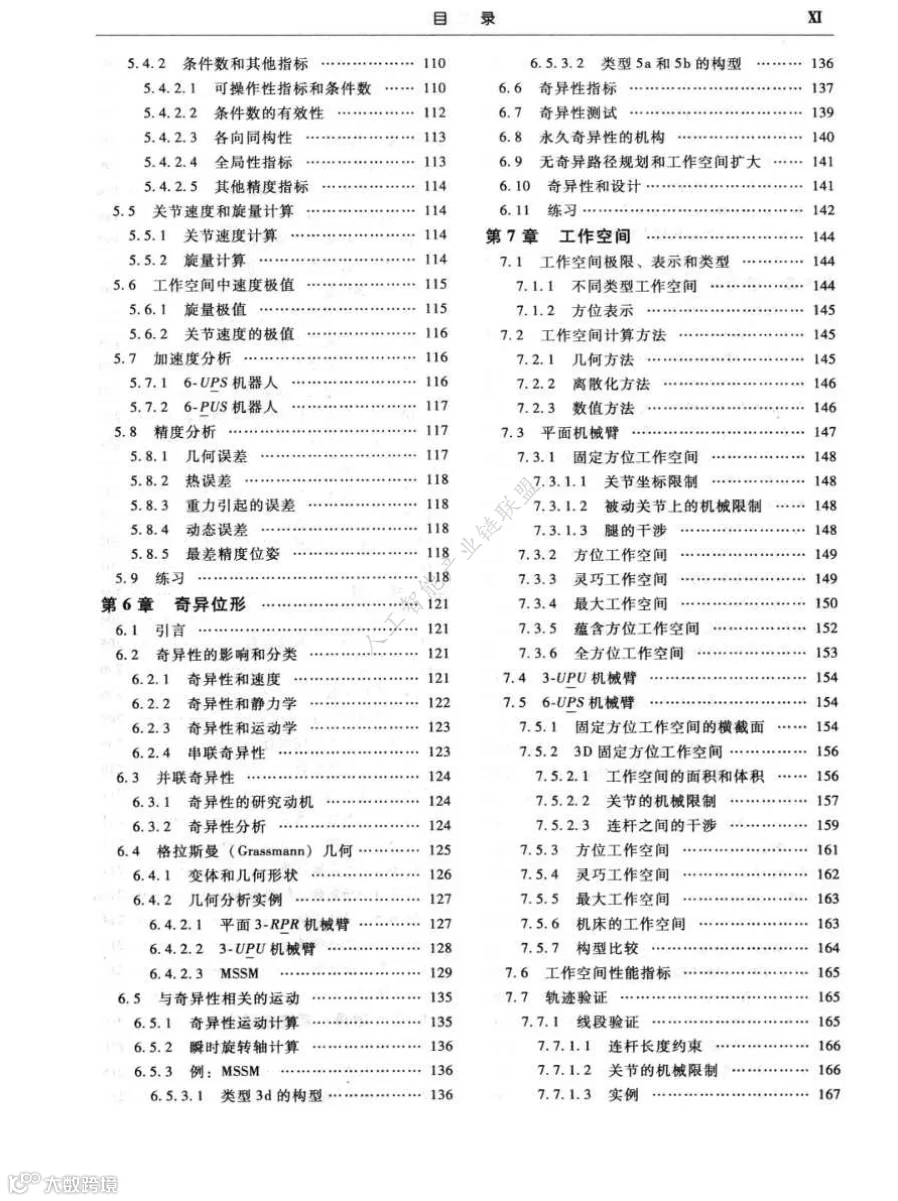

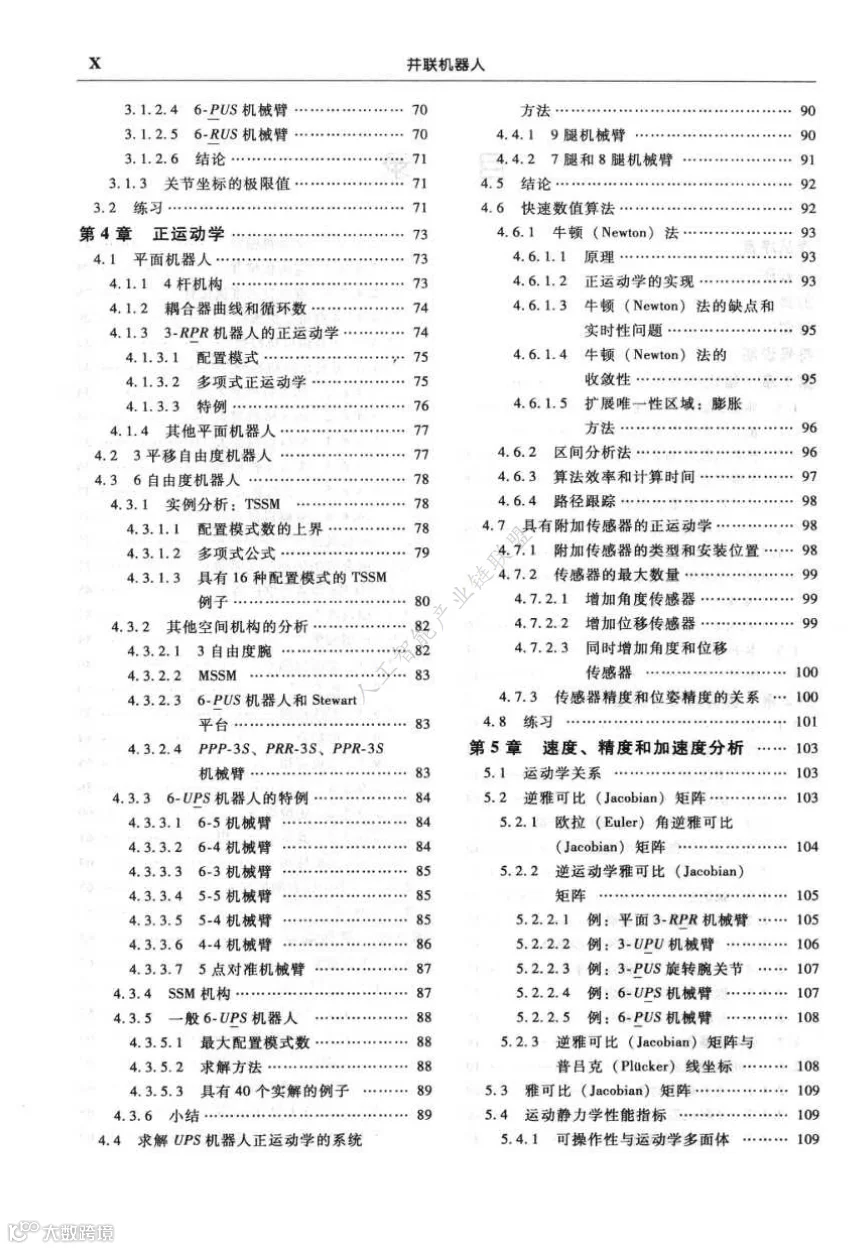

本文深度研读《并联机器人国际机械工程先进技术译丛》，带您走进并联机器人的世界。这本书不仅是该领域的经典著作，更是一部关于刚度、精度与速度的进化史诗。
核心洞察：如果串联机器人模仿的是人类手臂的“柔”，那么并联机器人致敬的则是桥梁与桁架的“刚”。
一、什么是并联机器人？——告别“大手臂”思维
传统串联机器人存在显著痛点：为移动 500kg 物体，自身重量往往超 3 吨（负载/质量比通常小于 0.15）。原因在于串联结构导致每个连杆需承受后续所有连杆重量，产生巨大弯矩。
并联机器人的定义：动平台（末端执行器）通过至少两个独立的运动支链与固定基座相连，形成闭环结构。
专业解读：这种“闭环”结构让负载均匀分配到各条腿上。以经典的 6-UPS（Gough 平台）为例，在中间位姿时，每个驱动器仅需承担总负载的 1/6。数据显示，3 自由度并联机器人的平均能耗仅为同尺寸串联机械臂的 26%。
二、历史溯源：被误解的 Stewart 平台与真正的先驱
本书对并联机器人的发展史进行了严谨梳理：
- 1947 年，Gough：为测试轮胎磨损，研发了由 6 根可变长度连杆支撑平台的机构，这是功能性的第一个并联机器人原型机。
- 1965 年，Stewart：提出了用于飞行模拟器的机构。尽管结构与 Gough 不同，但"Stewart 平台”因论文广泛传播而成为该类机器人的代名词。
- 历史真相：早在 1962 年，工程师 Klaus Cappel 就为 Sikorsky 飞机公司设计了同原理的直升机飞行模拟器并获专利；更早的 1942 年，Pollard 已申请用于汽车喷漆的并联机构专利（Delta 机器人雏形）。
延展思考：技术的演进往往是螺旋式上升的，专利权与命名的错位，反映了工程实践往往领先于学术定义。
三、机构构型的“七十二变”：不仅仅是六个腿
书中详细列举了并联机器人的多种构型，以下是几种极具代表性的类型：
1. 三平移机器人（如 Delta 与 Tricept）
Delta 机器人：由 Clavel 在 EPFL 发明，使用平行四边形支链确保动平台永远保持水平。它是食品包装、药品分拣领域的速度之王，加速度可达 500m/s²。
Tricept 机器人：通过一根被动约束杆限制旋转，配合三条主动腿。ABB 的 IRB 940 正是基于此原理，在机床加工领域大放异彩。
2. 六自由度 Gough 平台（6-UPS）
这是最通用的构型。动平台通过 6 根可伸缩杆（U-P-S：虎克铰 - 移动副 - 球铰）连接基座。
书中金句：这种构型的尺寸变换效应远不如串联机器人大。意味着它既可以大到成为承载 27 吨的坦克驾驶模拟器，也可以小到成为定位精度 30nm 的微机电定位平台。
3. 线机器人
用绳索代替刚性连杆。虽然绳索只能拉不能推，但带来的好处是极轻的移动质量和超大工作空间。
应用案例：体育赛事中的 SkyCam 空中摄像系统，本质上就是一个 3 自由度的绳驱并联机器人。
四、核心技术的“硬核”拆解
并联机器人并非简单的结构堆叠，其背后涉及多个世界级难题：
1. 正运动学：求解“心算”难题
对于串联机器人，已知关节角度求末端位置很简单；但对于并联机器人，已知 6 根腿长求平台位置，需要解 40 次多项式方程。

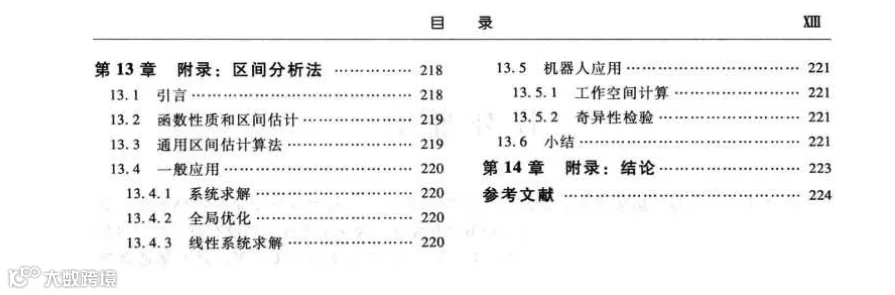

专业解读：这意味着对于一般 6-UPS 机器人，理论上最多有 40 种可能的位姿对应同一组腿长数据。如何快速、精准地筛选出真实位姿，是实时控制的核心挑战。书中介绍了基于区间分析法的策略，确保计算结果在误差范围内唯一。
2. 奇异位形：机器人的“死穴”
奇异位形是指驱动器锁死，平台却还能动的危险位置。此时，关节力理论上趋于无穷，极易损坏设备。
几何透视：书中引入 Grassmann 线几何，将抽象的雅可比矩阵退化问题转化为空间直线的线性相关问题。
设计红线：对于经典的 MSSM（三角形平台），只要平台与基座平面平行且无偏转角，就容易触发"Fichter 奇异”。设计师必须通过调整铰链点位置，将奇异点“驱逐”出有效工作空间。
3. 工作空间：并非越大越好
串联机器人工作空间大但精度差；并联机器人精度高但工作空间小且有“空洞”。
深度剖析：书中将工作空间细分为定方位工作空间、灵巧工作空间和全方位工作空间。对于 6 轴机床，虽然平台有 6 个自由度，但铣削时绕刀具轴线的旋转并不参与加工。通过“释放”这个冗余自由度，可以在不移动工件的情况下，将实际加工空间扩大 7% 以上。
五、工业应用全景图谱
书中展示了令人震撼的应用案例：
- 航天领域：不仅用于天文望远镜的副镜对准，还被用于国际空间站的隔振系统（VISS），将精密仪器与卫星本体的振动隔离。
- 医疗领域：MARS 机器人直接固定在病人骨骼上，用于脊柱外科手术，其高刚度和微动特性远非摇晃的串联臂可比。
- 机床领域：Giddings & Lewis 的 Variax 是并联机床的开山之作，宣称刚度是传统机床的 5 倍。Tricept 和 Hexapod 结构已在航空铝合金加工中证明了不可替代性。
- 娱乐模拟器：Disney-MGM 的星际旅行和机器马 Persival，利用并联机构的高响应特性，为人类提供极致的体感刺激。
六、未来展望与设计哲学
书中最后几章提到了设计与标定。
设计箴言：不是自由度越多越好。5 自由度加工中心往往比 6 自由度更经济，但必须警惕寄生运动——由于加工误差导致的非期望自由度运动。
学术前沿：作者提出一个至今仍开放的问题——“给定加工误差，如何保证寄生运动幅度小于阈值？”这涉及正向公差分析与逆向综合，是并联机器人走向极致精度的必经之路。
结语
《并联机器人》这本书不仅是一本操作手册，它展现了一种刚柔并济的工程美学。
在这个追求轻量化、高速高精度的时代，并联机器人以其独特的闭环结构，成为了连接精密制造与重载操作的桥梁。无论您是工程师、学生，还是科技爱好者，理解并联原理，就是理解了现代工业“四两拨千斤”的智慧。
正如书中所言：“尺寸设计好的并联机器人，将比构型合理但尺寸设计差的并联机器人展现出更好的整体性能。”——结构决定上限，尺寸决定下限。这或许就是机械设计的终极魅力。
