从 Draw.io 到 Mermaid 再到 AI Diagram：程序员画图工具的三次进化史- 大数跨境

智能体AI

2026-07-03

导读：架构图的表达上限，永远是工程师对系统的理解深度

2022 年，我曾接手一个微服务项目，前任架构师留下了一份精美的 Draw.io 架构图。然而深入研究后发现，图中独立的 UserService 与 AccountService 在代码中早已合并，且无任何注释记录。这张“假图”不仅未能辅助开发，反而造成了认知误导。

这一经历揭示了一个核心矛盾：画图本身从未解决最本质的问题——图与代码的脱节。一旦图表失去真实性，它便从“认知压缩工具”异化为“认知污染源”。

程序员为什么要画图

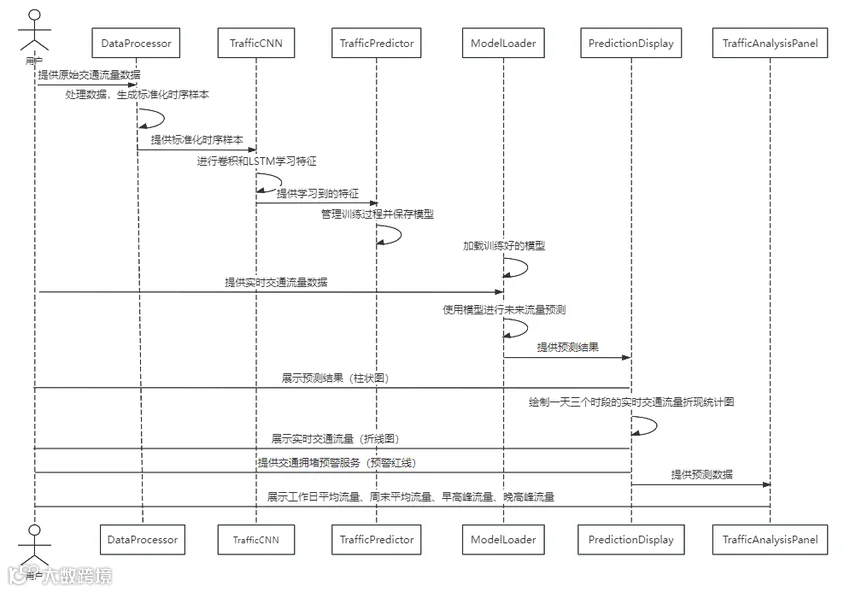

画图的本质是认知压缩。相较于冗长的文字描述，图表能将复杂的系统结构信息打包，利用人类视觉系统高效处理，从而降低沟通成本、统一团队理解并提前暴露架构缺陷。

然而，这一切的前提是图必须是真的。过去二十年，程序员画图工具的三次进化，本质上都是在解决“图码同步”这一难题。

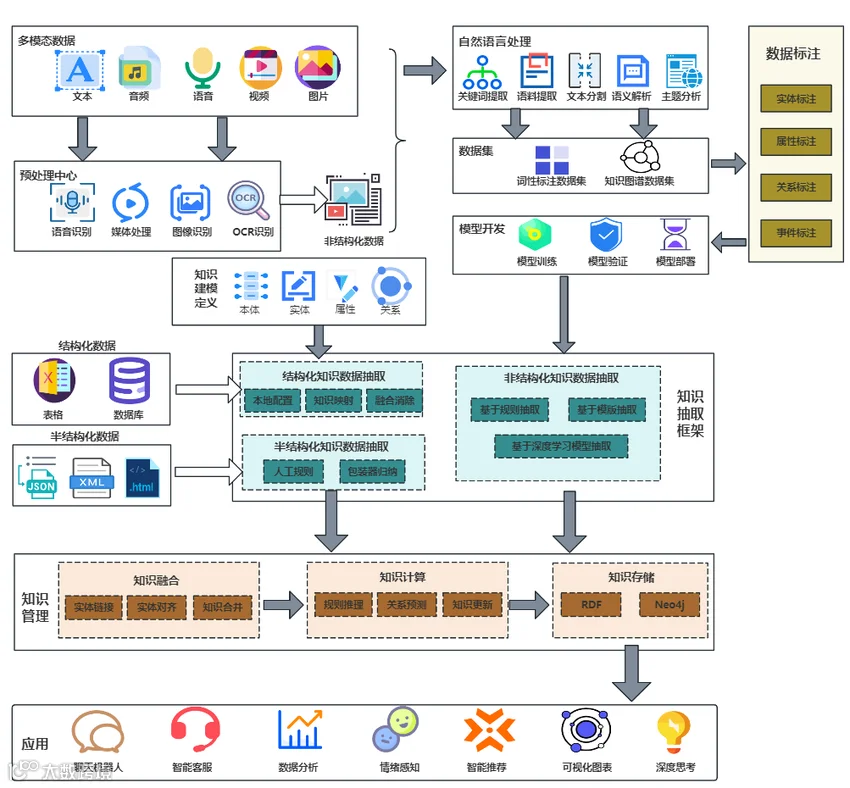

以 Visio、Draw.io、ProcessOn 为代表的拖拽式工具，凭借直观的操作和免费开源的优势，曾长期占据主流。在单体应用时代，组件数量有限，维护成本尚可控。

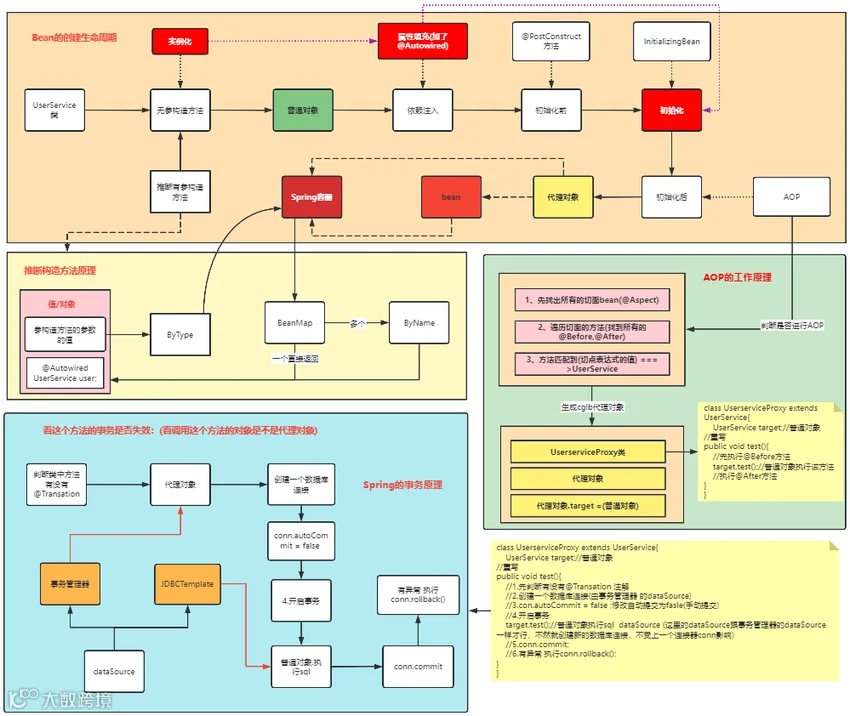

随着微服务架构的普及，系统节点激增至数百个，手动拖拽不仅效率低下，更致命的是更新成本不对称：修改代码仅需两行，而更新图表却需繁琐的重绘流程。这导致架构图迅速过时，最终沦为摆设。

拖拽工具的根本局限在于：图与代码生活在两个平行世界，缺乏自动同步机制。

在 Git 化、DevOps 和云原生的浪潮下，Diagram as Code应运而生。其核心理念是用文本代码描述图表，使其能够像源代码一样进行 Diff、PR 和 CI/CD，真正将架构图纳入工程资产管理体系。

尽管 PlantUML 在 UML 专业性上更强，D2 在自动布局上更优，但 Mermaid 凭借强大的生态胜出。GitHub、GitLab 及各类文档工具的原生支持，实现了“零摩擦”的渲染体验，使其成为事实标准。

flowchart LR
    User --> Gateway
    Gateway --> OrderService
    OrderService --> MySQL

PlantUML 适合大型企业内部规范严谨的场景；D2 则以简洁语法和优秀的自动布局算法见长，视觉效果更佳，但在 LLM 理解优势上暂不及 Mermaid。

其价值不仅是绘图便捷，更在于架构即代码（Architecture as Code）。当架构图的变更出现在 PR 中，通过 git diff 即可追溯系统演化历史，图不再是静态文档，而是系统演化的活记录。

2024 年后，AI 生成 Mermaid 代码的准确率显著提升。工作流从“脑补设计 - 手动拖拽”转变为“自然语言描述 - AI 生成代码 - 人工审查”。AI 替代了繁琐的语法转换过程，成为架构师高效的翻译器，但系统边界的判断仍需工程师主导。

当前 AI 绘图工具主要分为三类：

纯 AI 生图工具：如 Miro AI，输出可视化图形，但图码依然分离。
AI + Diagram as Code：如 Eraser/DiagramGPT，支持多模态输入（SQL、Terraform），输出可编辑的结构化文本。
IDE 集成 Agent：如 Claude Code + Mermaid MCP，直接读取代码仓库分析依赖，实现“代码→图”的自动链路打通。

Mermaid 正演化为人类与 AI 之间的结构化通信协议。相比自然语言，用 Mermaid 描述流程能显著节省 Token 并提高 AI 理解的语义精度，成为 SKILL.md 等提示词工程中的重要组成部分。

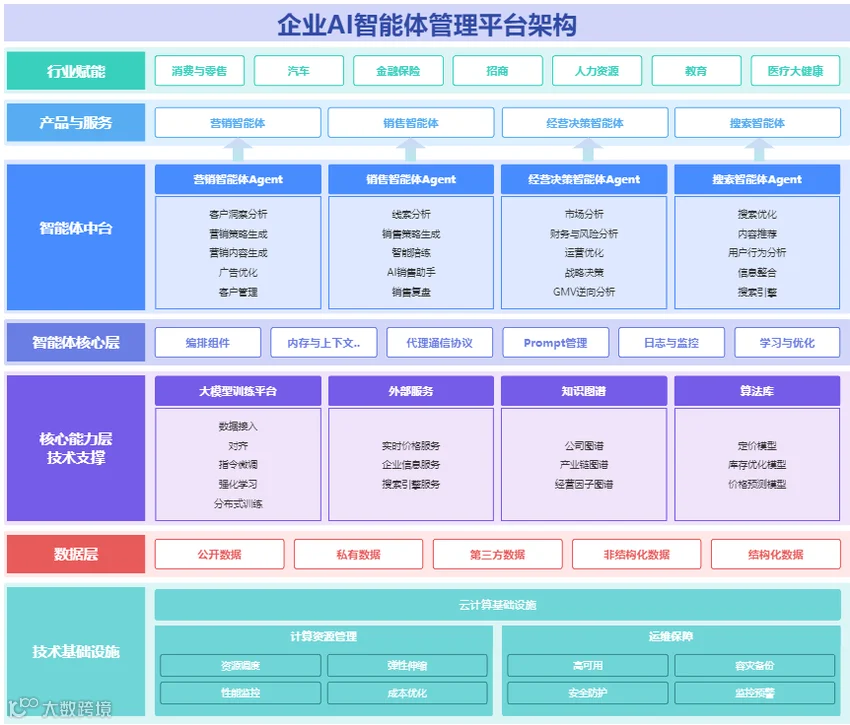

工具只是手段，建模能力才是核心。传统的 UML 因过于学术化而式微，现代软件更关注系统边界与服务依赖。

C4 Model填补了这一空缺，通过系统上下文、容器、组件、代码四层结构，适配不同受众的沟通需求。配合 Structurizr 等工具，可实现“模型驱动”，一份模型多种视图输出。此外，Python Diagrams 库也为 DevOps 团队提供了代码即文档的轻量级选择。

下一代演进方向已清晰：代码仓库 → AI 理解结构 → 自动生成并持续更新架构图。解决文档腐烂问题的关键，不是依靠人力维护，而是让架构图从代码中自动衍生。尽管 AI 提取的是“实现架构”而非“设计意图”，两者间的 Gap 仍需人来填补，但这恰恰证明了系统设计能力的稀缺性。

基于不同场景的工具栈推荐：

工具进化的本质是降低系统表达的门槛，从手动画到代码描述，再到自然语言生成。但无论工具如何变迁，图能表达的上限，始终等于工程师对系统的理解深度。AI 可以翻译想法，却无法创造想法。优秀的架构师，永远是那个最清楚系统应如何被表达的人。
