铸铁件的生产，本质上就三句话：
把铁化成水 → 水倒进模型 → 冷却后得到形状
剩下的所有工序，都是围绕这三步做的精细控制。
一、制模——给铁水「画」个形状

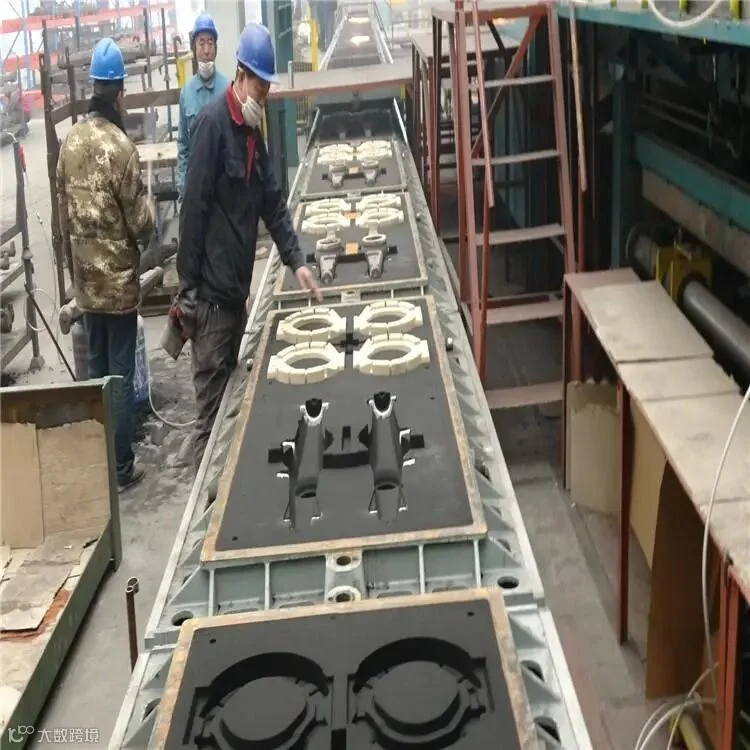

拿一个和最终产品形状一模一样的木模或金属模，在砂箱里反复填砂、压实，做出一个空腔——这个空腔就是铁水要住进去的“房子”。
用的砂叫湿型砂，成本低、可重复使用，是铸造行业最普遍的造型材料。
模具决定了铸件的形状，就好比饼干模具决定了饼干的形状。
二、熔炼——把固态铁变成液态铁水

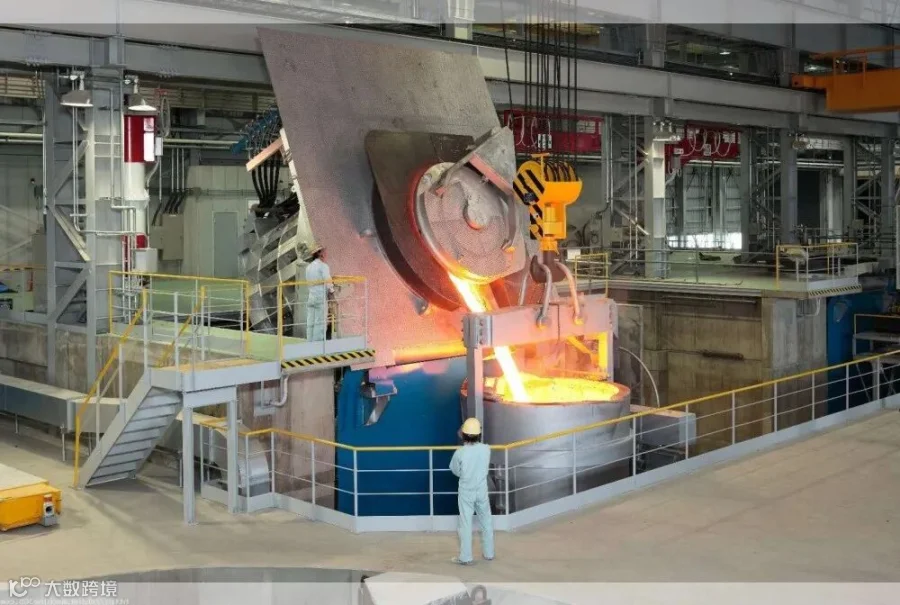

把生铁、废钢、铁合金等原料放进中频感应电炉里加热到 1400℃~1500℃，完全熔化成铁水。
中频电炉是目前铸造企业最常用的熔炼设备。相比传统的冲天炉，它温度控制更精准、成分更稳定、能耗更低、污染更小。
熔炼要精确控制两样东西：化学成分（碳、硅、锰等元素的比例）和温度。这两个参数直接决定铸件最后的硬度和强度。
熔炼就像做菜——配方不对，最后出来的东西就不对。

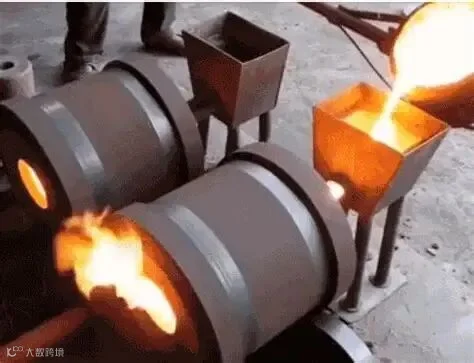

三、浇注——把铁水倒进「房子」里

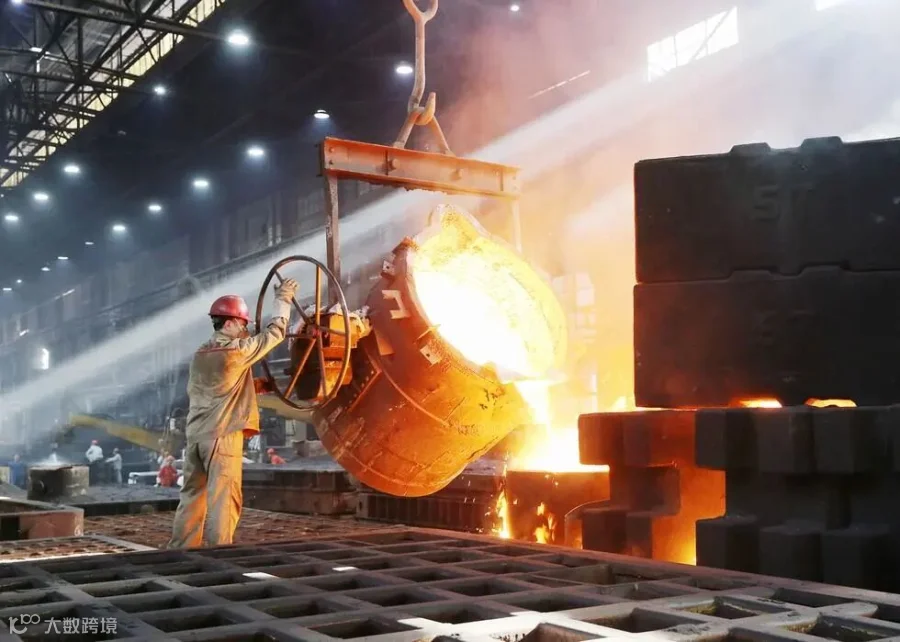

用铁水包把高温铁水舀起来，通过浇口平稳地注入砂型的空腔里。
浇注有三个关键：
温度要对——温度太低，铁水流不动，填不满型腔；温度太高又容易粘砂。一般浇注温度控制在 1380℃~1450℃ 之间。
速度要稳——浇太快会冲坏砂型，浇太慢铁水凉了会接不上。好的浇注讲究 “慢—快—慢” 的节奏。
不能断流——中间一断，就会夹渣、产生冷隔缺陷。
浇注就像往杯子里倒啤酒——要稳、要连贯，不能洒。
四、冷却凝固——铁水「睡着」变成固态
铁水住进砂型里，慢慢冷却，从液态变成固态。
冷却速度特别关键：
冷却太快——铸件容易裂，表面硬皮过硬。
冷却太慢——晶粒长得太粗，力学性能下降。
冷却不均匀——铸件内部产生内应力，后面加工容易变形。
铸铁在凝固过程中有个独特优势——石墨化膨胀。凝固时石墨析出会产生体积膨胀，这个膨胀正好抵消了金属凝固时的收缩，能减少缩松缺陷。
冷却不是“冻住”那么简单，冷却的节奏决定了铸件内部的“肉”长得好不好。
五、落砂清理——把铸件从砂子里「挖」出来
铁水彻底凉透了，打开砂箱，把铸件从型砂里取出来。
刚取出来的铸件毛坯还带着砂子、毛刺和浇冒口（浇注时多余的铁水通道），需要清理干净：

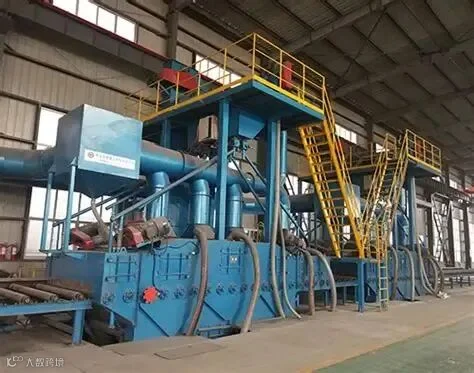

物理清理——抛丸、喷砂，用高速钢丸把表面打干净。
切除浇冒口——用气割或机械方式把多余的铁块切掉。
铸件毛坯就像刚出炉的饼干，表面还带着边角料，得修整一下才能见人。

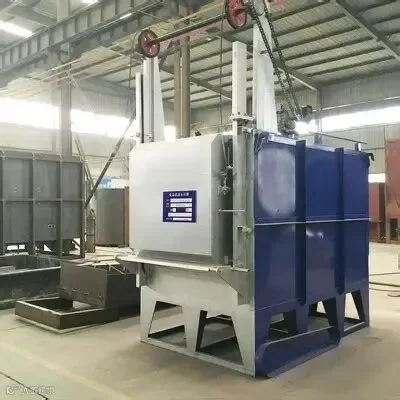

六、热处理——不是每件都要，但需要的时候很重要
热处理不是所有铸铁件都必须做的工序。 大多数普通铸铁件铸造出来就能直接用，只有特定情况下才需要进热处理炉。
什么时候要做？
去应力退火——加工余量大的铸件，防止机加工时变形。一般加热到 500℃~550℃，保温几小时，再慢慢冷却。能消除 90%~95% 的内应力。
石墨化退火——铸件冷却太快、表层出现“白口”（硬而脆的组织）时，加热到 550℃~950℃ 消除白口。
表面淬火——需要提高耐磨性的零件，比如缸套、导轨。
热处理就像给铸件“回炉修炼”——不是必选项，而是根据性能需求做的选做题。
七、检验与机加工——出厂前的最后把关
检验是守门员——不合格的铸件绝对不能出厂。
检验分几个层面：
外观检查——看表面有没有裂纹、砂眼等明显缺陷。
尺寸检查——用量具或三坐标测量仪，看尺寸是否在公差范围内。
无损检测——用超声波、磁粉、射线等手段检查内部有没有缩孔、气孔。
性能测试——测抗拉强度、硬度，看金相组织是否达标。
检验合格后，根据客户图纸要求，对轴承位、孔位、端面等进行精加工，达到最终的装配尺寸。
写在最后
铸铁件看起来粗犷，实际上每一步都是精细活。
从模具的精度、铁水的温度、浇注的速度、冷却的节奏，到清理的彻底程度、热处理的精准控制、检验的严格把关——每一个环节都在跟看不见的物理和化学规律打交道。
作为一个专业的铸铁件供应商，我们能做的不仅是“把铁水变成零件”——更重要的是控制每一步工艺参数，让零件在性能、尺寸、成本之间找到最优解。
内容来源：网络
本期编辑：小艾
论文投稿：作为领先的高科技先进制造技术产业服务平台，AMT接受学术论文投稿；稿件的发布完全是公益和免费的；论文投稿邮箱：info@amtbbs.org
版权声明：AMT尊重版权并感谢每一位作者的辛苦付出与创作；除无法溯源的作品，我们均在文末备注了来源；如文章、视频、图片、文字涉及版权，请原创作者第一时间联系我们，我们将根据您提供的证明材料确认版权后立即删除内容或按国家规定标准支付稿酬！
