Nature重磅：“双轴应力固态电解质”驯服锂枝晶—让枝晶“拐弯”而非“硬刚”！

锂金属全固态电池被公认为高能量密度、高安全性的终极方案。然而，锂枝晶穿透固态电解质导致短路，一直是其商业化的“阿喀琉斯之踵”。即使在低电流密度（<1 mA/cm²）下，枝晶也能在数分钟内刺穿电解质，让电池瞬间失效。

关于枝晶起始位置，学术界长期存在两大对立观点：

• 表面起始说：枝晶从电解质表面的裂纹/缺陷处起始，锂填充裂纹后产生楔形力驱动裂纹扩展（Porz et al., 2017；McConohy et al., Nat. Energy 2023）。
• 体相起始说：枝晶在电解质内部（晶界、孔洞）起始，电子泄露导致Li⁺在内部还原成金属锂（Han et al., Nat. Energy 2019；Liu et al., Nat. Mater. 2021）。

然而，这两派观点长期以来“各说各话”，因为在传统单轴压缩或无应力条件下，一旦枝晶起始并垂直穿透电解质，电池立即短路，你根本来不及看清它到底从哪里开始的。

2026年7月1日，美国斯坦福大学X. Wendy G教授和崔腾博士，SLAC国家加速器实验室William C. Chueh教授等人在《自然》（Nature）杂志上给出了一个令人拍案叫绝的解决方案。他们给LLZO固态电解质“穿”上了一层形状记忆合金（SMA）制成的“紧身衣”，施加高达330 MPa的面内双轴压缩应力——这一应力让枝晶“想垂直长却长不了”，被迫“拐弯”成水平方向生长，从而永不短路。在这个“永不短路”的舞台上，他们首次直接观察到：枝晶确实可以在LLZO体相内部起始——优先在晶界交汇处和孔洞处成核。最令人震撼的是，该电池在100 mA/cm²的超高电流密度下持续循环，累积容量超5000 mAh/cm²仍不短路——这是迄今为止石榴石电解质中报道的最高充电速率之一。

一、为什么枝晶起始位置之争持续了这么多年？

图1a展示了本研究的巧妙设计：用形状记忆合金（SMA）环将LLZO固态电解质 pellets 包裹起来，加热至170°C时SMA收缩，冷却后对LLZO施加~330 MPa的面内双轴压缩应力（与电场方向垂直）。

关键力学效应：该应力使LLZO的“表观断裂韧性”大幅提升——垂直裂纹被抑制，裂纹被迫沿水平方向偏转。这是因为水平方向传播具有最大的应变能释放率。

图1b预测了两种起始机制下的预期枝晶形貌：

• 表面起始：枝晶从表面缺陷起始，在应力作用下偏转为水平方向，但只会出现在靠近表面的浅层（数十微米）；
• 体相起始：枝晶在电解质内部任意深度起始，水平裂纹出现在整个厚度范围内。

有了这个设计：如果表面起始是唯一机制，水平裂纹只会出现在近表面区域；如果体相起始也存在，水平裂纹会遍布整个厚度。这个实验设计优雅地“解耦”了两种机制。

二、双轴应力下的“枝晶博物馆”——体相起始的铁证

图1c-g展示了不同循环阶段后LLZO横截面的背散射电子成像（SEM-BSE）：

• 图1c（1 mA/cm²，100圈）：水平裂纹已出现在距表面~300 μm的深处——这远远超出了表面缺陷（~几十μm）能解释的范围，体相起始的铁证！
• 图1d（5 mA/cm²，100圈）：水平裂纹的最大深度继续增加；
• 图1e（10 mA/cm²，1,000圈）：水平裂纹遍布整个厚度（~1 mm）；
• 图1f（10 mA/cm²，10,000圈）：裂纹数量进一步增加，贯穿整个电解质；
• 图1g（10 mA/cm²，240,000圈）：裂纹密度不再显著增加——“枝晶生成已饱和”。

裂纹角度分布统计（图1f插图中的直方图）：所有裂纹与水平面的夹角均在±10°以内——应力成功地将所有枝晶“驯服”为水平方向！

图1h-j展示了电化学循环曲线（10 mA/cm²，0.05 mAh/cm²半圈容量）：

• 电压曲线在240,000圈后仍保持稳定的沉积/剥离平台——无硬短路！
• 初始过电位较大（界面接触差），随循环进行逐渐改善。

图1k展示了活化能（E_a）和电阻随循环的演化：

• 未循环时：E_a≈0.41 eV（LLZO体相离子传导的特征值）；
• 随循环增加：E_a逐渐下降至0.22 eV（10,000圈后）——这是因为水平枝晶形成了部分电子通路（锂金属的电子传导几乎与温度无关，E_a≈0 eV），但并未形成连续穿透的锂丝。
• 作为对照：无应力LLZO在首圈即短路，E_a=0.031 eV（图S14）——有应力与无应力的E_a差异达7倍，证明了即使形成大量枝晶，仍无硬短路！

三、枝晶的3D结构——水平网络“纵横交错”

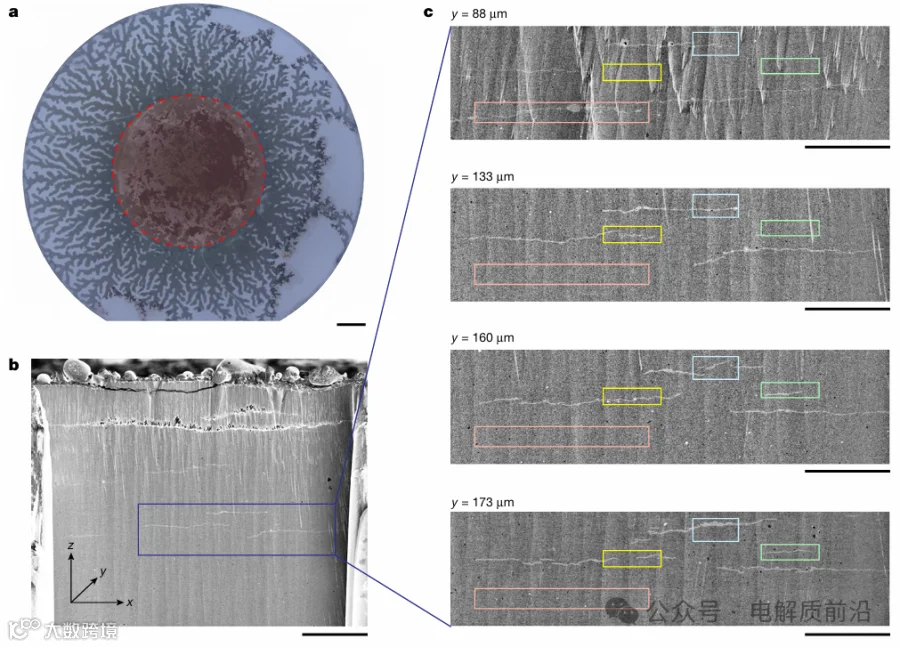

图2a的顶部透射光学显微镜（从LLZO顶部观察）：

• 经过5 mA/cm²、100圈循环后，枝晶覆盖了几乎整个横向跨度（~12 mm）——远大于LLZO厚度（~1 mm）。
• 枝晶呈树枝状分枝网络，说明水平裂纹在三维空间中相互连通。

图2b-c的连续PFIB铣削（依次铣削并成像同一区域的不同深度截面）：

• 图2b展示了50,000圈后LLZO横截面中的水平裂纹；
• 图2c展示了同一深度（z轴）处，沿y轴（垂直于截面方向）间隔88 μm和173 μm的四个连续截面——水平裂纹间歇性连接和断开（红色框区域），呈现与图2a相似的分枝形态。

结论：体相深处的枝晶同样具有三维分枝结构，而非单一平面裂纹。

四、枝晶起始位点的“原子级证据”——晶界交汇处与孔洞

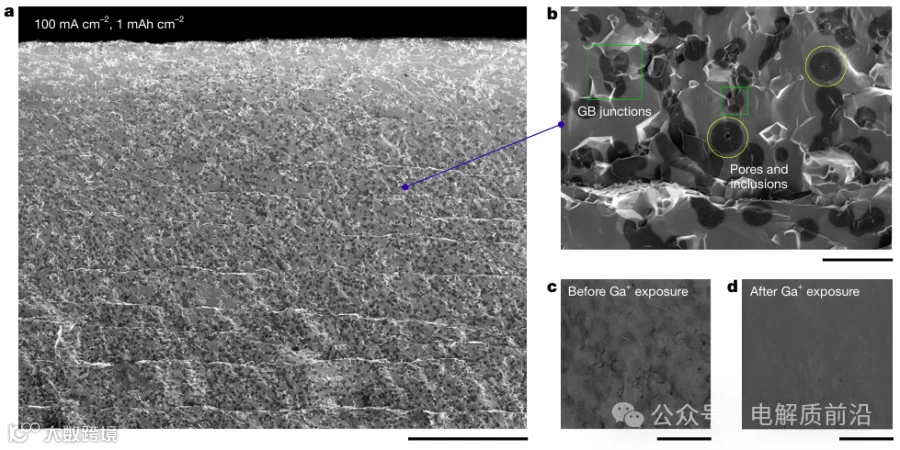

图3a展示了极端循环条件（100 mA/cm²，1 mAh/cm²半圈容量）后LLZO横截面的SEM图像：

• 除了水平裂纹外，整个电解质截面出现了大量局域暗斑（dark spots），密度极高；
• 暗斑优先出现在晶界交汇处（grain-boundary junctions）和晶粒内部的孔洞/夹杂物处（图3b）。

图3c-d：用Ga⁺离子束仅照射10秒后，暗斑即完全消失——证实这些暗斑是锂金属沉积物，且位于截面表面。

补充视频1（图S18）更令人信服：将截面暴露在SEM电子束下，暗斑逐渐消失，同时周围出现新的白色锂颗粒（电子束诱导的局部锂电镀）——暗斑作为锂源被消耗，证明它们就是锂金属。

XPS和同步辐射XRD（图S19-S20）证实：循环后LLZO的化学组成和晶体结构均未改变——暗斑不是由相变或分解产物引起的，而是由锂金属沉积造成的。

机理推断：

• 晶界交汇处和孔洞处具有更大的自由体积来容纳锂沉积引起的体积膨胀；
• 电子沿晶界网络渗流至孔洞附近的晶粒内部，在长期循环中累积并还原Li⁺；
• 这解释了为什么即使在单个LLZO晶粒内部的孔洞中也能观察到锂沉积——电子泄露不局限于晶界，而是可以扩散到晶粒内部。

五、100 mA/cm²下的“暴力测试”——双轴应力让电池“金刚不坏”

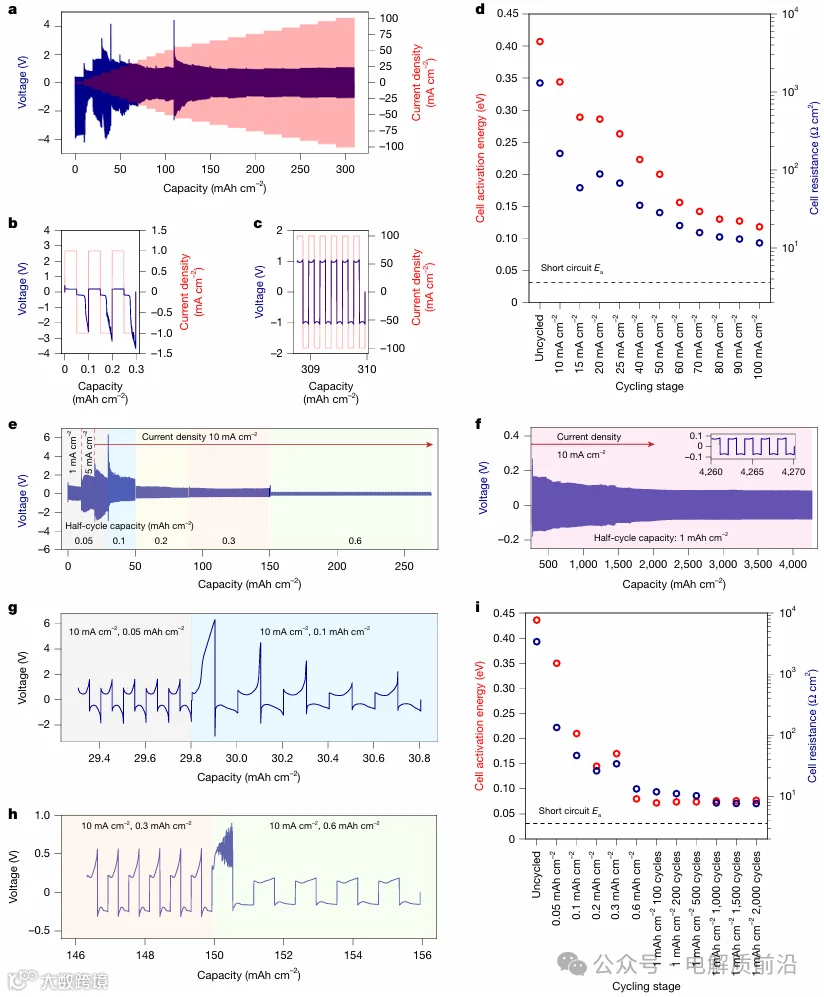

图4a-c展示了从1 mA/cm²到100 mA/cm²的逐级递增电流密度测试（每级100圈，半圈容量0.05-0.1 mAh/cm²）：

• 在每个电流密度下，电压曲线均稳定，无硬短路；
• 随着电流密度增加，过电位逐渐增大，但始终维持在可工作范围内。

图4d展示了随电流密度递增，电阻和活化能的变化：

• 电阻从初始的~10³ Ω cm²降至~10² Ω cm²；
• 活化能从0.41 eV降至~0.15 eV——表明枝晶网络逐步扩展，但E_a仍远高于短路基准值0.031 eV。

图4e-h展示了长期循环测试（10 mA/cm²，2,000圈，半圈容量从0.05逐步增至1 mAh/cm²）：

• 每次增加半圈容量时，过电位短暂增加（剥离侧接触损失），但随后恢复并稳定；
• 即使在1 mAh/cm²的高面容量下，仍能稳定循环；
• 累计容量超过2000 mAh/cm²（10 mA/cm² × 2000圈 × 2 × 0.05-0.1 mAh/cm²）仍无短路。

图4i展示了整个测试过程中电阻和活化能的演化：

• 当半圈容量增至1 mAh/cm²并循环2000圈后，活化能进一步下降至0.10-0.15 eV；
• 即使在最极端的条件下，仍未达到短路基准值0.031 eV。

核心结论：双轴压缩使电池能够承受高电流密度（100 mA/cm²）和高累计容量，即使内部已形成大量枝晶，仍能正常工作。

六、总结：枝晶“拐弯”而非“硬刚”——力学调控的新范式

斯坦福大学Wendy Gu团队与William Chueh团队的这项Nature研究，通过面内双轴压缩应力这一巧妙的力学设计，将锂枝晶从“垂直穿透”驯服为“水平偏转”，从而在不短路的前提下首次直接观测到了枝晶在固态电解质体相内部的起始。其核心贡献可概括为：

1. 方法学突破：用SMA环施加面内双轴压缩应力（330 MPa），将枝晶“锁”在水平方向，让电池在不短路的情况下“容忍”大量枝晶存在，为研究枝晶起始和演化提供了前所未有的“窗口”。
2. 机制之争的终结：在双轴应力下，水平裂纹出现在整个LLZO厚度范围内（最深达~1 mm），远超表面缺陷尺度——这无可辩驳地证明了体相起始机制确实存在，并且是长期循环中的主导因素。
3. 起始位点的精确定位：极端循环后，晶界交汇处和孔洞处出现大量锂金属暗斑，它们被确定为体相枝晶的“摇篮”——这些微观缺陷通过电子泄露和体积容纳效应成为Li⁺还原的优先位点。
4. 超高倍率耐受性：双轴应力让LLZO承受了100 mA/cm²的极端快充速率和>5000 mAh/cm²的累计容量——这是石榴石电解质中报道的最高值之一，为高功率全固态电池提供了力学设计思路。
5. 对未来的启示：即使双轴压缩能有效偏转枝晶，在极端条件（高面容量×长循环）下，活化能仍持续下降并趋近短路基准值——说明体相起始无法被完全消除，只能通过力学手段“延迟”其短路效应。作者指出：“如果体相起始在任何固态电解质中都是主导机制，即使在双轴压缩下，在极端条件下完全避免短路也可能很困难。”

作者在文末展望：“双轴压缩方法可以很容易地推广到其他不同化学组成和结晶度的固态电解质，以研究它们的枝晶起始机制。产生大量枝晶而不短路的能力，也使体相表征技术在未来研究枝晶时更加可靠。”从“被动承受枝晶”到“主动引导枝晶拐弯”，这项研究为全固态电池的力学设计开辟了全新维度。

原文信息：Teng Cui, Sunny Wang, Samuel S. Lee, et al. Dendrite initiation and deflection in biaxially stressed solid electrolytes. Nature, 2026. DOI: 10.1038/s41586-026-10734-x

通讯作者：Teng Cui、William C. Chueh、X. Wendy Gu（斯坦福大学）

文章来源：电解质前沿
