华为“韬定律”V2版论文刷屏！这些A股公司将迎来历史性机遇

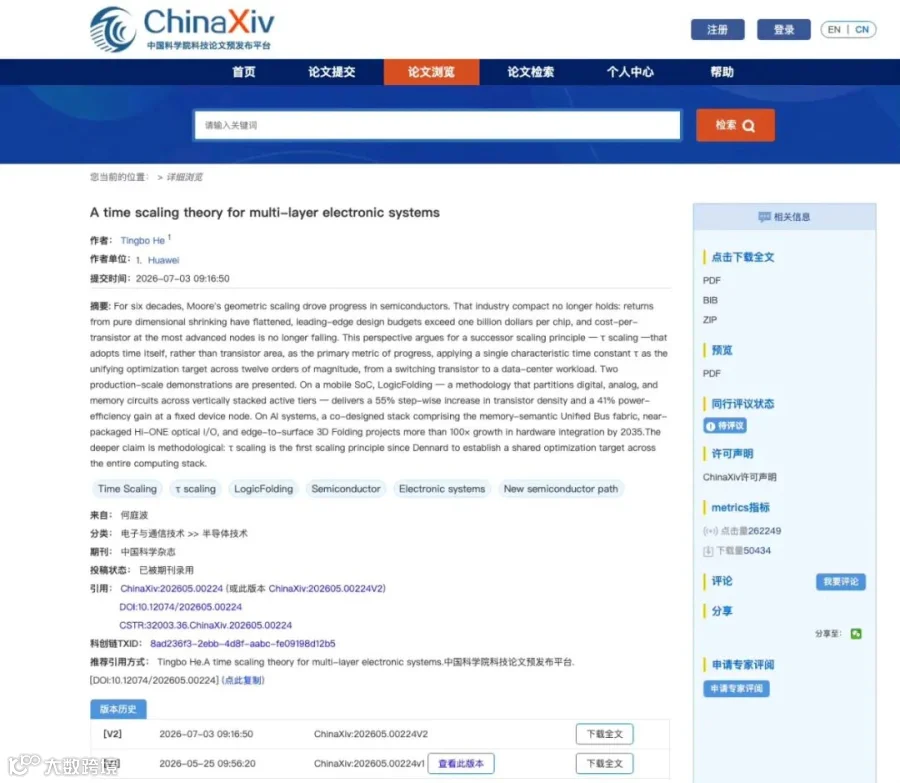

7月3日，华为半导体业务部总裁何庭波在中国科学院科技论文预发布平台ChinaXiv上更新了署名论文《面向多层级电子系统的时间缩微理论》V2版本。距离5月25日V1版本发布仅过去不到40天，韬定律就从“理论框架”推进到了“工程实证”。

论文发布后迅速刷屏，截至发稿时点击量已超过25.8万次，下载量接近4.9万次。

这篇论文的信息量非常大，核心就一句话：半导体竞争的逻辑变了。

过去六十年来，摩尔定律一直驱动着半导体行业的进步——晶体管越做越小，芯片越来越强。但如今，纯粹依靠缩小尺寸带来的回报已经趋于平缓，前沿芯片的设计预算已超过每颗10亿美元。

何庭波提出的“韬定律”，核心主张是：不再以晶体管面积作为进步的主要度量标准，而是采用时间本身，将单一的特征时间常数τ作为统一的优化目标。

通俗点说：过去我们比拼的是“谁做得更小”，现在要比的是“谁让信号跑得更快”。

τ被拆解为四个层次：

· 晶体管层：看开关延迟和寄生R/C；

· 电路层：看信号路径RC传播延迟；

· 芯片层：看计算与访存延迟；

· 系统层：看端到端通信与同步时间。

这个“四层贯通”的系统性思维，把过去分散在不同层面的优化统一到了一个共同的度量标尺下。

V2版本最核心的技术突破是LogicFolding（逻辑折叠）。

打个比方：一个城市要建更多功能，但土地有限，通勤时间越来越长。逻辑折叠就是把城市的一个区域“叠”到另一个区域上面，两个区域之间安装几百万台“电梯”，直达距离大大缩短，时间大幅节约。

落实到芯片上，就是通过超细间距混合键合，让上下两层芯片更像一个“连续逻辑织物”——线更短、RC更低、时钟偏斜更小。

论文给出了量产实测数据：

Kirin 2026（采用LogicFolding）对比Kirin 9030 Pro（传统平面设计），两者使用的是相同成熟制程节点：

· 晶体管密度从155 MTr/mm²提升到238 MTr/mm²，提升约53.5%——这个幅度以往需要三年的几何微缩才能实现；

· 等性能下功耗降低41%，功率密度降低5.6%；

· SoC性能核最高频率在1.1V、常温下提升近13%；

· SRAM工作频率提升超过40%；

· clock-buffer数量减少超过50%，clock skew降低25%。

这不是“堆两层就完事” 。论文披露，Kirin 2026的混合键合pitch已做到1.5μm，overlay accuracy低于0.5μm，TSV要做到sub-1.5μm。

华为还给出了清晰的Kirin路线图：

· Kirin 2026：性能核3.1GHz，已流片；

· Kirin 2027：性能核3.39GHz，已流片；

· Kirin 2028：性能核3.71GHz，Pre-silicon；

· Kirin 2029：性能核4GHz，Pre-silicon。

在AI领域，论文提出了Unified Bus统一总线架构（远程访问延迟从几十微秒降到约100ns，约500倍τ reduction）、Hi-ONE近封装光I/O（单模块8Tb/s）以及3D Folding技术。Ascend系列路线图同样清晰：910C（2025）→950（2026）→990（后续），到2030年前后LogicFolding将被引入AI芯片，到2035年AI硬件集成度预计提升超过100倍。

韬定律V2的本质，是在先进制程受限的现实下，把芯片竞争从“制程竞赛”重新定义为“系统工程竞赛” 。

制程仍然重要，但不再是唯一手段。封装、互联、架构、存储、系统软件全部被纳入同一个优化框架。

整条产业链最大红利在：先进封装＞封装材料＞基板＞EDA＞半导体设备。

招商证券、中信证券等多家券商一致认为，韬定律有望重塑半导体产业价值分配体系，推动行业从单一制程追赶转向系统级性能提升。

下面具体梳理受益的A股公司。

一、先导智能

先导智能不只是锂电设备龙头，它在半导体封装设备领域的布局被严重低估。公司通过控股子公司无锡光导精密科技（控股82.56%），打造了半导体激光加工核心平台，负责晶圆切割、TSV/TGV先进封装激光设备。

TSV（硅通孔）硅通孔激光钻孔，正是2.5D/3D封装、HBM高带宽内存的核心工艺。而TSV工艺正是韬定律V2中LogicFolding的底层技术基础之一。

随着华为逻辑折叠方案的推进，TSV工艺需求将呈爆发式增长。先导智能凭借在激光加工领域的深厚积累，有望成为TSV激光设备的核心供应商。同时，公司服务苹果、华为等消费电子客户，提供视觉测量、精密流体控制等设备，与华为产业链的绑定程度远超市场认知。

韬定律V2对先导智能的意义：成熟制程崛起，设备与材料双轮受益。在先导智能身上，设备逻辑和平台化能力同时成立。

二、长电科技

长电科技是目前国内唯一完整匹配韬定律V2全部核心工艺要求的先进封装企业。

技术层面，长电自研的XDFOI多维异构集成平台，是国内唯一成熟量产1.5μm超细间距混合键合、多层有源逻辑堆叠的工艺平台，完美适配论文中LogicFolding的单元级垂直缩放封装方案。

客户层面，长电是华为麒麟移动端 + 昇腾AI算力双赛道的第一封测伙伴，双方共建逻辑折叠联合工艺实验室，直接参与韬定律V2工艺的联合开发。临港78亿高端产线专门承接华为新一代缩放封装订单，混合键合良率国内第一。

产能层面，长电高端先进封装收入占比近70%，订单排产至2027年。公司近期将2026年固定资产投资预算上调至约100亿元，同比提升近18%，重点投向AI算力、汽车电子、HBM存储等先进封装产线。

三、通富微电

通富微电是昇腾AI主力封测供应商，在2.5D/3D异构集成领域国内最成熟。

韬定律V2推动的3D逻辑折叠方案，对先进封装提出了更高要求。通富微电在异构集成方面的技术积累，使其成为华为逻辑折叠第一批量产落地标的。

从筹码角度看，通富微电市值适中，在先进封装概念中弹性较大。随着昇腾950（2026年）以及后续昇腾990的推出，通富微电作为主力封测供应商将持续受益。

四、华天科技

华天科技的西安基地就近配套华为SiP堆叠，在地理位置和响应速度上具有独特优势。

在韬定律V2的产业链中，华天科技属于估值低位补涨标的。当长电科技、通富微电等一线封测标的估值抬升后，资金会自然流向华天科技这样的二线优质标的。

华天科技在SiP（系统级封装）领域的技术积累，与华为逻辑折叠方案中的多层堆叠需求高度契合。

五、盛合晶微

盛合晶微是2.5D硅中介层缩放互连细分赛道的国内绝对龙头。

韬定律V2多层逻辑折叠方案的层间高密度互连，高度依赖硅中介层（Silicon Interposer） 。盛合晶微在国内2.5D硅中介层封装市占率高达85%，微凸点间距低至20μm，完全匹配V2的高密度互联指标。

更关键的是，盛合晶微的SmartPoser三维集成平台被华为论文直接引用，技术权威性经过官方背书。华为哈勃战略持股5.2%，是昇腾高端AI芯片2.5D缩放封装的主力供应商。

盛合晶微仅聚焦2.5D中介层细分赛道，不具备长电那样完整的3D堆叠、混合键合全栈量产能力。但在硅中介层这个环节，它是国内唯一。

六、华海诚科

华海诚科是封装材料领域最确定的受益标的。

哈勃入股，公司的EMC环氧塑封料、Underfill底部填充胶已过华为验证。逻辑折叠的多层堆叠方案，对底部填充胶和塑封料的需求是刚性的——每一层堆叠都需要填充和密封。

在韬定律V2的产业链中，封装材料属于壁垒高、增量刚性的第二主线。华海诚科作为华为验证通过的供应商，卡位优势明显。

七、德邦科技

德邦科技主营堆叠填充胶、TIM导热材料，是多层垂直堆叠的必用材料。

逻辑折叠带来的多层有源层堆叠，对热管理提出了极高要求。德邦科技的TIM导热材料正是解决多层堆叠散热问题的关键环节。

随着Kirin 2026、2027乃至后续更多折叠芯片的量产，德邦科技的材料需求将持续释放。

八、深南电路

深南电路是ABF载板/基板领域的核心标的。

韬定律V2中逻辑折叠的单元级高密度布线，普通FR4基板完全失效，必须使用高端ABF载板。

ABF载板是V2版本中最大新增增量之一。深南电路作为国内ABF载板的龙头企业，将直接受益于逻辑折叠方案带来的基板升级需求。

九、华大九天

华大九天是国产EDA龙头，在韬定律V2的产业链中占据设计入口的关键位置。

逻辑折叠需要全新的多层电路协同EDA工具。传统的平面设计EDA工具无法处理多层有源层的垂直逻辑划分和单元级连续优化。

华创证券指出，韬定律推动半导体转向设计方法学，国产EDA迎来价值重估。新架构、新方法、新设计约束将带来大量本土化工具适配、设计制造协同和系统级验证需求。

华大九天作为国产EDA龙头，是逻辑折叠设计工具链的核心受益者。

十、北方华创

北方华创是半导体设备领域的代表，主营3D堆叠薄膜沉积、深孔刻蚀等设备。

韬定律V2推动的3D逻辑折叠和TSV工艺，对薄膜沉积和深孔刻蚀设备提出了更高要求。北方华创作为国内半导体设备的平台型龙头，在刻蚀、沉积等关键环节均有布局。

不过需要注意：设备环节的订单兑现相对偏远期，更适合长线配置。

华为这篇V2版韬定律论文，本质上是一份工程宣言。

它不是空中楼阁的理论推演，而是基于Kirin 2026量产实测数据的工程实证。何庭波在论文中坦言，未来十年的工作范围已经明确，许多开放问题仍然存在，没有任何一个组织能够独自解决它们——工具链、标准、基准测试、器件物理和经济模型都需要来自任何一家公司之外的贡献。

“本文既是一份来自实践一线的报告，也是一份邀请。”

从产业投资的角度，韬定律V2的发布标志着中国半导体产业从“跟随摩尔定律”转向“自主定义产业路线” 。产业价值从单一聚焦EUV光刻与最先进制程，向先进封装、成熟制程代工、设备及EDA等国内优势赛道全面扩散。

先进封装＞封装材料＞基板＞EDA＞半导体设备——这条产业链的价值重构才刚刚开始。

风险提示：以上内容仅为产业链逻辑梳理，不构成任何投资建议。题材波动极大，请注意高位回撤风险。
