NF4 量化技术深度剖析：原理、实现与工程哲学

揭开 QLoRA 底层 4-bit 量化机制的黑盒，从数学推导到硬件映射，构建完整的认知体系。

📋目录

1. 1. 引言：大模型微调的显存困境
2. 2. 数学基石：正态先验假设与等概率分位数理论
3. 3. 从概率到数值：分位数映射可视化与码本推导
4. 4. 量化与反量化的分步流程解析
5. 5. 查表机制的硬件本质
6. 6. 存储架构设计：全局码本与块级缩放因子的协同
7. 7. 横向对比：NF4 vs INT4 vs FP4
8. 8. 工程实践中的关键陷阱与最佳实践
9. 9. 总结：NF4 在量化压缩史上的坐标意义

1. 引言：大模型微调的显存困境 📈

1.1 显存瓶颈有多严重？

近年来，大型语言模型（LLM）的参数规模呈指数级增长。以 LLaMA 系列为例：

• •70 亿参数的模型以 BF16 精度加载需占用约14 GB 显存。
• •650 亿参数的模型以 BF16 精度加载需占用约130 GB 显存。

这一需求远超主流消费级显卡（如 24 GB 显存的 RTX 4090）的承载能力，严重制约了开源社区对基础模型的微调和部署。

1.2 现有方案的局限

参数高效微调（PEFT） 技术的出现缓解了这一压力。但 LoRA（Low-Rank Adaptation）等算法在加载基础权重时，依然需要将全部参数以 FP16 或 BF16 形式驻留在显存中。这意味着：

• • LoRA 本身只增加少量可训练参数（低秩矩阵）。
• •基础权重必须完整加载，无法绕过。
• • 显存瓶颈依然存在，只是从"训练"转移到了"加载"。

1.3 NF4 的破局之道

为了突破这一瓶颈，QLoRA（Quantized LoRA） 提出了一种名为NF4（NormalFloat 4-bit） 的全新数据类型。

NF4 的核心使命可以概括为：

• •极限压缩：仅使用 4 位二进制位（即 16 个离散状态）表示一个浮点数权重。
• •保真度优先：在极端压缩条件下，最大程度地保持原始 16 位权重的分布特征和模型性能。
• •理论支撑：基于率失真理论（Rate-Distortion Theory） 和最优标量量化（Optimal Scalar Quantization） 设计。

NF4 并非简单的截断或舍入，而是一种专属于神经网络参数的编码方案。

2. 数学基石：正态先验假设与等概率分位数理论 🔢

2.1 核心观察：权重服从正态分布

NF4 设计的第一性原理，源于对预训练模型权重分布的长期观测与统计分析。

大量实验表明，经过充分训练的 Transformer 架构模型（包括 BERT、GPT、LLaMA 等），其每一层线性层的权重矩阵数值，在统计上高度近似于均值为 0、方差各异的标准正态分布（Gaussian Distribution）。

2.2 传统方案的致命缺陷

传统的均匀量化（如 INT4）忽视了这一先验信息。其问题在于：

• • 假设待量化数值在整个动态范围内等概率出现。
• • 导致在权重密集分布的0 值邻域 内，量化分辨率严重不足。
• • 大量权重因落在同一个量化区间内而丢失区分度。

2.3 等概率分位数：核心思想

为了解决这一矛盾，NF4 引入了等概率分位数（Equal-probability Quantiles） 的数学工具。

基本思想可以概括为：

• • 权重在 0 附近出现的概率最高。
• • 在有限的 4-bit 容量（16 个取值）下，将更多的取值点分配给靠近 0 的区间。
• • 将更少的点分配给远离 0 的尾部区间。

关键区别：

2.4 数学推导：从概率到数值

设随机变量  服从标准正态分布。其概率密度函数为：

累积分布函数为 。

分步推导：

• •步骤 1（等概率分割）：对于 4-bit 编码，我们拥有  个离散量化层级。将概率密度曲线下的总面积（即总概率 1）均匀切割成 16 个等面积区间。每个区间的概率宽度为：
• •步骤 2（选代表点）：取每个概率区间的中位数（Median） 作为代表分位点。对于第  个区间（ ），其中点概率为：
• •步骤 3（逆 CDF 映射）：通过标准正态分布累积分布函数的逆函数（即分位数函数） ，将等间隔的概率值映射回实数域上的坐标点：

  其中  是高斯误差函数的反函数。

3. 从概率到数值：分位数映射可视化与码本推导 📐

3.1 分位数映射原理

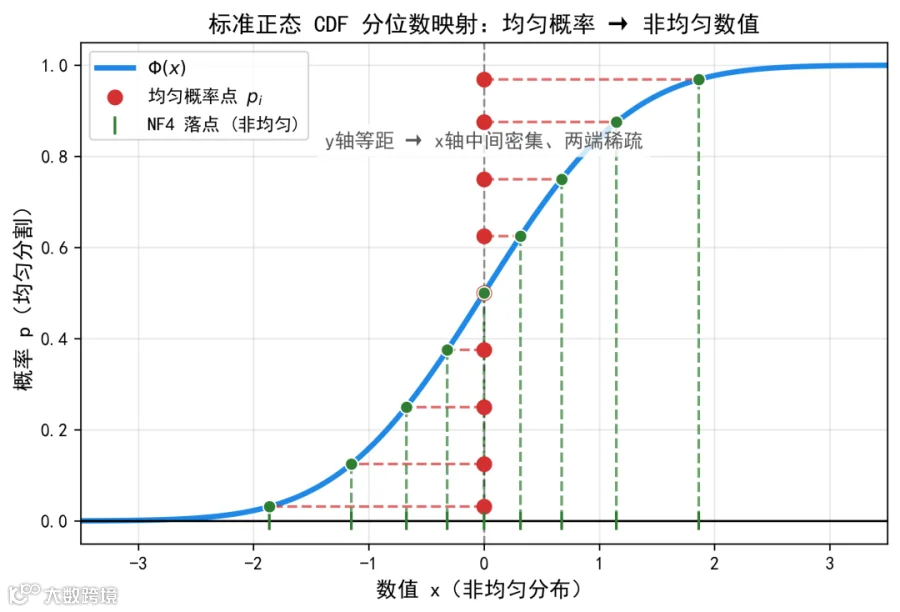

为了直观理解上述公式的几何意义，下图展示了标准正态分布的累积分布函数（CDF）曲线。

映射路径说明：

• • 红色圆点在 y 轴（概率轴）上均匀分布（等概率间隔 0.0625）。
• • 每条红色虚线水平向右延伸，与蓝色 S 形 CDF 曲线相交。
• • 再垂直向下投影至 x 轴（数值轴）。

关键观察：

• • 所有交点在数学上严格位于曲线上。
• • 投影到 x 轴上的绿色短刻度线不再均匀。
• • 中心区域（对应  附近）的投影密集。
• • 尾部区域（  接近 0 或 1）的投影稀疏。

这直观验证了  函数的非线性拉伸效应。

与 NF4 的直接对应：

• • 若取满 16 个等分点（图中仅展示 9 个以避免视觉拥挤）。
• • x 轴上的绿色落点即为 NF4 归一化前的原始分位点 。
• • 后续仅需除以最大绝对值并强制零点对齐，即可得到最终码本。

图示要点总结：

3.2 NF4 码本的精确数值推导

基于上述映射关系，我们计算几个关键节点的数值：

归一化处理：

由于 NF4 在实际硬件实现中，会将权重张量按块（Block）划分为若干组，每组除以该组的绝对最大值  进行归一化。因此：

• • 16 个理论分位点需要被压缩至  的区间内。
• • 归一化系数取所有  的最大值：
• • 归一化后的初始码本值：

关键修正：零点强制对齐（Zero-point Alignment）

严格计算的 16 个归一化值中并不存在完美的 0.0。但精确的 0 值表示至关重要，原因包括：

• • 神经网络权重经过正则化（如 Weight Decay）和 Batch/Layer Normalization 的约束。
• •大量权重的绝对值极其微小。
• • 精确的 0 值表示对于维持稀疏性和梯度流至关重要。

修正方案：

• • 对索引 7 和索引 8 附近的数值进行微调。
• •强制将码本中的第 8 个值（索引 7）设为 0.0。
• • 保持码本的对称性（即 ）。

最终 NF4 码本表（共 16 个 FP16 常数）：

码本分布特征：

• • 在  区间内：密集分布了约6 个 量化点，步长仅为0.08~0.09。
• • 在  区间内：仅分布了1 个 点，步长约0.28。
• • 这种非均匀（Non-uniform） 的分布结构，正是 NF4 对抗量化噪声的核心武器。

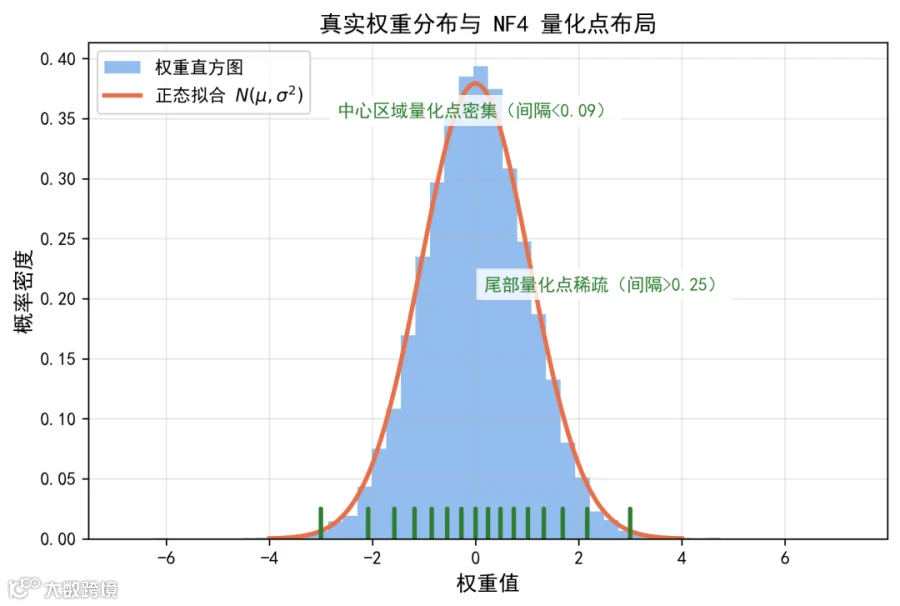

为了将上述码本落点与真实的权重分布结合审视，下图将 16 个码本值叠加在标准正态分布的概率密度曲线和真实权重直方图之上：

图示核心结论：

• •分布拟合：蓝色直方图的最高柱与红色正态拟合曲线的峰值严格对齐于横轴的0 点，且左右两侧完全对称。这验证了"预训练模型权重近似服从零均值正态分布"的核心假设。
• •量化布局：绿色竖线的水平间距揭示了 NF4 的策略——中心区域（-0.2 ~ 0.2）内排列极其紧密，相邻间隔小于 0.09；尾部区间（±0.7 以外）排列极为稀疏，间隔超过 0.25。
• •本质结论：NF4 将绝大多数 4-bit 存储预算分配给了权重出现概率最高的 0 值邻域。

4. 量化与反量化的分步流程解析 ⚙️

NF4 在实际部署中，量化（将 FP16 转为 4-bit 存储）和反量化（将 4-bit 还原为 FP16 计算）是前后向传播中的标准动作。严格区分这两个阶段，有助于理解计算图上的瓶颈所在。

4.1 量化阶段（Encoding / Compression）

输入：一个 FP16 的权重张量 。
输出：4-bit 索引序列  和块级缩放因子 。

执行步骤：

• •步骤 1（块划分）：将长序列  按固定长度 （通常设为 64 或 256）切分为  个块。

  块大小的影响：块越大，缩放因子占用的显存开销越小，但归一化精度越差；块越小，归一化越精细，但缩放因子带来的显存开销会增加。

• •步骤 2（计算绝对最大值）：对于第  个块，计算 ，并以 FP16 格式存储该值。

  这一步的数学意义是提取该局部的尺度（Scale）。

• •步骤 3（归一化）：将块内每个元素除以 ：

  使其落在  区间内。

• •步骤 4（查表映射）：对  中的每个元素 ，在固定的 NF4 码本中寻找最近邻（最小欧氏距离）：
• •步骤 5（存储）：将 4-bit 的  序列（压缩为 uint8 或打包格式）和 FP16 的  序列写入显存。

4.2 反量化阶段（Decoding / Decompression）

输入：4-bit 索引  和缩放因子 。
输出：临时 FP16 权重 （仅在前向计算时物化）。

执行步骤：

• •步骤 1（查表取值）：对于索引 ，直接从常量内存（Constant Memory）中取出对应的 NF4 浮点数 。
• •步骤 2（恢复尺度）：乘以该块专属的缩放因子：

关键特性：

• • 反量化公式中不存在任何平移项（Zero-point）。
• • 原因：NF4 码本天然关于 0 对称。
• • 归一化过程已通过 Absmax 处理了正负对称性。
• • 无需像传统量化那样额外计算零点。

5. 查表机制的硬件本质 🧠

在计算机体系结构视角下，NF4 查表的本质是：

用静态内存寻址（Static Memory Addressing）替代动态算术逻辑（Dynamic ALU Operations）。

5.1 传统方法的缺陷

传统对称量化反量化需要执行：

虽然这只是一个乘法和可能的加法，但在拥有数千个 CUDA 核心的 GPU 上：

• • 每个核心每时钟周期执行一条额外的FMA（融合乘加）指令。
• • 累积的流水线延迟（Pipeline Latency）不可忽视。
• • 占用本可以用于矩阵乘法的 ALU 资源。

5.2 NF4 的查表方案

NF4 的查表机制将计算过程前置到编译期（Compile-time）。

硬件层面的执行特征：

5.3 缓存命中率的优势

NF4 的码本仅占用：

这使得它：

• • 可以常驻于 L1 缓存 / 指令缓存中。
• • 在整个模型的前向传播过程中不会发生 Cache Miss（缓存未命中）。
• • 彻底避免频繁加载替换带来的性能抖动（Cache Thrashing）。

6. 存储架构设计：全局码本与块级缩放因子的协同 💾

6.1 核心问题的明确回答

一个极易混淆的关键问题是：NF4 的码本究竟是全局唯一（Globally Unique） 的，还是每个张量或每个块独立计算的？

答案：NF4 的码本是全局固定且唯一的，整个模型仅此一份（32 字节）。真正跟随数据变化的，是每个块独立的缩放因子（Scaling Factor） 。

6.2 为什么不给每个张量独立分配码本？

虽然每个张量附带一个 32 字节的码本，总开销仅为 32 KB（1000 个张量），但有以下严重问题：

• •数学扰动：每个张量的分布均值可能偏离 0（如某些注意力层的输出投影）。若按实际分布重新计算分位数，码本将不再是标准正态分布的最优解，而是退化为该张量的经验分布 K-Means 聚类中心。实验证实这种做法的 4-bit 量化性能远不如固定的 NF4。
• •缓存效率：若每层切换码本，将导致 L1 缓存频繁失效。虽然 32 字节的搬运开销很小，但引发的缓存一致性同步会打断 SIMT 的流畅执行，导致实际浮点运算吞吐量下降 5%~10%。

6.3 双层架构的优势

NF4 采用了"全局固定码本负责分布形态，局部块级缩放因子负责幅度" 的双层架构。

存储开销分析：

• • 缩放因子  随张量一同存储，为 FP16 格式（占 2 字节）。
• • 块大小  时，额外显存开销为：
• • 相较于 4-bit（0.5 字节/参数），仅占约6% 的额外开销。
• • 性价比极高。

下图展示了这种双层架构在显存中的物理存储结构：

图示要点解读：

解码公式：

7. 横向对比：NF4 vs INT4 vs FP4 📉

为了客观评估 NF4 的性能优势，将其与另外两种主流的 4-bit 方案进行多维度对比。

7.1 方案概述

7.2 多维度对比表

7.3 实证性能数据

在 QLoRA 论文的经典实验中：

• • 使用 NF4 量化的 LLaMA 模型在微调后的下游任务得分（如 MMLU）上。
• •损失分数相较于 16 位全精度微调的差距 < 1%。
• • 而 INT4 的差距通常在3%~5%。
• • 充分证明了"正态先验"假设的有效性。

7.4 NF4 在反向传播中的独特优势

在 QLoRA 中，基础权重被冻结（Freeze），不参与梯度更新。但反向传播的梯度流依然需要经过反量化的权重 。

8. 工程实践中的关键陷阱与最佳实践 🚧

尽管 NF4 理论上优雅，但在实际使用bitsandbytes 库进行 QLoRA 微调时，仍需注意以下工程细节。

8.1 常见陷阱

陷阱 1：块大小的盲目选择

• • 默认块大小通常为 64，但并非万能。
• • 若遇到极端离群值（Outliers）较多的层（如某些大模型的注意力层）：
• • 适当减小块大小（如 32） 可提升精度。
• • 但会增加缩放因子的显存占用（约增加 0.015 字节/参数）。
• • 若显存极度紧张：
• •增大块大小（如 128） 可节省显存。
• • 但可能带来 0.5%~1% 的性能损失。
• •建议：根据具体模型的离群值比例进行网格搜索。

陷阱 2：忽视双重量化

• • QLoRA 不仅量化权重，还对缩放因子  进行二次量化。
• • 当模型极大时（如 65B），仅缩放因子本身（FP16）就会占用大量显存（约 2GB）。
• •解决方案：务必开启双重量化，将缩放因子进一步量化为 8-bit。
• • 可将额外开销从 6% 降至 1% 以下。

陷阱 3：错误的反量化时机

• •严禁在每次矩阵乘法前手动调用.to(torch.float16) 反量化整个张量。
• • 这会导致显存瞬间溢出（OOM）。
• •正确做法：使用bitsandbytes 提供的Linear4bit 层。
• • 该层在 CUDA 核函数内部按块实时反量化。
• • 每次仅物化部分数据于寄存器中，前向传播结束后立即释放。

8.2 最佳实践

最佳实践 1：最近邻搜索优化

• • 在 CPU 上进行码本最近邻搜索（argmin）时，由于码本只有 16 个值。
• • 使用穷举法（Brute-force） 即可。
• • 无需建立 KD-Tree 等复杂索引。
• • 常数 16 带来的计算开销远小于索引构建的开销。

最佳实践 2：合并适配器

• • QLoRA 微调完成后，若需部署推理。
• • 建议使用merge_and_unload() 方法将 LoRA 适配器权重以 FP16 合并回基础模型。
• • 可将 4-bit 权重反量化为 16-bit 并卸载量化结构。
• • 以换取更快的推理速度（虽然显存占用会回升）。

9. 总结：NF4 在量化压缩史上的坐标意义 🏁

9.1 NF4 的本质定位

NF4 并非简单的工程凑合，而是一次"先验驱动量化" 的典范级实践。

它将三个领域的知识有机融合：

9.2 核心创新

在 4-bit 这个极低的精度下，NF4 通过非均匀的码本设计：

• • 巧妙地绕开了均匀量化无法解决的"中心稠密区间分辨率不足"的根本矛盾。
• • 利用静态数学常数实现了动态缩放因子的自适应。
• • 在极限压缩条件下逼近了 16-bit 的性能基线。

9.3 对未来量化研究的启示

回顾量化技术的发展历程：

• • 对称量化 → 非对称量化。
• • 训练后量化（PTQ） → 量化感知训练（QAT）。

NF4 独辟蹊径，提供了宝贵的理论范式：

"先验分布匹配" 远比 "算法复杂度增加" 更能带来实质性的性能红利。

9.4 对工程师的实践价值

对于每一位从事大模型微调与部署的工程师而言，深入理解 NF4 的：

• • 查表本质（硬件映射）
• • 存储分层（全局码本 + 块级缩放）
• • 硬件映射细节（常量缓存、LDC 指令）

不仅有助于更高效地使用 QLoRA 工具，更能建立起对底层数值精度与硬件交互的敏锐直觉，为后续接触更前沿的量化技术（如 AWQ、GPTQ）奠定坚实的认知基础。
