一、研究背景与痛点

绝缘子是输电线路中数量最多、故障率最高的电气元件之一，其运行状态直接决定电网的安全稳定运行。然而，绝大多数绝缘子长期暴露在户外环境中，经受各种恶劣天气条件的影响，极易产生缺陷，进而引发大面积电网事故，造成重大经济损失。

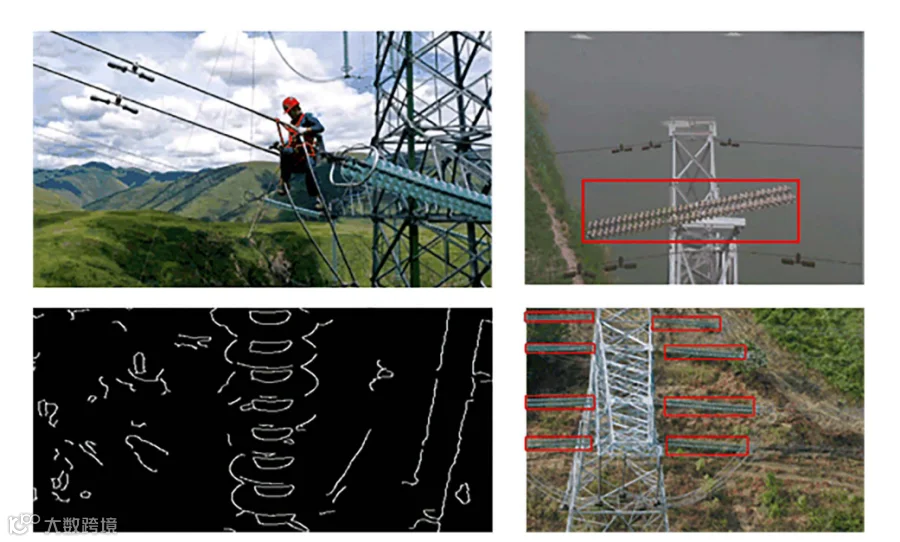

传统检测方法面临的核心挑战

人工巡检效率低下：
受复杂地形条件限制，人工巡检效率低、操作风险高，难以满足大规模、长期化的电网巡检需求
小目标检测困难：
绝缘子缺陷（如破损、缺失、闪络）在图像中往往仅占几个像素点，传统算法难以有效识别
复杂背景干扰：
无人机航拍图像背景复杂，铁塔结构、地面植被等干扰因素严重影响检测准确性
极端天气影响：
浓雾、暴雨、大雪等恶劣天气条件下，图像质量严重退化，缺陷特征丢失

随着无人机巡检技术的快速发展，基于深度学习的视觉检测方法逐渐成为主流。然而，现有的YOLO系列算法在面对微小缺陷时仍存在显著局限性：

固定卷积核导致感受野单一，无法同时处理大尺寸绝缘子串和微小缺陷
分类和定位任务之间的特征冲突未得到有效解决
传统IoU损失函数对小目标敏感，容易出现梯度消失问题

论文标题：RDA-YOLO: A robust dynamic adaptive network for tiny insulator defect detection

论文地址：https://doi.org/10.1371/journal.pone.0348869

UPID数据集：

https://github.com/heitorcfelix/public-insulator-datasets

二、技术创新点

为解决上述挑战，本文提出了一种名为RDA-YOLO的高精度绝缘子缺陷检测网络，在YOLOv8基础上进行了三项关键创新：

创新点1：iLSK模块 - 动态感受野调整

核心思想：将高效逆残差结构与动态大卷积核选择机制相结合，实现自适应感受野调整

技术原理：

采用1×1逐点卷积扩展通道维度，增强非线性拟合能力
设计并行的5×5和7×7深度卷积分支，分别捕获微观细节特征和宏观上下文信息
通过池化和激活层动态输出空间权重，自动调整不同尺度目标的特征响应

设计优势：

倒残差结构：先升维后降维，在高维空间进行特征提取，同时控制参数量
双分支卷积：5×5擅长提取破损、闪络等微小缺陷特征，7×7便于定位整个绝缘子串
动态决策：处理微小缺陷时自动提升小核权重，处理大目标时提升大核权重

实际场景解决的问题：

想象一下：无人机在高空拍摄一串长长的绝缘子，每串绝缘子由几十个绝缘子单元组成，总长度可达数米。但其中某个单元出现了几毫米的细小裂纹。传统算法面临两难困境：用大视野看，能看清整串绝缘子的轮廓，但裂纹太小直接被忽略；用小视野看，能发现裂纹，但无法判断它属于哪一串绝缘子、在什么位置。

iLSK模块就像一个"智能变焦镜头"，能够根据目标大小自动切换"广角"和"微距"模式。当遇到整串绝缘子时，自动放大视野获取全局信息；当发现微小裂纹时，自动切换到精细模式放大细节。这样就能同时看清整体结构和局部缺陷，不会顾此失彼。

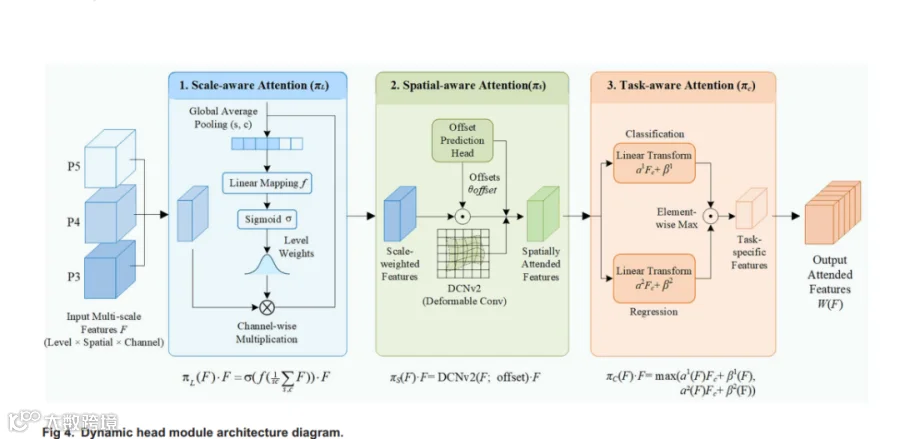

创新点2：DyHead动态检测头 - 统一注意力机制

核心思想：集成尺度感知、空间感知和任务感知三种注意力机制，解决分类与定位任务的特征冲突

三重注意力机制：

尺度感知（Scale-aware）：
动态调整不同特征层的权重，解决大目标与小目标之间的冲突
空间感知（Spatial-aware）：
使用可变形卷积学习稀疏空间位置权重，在复杂背景中引导特征聚焦真实目标
任务感知（Task-aware）：
通过并行动态线性变换，为分类和回归任务提供最优特征表示

实际场景解决的问题：

在实际巡检中，无人机拍到的画面里同时存在前景干扰（铁塔钢架、电线）和背景干扰（草地、树木）。传统检测头是"静态"的，对所有像素一视同仁，导致：

把铁塔的金属支架误认为绝缘子缺陷（误检）
把真正的缺陷埋没在复杂背景中（漏检）

DyHead就像一个"智能聚光灯"，能够：

尺度感知：
根据目标大小自动调整关注的特征层，大目标用深层特征，小目标用浅层特征
空间感知：
自动学会"忽略"无关背景，把注意力集中在真正有目标的区域
任务感知：
分类任务和定位任务分别使用不同的特征表示，避免相互干扰

最终实现：该看的地方看清楚，不该看的地方自动屏蔽。

创新点3：DA-WIoU损失函数 - 分布感知损失

核心思想：将边界框建模为二维高斯分布，使用Wasserstein距离替代欧氏距离，提升小目标定位精度

技术原理：

将边界框 B = (c_x, c_y, w, h) 建模为二维高斯分布
使用二阶Wasserstein距离衡量预测框与真实框的分布差异
保留WIoU的动态聚焦机制，处理简单/困难样本不平衡问题

优势：即使两个框完全不重叠，仍能提供平滑连续的梯度，有效解决小目标检测中的梯度消失问题

实际场景解决的问题：

传统损失函数（如CIoU）的核心逻辑是：两个框重叠越多，损失越小；完全不重叠时，损失为0且梯度也为0。这导致一个问题：

当预测框距离真实框较远时（比如偏移了5个像素），网络完全"学不到"如何修正，就像一个学生答错了题但不知道错在哪里，无法改进。

对于微小缺陷（可能只有3×3像素），哪怕1-2个像素的偏差就会导致IoU直接归零，网络失去学习能力。

DA-WIoU的改进思路：

把边界框看作一个"概率分布"而不是刚性几何图形
用Wasserstein距离衡量两个分布的差异，即使完全不重叠也能给出合理的梯度
就像用"模糊匹配"代替"精确匹配"，给网络持续的学习信号

实际效果：小目标定位精度显著提升，检测框更贴合真实缺陷位置。

三、技术原理详解

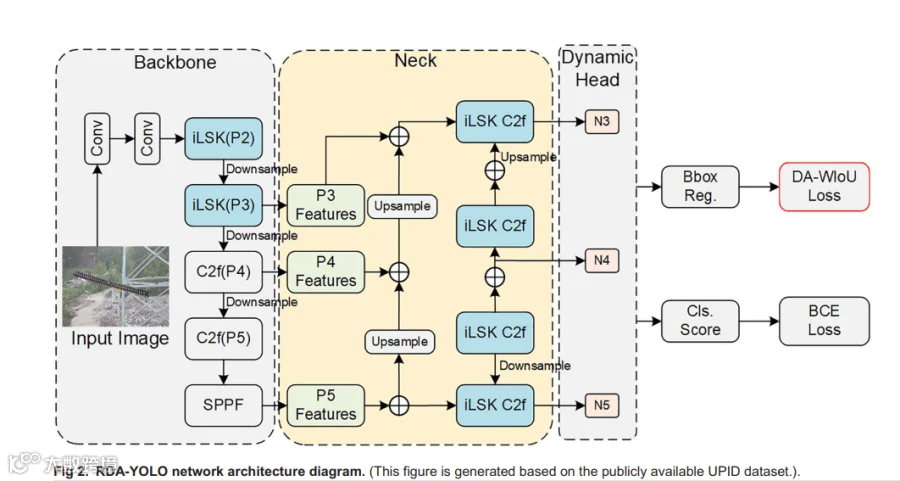

3.1 RDA-YOLO整体架构

RDA-YOLO基于YOLOv8架构构建，主要包含三个核心改进：

骨干网络（Backbone）：
引入iLSK模块实现自适应感受野选择，早期捕获大尺度上下文信息和小尺度缺陷特征
颈部网络（Neck）：
将标准C2f模块替换为iLSK，增强结构特征表示并抑制背景干扰
检测头（Head）：
使用DyHead替代原始解耦头，实现跨维度的自适应特征聚合

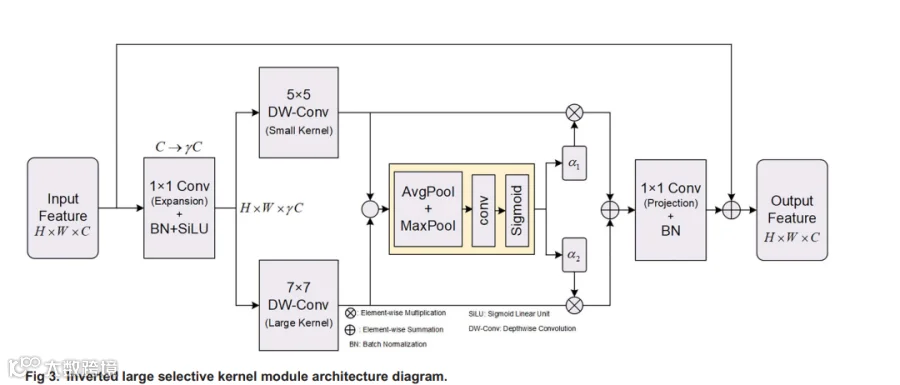

3.2 iLSK模块数学原理

给定输入特征图 X，iLSK模块的处理流程如下：

步骤1：通道扩展

X' = SiLU(BN(Conv1×1(X))) — 扩展因子γ=4，将通道数扩展4倍

步骤2：并行深度卷积

Y1 = DepthwiseConv(k=5, d=1)(X') — 捕获局部细节

Y2 = DepthwiseConv(k=7, d=3)(X') — 捕获全局上下文

步骤3：空间注意力权重计算

M = σ(MaxPool(Y1+Y2) + AvgPool(Y1+Y2))

Output = M⊙Y1 + (1-M)⊙Y2

步骤4：残差连接

Final = X + Conv1×1(Output) — 保持梯度流动

3.3 DA-WIoU损失函数推导

高斯分布建模

B(x,y) = N(μ, Σ)，其中 μ = (c_x, c_y)，Σ = diag(w²/4, h²/4)

Wasserstein距离

W₂²(B_p, B_gt) = ‖c_p - c_gt‖² + ‖diag(σ_p) - diag(σ_gt)‖²

归一化惩罚项

ℒ_d = 1 - exp(-W₂² / ξ)，其中ξ=12.8为归一化常数

动态聚焦系数

r = β / (ℒ_IoU - ℒ_IoU^MA + ε)，β控制梯度增益

最终损失函数

ℒ_DA-WIoU = r × ℒ_d × ℒ_IoU

四、实验与成果

4.1 实验环境

配置项	详细信息
GPU	NVIDIA RTX 4090
CUDA	11.8
深度学习框架	PyTorch 2.0
输入分辨率	640×640
训练轮次	300 epochs
初始学习率	0.001

4.2 数据集介绍

UPID数据集：
包含6860张合成绝缘子图像，通过旋转和光照变换生成
自建数据集：
共3000张真实场景图像，包含4个类别：绝缘子、松动、闪络、破损

训练集：2100张
验证集：600张
测试集：300张

4.3 核心性能指标

4.4 与主流算法对比

算法	Precision	Recall	mAP@0.5	FPS
Faster R-CNN	83.5%	73.8%	76.2%	12.3
SSD	80.2%	71.5%	73.8%	28.5
YOLOv5	85.6%	78.2%	82.5%	32.1
YOLOv8 (Baseline)	89.7%	80.9%	87.0%	28.7
YOLOv9	87.3%	79.5%	84.2%	26.8
YOLOv10	88.1%	80.2%	85.6%	30.2
RT-DETR	90.5%	82.1%	86.8%	22.5
RDA-YOLO (Ours)	91.6%	87.8%	91.4%	26.2

4.5 消融实验

组件	Precision	Recall	mAP@0.5
Baseline (YOLOv8)	89.7%	80.9%	87.0%
+ iLSK	90.2%	84.5%	88.9%
+ DyHead	90.8%	85.2%	89.5%
+ DA-WIoU	90.1%	84.5%	88.7%
Full RDA-YOLO	91.6%	87.8%	91.4%

4.6 极端天气鲁棒性测试

论文模拟了5个等级的浓雾干扰条件，评估各算法的鲁棒性：

鲁棒性实验结果

YOLOv8 (Baseline)：
mAP从0.870下降至0.450以下，下降幅度超过48%
RDA-YOLO：
即使在Level 5极端雾天条件下，mAP@0.5仍保持在0.650以上
结论：
动态感受野机制在局部缺陷特征被遮挡时，可利用大核获取更广的拓扑信息，实现精确定位

五、代码

5.2 iLSK模块实现

import torch
import torch.nn as nn

classiLSK(nn.Module):
"""inverted Large Selective Kernel Module"""
def __init__(self, c1, c2, expansion_factor=4):
        super().__init__()
        c_mid = c1 * expansion_factor

# 1x1 卷积扩展通道
        self.expand = nn.Sequential(
            nn.Conv2d(c1, c_mid, 1, bias=False),
            nn.BatchNorm2d(c_mid),
            nn.SiLU()
        )

# 并行深度卷积分支
        self.branch5x5 = nn.Conv2d(c_mid, c_mid, 5, padding=2,
                                  groups=c_mid, bias=False)
        self.branch7x7 = nn.Conv2d(c_mid, c_mid, 7, padding=9,
                                  dilation=3, groups=c_mid, bias=False)

# 空间注意力权重
        self.pool = nn.AdaptiveAvgPool2d(1)
        self.maxpool = nn.AdaptiveMaxPool2d(1)
        self.sigmoid = nn.Sigmoid()

# 1x1 卷积降维
        self.reduce = nn.Sequential(
            nn.Conv2d(c_mid, c2, 1, bias=False),
            nn.BatchNorm2d(c2)
        )

def forward(self, x):
        residual = x

# 扩展通道
        x = self.expand(x)

# 并行卷积
        out5 = self.branch5x5(x)
        out7 = self.branch7x7(x)

# 空间注意力权重
        attn = torch.cat([self.pool(out5 + out7),
                         self.maxpool(out5 + out7)], dim=1)
        attn = self.sigmoid(attn.mean(dim=1, keepdim=True))

# 加权融合
        out = attn * out5 + (1 - attn) * out7

# 降维并残差连接
        out = self.reduce(out)
return residual + out

5.3 DA-WIoU损失函数

import torch
import torch.nn as nn

classDA_WIoU(nn.Module):
"""Distribution-Aware Wise-IoU Loss"""
def __init__(self, xi=12.8, beta=3.0, eps=1e-7):
        super().__init__()
        self.xi = xi  # 归一化常数
        self.beta = beta  # 梯度增益控制
        self.eps = eps
        self.iou_mean = 0

def forward(self, pred_box, target_box):
"""计算DA-WIoU损失"""

# 计算IoU
        iou = self._compute_iou(pred_box, target_box)

# Wasserstein距离（高斯分布）
        w2_dist = self._wasserstein_distance(pred_box, target_box)

# 归一化惩罚项
        penalty = 1 - torch.exp(-w2_dist / self.xi)

# 动态聚焦系数
        self.iou_mean = 0.9 * self.iou_mean + 0.1 * iou.mean().item()
        outlier_degree = torch.abs(iou - self.iou_mean) / (self.iou_mean + self.eps)
        focus = outlier_degree ** self.beta

# 最终损失
        loss = focus * penalty * (1 - iou)
return loss.mean()

def _compute_iou(self, box1, box2):
"""计算边界框IoU"""
        x1 = torch.max(box1[..., 0], box2[..., 0])
        y1 = torch.max(box1[..., 1], box2[..., 1])
        x2 = torch.min(box1[..., 2], box2[..., 2])
        y2 = torch.min(box1[..., 3], box2[..., 3])

        inter = torch.clamp(x2 - x1, min=0) * torch.clamp(y2 - y1, min=0)
        area1 = (box1[..., 2]-box1[..., 0]) * (box1[..., 3]-box1[..., 1])
        area2 = (box2[..., 2]-box2[..., 0]) * (box2[..., 3]-box2[..., 1])

return inter / (area1 + area2 - inter + self.eps)

def _wasserstein_distance(self, box1, box2):
"""计算二阶Wasserstein距离"""
# 中心点距离
        c1 = (box1[..., 0:2] + box1[..., 2:4]) / 2
        c2 = (box2[..., 0:2] + box2[..., 2:4]) / 2
        center_dist = torch.sum((c1 - c2) ** 2, dim=-1)

# 尺寸距离
        s1 = (box1[..., 2:4] - box1[..., 0:2]) / 2
        s2 = (box2[..., 2:4] - box2[..., 0:2]) / 2
        size_dist = torch.sum((s1 - s2) ** 2, dim=-1)

return center_dist + size_dist
