基于真实IES配光文件构建体积光柱（Volumetric Light Shafts）
傍晚薄雾中，路灯投射出独特的光影图案——这种视觉感受令人着迷。为了用代码还原它，笔者基于Qt 6.11的图形能力构建了一套实时体积光（Volumetric Lighting）系统，借助其QML着色器集成与3D渲染流水线，结合真实IES配光文件加以实现。

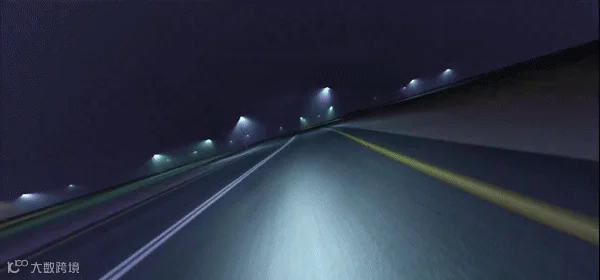

傍晚薄雾中的路灯光影图案
最终成果是一套能够实时渲染大气光柱、呈现真实光照分布规律的系统。这是笔者在2026年1月Qt Hackathon中的参赛项目，整个探索过程涉及光传输原理与着色器编程，因此希望在此与大家分享其实现思路。
从单次散射（Single Scattering）出发
光线穿过雾气或尘埃时，会与空气中的粒子发生碰撞并产生散射。理想情况下，应当模拟每一次碰撞——光线击中粒子、改变方向、再击中另一粒子，如此往复。这种方式称为多次散射（Multiple Scattering），效果精美但计算开销极高。
单次散射（Single Scattering）是更简洁的替代方案：只考虑光线与粒子发生一次碰撞后直接到达观察者眼睛的情形。实践证明，这一方案效果出人意料地好，尤其适用于薄雾或大气朦胧效果。

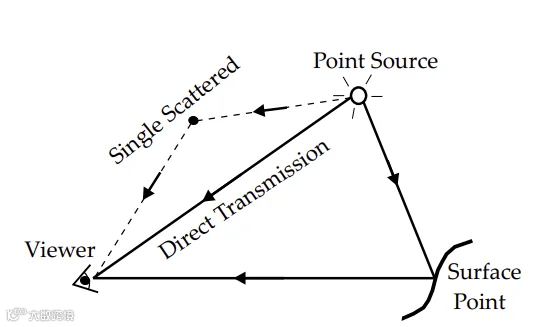

单次散射示意图：光线仅与粒子发生一次碰撞，随后直接到达观察者
背后的数学推导其实相当直接：对于视线所指向的任意点，只需确定三个量——该点距光源多远、该方向上的光照强度（IES配光文件的作用正在于此）、以及光路中的雾气密度。三者相乘，即可得到散射强度。
IES配光文件是什么？
IES文件是一种人类可读的文本格式，用于存储灯具在各个方向上的实测光照强度，通常利用对称性压缩数据体积。
为使其适配GPU处理，笔者在CPU端完成文件解析，将其展开为覆盖完整球面方向的360 × 181二维图像，并存储于3D纹理中。每个纹理层可容纳一个独立的IES配光文件，QML中的着色器可直接采样。这得益于Qt的可定制纹理数据机制。
运行时无需额外处理对称逻辑，直接进行纹理查询即可。由于GPU硬件插值可在实测角度之间平滑过渡，这一方案非常适合用纹理采样实现。
解析后的IES数据：水平与垂直方向均以1°展开，每个纹理像素（Texel）对应一个角度方向上的光强值
核心实现：体积散射着色器（Volumetric Scattering Shader）
这是整个系统最有意思的部分。对于每个像素，需要计算沿视线方向散射进摄像机的光照量。以下是笔者最终采用的实现方案：
float volumetricScatter(vec3 cameraPos, vec3 worldPos, vec3 lightPos, vec3 lightDir,float density, float iesIndex, float omnidirectionality) {vec3 rayDir = worldPos - cameraPos;float rayLen = length(rayDir);rayDir /= rayLen;// Find the point on our view ray that's closest to the lightfloat t = clamp(dot(lightPos - cameraPos, rayDir), 0.0, rayLen);vec3 closest = cameraPos + rayDir * t;float dist = length(lightPos - closest);vec3 lightToPoint = normalize(closest - lightPos);// Check the IES profile to see how much light goes this directionfloat directionality = min(sampleIES(lightToPoint, lightDir, iesIndex) + omnidirectionality,1.0);// Classic inverse square falloff with density and ray lengthreturn (directionality * density * rayLen / (dist * dist + 0.0001));}
实现的巧妙之处在于最近点的求取方式。与射线步进（Ray Marching）——即沿视线射线逐步采样——不同，这里仅需找到视线上距光源最近的一个点。这是一种近似，但速度快，且实际效果出色的计算方法。
平方反比定律负责处理距离衰减——光线传播时由于发散，强度会随距离的平方递减。乘以射线长度是因为更长的射线会积累更多散射；乘以密度参数则用于控制雾气的厚薄程度。
借助3D纹理的2D切片，IES光照强度采样同样直观易用。
float sampleIES(vec3 lightDir, vec3 lightForward, float iesIndex) {// Vertical angle (theta): angle from the forward directionfloat theta = acos(dot(lightDir, lightForward));// Build tangent space for horizontal angle calculationvec3 right = normalize(cross(lightForward, vec3(0.0, 0.0, 1.0)));vec3 up = cross(right, lightForward);// Project direction onto a plane perpendicular to the forwardvec3 projectedDir = lightDir - lightForward * dot(lightDir, lightForward);// Horizontal angle (phi): rotation around forward axisfloat phi = atan(dot(projectedDir, up), dot(projectedDir, right));// Convert to UV coordinates [0,1]vec2 uv = vec2(phi / (2.0 * PI), theta / PI);// Sample 3D texture (multiple IES profiles)return textureLod(lightIES, vec3(uv, iesIndex / iesCount), 0).r;}
投影光照与体积光照的融合
该系统同时渲染表面光照（投影光照）与体积效果：
// The fog effectfloat scatter = volumetricScatter(cameraPosition, worldPos, lightPosition, lightForward,scatterDensity, iesIndex, omnidirectionality);vec3 volumetricLight = lightColor * lightIntensity * scatter;// Regular surface lighting with the same IES profilefloat iesIntensity = min(sampleIES(lightToSurface, lightForward, iesIndex) + omnidirectionality,1.0);float attenuation = 1.0 / (distanceToLight * distanceToLight + 0.0001);vec3 projectedLight = lightColor * iesIntensity * attenuation * projectionIntensity;// Add them upfinalColor += (projectedLight + volumetricLight) * distanceAttenuation;
最终效果是：表面上呈现清晰的投影光照图案，空气中则有柔和的体积光晕。两者均遵循相同的IES分布规律，因此视觉上高度统一。

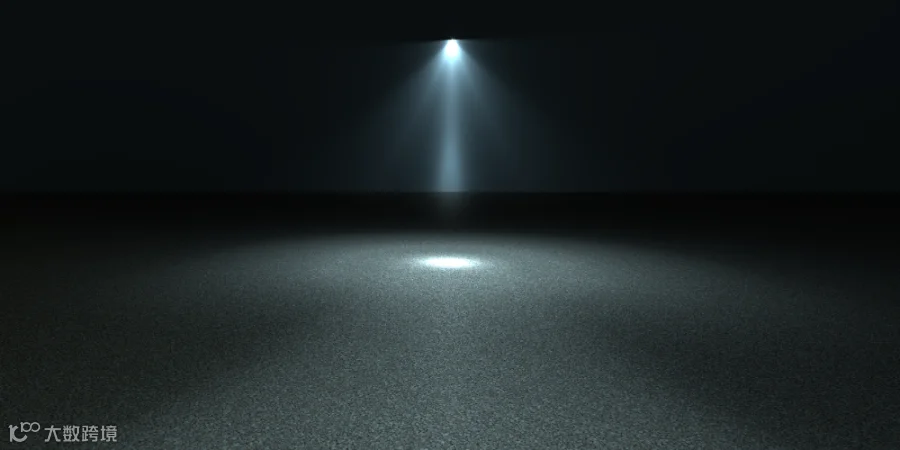

投影光照图案与体积光晕的叠加效果
多光源管理
系统需要同时处理多种光源——路灯、交通灯、车辆大灯，每种光源都有各自的IES配光文件与属性参数。笔者采用的方案是：通过简单的球形包围盒对摄像机进行可见性判断，将所有可见（激活中）光源数据打包为纹理，并在每帧更新：
tempLights.push({position: Qt.vector3d(x, y, z),forward: Qt.vector3d(dx, dy, dz),omnidirectionality: 0.0,color: "lightblue",intensity: 20,scatterDensity: 0.4,projectionIntensity: 100000.0,iesIndex: 1,visible: true});
每个光源均有独立的散射密度（光雾效果强度）、投影强度（表面光照强度）与IES索引。例如，路灯可配置为较强的体积散射效果配合相对较弱的表面投影，而车辆大灯则可反之。
着色器通过QML中的ExtendedSceneEnvironment后处理效果遍历所有光源并累加其贡献。这套光源管理方案并不复杂，在数十个光源的场景下运行良好。
构建Demo场景
与真实光传输相比，单次散射在物理上并不严谨——但其误差对于目标视觉效果而言基本无关紧要。
体积光照系统完成后，笔者希望在具体场景中加以验证，因此构建了一个配有程序化生成道路系统的摩托车竞速Demo。道路基于Catmull-Rom样条曲线从控制点生成平滑弯道，路灯则沿路径等间距放置。
程序化道路几何体在每个道路采样点计算切线与副法线向量，确保路灯垂直于道路方向正确定位。每盏路灯从已加载的IES配光文件中随机取用一个，并从调色板中指定颜色。

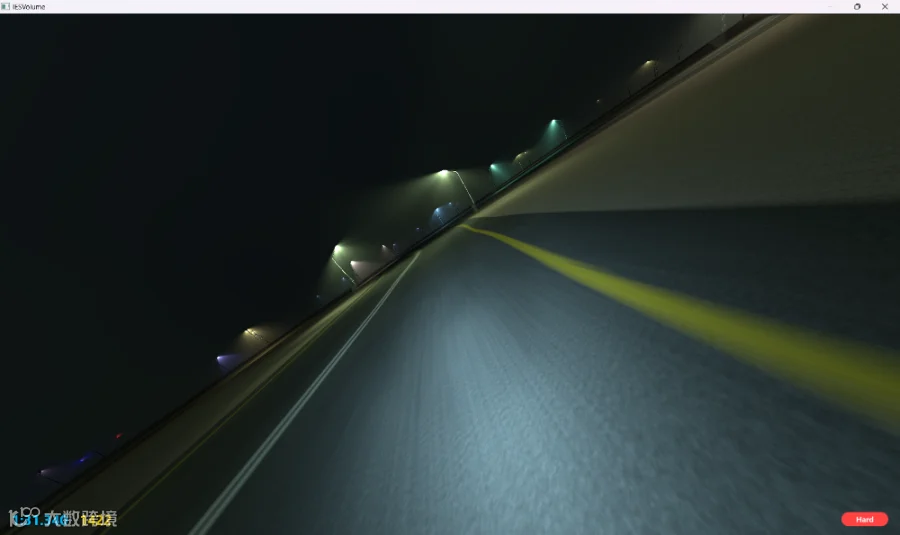

Demo截图：赛道上数十道彩色光柱扑面而来，速度感十足
笔者还接入了Qt 6.11新增的运动向量缓冲区（Motion Vector Buffer），作为另一个ExtendedSceneEnvironment后处理效果实现真实的运动模糊效果：
void MAIN() {vec2 texcoord = TEXTURE_UV;if (FRAMEBUFFER_Y_UP < 0.0)texcoord.y = 1.0 - texcoord.y;vec4 motionvector = texture(MOTION_VECTOR_TEXTURE, texcoord);vec2 velocity = motionvector.xy;if (FRAMEBUFFER_Y_UP > 0.0)velocity.y = -velocity.y;const int SAMPLES = 16;const float BLUR_STRENGTH = 1.5;vec4 color = vec4(0.0);for (int i = 0; i < SAMPLES; i++){float t = float(i) / float(SAMPLES - 1);vec2 offset = velocity * t * BLUR_STRENGTH;color += texture(INPUT, texcoord + offset);}color /= float(SAMPLES);FRAGCOLOR = color;}
运动向量记录了每个像素在帧间的位移方向，着色器据此沿该方向进行模糊处理。与体积光照结合后，光柱随运动模糊拖曳而过，雾夜飞驰的速度感油然而生。
为提升可玩性，笔者加入了影响道路曲率的难度模式：普通模式弯道平缓，困难模式弯道收紧。此外还有圈速计时与积分系统。整个项目逐渐演变成一个完整的小游戏——这出乎原计划，但也因此成为光照系统极好的压力测试场景：30余盏灯同时激活、交通灯持续变换、运动模糊全速运行，是检验性能是否达标的真实考场。完整源代码已对外开放，欢迎查阅。
