导读：Terafab是埃隆·马斯克于2026年3月正式发布的半导体制造项目，由特斯拉、SpaceX与xAI联合推进，旨在打造全球首座集逻辑芯片、存储芯片、先进封装于一体的全垂直整合超级晶圆厂。当全球半导体行业还在为2纳米制程的量产赛跑时，马斯克抛出了以年产1太瓦(terawatt)算力为目标的惊人参数。在算力成为关键战略资源的今天，Terafab折射出了芯片与算力产业的未来走向。
一、项目概况与核心参数
Terafab的命名源自“Tera”(太瓦，10¹²瓦)与“Fab”(晶圆厂)的组合，意指标志着超越前代的量级跃迁。项目构想最早于2025年11月特斯拉年度股东大会上提出，2026年3月21日在德克萨斯州奥斯汀正式发布。
项目核心参数如下：年产能目标为1000亿至2000亿颗芯片，对应1太瓦计算能力;制程节点锁定2纳米先进工艺(GAAFET架构);芯片产出按应用场景分配，约80%用于太空领域，20%用于地面应用。选址为美国德克萨斯州奥斯汀特斯拉园区，由SpaceX与特斯拉共同运营。项目近期目标为2029年启动硅片制造，首条产线月产3000片晶圆，远期目标为月产100万片晶圆。
英特尔已于2026年4月正式宣布加入Terafab合作计划，将贡献其14A制程工艺技术。同时，Terafab团队已向应用材料、东京电子、泛林集团等全球顶尖半导体设备供应商发出询价，启动设备采购前期评估。
二、战略动因：算力供给的结构性缺口
Terafab的战略逻辑建立在一个关键判断之上：全球现有半导体产能的增长速度远无法满足马斯克商业帝国未来的算力需求。马斯克在发布会上展示的数据显示，当前全球所有先进晶圆厂的年产能加在一起，仅能满足特斯拉和SpaceX未来所需算力的约2%。具体而言，当前全球AI算力年产量约20吉瓦，而Terafab设计年产能为其50倍。

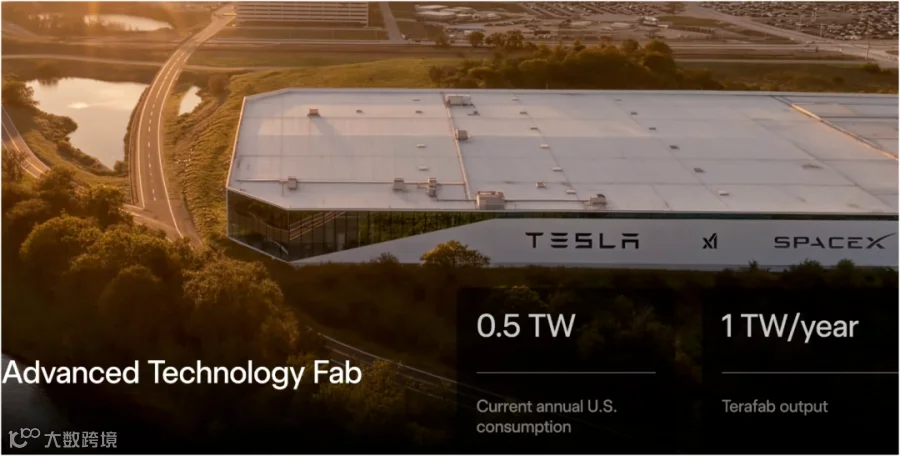

Terafab产能目标
建设Terafab的驱动力来自多个方向。在地面端，特斯拉全自动驾驶系统(FSD)、Cybercab无人出租车以及Optimus人形机器人的规模化部署，均需要庞大的AI推理算力支撑。据披露，首款为Terafab规划的AI5芯片计算性能较AI4提升40至50倍，内存提升9倍。在太空端，SpaceX正在推进大规模轨道AI数据中心卫星星座的部署，已于2026年1月向美国联邦通信委员会申请发射100万颗数据中心卫星。
不同类型AI推理芯片应用
更深层的动因在于供应链安全与自主可控。当前全球半导体供应链高度碎片化——荷兰ASML供应光刻机、台积电主导晶圆代工、韩国三星负责存储芯片，各关键环节分散在不同大陆，在地缘政治博弈下面临显著的断链风险。通过自建全链条制造能力，马斯克试图从根本上摆脱对外部代工厂的产能依赖。
三、核心创新：“全链路闭环”与递归迭代循环
Terafab最具颠覆性的设计并非其规模，而是其制造架构。与传统半导体产业“设计—代工—封装”的专业化分工模式截然不同，Terafab致力于在单一建筑内实现逻辑芯片制造、存储芯片制造、先进封装、测试以及光刻掩模版制作的全流程整合。
这种高度垂直整合的设计旨在打造一个“递归改进循环”(Recursive Loop)：设计芯片，制造测试，修改掩膜版，重新流片，全部在同一园区内完成。当前全球芯片设计修改后，晶圆需在不同工厂间辗转运输，单一迭代周期通常长达6至9个月;Terafab的目标是将这一循环压缩到数天甚至数小时。马斯克强调，全球尚无厂区能将逻辑芯片、存储芯片、封装、测试、光刻掩膜等环节集中整合，该布局可使迭代速度较常规产线提升一个数量级。

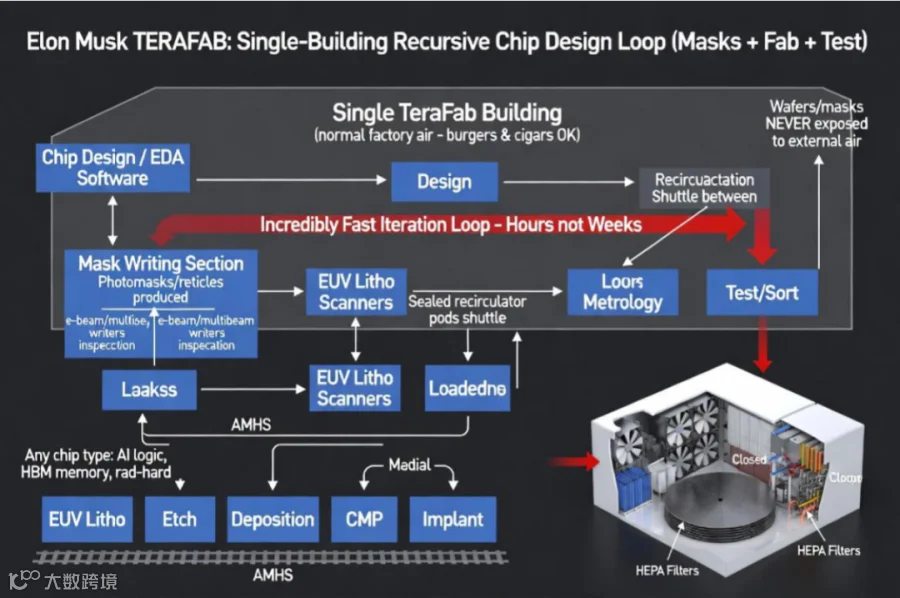

构建递归芯片设计循环
在产品策略上，Terafab规划生产两大类芯片：第一类面向地面边缘计算与推理，用于特斯拉自动驾驶汽车、无人出租车及Optimus人形机器人，AI5芯片预计2026年启动小批量生产、2027年量产，后续AI6芯片已于2026年底完成设计;第二类为太空专用高性能芯片(如D3)，具备抗辐射与耐极端温度特性，服务于SpaceX的轨道AI数据中心与xAI的轨道算力网络。
四、技术路径与产业合作
Terafab的技术路线具有鲜明的“借力”特征。在制程技术方面，马斯克计划采用英特尔的14A制程工艺，但英特尔自身在先进制程量产上已屡遭挫折，14A技术距离大规模量产仍有数年之遥。在设备供应方面，Terafab团队已全面接触应用材料、东京电子、泛林集团等设备巨头，询价内容覆盖光掩模、衬底、刻蚀机、沉积设备、清洗装置及测试仪器等全链条设备。在人才储备方面，特斯拉在中国台湾地区启动大规模招聘，开放至少9个关键工程职位，重点聚焦2纳米级及7纳米以下先进制程技术，要求应聘者具备5年以上经验。

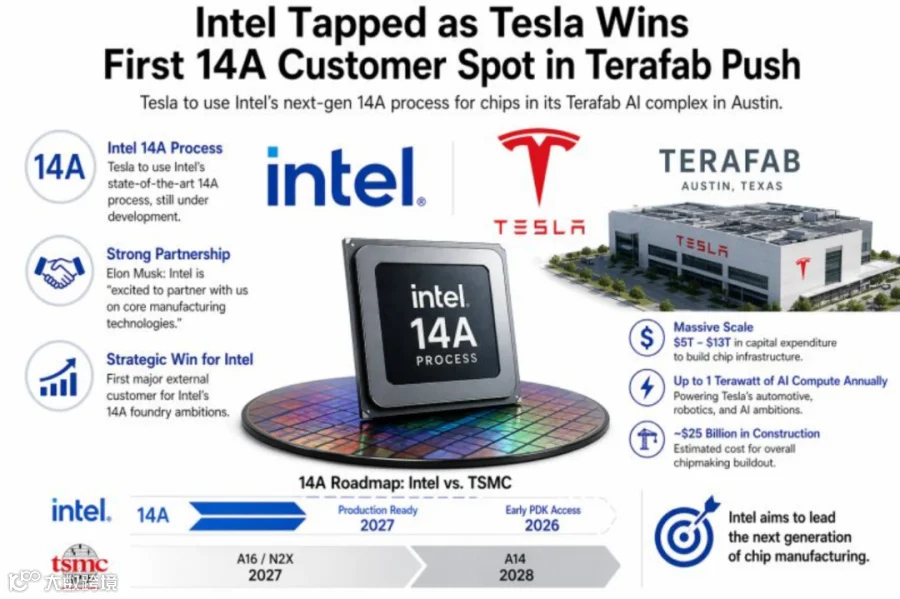

英特尔与Terafab项目的合作
值得关注的是，三星电子对Terafab的设备合作请求并未直接响应，而是提出在其德克萨斯州泰勒市规划工厂中为特斯拉分配更多产能作为替代方案。这一细节折射出Terafab项目在产业生态中面临的微妙处境——现有代工巨头对扶持一个潜在的颠覆性竞争对手持审慎态度。
五、对半导体产业格局的冲击分析
Terafab若成功落地，将对全球半导体产业格局产生深远影响。
其一，挑战专业化分工范式。过去二十余年，全球半导体产业遵循“设计—制造—封装”的专业化分工逻辑，台积电、三星等代工厂与英伟达、AMD等设计公司各司其职。Terafab的垂直整合模式与此背道而驰，试图在单一实体内部复刻完整产业链。国外分析师将此举视为特斯拉下一轮垂直整合的“极限动作”。
其二，重构芯片迭代速度。如果“递归改进循环”真正运转，Terafab在芯片设计进化速度上将远超依赖代工体系的竞争对手，可能引发行业竞争范式的根本转变。
其三，开辟“太空算力”新赛道。将80%算力部署于太空轨道的构想，不仅是芯片产业的变革，更可能催生全新的太空经济形态——轨道AI数据中心。马斯克将此称为“太阳能驱动的无限算力”，意在突破地面能源与散热限制。
六、评估与展望
Terafab体现了马斯克一贯以极端规模推动产业变革的战略风格。项目对全球半导体产能瓶颈的洞察具有现实基础，而垂直整合的制造架构与太空算力布局则代表着对现有产业范式的根本性挑战。
然而，半导体制造并非单靠资本和意志便可快速攻克的领域。它与SpaceX的火箭回收或特斯拉的电动汽车不同——后者面对的是相对成熟但创新停滞的行业，而半导体制造处于全球科技竞争的最前沿，每一代制程的进步都凝聚着全行业数十年的知识积累与数千亿美元的投入。英特尔在先进制程量産上的屡次挫折，即为前车之鉴。
综合判断，Terafab在短期内(2026—2029年)可能以原型线和试验产线形态存在，实质性规模量产面临极大不确定性。中长期看，若SpaceX IPO顺利实现且AI算力需求延续爆发式增长，项目可能在部分环节(如封装测试、专用AI推理芯片制造)率先取得突破，但实现“年产1太瓦算力”的终极目标仍需跨越巨大的技术、资金和人才鸿沟。对于政策制定者和产业观察者而言，Terafab更值得关注的或许不是其能否完全实现，而是其推动的产业方向——垂直整合模式的回归、太空算力基础设施的兴起，以及地缘政治驱动下的芯片制造本地化趋势——是否将成为重塑全球半导体版图的长期力量。
[1] Tesla-SpaceX File $55 Billion Estimate For Elon Musk's Terafab. Investor's Business Daily. May 2026.
[2] Analyzing Elon Musk's TeraFab — A step towards Tesla and SpaceX's partial vertical integration. Tom's Hardware. March 2026.
[3] Elon Musk's SpaceX chip fab in Texas to cost up to $119 billion. CNBC. May 2026.
