一、前言
纬地工程BIM引擎3.0版本再升级，重新定义工程设计未来。作为新一代BIM交互设计平台，它不仅能秒级响应海量模型的实时构建，更一站式打通了从道路、桥隧涵到地质、交安的全产业链BIM正向设计。
近期，有客户提出：是否能够生成道路路基的实际结构层及截水沟的精细化BIM模型？为响应这一需求，纬地软件全新推出“智能创建路面结构层和截水沟模型”功能，可根据设定的结构层厚度，自动生成高精度路面结构层BIM模型；可依据截水沟参数，一键生成符合工程实际的截水沟BIM模型。这一功能的加入，让BIM模型不仅“看得见”，更“建得准”。
二、新增功能详解
2.1智能创建路面结构层的BIM模型

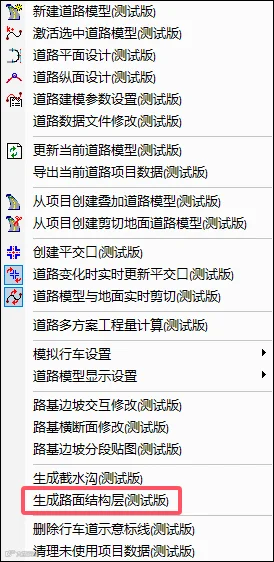

使用“道路”菜单下面的“生成路面结构层”功能，如图1所示。用户可灵活配置，一键生成路面结构层的BIM模型。
图1 智能创建路面结构层模型

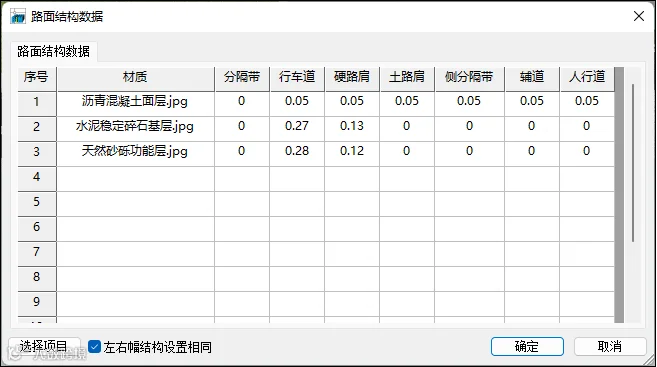

在路面结构参数设置中，用户可灵活设置路面结构材质贴图、路面厚度等详细的建模参数。如下图2所示。
1)材质：可以为每一层路面结构分别指定材质类型与BIM贴图；
2)厚度设置：精确输入各结构层的厚度，确保模型与实际工程一致；
3)对称复用：支持勾选“左右侧相同”，快速统一路基两侧的路面结构，提升建模效率。
图2 设置路面结构数据
在路面结构参数设置中，还可以快速选择需要创建路面结构模型的项目。系统可一次选择多个项目完成路面结构参数的赋值。如下图3所示。
图3 选择项目文件
操作完成后，系统即可自动构建完整、分层清晰的路面结构BIM模型，真实还原道路横断面构造细节。适用于施工模拟、工程量统计、可视化交底、运维管理等BIM全生命周期环节。

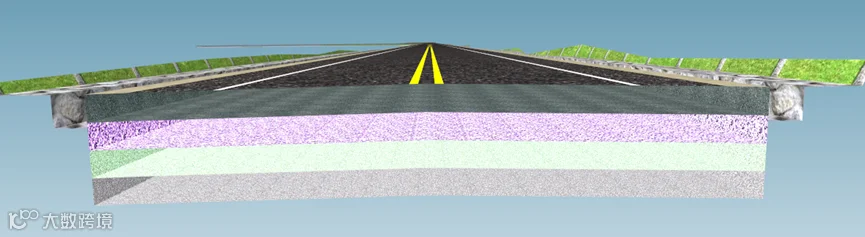

图4 生成路面结构层模型
2.2智能生成截水沟的BIM模型

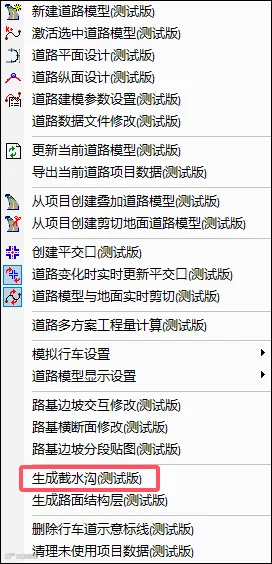

使用“道路”菜单下面的“生成截水沟”，如下图5所示，用户可便捷定义截水沟的关键几何参数：截水沟坡度、沟体高度、距坡口水平距离。
图5 智能创建截水沟模型
系统支持双重数据源智能识别：
1)若道路设计数据（*.ctr文件）中已包含截水沟参数，则优先采用设计数据，确保模型与设计一致；
2)若道路设计数据中未设置，则自动读取当前界面中的自定义截水沟参数，灵活生成符合用户意图的截水沟模型。
图6 设置截水沟数据

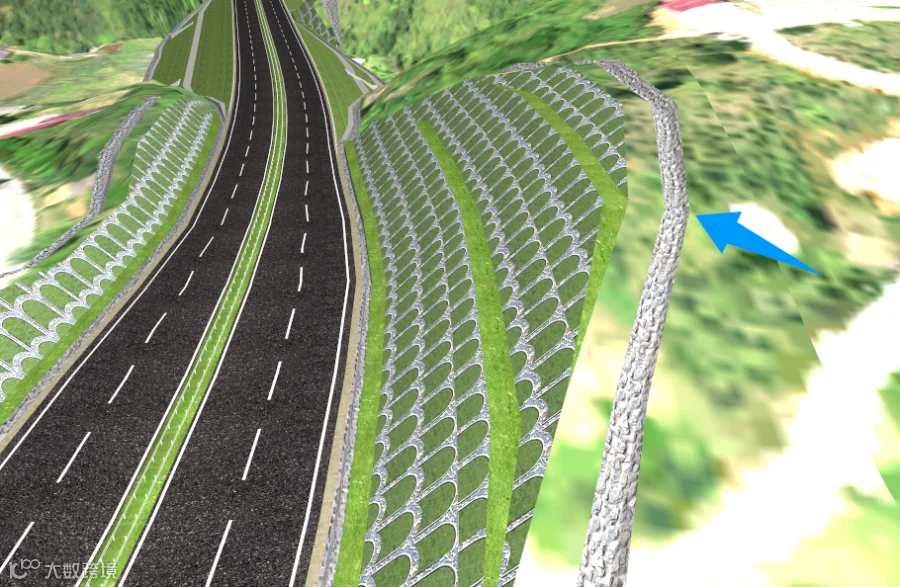

图7 生成截水沟模型
具体功能详见下面的操作视频：一键生成路面结构层和截水沟的BIM模型。
三、小结
“纬地BIM 3.0解决方案”以道路专业数据为核心纽带，打通了从传统CAD设计到BIM正向设计的完整链路，实现了道路、路基、桥梁、隧道、涵洞、地质、安全设施等多专业的深度协同与数据贯通。
此次新增的“路面结构层与截水沟智能建模”功能，不仅是BIM自动化建模能力的又一次升级，更是对“细节决定成败”理念的生动诠释，让道路路基BIM模型不止于“形似”，更追求“神似”与“实用”。未来纬地将持续聚焦工程细节，以技术创新赋能基础设施数字化转型，助力行业迈向更高水平的智能建造。
“寓精于简，勇于创新”是纬地软件秉持的研发理念。如果您在软件应用过程中有任何问题及建议，请随时跟我们联系！
