平台君在IPBrain平台上浏览数据时发现，有一些芯片，尤其是先进工艺芯片的金属层走线连接处经常发现有两个孔的情况，明明一个孔就可以连通为什么费力放两个孔呢？
这其中有两点主要原因，分别是“冗余”和“分摊”。
在芯片制造中，单个孔在制造的过程中可能会由于蚀刻的偏差、形状异常或污染导致存在缺陷。双孔设计通过并联两个孔，确保在一个孔失效时，另一个仍能正常工作，从而大幅提升芯片的良率和可靠性。
单孔可能存在的异常状况（图源：IPBrain平台）
双孔的另一个重要优势在于分摊电流负载。双孔将通过金属线的总电流分摊到两个路径上，每个孔内的电流密度显著降低。这不仅减缓了电迁移现象，还提高了连接结构在高强度工作条件下的寿命和可靠性。
电流分摊（图源：IPBrain平台）
接下来我们通过实际案例看一下在芯片中连接金属线的单孔、双孔连接分别长什么样子吧。一般在小工艺芯片中使用双孔比较普遍，大工艺芯片一般使用单孔连接。
下图是高通的一款音频编解码器WCD9385芯片中的金属层通孔图示，该芯片采用CMOS 40nm工艺，金属线普遍使用双孔连接。

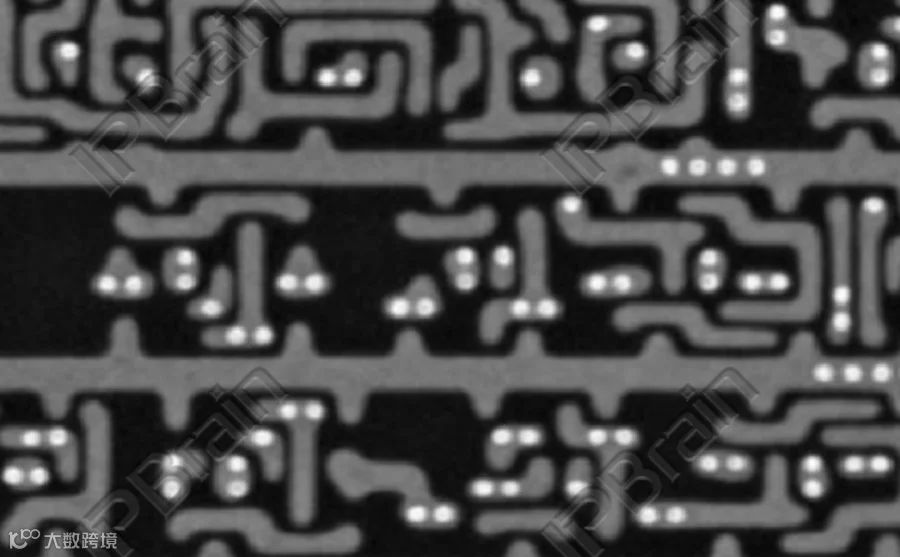

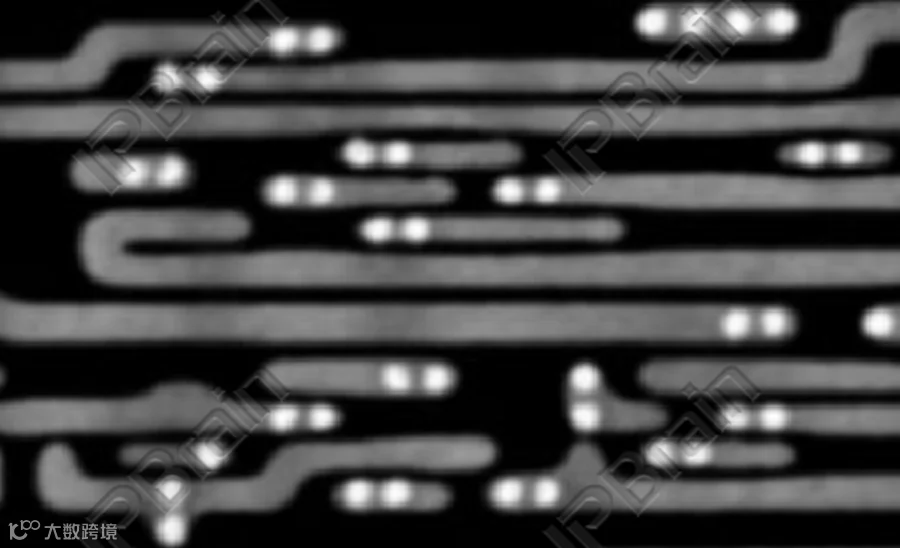

WCD9385金属1层双孔图示
（图源：IPBrain平台）
WCD9385金属2层双孔图示
（图源：IPBrain平台）
下图是TI的一款模数转换器ADS1018-Q1芯片，这是一款汽车级、低功耗、SPI兼容、12位、带内部基准和温度传感器的模数转换器。

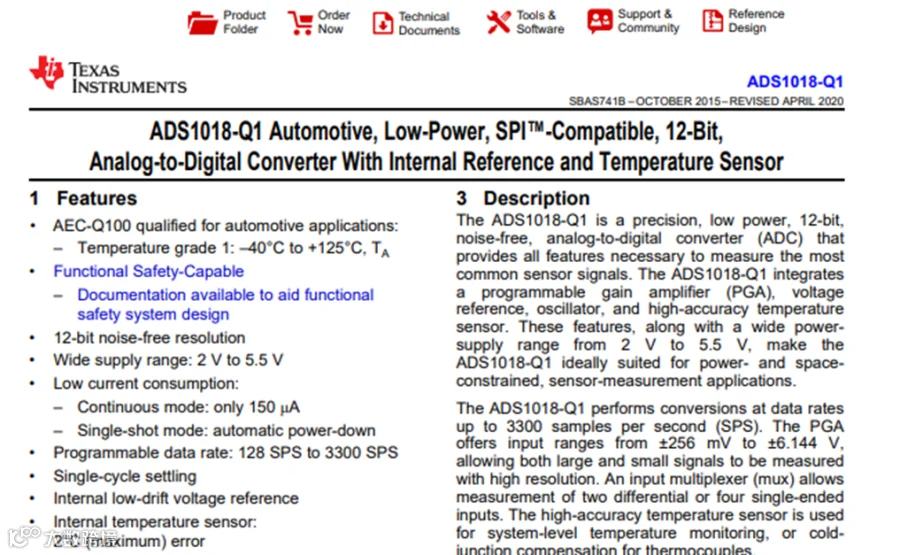

ADS1018-Q1简介（图源：芯片规格书）
该芯片采用CMOS 0.25um工艺，金属线使用单孔进行连接，金属层通孔如下图示。

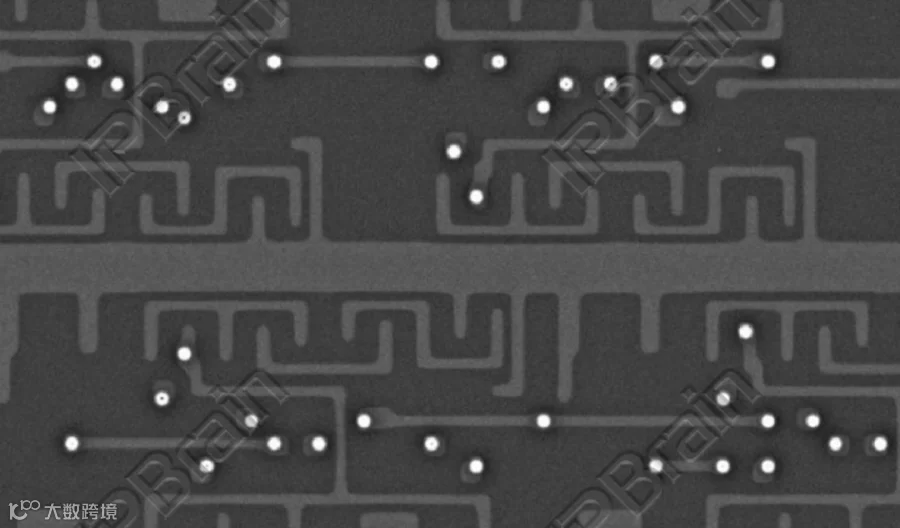

ADS1018-Q1金属1层单孔图示
（图源：IPBrain平台）

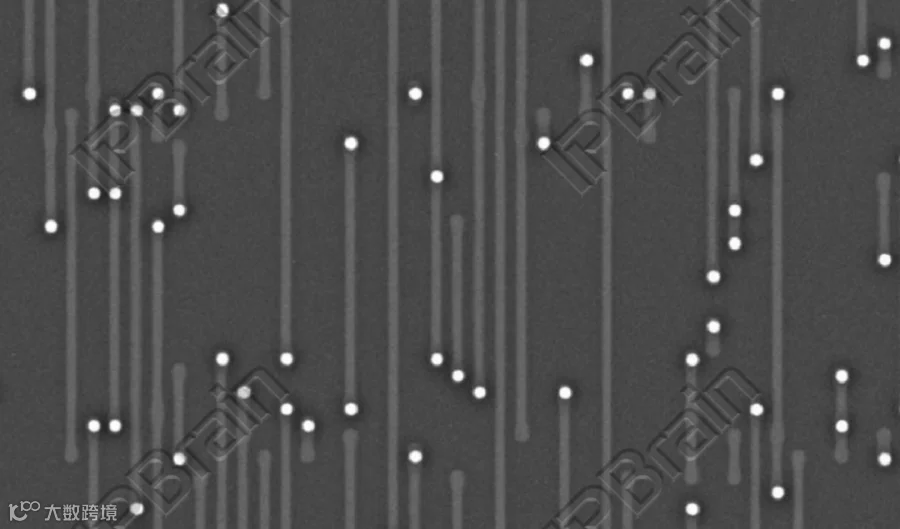

ADS1018-Q1金属2层单孔图示
（图源：IPBrain平台）
在芯片设计中，虽然双孔的设计会占用更多布线空间以及增加芯片的设计复杂度，但对于先进工艺节点来说，其带来的可靠性和良率的提升远远大于面积和设计的代价。
因此，在关键走线、大电流走线以及对可靠性要求极高的电路部分，双孔连接已成为标准设计。
