在桩板墙的设计过程中，通常挡板的材质为混凝土结构或者木材，但是有些情况下会使用到钢板或钢板桩，本技术贴就此类问题给出软件模拟的方法，望对工程师的使用提供一定的便利。
这里以边坡应用中的抗滑桩板墙为例说明：
一、理论梳理
首先要明确作用在挡板上的力的类型和大小。
1、类型：
规范明确要求边坡支护的桩板墙要同时考虑滑坡推力和考虑安全储备的土压力两种模式。
2、大小
由于土拱效应的存在，通常作用于桩间板上的力是比作用于桩上的力小的，参考国内外规范和相应的文献，土拱效应系数介于0.3~0.8之间。（德标EB47里面有明确给出可以取2/3为折减系数）
二、软件操作
关于混凝土和木材的挡板计算，软件有连续的操作图标。当选择钢板为挡板时，注意与上述理论相匹配的两个要点：
1、计算时分别用滑坡推力和储备安全系数*主动土压力分别验算
2、折减系数要考虑（本技术贴以2/3为例）
步骤1：

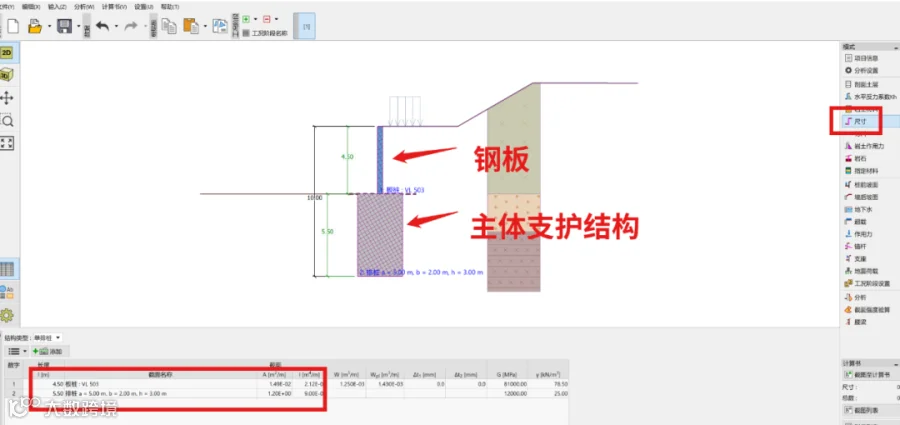

在进行尺寸设置时，上部为挡板的长度，下部采用原主体支护结构（如排桩）
步骤2：

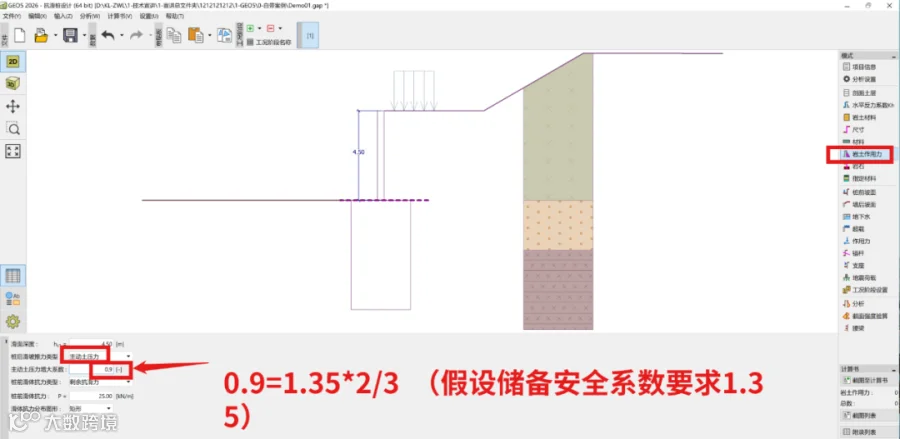

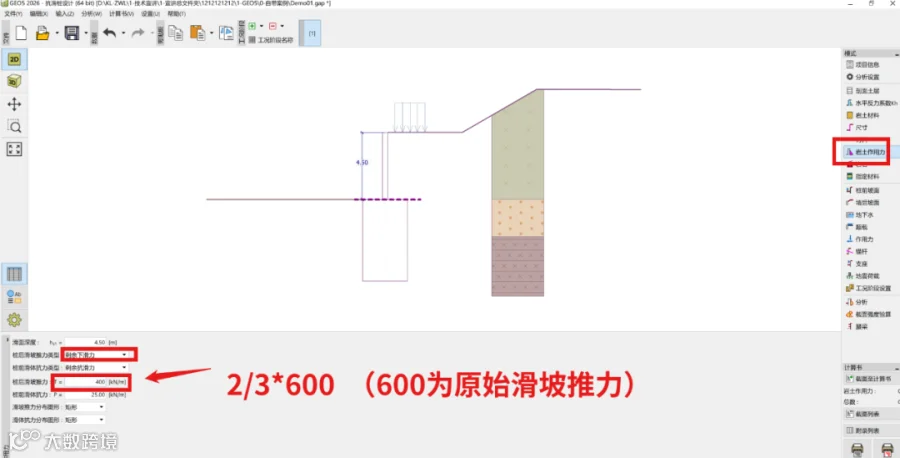

在岩土作用力中，分别采用2/3*滑坡推力和2/3*储备安全系数*主动土压力

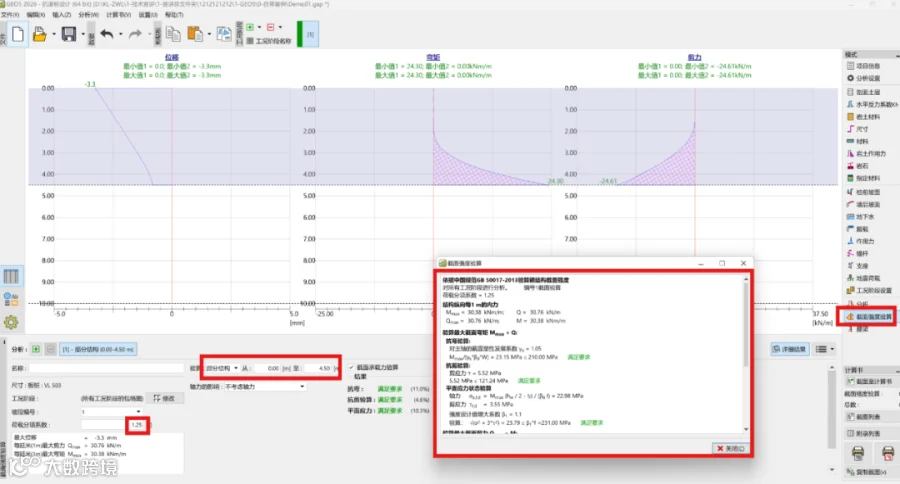

然后分别在结构强度验算中采用1.25分项系数，进行结构的验算即可。这里仅进行挡板部分验算即可。因为主体结构需要单独另行验算。
编者水平有限，本技术贴的计算思路仅提供参考，如有错误敬请指正。更多技术问题请联系南京库仑技术支持！
