后摩尔时代，先进封装技术与可靠性挑战

6月10日下午，深圳市为民可靠性系统工程研究院与DT新材料、DT未来产业等单位成功举办了“2026未来产业新材料博览会——热管理液冷及先进半导体可靠性技术应用大会”。会上，为民研究院可靠性专家、原华为可靠性专家叶润清老师进行了《先进封装技术及可靠性挑战》主题报告，用层层递进的讲解梳理了电子封装的发展全貌、主流先进技术、现存痛点以及未来发展方向，让与会人员对后摩尔时代半导体封装产业有了系统且深刻的认知。

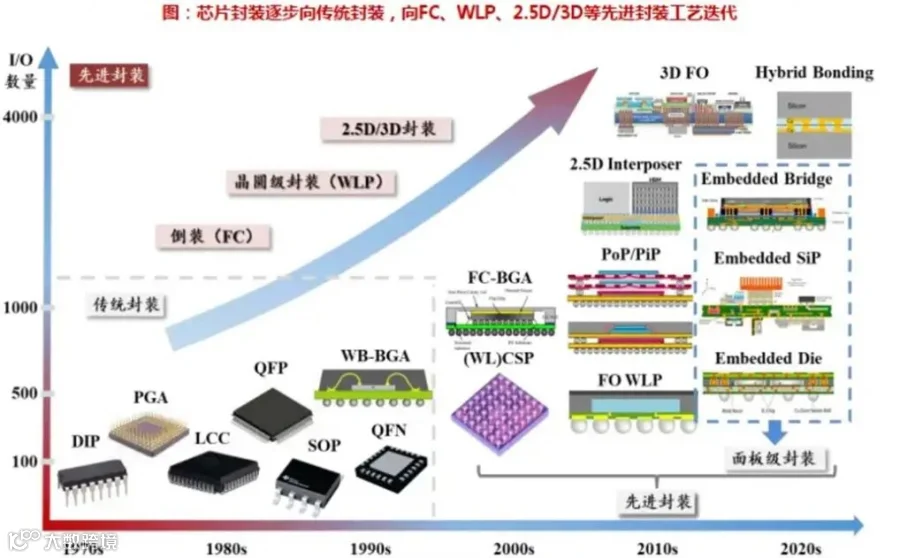

叶老师从电子封装基础切入，通俗解读了电子封装的定义、四大层级与核心功能，明确封装不只是简单包裹芯片，更是承担机械支撑、散热、电路连通、防护芯片的关键环节，其应用早已渗透到消费电子、汽车、航空、医疗、工业控制等诸多领域。梳理了电子封装数十年的演变历程，指出随着芯片制程逐步逼近物理极限，单纯依靠缩小芯片线宽的“深度摩尔”路线愈发艰难，行业正式迈入“后摩尔时代”，而以系统集成、异构融合为核心的先进封装成为产业突破的关键，封装技术也从传统封装逐步迭代至倒装、晶圆级封装、2.5D/3D集成封装等形态，整体朝着高密度、低功耗、高性能、高可靠性的方向持续迈进。

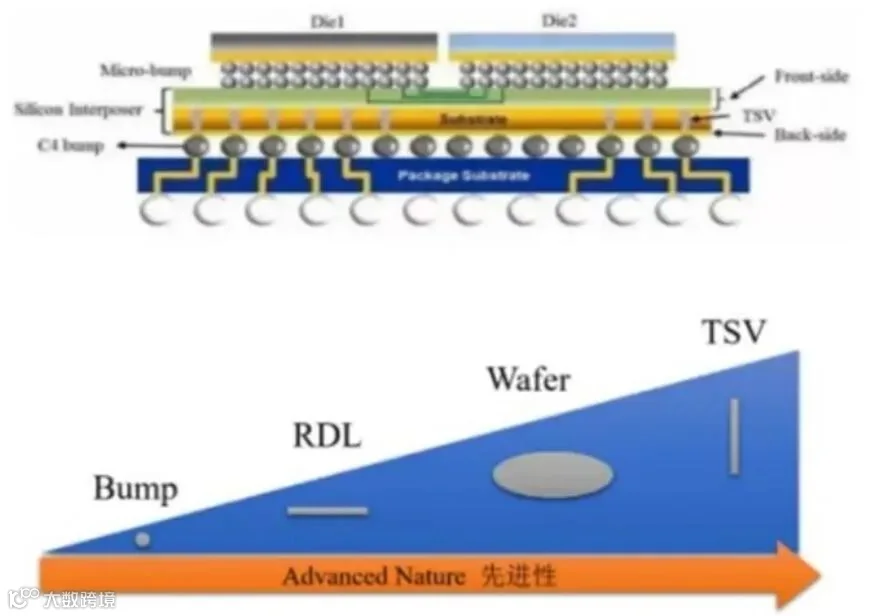

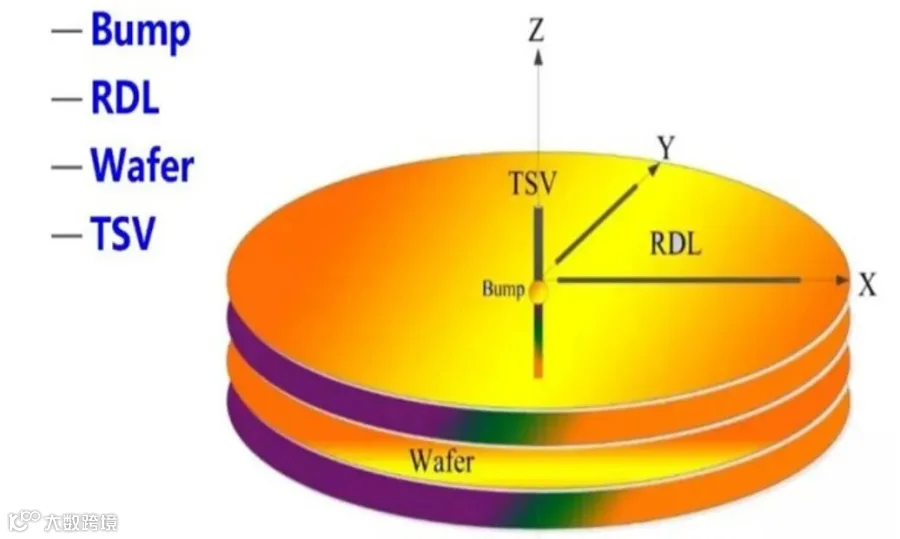

同时，报告重点详解了当下主流的三类先进封装技术，点明RDL、TSV、凸块、晶圆是构成先进封装的四大核心要素，并分别剖析技术优劣与现实可靠性难题：

晶圆级封装（WLCSP）轻薄小巧、散热能力出色，但芯片本体强度不足，板级组装时极易因热失配产生应力损伤；晶圆级扇出型封装（FOWLP）可实现超高I/O数量，适配高密度组装需求，却普遍存在封装翘曲、本体强度偏弱的问题；2.5D/3D集成封装凭借超高封装密度成为AI、HBM、高性能计算芯片的首选，不过垂直堆叠结构带来了严峻的热密度问题，其热流密度可达传统2D封装的3至5倍，局部热点温度常突破90℃，叠加微纳焊点电迁移、TSV结构应力集中等风险，可靠性管控难度陡增。

叶老师在分享过程中强调，当前先进封装最大的矛盾集中在热管理与多物理场耦合失效上，不同封装材料热膨胀系数不匹配会引发热机械应力，高温还会加速电迁移、应力迁移等失效问题，数据显示温度每升高10℃，器件寿命便会缩减一半，同时微纳工艺缺陷、电磁干扰等问题也从传统封装端转移至晶圆端，对全流程可靠性设计提出了前所未有的要求。

针对各类可靠性挑战，报告中也给出了系统化的保障思路，提出要依托热-力-电协同仿真、虚拟验证等手段，在设计阶段提前规避风险，同时从封装材料、结构设计、生产工艺、系统管控四个维度搭建可靠性体系，一方面升级热界面材料、高导热基板、中介层等材料，优化TSV布局、集成微流道冷却结构重构散热路径，另一方面通过优化回流焊工艺、应力预补偿等方式减少生产环节的失效隐患，还可借助人工智能实现动态热管理，达成性能与温控的平衡。

最后，叶老师与与会人员展望了行业未来趋势，先进封装将持续走向3D化、异构集成化、互连微纳化，材料与工艺也会更加多元，混合键合、增材制造、硅光融合等新技术将逐步落地，同时指出行业仍需攻克微纳工艺管控、新型材料适配、多物理场仿真等多重挑战。

叶老师整场的报告既点明了先进封装广阔的市场前景，也直面行业当下的技术瓶颈与可靠性短板。在后摩尔时代，先进封装不再是芯片制造的配套环节，而是决定高端芯片性能与落地的核心竞争力，国内产业在追赶先进封装技术的过程中，不能只追求工艺迭代与产能扩张，更要将可靠性设计贯穿设计、材料、工艺、测试全链条；同时热管理、材料匹配、微纳互连等共性难题需要产业链上下游协同攻关，突破材料、设备、仿真技术等卡点。

总而言之，先进封装机遇与挑战并存，需要立足可靠性根基，坚持技术创新与体系化管控，才能在半导体产业竞争中稳步前行。
