SOLIDWORKS SimulationXpress是一款内置在 SOLIDWORKS Standard、Professional 和 Premium 版本中的设计分析工具，用于快速测试零件设计并进行应力分析。
它适用于简单零件的应力分析，能够模拟力或压力载荷对零件的影响，SimulationXpress仅支持零件分析(单实体)，不支持装配体、多实体零件或曲面实体;仅支持线性静态应力分析，即在恒定载荷下零件的应力、位移和安全系数计算;采用与SOLIDWORKS Simulation相同的有限元分析(FEA)技术，但功能简化。
激活
SOLIDWORKS SimulationXpress 激活

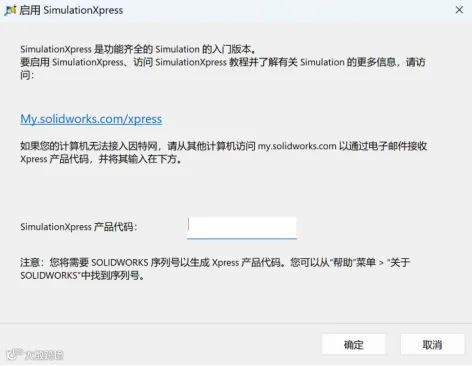

在工具栏中单击【评估】找到SOLIDWORKS SimulationXpress首次使用会弹出一个对话框，要求输入产品代码

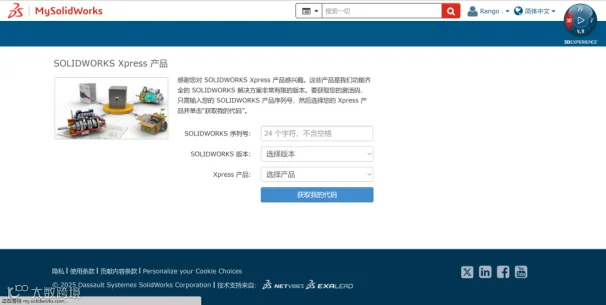

点击My.solidworks.com/xpress。转到My.solidworks，需要使用3DE账户登录，如果尚未注册3DE相关账号，需要先完成注册。若无法注册也可联系我们。登录之后，才看到需要输入信息的界面，需要输入序列号、选择对应的版本和Xpress产品即可生成激活代码。
注：序列号可在【帮助】-【关于SOLIDWORKS】中查看。
使用步骤

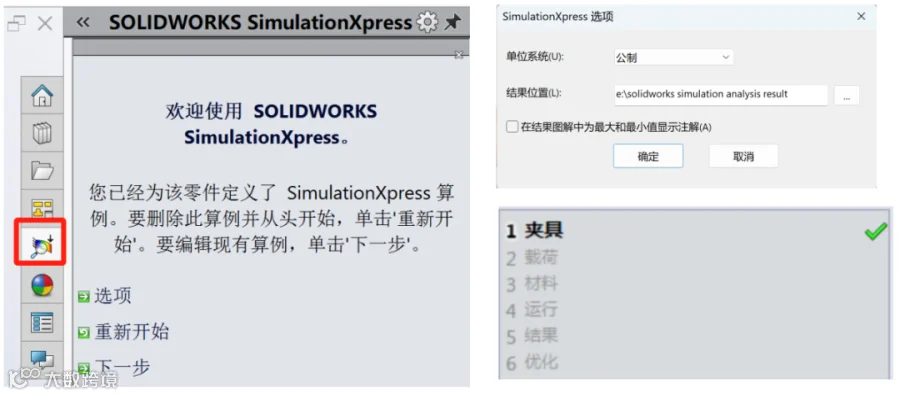

步骤一： 初始界面
可通过选项修改系统单位和分析结果放置位置，点击下一步，可以通过这六个步骤进行。

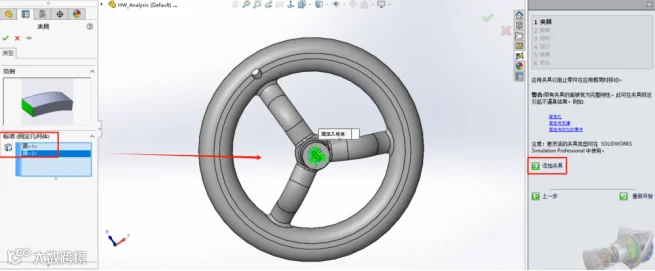

步骤二：添加夹具
SOLIDWORKS SimulationXpress夹具类型只有固定几何体。

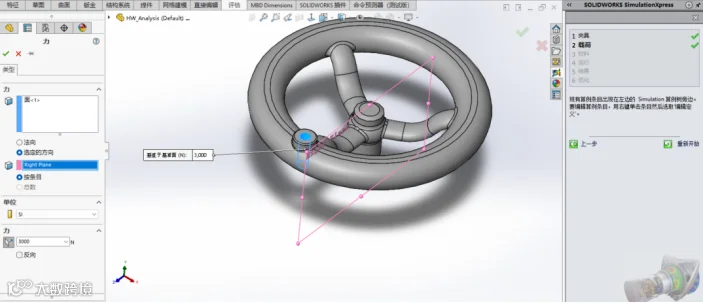

步骤三：添加载荷
添加载荷可以选择力或压力。

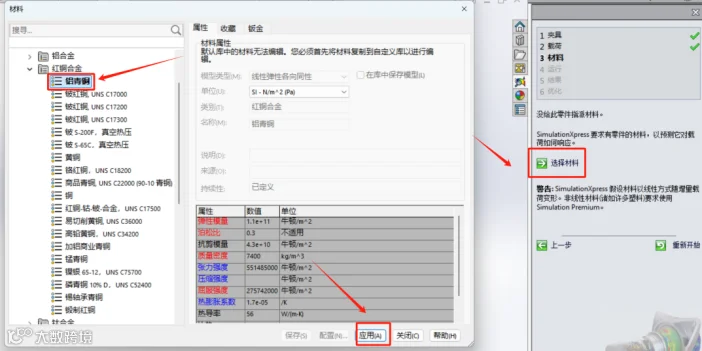

步骤四：材料
单击选择材料，定义好材料之后选择下一步。

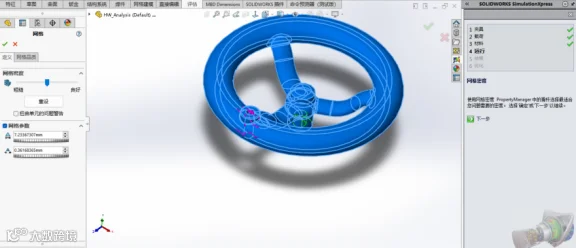

步骤五：运行
点击更改设定可以修改网格密度和网格质量。

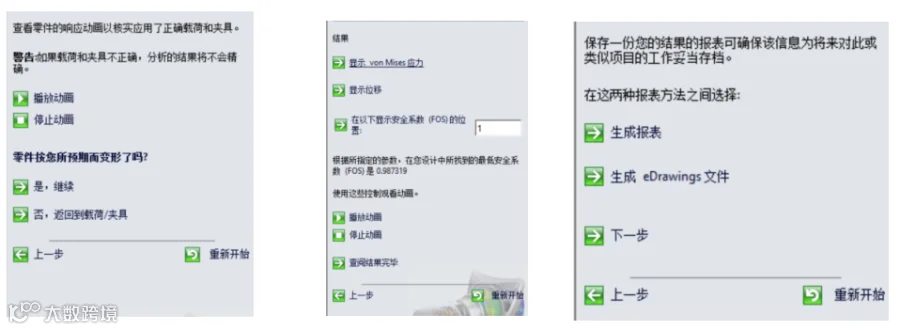

步骤六：结果
运行之后会自动进入动画播放，查看变形情况是否符合预期，符合选择是，继续。爱可以查看von Mises应力、位移、和安全系数。查阅完毕可以生成报表和eDrawings文件。

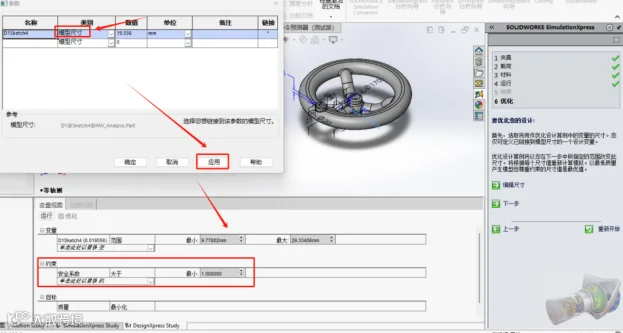

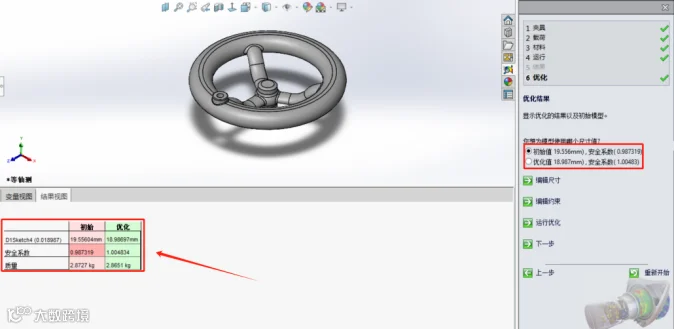

步骤七：优化
选择对应的尺寸优化，选择尺寸后会自动生成一个数值区间，可以选择约束条件为安全系数、最大位移和最大应力，设定好之后再点击运行。
步骤八：结尾
符合优化约束之后，选择优化值，运行优化，模型尺寸将自动更改为计算优化的数值。
SOLIDWORKS SimulationXpress 适用于简单零件的初步应力分析，能够帮助用户进行第一遍的设计检查，并确定部件的安全系数。 它支持生成 HTML 报告和 SOLIDWORKS eDrawings 文件，便于结果的文档和分享
然而，它不支持复杂的分析，如接触分析在装配体中考虑摩擦、流体流动(通过 SOLIDWORKS Flow Simulation)以及运动仿真(通过 SOLIDWORKS Motion)等 。
