NXP S32K1xx/S32K3xx 安全应用解决方案与分析报告

本报告旨在为基于恩智浦（NXP）S32K1xx和S32K3xx系列微控制器（MCU）的汽车电子控制单元（ECU）提供一套完整的安全应用解决方案与深度分析。随着汽车“新四化”（电动化、智能化、网联化、共享化）的加速演进，网络安全已成为汽车电子系统设计的核心要素。尽管NXP为S32K系列芯片提供了强大的硬件安全模块（CSEc与HSE）及其底层驱动，但将这些基础能力转化为满足ISO 21434等行业标准、适应具体应用场景（如安全启动、安全通信、安全刷新）的上层安全服务，仍是ECU开发者面临的关键挑战。本报告通过深度解析CSEc与HSE的硬件基础，提出了一套分层的安全应用服务软件架构，并针对核心安全场景提供了具体的设计方案与实现框架。该方案旨在帮助客户缩短开发周期，降低技术门槛，快速构建稳健、可靠且合规的汽车安全应用。

1. 引言

1.1. 汽车网络安全的新挑战

现代汽车正从一个封闭的机械系统演变为一个高度互联的智能终端。车载以太网、蜂窝网络（C-V2X）、Wi-Fi和蓝牙等技术的广泛应用，使得车辆暴露在日益增多的网络攻击之下。从远程控制车辆功能到窃取用户隐私数据，潜在的安全风险不仅威胁着财产安全，更直接关系到生命安全。为此，联合国欧洲经济委员会（UNECE）发布了WP.29 R155法规，强制要求整车厂建立网络安全管理体系（CSMS），而ISO/SAE 21434标准则为实现这一目标提供了详细的工程框架和流程指导。这要求供应链中的每一个环节，尤其是ECU的设计与开发者，都必须将网络安全融入产品的整个生命周期。

1.2. NXP S32K系列MCU的安全使命

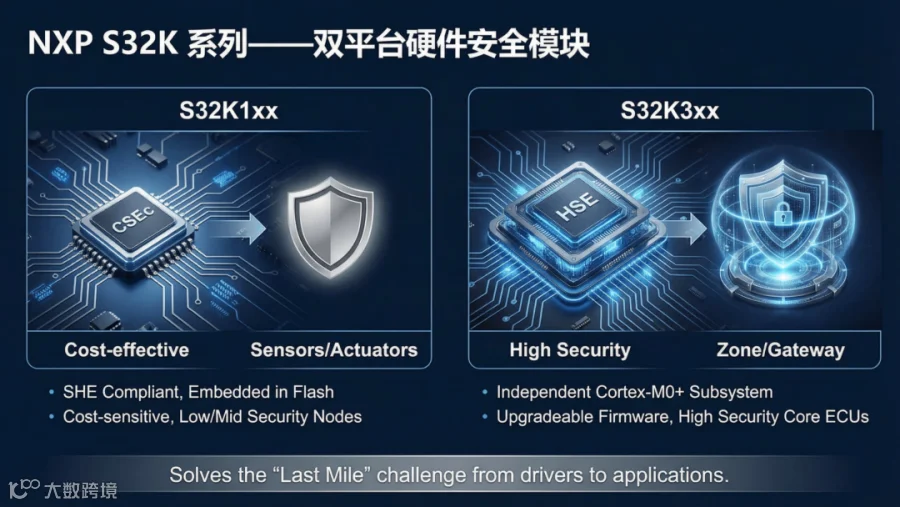

NXP S32K系列是专为汽车应用设计的32位Arm Cortex-M内核MCU，凭借其高性能、高可靠性和丰富的外设集，在车身控制、域控制器、动力总成等领域获得了广泛应用。为了应对日益严峻的安全挑战，S32K系列集成了专用的硬件安全模块：

•S32K1xx系列集成了加密服务引擎（Cryptographic Service Engine compressed, CSEc），这是一个遵循SHE（Secure Hardware Extension）规范的模块，为ECU提供了基础的加密、认证和安全启动功能。

•S32K3xx系列则配备了更为强大的硬件安全引擎（Hardware Security Engine, HSE），作为一个独立的、固件可升级的安全子系统，它提供了更全面的密码学算法支持、更强的性能和更灵活的安全机制，旨在满足未来汽车架构对高等级安全的需求。

1.3. 从驱动到应用的“最后一公里”

NXP官方提供了包含CSEc/HSE驱动的汽车级软件包（MCAL），这为开发者使用硬件安全模块奠定了基础。然而，底层驱动仅仅是“积木”，如何使用这些“积木”搭建起满足特定安全需求（如符合AUTOSAR规范的安全通信、支持A/B分区的FOTA、全生命周期的密钥管理等）的上层建筑，即安全应用服务代码，是留给客户的开发任务。这部分工作不仅需要对密码学和安全协议有深入理解，还需要紧密结合具体的业务逻辑，开发工作量大且技术门槛高。

本报告聚焦于打通这“最后一公里”，提供一套可重用、可扩展的安全应用服务代码框架，帮助客户基于NXP提供的底层驱动，快速实现上层安全功能，从而聚焦于自身的核心业务创新。

2. 硬件安全基础：CSEc 与 HSE 深度解析

理解S32K1xx和S32K3xx在安全能力上的差异，是选择合适芯片并构建高效安全方案的前提。CSEc和HSE-B（S32K3系列中的具体型号）代表了两种不同定位的安全设计哲学。

2.1. S32K1xx CSEc模块：经济高效的基础安全

CSEc模块被设计为一种轻量级的安全解决方案，它紧密集成在MCU的闪存控制器（Flash Controller）内部，遵循业界广泛接受的SHE（Secure Hardware Extension）规范 [1]。其核心特性包括：

•架构与集成: 作为闪存控制器的一部分，其架构相对简单，固件在出厂时预先烧录，用户无法进行升级。这种设计降低了成本和复杂性。

•密码学能力: 核心功能是提供AES-128加密引擎，支持ECB、CBC和CMAC等工作模式。它内置了Miyaguchi-Preneel哈希算法用于生成消息摘要。但它不支持非对称加密算法（如RSA、ECC），这在一定程度上限制了其在需要强身份认证和数字签名场景中的应用。

•密钥管理: 提供了一组固定的密钥槽（最多20个），用于存储用户密钥。密钥的加载和管理遵循SHE规范中定义的流程。

•安全启动: 支持基于AES-128 CMAC的启动代码验证，可以保护Bootloader不被篡改，但通常只支持对单一内存区域的验证。

总体而言，S32K1xx的CSEc模块为众多对成本敏感、安全需求聚焦于防篡改和基础保密通信的ECU节点（如传感器、执行器、小型车身控制器等）提供了一个经济高效的解决方案。

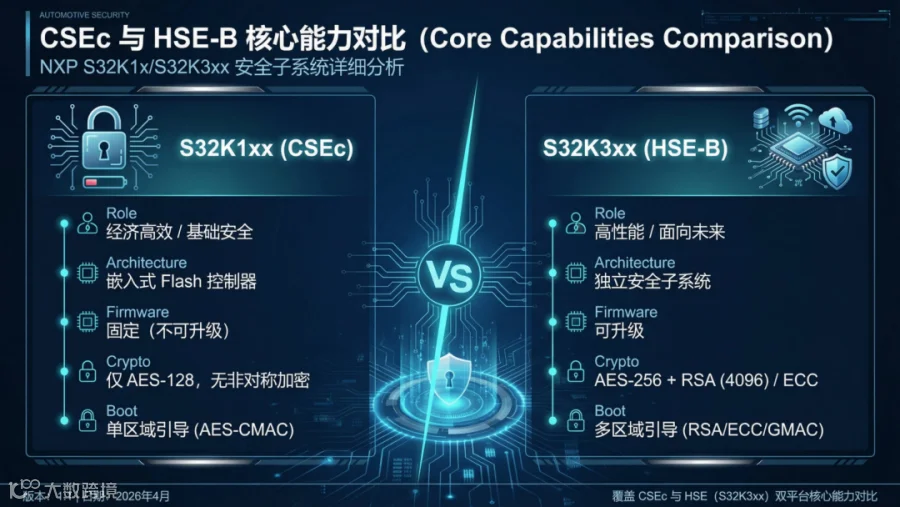

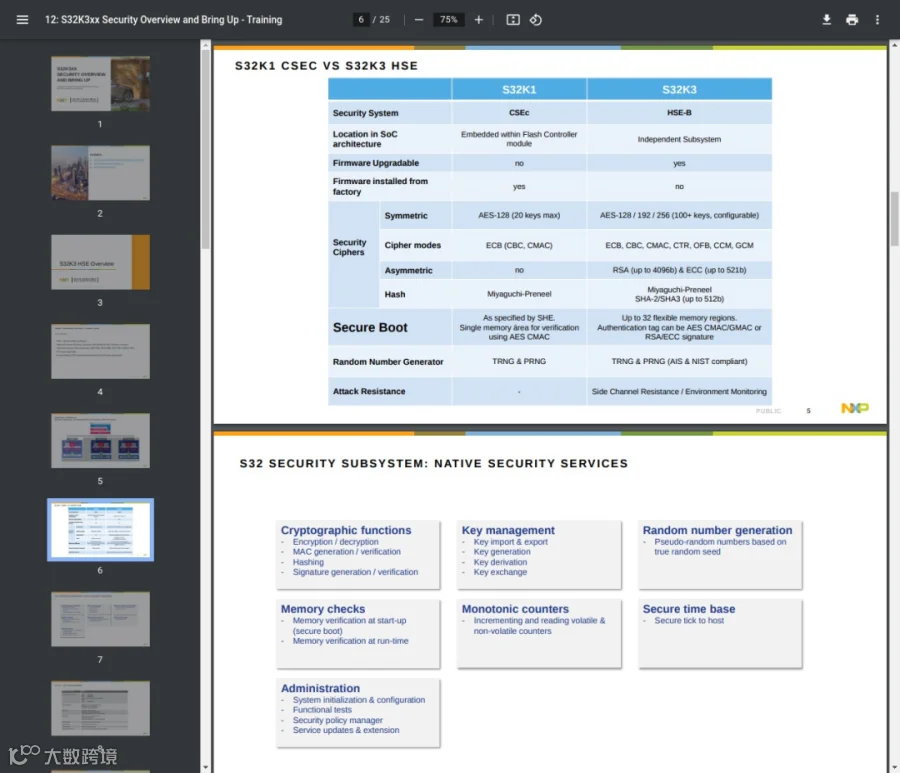

图1: S32K1 CSEc 与 S32K3 HSE-B 关键特性对比 [2]

2.2. S32K3xx HSE模块：面向未来的强大安全核心

与CSEc不同，S32K3xx系列中的HSE模块是一个功能全面的、独立的安全子系统 [3]。它拥有自己的专用处理器核心（Cortex-M0+）、RAM和ROM，并运行着NXP提供的专用固件。这种设计带来了显著的优势：

•独立性与可升级性: HSE作为一个独立的“黑盒”运行，将复杂的安全操作与主应用处理器（Cortex-M7）隔离，提升了整体的安全性。其固件是可升级的，使得NXP可以持续修复潜在漏洞并增加新的安全功能，以应对未来的安全威胁。

•全面的密码学加速: HSE提供了强大的硬件加速能力，支持广泛的密码学算法，包括：

–对称加密: AES-128/192/256，支持ECB, CBC, CMAC, CTR, OFB, CCM, GCM等多种模式。

–非对称加密: RSA（最高4096位）和ECC（最高521位），用于数字签名和密钥交换。

–哈希算法: SHA-2/SHA-3系列（最高512位），以及Miyaguchi-Preneel。

•高级安全功能:

–灵活的安全启动: 支持多达32个灵活的内存区域验证，并且可以使用更安全的非对称算法（RSA/ECC）或对称算法（AES-CMAC/GMAC）进行签名验证。

–强大的密钥管理: 支持超过100个可配置的密钥槽，分为NVM（非易失性）和RAM（易失性）密钥目录，支持密钥的导入、导出、派生和交换等全生命周期管理。

–抗攻击能力: 内置侧信道攻击（SCA）防护和环境监控（如电压、温度异常检测）机制，增强了物理攻击的抵御能力。

凭借其强大的功能和灵活性，S32K3xx的HSE模块是域控制器、中央网关、ADAS系统等需要处理复杂安全任务、满足高等级功能安全（ASIL D/B）和网络安全要求的核心ECU的理想选择。

2.3. 对比分析总结

下表清晰地总结了CSEc与HSE-B之间的核心差异：

3. 安全应用服务软件架构设计

为了将底层硬件的安全能力高效、可靠地提供给上层应用，我们设计了一套分层的安全应用服务软件架构。该架构旨在实现高内聚、低耦合，使上层应用开发与底层硬件细节解耦，从而提高软件的可移植性、可维护性和可扩展性。

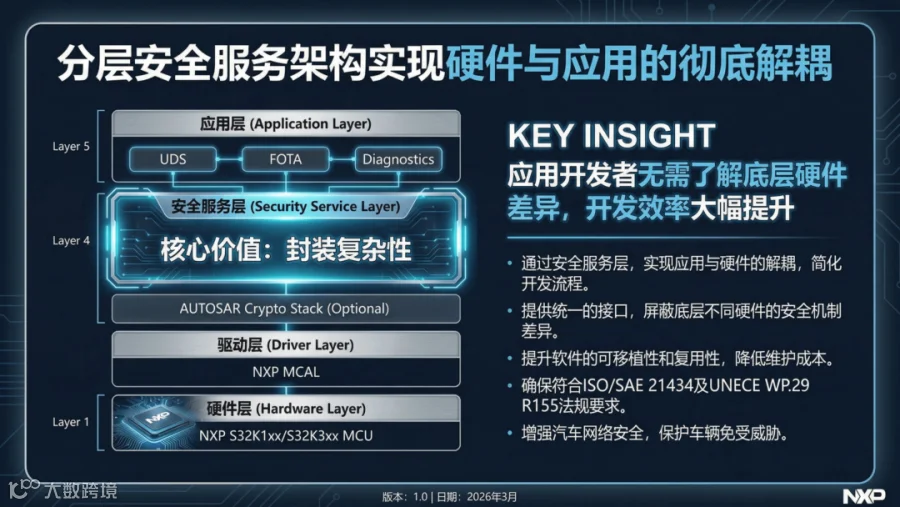

3.1. 软件分层架构

我们提出的软件架构如下图所示，主要分为硬件层、驱动层、安全服务层和应用层。对于遵循AUTOSAR规范的系统，还可引入Crypto Stack（CSM）作为中间件。

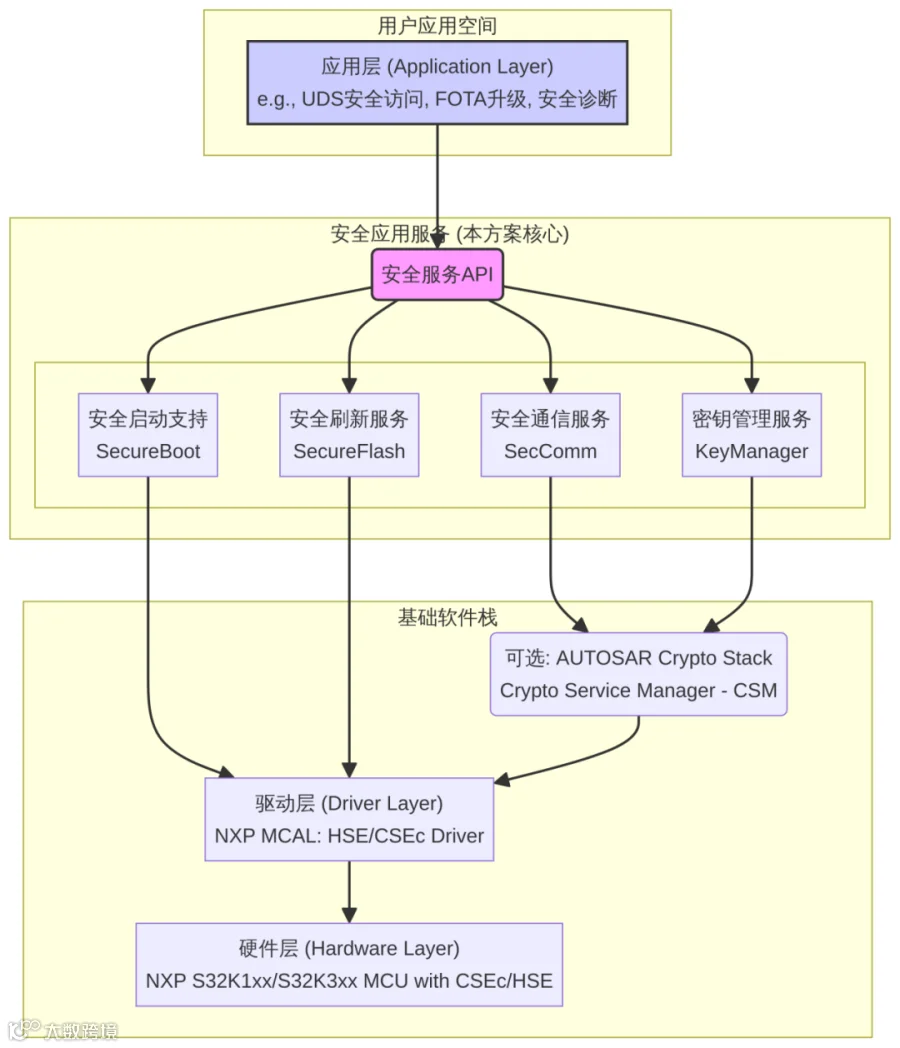

图2: 安全应用服务软件分层架构图

•硬件层 (Hardware Layer): 即NXP S32K1xx/S32K3xx MCU，包含CSEc或HSE硬件安全模块。

•驱动层 (Driver Layer): 由NXP提供的MCAL（Microcontroller Abstraction Layer）软件包中的HSE或CSEc驱动程序组成。该层直接与硬件交互，为其上层提供基础的密码学操作接口。

•(可选) AUTOSAR Crypto Stack: 在AUTOSAR架构中，密码服务管理器（Crypto Service Manager, CSM）提供了标准的密码服务接口。CSM通过Crypto Interface（CRYIF）层与底层的驱动进行交互。使用CSM可以增强软件的标准化和互操作性。

•安全服务层 (Security Service Layer): 这是本解决方案的核心。它构建在驱动层或CSM之上，将底层的、原子化的密码学操作封装成面向应用场景的高级服务。例如，它不再是简单地提供一个“AES加密”接口，而是提供一个“加密CAN报文”的服务接口。该层负责处理与具体安全功能相关的复杂逻辑，如密钥的查找与加载、安全启动的验证流程、FOTA的镜像管理等。通过这种方式，应用层开发者无需关心底层硬件是CSEc还是HSE，也无需处理复杂的密码学协议细节。

•应用层 (Application Layer): 具体的汽车电子功能，如UDS（统一诊断服务）协议栈中的安全访问（Security Access）、FOTA升级客户端、安全诊断等。应用层直接调用安全服务层提供的标准化API来满足其安全需求。

3.2. 设计理念

该架构的核心设计理念是“面向服务的抽象”。通过构建一个独立的安全服务层，我们实现了以下目标：

•硬件解耦: 只要安全服务层提供的API保持稳定，底层硬件从S32K1xx（CSEc）迁移到S32K3xx（HSE），或者未来升级到新的安全硬件，对上层应用代码的影响将降至最低。

•简化应用开发: 应用开发者可以像调用普通函数一样调用高级安全服务，而无需成为密码学专家。这极大地降低了安全功能的开发门槛，提高了开发效率。

•增强健壮性: 将复杂的安全逻辑集中在安全服务层进行统一处理，便于进行严格的测试和验证，从而减少了在各个应用中重复实现安全逻辑可能引入的漏洞。

4. 核心安全应用场景解决方案

基于上述软件架构，我们针对几个最关键的汽车安全应用场景，提供具体的设计方案。

4.1. 安全启动 (Secure Boot)

安全启动是确保ECU固件完整性和真实性的第一道防线，旨在防止未经授权的或被篡改的软件在ECU上运行。

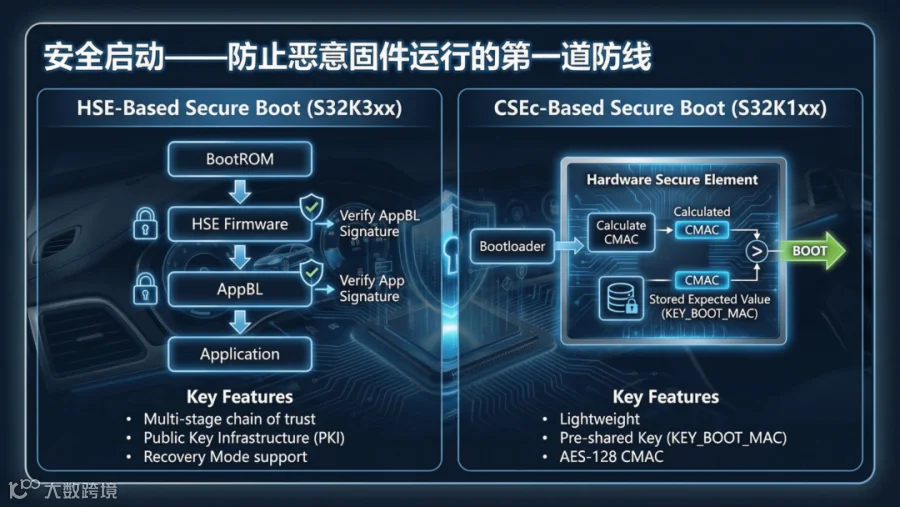

4.1.1. 基于HSE的安全启动流程

对于S32K3xx，利用其强大的HSE模块，可以实现一个非常健壮的多阶段安全启动流程。该流程利用非对称加密算法（如RSA或ECC）进行签名验证，安全性远高于仅使用对称CMAC的方案。

流程说明： 1. 上电/复位后，片上BootROM首先启动，这是一个不可更改的固化代码。 2. BootROM将控制权交给HSE固件。 3. HSE固件使用预置在其中的公钥（或其哈希），验证主机应用引导加载程序（AppBL）的数字签名。该签名在软件开发阶段由对应的私钥生成。 4. 如果签名验证失败，系统将进入停机或错误处理状态，防止恶意代码执行。 5. 如果签名验证成功，AppBL开始执行。 6. AppBL负责验证主应用程序（Application）的签名。为了支持FOTA，通常会设计A/B两个分区，AppBL会依次尝试验证并启动其中一个分区的应用程序。 7. 如果验证成功，则跳转到应用程序代码开始执行，ECU正常工作。 8. 如果所有应用程序镜像都验证失败，系统可进入恢复模式（Recovery Mode），例如，启动一个最小化的程序，允许通过安全通信进行固件修复。

4.1.2. 基于CSEc的安全启动

对于S32K1xx，其安全启动遵循SHE规范，流程相对简化。它使用预共享的密钥（KEY_BOOT_MAC）和AES-128 CMAC算法来验证Bootloader。虽然安全性不及非对称方案，但对于许多应用场景已经足够。其核心思想是：在启动时，CSEc硬件会自动计算Bootloader代码区域的CMAC值，并与一个预先计算并存储在受保护闪存区域（Flash D-Test）中的期望值进行比较。如果两者一致，则启动过程继续；否则，启动失败。

4.2. 安全刷新 / FOTA (Secure Firmware-Over-The-Air)

FOTA是现代汽车实现功能迭代和漏洞修复的关键技术。整个过程必须是安全的，以防止恶意固件被刷入ECU。

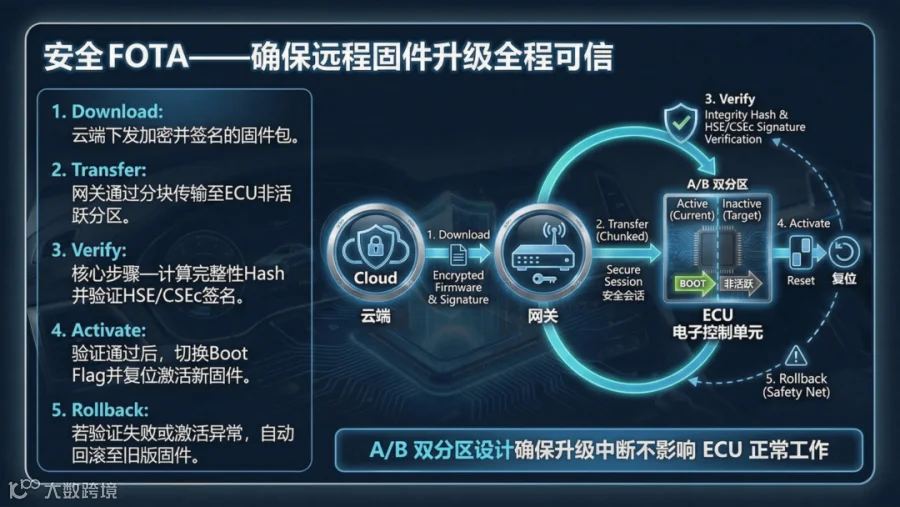

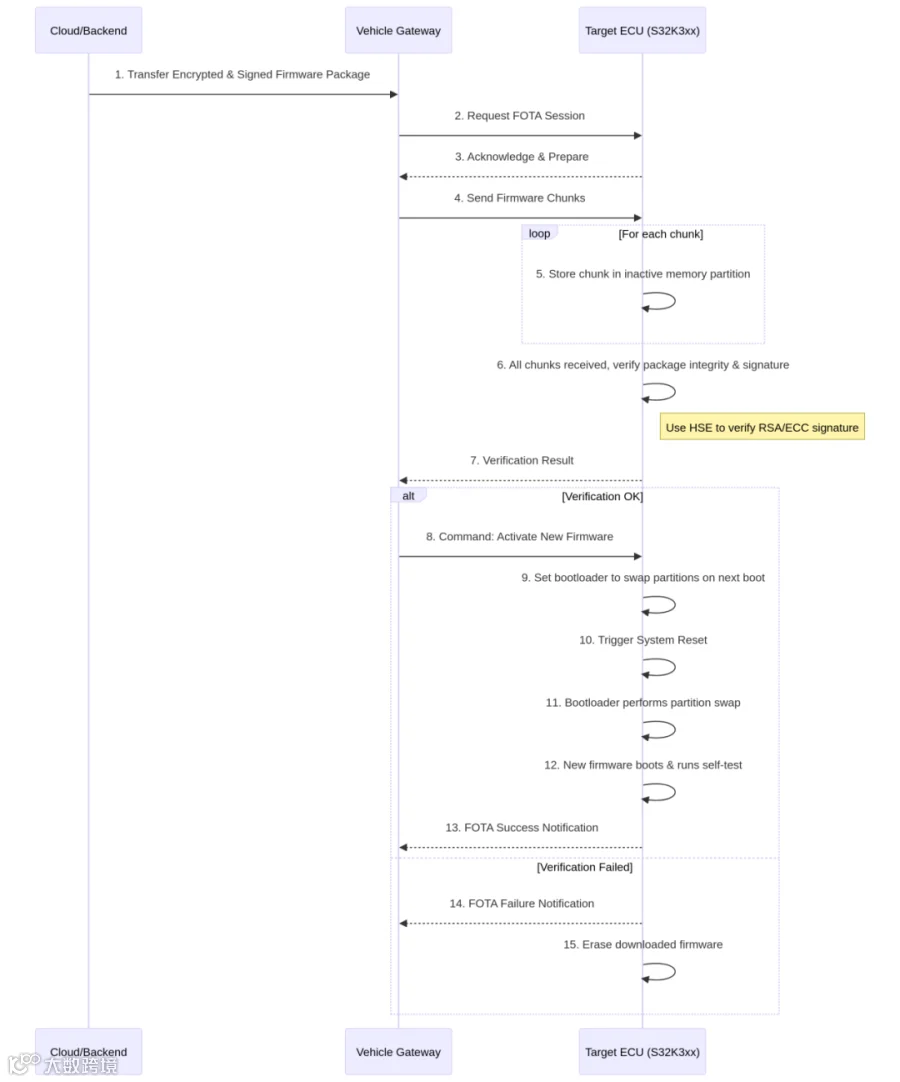

图4: 安全FOTA流程时序图

一个典型的安全FOTA流程如下：

1.获取升级包: 车辆网关（Gateway）从云端服务器获取加密且带有数字签名的固件升级包。

2.启动会话: 网关与目标ECU建立通信，请求启动FOTA会话。

3.传输固件: 固件升级包被分块传输到ECU。ECU将接收到的数据块存储在非活动的（Inactive）内存分区中。这样做可以保证即使FOTA过程中断，ECU仍能从当前运行的固件启动。

4.验证固件: 所有数据块接收完毕后，ECU上的安全服务层将执行关键的安全检查：

–完整性校验: 检查固件包的完整性，例如通过哈希校验。

–签名验证: 调用HSE/CSEc，使用预置的公钥验证升级包的数字签名。这是确保固件来源可信的核心步骤。

5.激活新固件: 签名验证通过后，ECU向网关报告验证成功，并等待激活指令。收到指令后，ECU的Bootloader（或一个专用的FOTA管理程序）会修改启动标志，将非活动分区设置为下一次启动时的活动分区，然后触发系统复位。

6.启动新固件: 系统复位后，安全启动流程会验证并启动新版本的固件。新固件启动后会进行自检，并向网关报告FOTA成功。

7.失败处理: 如果在任何步骤验证失败，ECU都会中止升级过程，丢弃已下载的固件，并向网关报告失败。ECU将继续运行旧版本的固件，保证了系统的安全性。

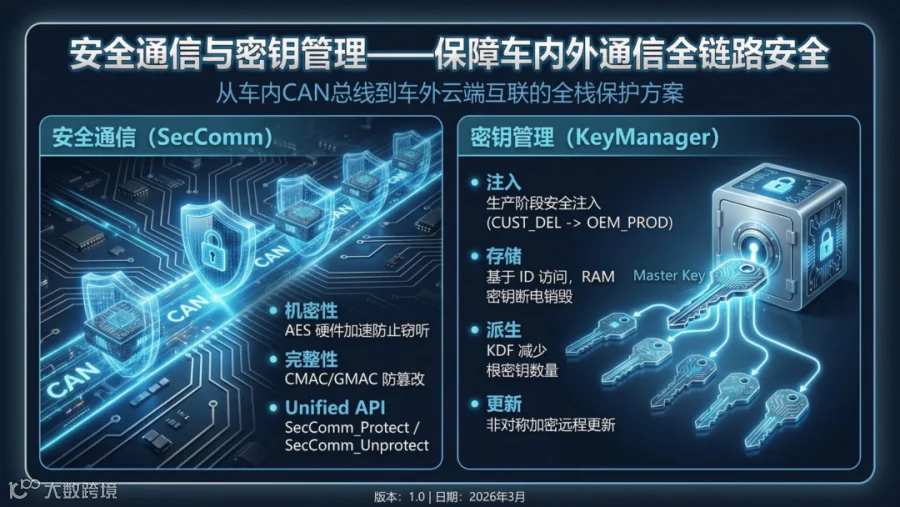

4.3. 安全通信 (Secure Communication)

无论是车内CAN/LIN/Ethernet通信，还是与外部的V2X通信，都需要安全机制来保证报文的机密性、完整性和真实性。

•机密性: 通过加密报文内容，防止被窃听。可以使用HSE/CSEc的AES硬件加速器实现。

•完整性与真实性: 通过为报文附加一个消息认证码（MAC），防止报文被篡改，并确认其来源。可以使用HSE/CSEc的CMAC或GMAC功能实现。

安全服务层可以设计一个SecComm模块，提供如下API：

// 伪代码示例
// 加密并生成MAC
SecComm_Protect(IN can_msg, OUT secure_can_msg);

// 验证MAC并解密
SecComm_Unprotect(IN secure_can_msg, OUT can_msg);

SecComm模块内部会处理密钥的获取、加密模式的选择、IV（初始化向量）的管理等复杂细节，使得应用层可以非常方便地收发安全报文。

4.4. 密钥管理 (Key Management)

密钥是所有密码学操作的基础，其全生命周期的安全至关重要。本方案提供一个KeyManager服务模块来应对这一挑战。

•密钥注入: 在ECU生产阶段，利用HSE的生命周期管理功能，可以在一个受控的环境下（当芯片处于CUST_DEL生命周期时）将初始密钥安全地注入到HSE的NVM密钥目录中。一旦注入完成，可以将生命周期推进到OEM_PROD，此时密钥的导出和修改将受到严格限制。

•密钥存储: KeyManager模块负责管理存储在HSE/CSEc中的密钥。它向上层提供基于密钥ID的访问机制，而不是直接暴露密钥内容。对于需要动态生成的会话密钥，可以存储在HSE的RAM密钥目录中，断电即销毁。

•密钥派生: 为了减少存储的根密钥数量，可以利用HSE的密钥派生功能（KDF），从一个主密钥派生出多个不同用途的子密钥。

•密钥更新: KeyManager可以支持安全的远程密钥更新流程，例如通过一个使用非对称加密保护的协议来更新对称通信密钥。

5. 客户安全应用服务代码实现框架

为了将上述解决方案落地，我们提供一个具体的服务代码实现框架。该框架以C语言实现，具有高度的可移植性，可以方便地集成到客户现有的软件项目中，无论是基于AUTOSAR还是非AUTOSAR（如裸机或RTOS）的架构。

5.1. 服务模块划分

安全服务层被划分为几个功能内聚的模块：

•SecApp_Crypto.c/.h: 密码学操作封装模块。该模块提供了一层抽象，统一了对CSEc和HSE驱动的调用。它向上层提供与具体硬件无关的密码学API。

•SecApp_KeyManager.c/.h: 密钥管理模块。负责密钥的加载、存储、派生和销毁。它维护一个逻辑密钥句柄与物理密钥槽之间的映射关系。

•SecApp_SecureBoot.c/.h: 安全启动支持模块。该模块包含在Bootloader中执行的代码，负责调用SecApp_Crypto来验证应用程序的签名。

•SecApp_Flasher.c/.h: 安全刷新逻辑模块。实现FOTA流程中的固件验证、分区管理和激活逻辑。

•SecApp_Com.c/.h: 安全通信模块。提供对上层（如CAN报文处理任务）的报文保护和解保护服务。

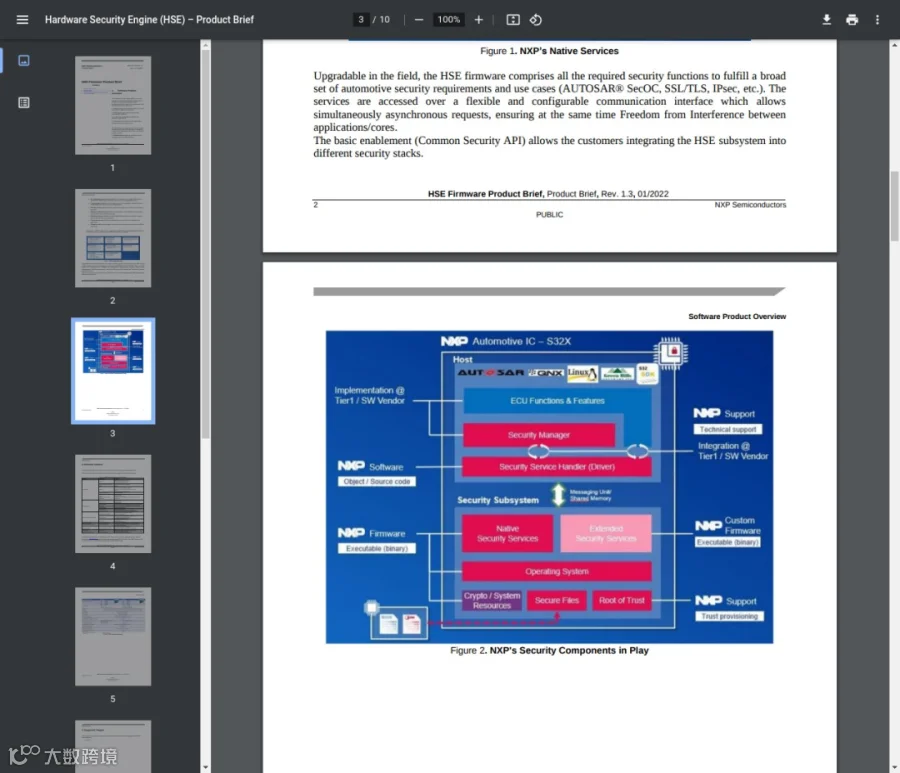

图5: NXP官方安全组件交互示意图 [3]

5.2. 接口定义示例 (伪代码)

以下是SecApp_Crypto.h中可能定义的接口示例：

/**
 * @brief 使用非对称加密算法验证签名
 * @paramkeyHandle 验证所用公钥的句柄
 * @paramhash      待验证数据的哈希值
 * @paramsignature 签名
 * @return SEC_APP_OK or SEC_APP_ERROR
 */
SecApp_Status_t SecApp_Crypto_VerifySignature(KeyHandle_t keyHandle, constuint8_t* hash, constuint8_t* signature);

/**
 * @brief 使用AES-CMAC计算MAC
 * @paramkeyHandle 计算所用密钥的句柄
 * @paramdata      输入数据
 * @paramdataLen   数据长度
 * @paramoutMac    输出的MAC值
 * @return SEC_APP_OK or SEC_APP_ERROR
 */
SecApp_Status_t SecApp_Crypto_GenerateCmac(KeyHandle_t keyHandle, constuint8_t* data, uint32_t dataLen, uint8_t* outMac);

5.3. 集成与配置

•配置文件: 提供一个SecApp_Cfg.h文件，允许用户根据目标硬件（S32K1xx或S32K3xx）和应用需求进行裁剪和配置。例如，宏定义SEC_APP_TARGET_S32K3或SEC_APP_TARGET_S32K1可以控制条件编译，以调用不同的底层驱动。

•集成步骤:

1.将安全服务层的所有.c和.h文件添加到客户的工程中。

2.在SecApp_Cfg.h中完成平台和功能的配置。

3.在应用层代码中包含SecApp_*.h头文件并调用其API。

4.对于Bootloader，集成SecApp_SecureBoot模块。

6. 结论与展望

本报告深入分析了NXP S32K1xx和S32K3xx系列MCU在硬件安全能力上的差异与定位，并在此基础上提出了一套完整、分层的安全应用服务软件解决方案。该方案通过构建一个独立的、面向服务的安全层，成功地将上层应用与底层硬件解耦，为客户在安全启动、安全通信、安全刷新和密钥管理等核心场景中提供了清晰、可落地的实现框架。采用本方案，客户可以：

•加速产品上市: 无需从零开始研究复杂的安全协议和密码学实现，复用经过验证的服务代码框架，显著缩短开发周期。

•降低技术风险: 避免因安全逻辑实现不当而引入漏洞，方案的核心模块经过精心设计和审查，保证了健壮性。

•提升软件可维护性: 清晰的架构和标准化的API使得软件的维护和未来升级变得更加容易。

展望未来，随着软件定义汽车（SDV）时代的到来，车载软件的复杂性和更新频率将持续增加。本方案的模块化和可扩展设计，使其能够平滑地集成未来新的安全需求，例如：

•入侵检测系统（IDS）: 通过在安全服务层增加监控和异常检测模块，分析ECU的通信行为和系统调用，以检测潜在的攻击。

•V2X安全: 扩展SecApp_Com模块以支持V2X通信所需的专用密码学协议（如ETSI ITS G5标准）。

最终，通过提供这套从硬件特性解析到上层应用实现的全栈式解决方案，我们旨在赋能客户，使其能够更加从容地应对汽车网络安全的挑战，共同构建下一代安全、可靠的智能网联汽车。
