一、前言

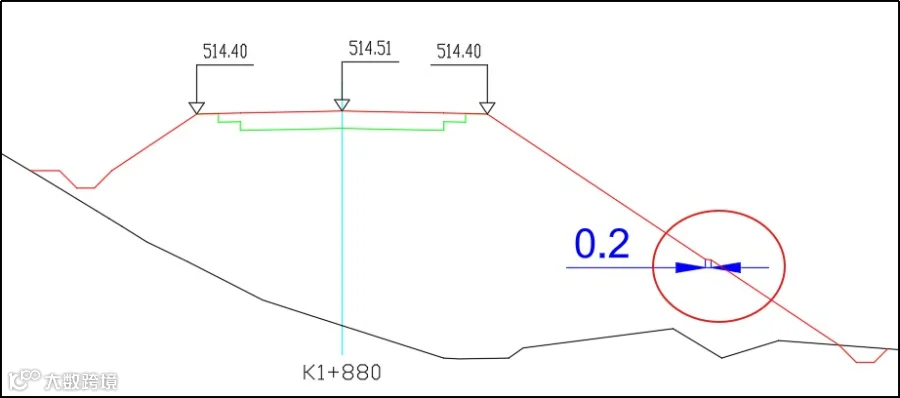

最近在与纬地软件用户进行软件使用问题沟通过程中，发现有用户朋友遇到了这样的问题：在边坡设计参数编辑时，输入的坡高值为0.2m，但是在横断面戴帽绘图后，发现该段边坡的坡高并不是0.2m，而该段边坡的宽度却是0.2m，如下图1所示。
图1 横断面边坡问题截图
部分用户可能也会产生疑惑：明明设置的坡高，横断面戴帽后坡高值却变成了坡宽值，这是怎么回事呢？是不是软件这里计算出错了呢？
这里先明确说明一下，以上问题并非软件计算出错，也不是程序存在 bug，而是因为没有彻底了解边坡设计参数的设置逻辑而导致的。接下来我们将带着这个问题，为大家详细介绍说明纬地软件边坡设计参数的相关设置，帮大家理清思路、正确设置边坡设计参数，避免再出现此类问题。
二、纬地软件边坡设计参数说明及不同类型边坡形式的设置
纬地软件将道路项目边坡设计数据存储于参数控制数据文件（*.ctr）中，我们可以在该文件中对填、挖方边坡数据进行参数设置、分段等的操作，如下图2。
图2 ctr文件中的边坡数据
边坡参数的每一组数据中包含：坡度、控制坡高、最大坡高、砌护。其中坡度有正、负之分，正值表示边坡方向向上，负值表示边坡向下。关于控制坡高的应用，我们之前在纬地软件微信公众号已经发布过相应的文章，此处不再做详细说明。具体请参考以下链接：
如何快捷实现横断面多级边坡的自动控制设计？（一）——纬地软件应用秘笈系列
如何快捷实现横断面多级边坡的自动控制设计？（二）——纬地软件应用秘笈系列
以下我们主要对坡度和最大坡高做以说明。
（1）边坡坡度大于（陡于）1:5时，最大坡高值表示该段边坡的坡高

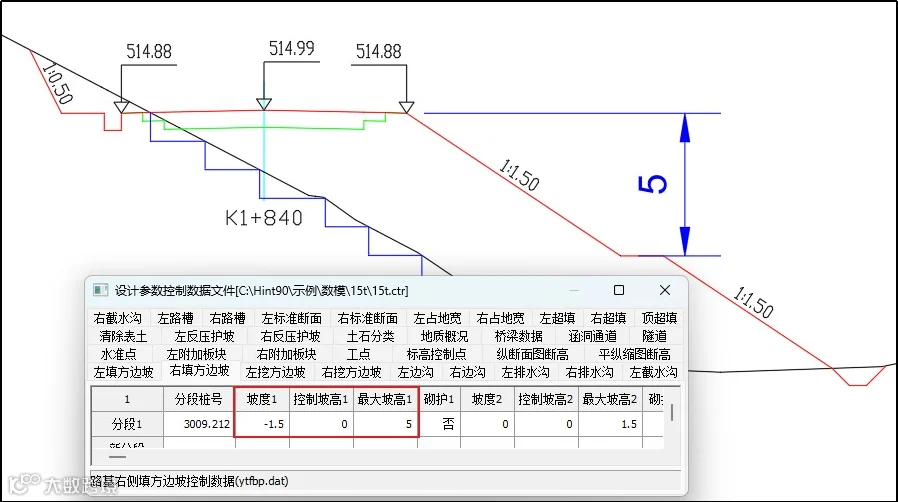

当横断面边坡的坡度大于（陡于）1:5时，例如坡度为1:4.5,1:3,1:1.5时，边坡数据中最大坡高值代表该边坡的高度即坡高。例如下图3，第一组边坡的坡度为1:1.5，最大坡高为5m，这时边坡坡度是大于1:5的，那么该级边坡的坡高即为最大坡高值5m。

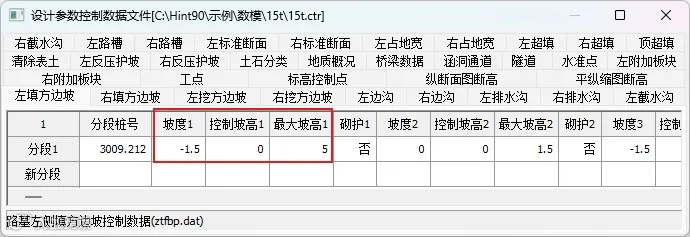

图3 边坡坡度大于1:5时最大坡高为坡高值
（2）当边坡坡度小于等于1:5时，最大坡高值表示该段边坡的坡宽

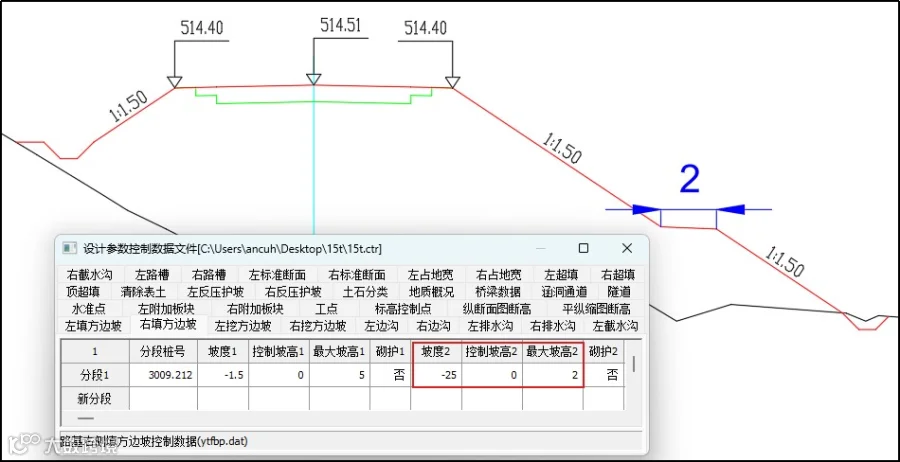

当横断面边坡的坡度小于（缓于）等于1:5时，例如坡度为1:5,1:10,1:25时，边坡数据中最大坡高值代表该段边坡的坡宽。例如下图4，第二组边坡的坡度为1:25，最大坡高为2m，这时边坡的坡度是小于1:5的，这时最大坡高2m就表示这段边坡的宽度为2m。
图4 边坡坡度小于等于1:5时最大坡高为坡宽值
以上说明均以填方边坡为例，挖方边坡同理，此处不再赘述。通过上述边坡参数设置的相关说明，我们也已理清这位用户朋友所提问题的成因。
除了以上常规边坡形式的设置，纬地软件对于其他类型的边坡也都是支持的：比如边坡平台、护坡道、碎落台等需要设置平坡的情况、垂直向上或者垂直向下的边坡、倒坡（半山洞式路堑）等边坡类型。以下我们简单介绍下这几种类型的边坡参数设置方法。
水平坡的设置方法：将坡度设置为0，即表示该段边坡为水平坡，此时最大坡高表示水平坡的宽度。
垂直坡的设置方法：坡度设置为9999表示垂直向上的坡，坡度设置为-9999表示垂直向下的坡。

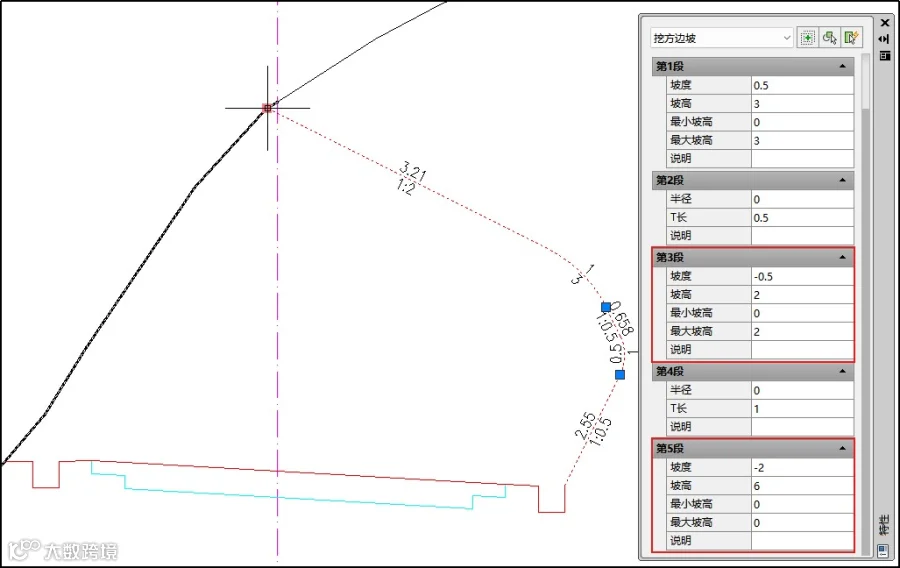

倒坡（半山洞式路堑）的设置方法：纬地智能横断面设计模块，支持倒坡的设置。常规挖方边坡的坡度为正值，倒坡设置时，将需要设置倒坡的挖方坡段的坡度设置为负值即可。再结合弧形边坡的设置，可实现倒坡倒角处的平滑过渡处理，具体设置参见下图5：
图5 倒坡（半山洞式路堑）的设置方法
三、小结
通过上述对横断面边坡参数设置的详细说明，相信在今后的道路边坡设计工作中，只要我们理清思路、熟练掌握纬地软件在坡度、坡高等关键参数的设置逻辑，就能高效、精准地完成横断面边坡设计。
此外，针对道路工程中常见的各类特殊边坡或非常规边坡形式，如水平边坡、垂直边坡、倒坡等，纬地软件同样提供了灵活便捷的参数化设置方式，可根据设计需求进行灵活设置，轻松实现复杂断面的横断面边坡设计需求。
