现场监控＋后处理检测，3D打印质量保障“组合拳”- 大数跨境

首页

现场监控＋后处理检测，3D打印质量保障“组合拳”

荣格增材制造

2026-04-28

导读：一个抢时间，一个保底线，别再只靠打完再验

现场监控是目前金属3D打印领域最受关注的方向之一。把它和传统的后处理检测放在一起看，能更清楚地理解各自的价值。本文通过将现场监控与后处理检测做对比，看看两者各自的优势所在。

Part 1

一个抢时间，一个保底线

现场监控的核心是在零件打印过程中实时发现异常，这样就能立刻采取措施，避免缺陷、无效打印和不必要的停机。及早叫停一次失败的打印，可以省下不少时间和材料成本，同时也能加快设备和零件的认证进度。借助多种传感器数据，现场监控能让人更深入地了解整个打印过程。

后处理检测则是等零件打完，再用CT扫描、金相分析、拉伸测试等方法去验证质量。这类检测通常又贵又慢，而且发现问题时已经晚了，没法补救。虽然它在某些场景下必不可少，但确实会拖慢生产节奏、拉高成本。

两者最大的区别在于时间。有了实时或近乎实时的数据，就能更早地做决定，从而提升质量、降低废品率。对于要求高、批量大的生产来说，信息来得越早，结果通常就越好。

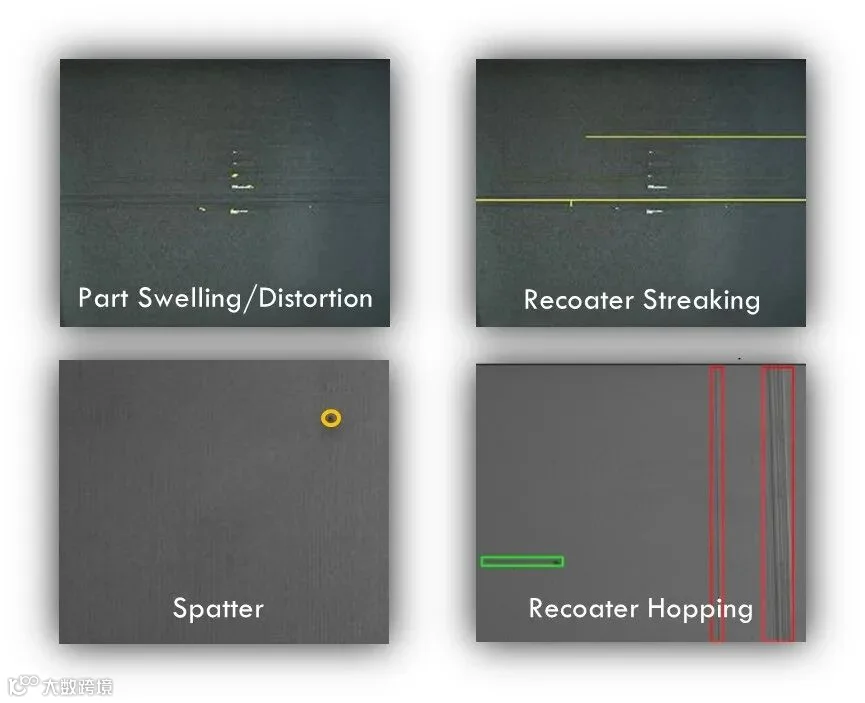

使用光学相机在激光粉末床熔融系统中检测到的一些逐层粉末床异常示例

Part 2

监控数据的三种玩法

采取不同的监控方式，就决定了看到的缺陷类型也不一样。现场监控擅长在问题发生时抓住它们，比如飞溅、气孔、熔合不良、过热、层形状偏差等。在粉末床工艺中，还能发现刮刀条纹、粉末缺料、零件鼓起等问题。这些早期信号可以在缺陷完全形成之前就发出预警。

现场监控标记出来的问题，可以提醒后处理阶段对哪些零件多加留意。另外，后处理检测很多时候用的是试块，不是零件本身；而现场监控能覆盖整个打印过程的所有零件，这对那些大到没法塞进CT机的大型零件来说尤其重要。当然，后处理检测也能看到打印过程中肉眼捕捉不到的次表面或内部缺陷，比如气孔。

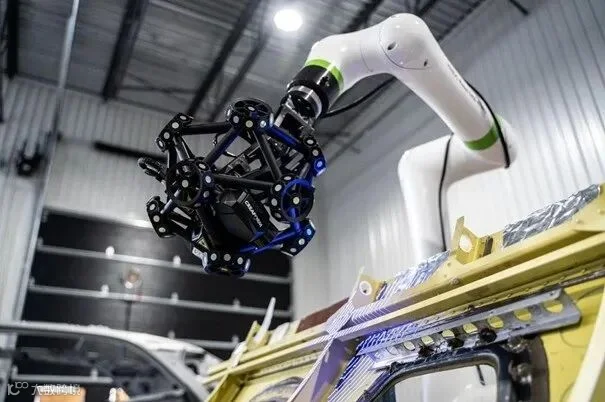

使用机器人移动扫描仪进行过程内检测，为扩展现有技术提供了一种便捷的方式

在实际生产中，监控数据的应用方式大致分三种：第一种是实时干预，也就是系统发现异常后报警，比如零件出问题或温度偏差太大，操作员判断后决定是否停止打印。这是目前最常见、最容易上手的方式，能直接省下材料和时间，投资回报很清晰。

第二种是批次间持续改进。工程师不打乱当前正在进行的打印，而是等打完后再去分析数据，发现那些微小但值得注意的趋势，然后为下一次打印调整工艺参数。这种方式不需要破坏已有的认证框架，又能一步步提升质量和良率。

第三种是全自动闭环控制，目前还不太成熟，主要卡在认证上。对于航空航天、医疗这些行业来说，机器如果自己随意改参数（比如激光功率、扫描速度），就等于在运行中不断创造出新的未经认证的工艺组合，验证起来太难了。所以这项技术目前基本还在研发阶段。

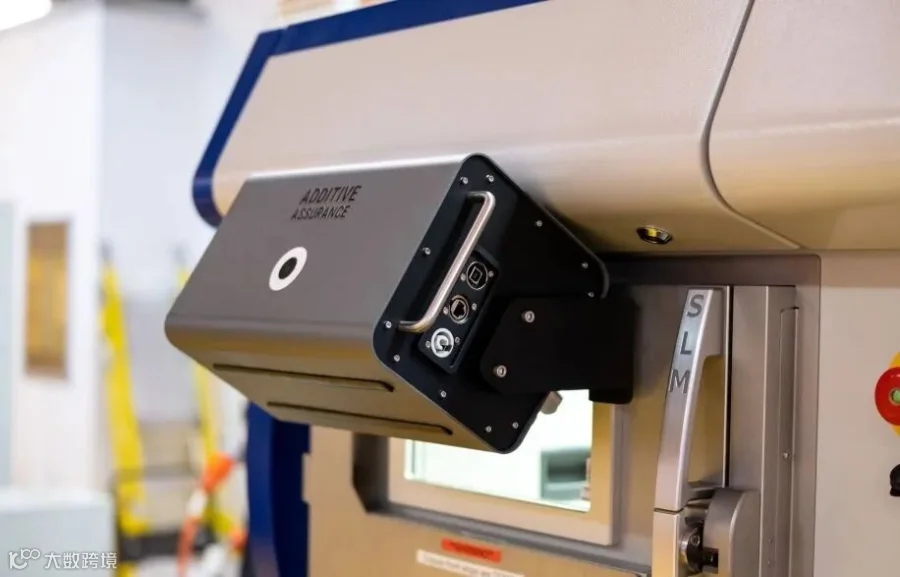

AMiRIS

Part 3

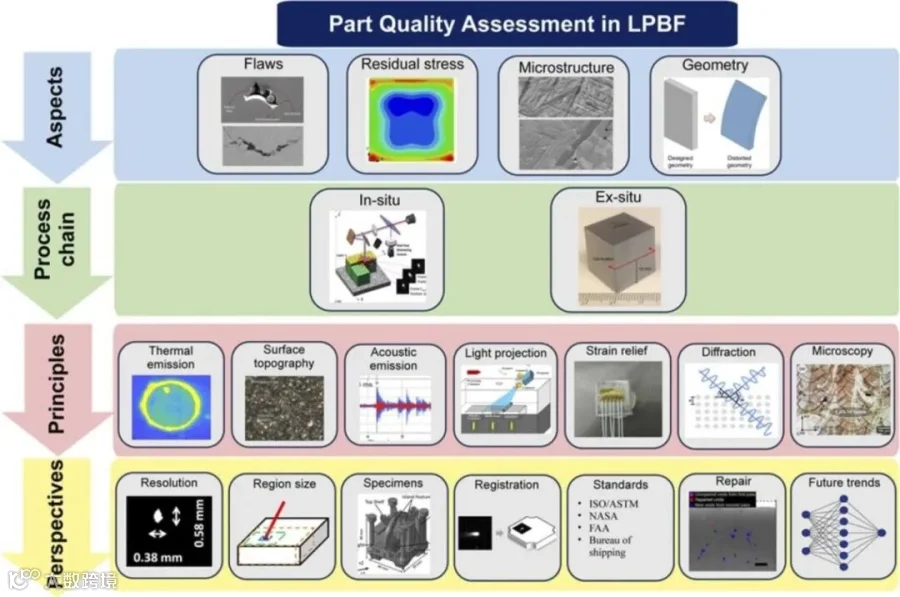

质量保障的“组合拳”

先说说AMiRIS，来自Additive Assurance公司。它主要用近红外长曝光传感技术，能识别熔合不良、气孔、裂纹、变形等内部缺陷，也能发现刮刀问题、飞溅这些宏观问题。分辨率达到每像素30-40微米，对小至82微米的缺陷有95%的检测置信度，这个水平已经可以跟传统无损检测方法直接对比了。目前用户主要用它做开环控制和前馈改进。

使用近红外长曝光方法创建的层合成图像

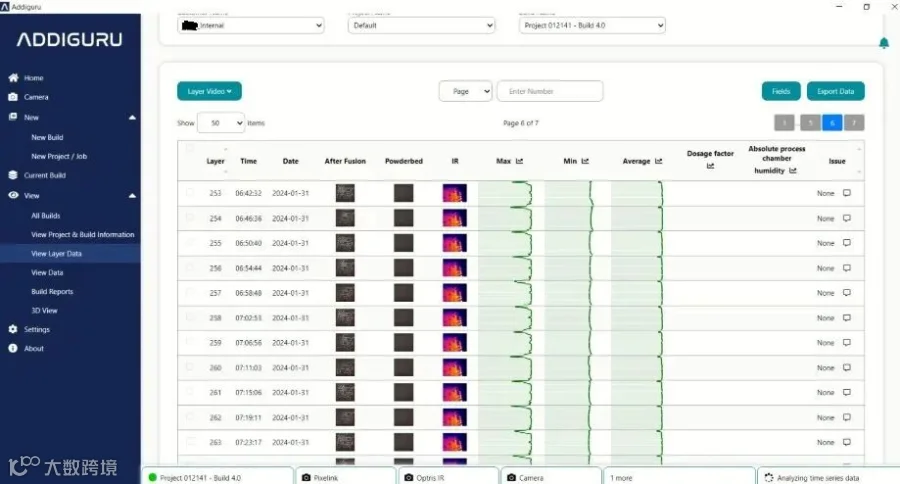

另一个是ADDIGURU，这家企业是Formnext 2020亮相的初创公司。它做的是多模态现场监控，用AI平台逐层分析热学、光学等传感器数据，实时发现异常。操作员可以当场调整停留时间、激光功率、扫描速度、填充策略等参数。他们相信现场监控会大大减少后处理检测的依赖，但也承认航空航天、国防这些高关键度领域，还是少不了最后一道成品检测。
