电子科技大学 × 北京应用物理与计算数学研究所 × 清华 | CAT：Swin-T + 液滴增强做金属表面缺陷检测，KSDD2 像素级 AUROC 99.54%

第一是样本稀缺：KSDD2 训练集 2,331 张全部为正常图像，评估集 1,005 张里正常 894 张、缺陷只有 111 张，模型必须仅靠正常样本学习"什么是异常"。第二是缺陷与背景高度相似：KSDD2 中典型缺陷包括宽 2–5 px 的划痕、长 10–50 px 的线性裂纹、面积 20–100 px² 的腐蚀痕迹，再叠加金属表面的高反射性和刚性纹理，常规 CNN 很容易把这些细微缺陷漏掉。第三是跨场景泛化困难：MTD 是 1,200 张磁瓦图像（900 正常 / 300 缺陷），含直径 < 3 px 的针孔与宽度 < 1 px 的发丝裂纹；RSDD 是 800 张高分辨率轨面图像（600 正常 / 200 缺陷），缺陷是长 50–200 px、宽 1–3 px 的细长划痕，并伴随阳光过曝、隧道欠曝等光照波动；KSDD1 则只有 500 张（380 正常 / 120 缺陷），用于验证模型对低标注数据的兼容性。

更深层的挑战在于：CutPaste、NSA 这类通用合成策略并不能反映金属表面的物理特性（氧化斑点、腐蚀凹坑），传统 ℓ₂ 重构损失对所有像素一视同仁，往往让模型过拟合到"伪缺陷"，而不是学到真正具有判别力的表征。CAT 的设计思路就是用四个组件协同解决这三层问题。

二、CAT 核心架构与设计方法

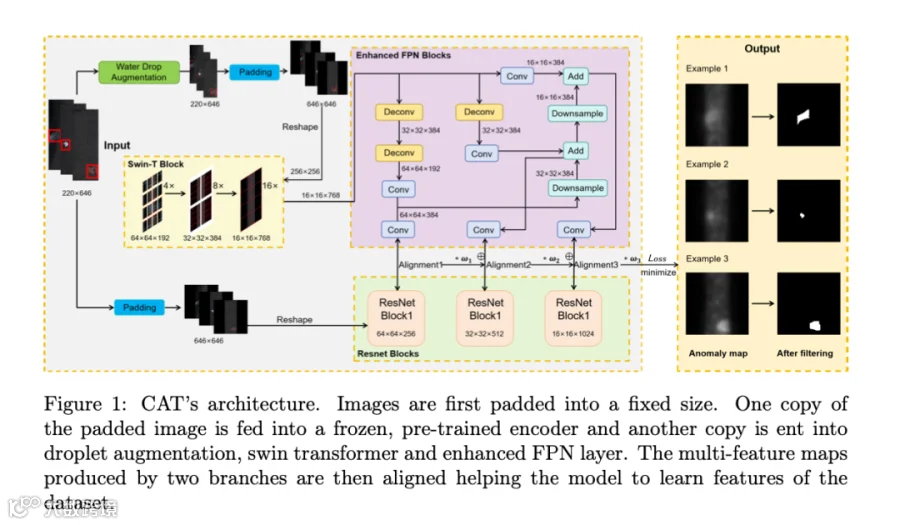

CAT 由四个互相耦合的组件构成：(A) Swin-T 主干 + 冻结 ResNet-50 双分支、(B) 多尺度特征金字塔 MSF-FPN、(C) 物理先验的液滴增强、(D) 加权对比损失。

图片来源于原论文

非对称双分支主干（ADBN）是整个框架的骨架。第一条分支负责 anomaly-aware：输入图像先经过 Droplet Augmentation 注入物理上合理的合成缺陷，再用 Swin-T 提取层次化特征——其窗口多头自注意力（W-MSA）和移动窗口注意力（SW-MSA）能在窗口内做局部建模、跨窗口做长距离依赖。第二条分支专注于 defect-free reference：原图直接进入冻结的 ResNet-50，提供稳定的正常纹理基线。两条分支在共享嵌入空间中对齐特征，使模型既能感知缺陷扰动又不被合成噪声污染。

MSF-FPN在标准 FPN 的 top-down 路径之外加了一条 bottom-up 路径：高层语义经 2×2 转置卷积上采样、双线性插值后与低层特征逐元素相加；低层富含纹理细节的特征再向上传播注入深层。这种双向融合显式缓解了"高层语义压住低层细节"的问题，让微缺陷定位与大区域语义判别能同时受益。

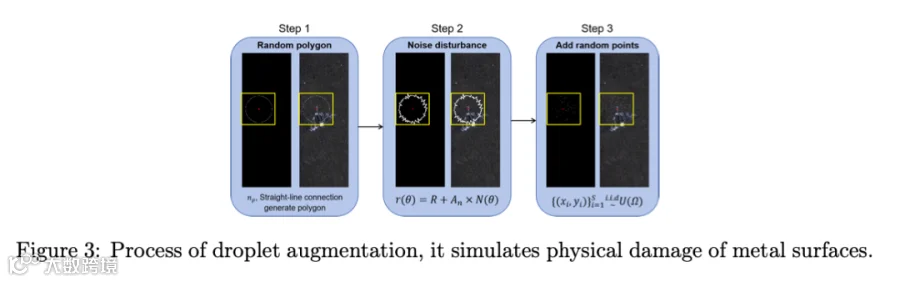

液滴增强借鉴金属氧化斑点的物理形成过程。算法先随机选中心点  ，构造一个 边正多边形（论文取 64–128，基础半径 从 10 到图像宽度一半之间随机采样），然后用一维 Perlin 噪声把每个角度上的半径扰动为 ，其中 是连续平滑的噪声、 在 与 之间采样以控制畸变幅度，由此把规则多边形变成边界扩散、形态自然的"液滴"区域；接着在区域内以 – 的低概率稀疏注入高亮点，模拟氧化斑或反光凹坑。

训练阶段对 100% 训练图像应用，点数 25–128、半径 10–图像宽度。论文用 SSIM/PSNR 与 Color jitter、Sharpening、Motion blur、Gaussian blur、Patch swapping 等做了对比，Water-drop 的 SSIM0.436、PSNR25.27 dB均高于其余方法。

图片来源于原论文

加权对比损失在 anchor  、其增强正样本  与负样本集合  上定义。先用余弦相似度  与对应的余弦距离  ，损失函数为：

其中权重  通过对相似度做温度系数为  的 softmax 归一化：

这样越靠近 anchor 的"硬负样本"权重越大，迫使模型把注意力集中到最容易混淆的正常区域上，配合 MSF-FPN 的多尺度特征，可对不同尺度的负样本自适应分配重要性。

三、实验设置与评估指标

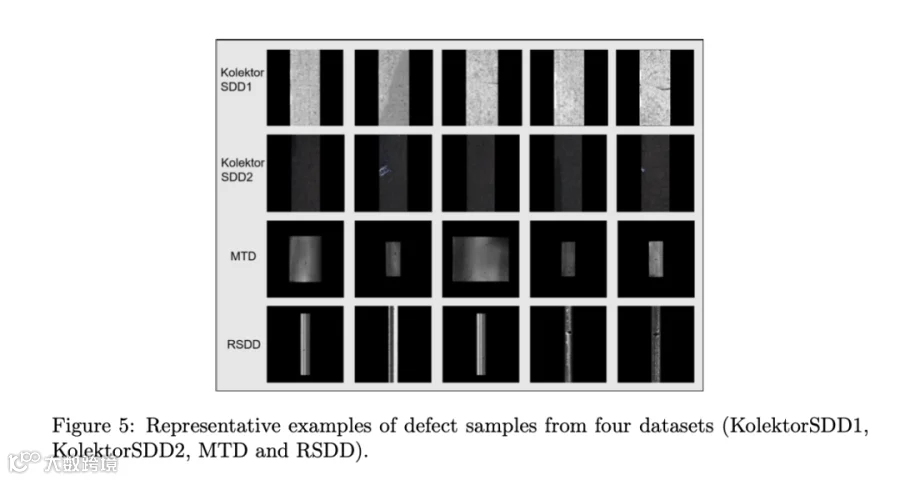

论文把 KSDD2 作为唯一训练来源，同时把 KSDD1、MTD、RSDD 作为完全未见数据集，专门考察跨版本、跨材料、跨场景泛化能力。KSDD2 训练集 2,331 张均为正常样本，评估集 1,005 张包含 894 张正常图像与 111 张缺陷图像；KSDD1 为 500 张（380 正常 / 120 缺陷），MTD 为 1,200 张（900 正常 / 300 缺陷），RSDD 为 800 张（600 正常 / 200 缺陷）。这种设置更贴近工业现场：缺陷样本稀缺，且生产线、材质、光照一变，模型很容易失效。

评估指标同时覆盖图像级、像素级、区域级和边界级。Image-level AUROC 衡量模型区分正常/缺陷图像的能力；Pixel-level AUROC 衡量 anomaly map 的像素级定位质量；Per-region Overlap（IoU）衡量预测缺陷区域与真值区域的空间重合； 反映检测 precision-recall 权衡； 更强调缺陷边界与定位精度。论文没有只报一个 AUROC，而是把分类、分割、检测、定位拆开评估，这也解释了为什么 CAT 在 Pixel-AUROC 很高时，仍需要关注  这类更苛刻指标。

训练实现保持相对克制：PyTorch 2.8.0 + CUDA 12.8，单张 NVIDIA A800 80GB PCIe；ResNet-50 使用预训练初始化；Adam 优化器（ 、 ），学习率 0.0005，batch size 64，共 200 epoch，随机种子 54。所有图像统一 resize 到 256×256，训练阶段使用概率 0.5 的随机水平翻转，并对 100% 训练图像使用 Droplet Augmentation，点数从 25 到 128 随机采样、半径从 10 到图像宽度随机采样。这个设置让后续消融能够相对清晰地回答一个问题：性能提升到底来自 Swin-T、MSF-FPN、液滴增强和加权对比损失中的哪一部分。

图片来源于原论文

四、实验结果与对比

消融——组件单独贡献（KSDD2）。以 ViT + 标准 FPN + ℓ₂ 重构作为基线：Image-AUROC 89.70%、Pixel-AUROC 99.47%、Per-region Overlap 95.10%、 0.77、 0.37。Swin-T（A only）把 Image-AUROC 提到 92.00%（+2.30 pp），MSF-FPN（B only）91.30%（+1.60 pp），Droplet Aug.（C only）91.70%（+2.00 pp），Weighted Loss（D only）91.80%（+2.10 pp）。

消融——逐组件移除（KSDD2）。完整 CAT 在 KSDD2 上达到 Image-AUROC 93.80%、Pixel-AUROC 99.54%、Per-region Overlap 95.80%、 0.824、 0.49。移除 Swin-T 是最严重的一击：Image-AUROC 直接跌到 91.30%（ΔAUROC = 2.50%）， 从 0.49 掉到 0.40。移除 Weighted Loss 让 Per-region Overlap 从 95.80% 掉到 93.90%（ΔPRO = 1.90%）、 0.45。Droplet Aug. 与 MSF-FPN 的移除影响相对温和但不可忽略。

KSDD2 上与现有方法横向对比。CAT 在 Pixel-AUROC 上比 MMR（99.45%）高 0.39 pp、比 ReContrast（99.11%）高 0.43 pp、比 SuperSimpleNet（99.10%）高 0.44 pp、比 DFR（99.15%）高 0.39 pp；Image-AUROC 与 DFR 并列 93.80%，高于 MMR 92.29%、ReContrast 90.86%、SuperSimpleNet 87.60%。三个通用语义分割基线（PSPNet、CCNet、MobileNet）在像素级和区域级指标上明显不足——例如 PSPNet Pixel-AUROC 只有 79.16%、Per-region Overlap 仅 5.52%，证明用通用分割网络硬套小样本工业缺陷场景效果有限。

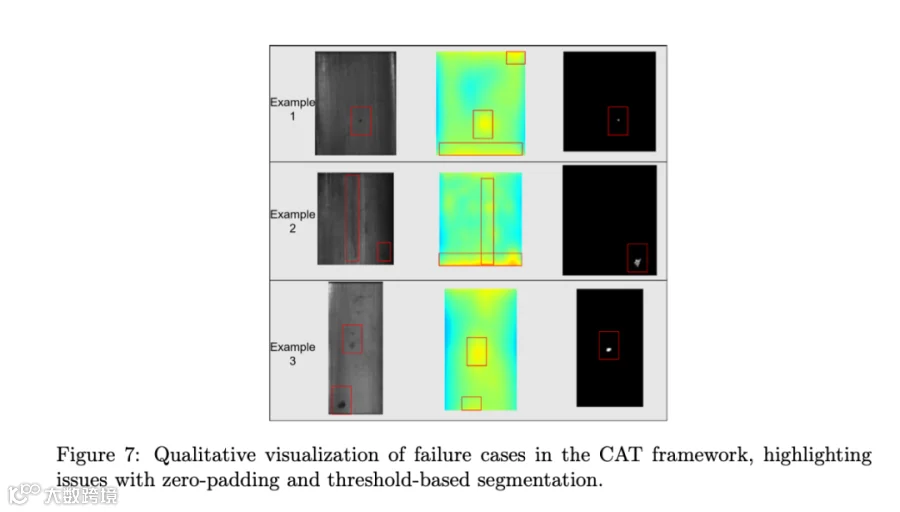

跨数据集泛化。模型只在 KSDD2 上训练，直接迁移到三个未见数据集：KSDD1 上 Image-AUROC 55.20%、Pixel-AUROC 91.86%、Per-region Overlap 62.60%、 0.0021，所有指标领先全部对比方法；MTD 上 Image-AUROC 56.00%、Pixel-AUROC 89.00%、Per-region Overlap 65.20%、 0.36、 0.032；RSDD 上 Pixel-AUROC 97.89%、Per-region Overlap 45.00%、 0.0058，同样优于所有对比方法。论文也客观指出两个失败模式：一是为满足 Transformer 的方形输入用零填充会引入纯黑大块背景，可能稀释浅层特征；二是把 anomaly map 转 binary 时使用固定阈值 0.5，跨域时高置信度区域可能因得分低于 0.5 被错误抹除，建议改用自适应阈值或基于百分位/局部对比度的动态校准。

图片来源于原论文

五、总结与思考

CAT 的价值在于把"全局建模 + 多尺度融合 + 物理先验增强 + 硬负挖掘"四个层面拼成一个仅用正常样本训练的统一框架，并在 KSDD2 上取得 Pixel-AUROC 99.54% / Image-AUROC 93.80% 的成绩，跨 KSDD1、MTD、RSDD 三个未见数据集仍稳定领先。

它对工业落地的启发是清晰的：单纯换主干或换损失，往往触不到金属缺陷检测的天花板；真正的提升来自主干、特征融合、增强策略与损失函数四个层面的协同改造。同时，Per-region Overlap、 、 等指标的差异提醒读者：分类、检测、定位精度需要分别衡量。

后续工作的两条路径相对明确——一是把零填充替换为自适应/内容感知的填充以保留空间分布，二是用基于百分位或局部对比度的可学习阈值替代固定 0.5，让模型在更广的工业场景里都能保持稳定。
