上海人工智能实验室 + 国内外6所高校联合推出 IterCAD：4B 小模型重塑工业 CAD 自动化，报错率95%降到 0.3%

文章信息

• 标题：IterCAD: An Iterative Multimodal Agent for Visually-Grounded CAD Generation and Editing
• 作者：Tao Hu、Jiaxin Ai、Licheng Wen、Xueheng Li、Shu Zou、Siqi Li，等
• 机构：上海人工智能实验室、中国科学技术大学、上海科技大学、武汉大学、澳大利亚国立大学、浙江大学、复旦大学
• 项目：https://github.com/gumyr/build123d

一、背景与挑战

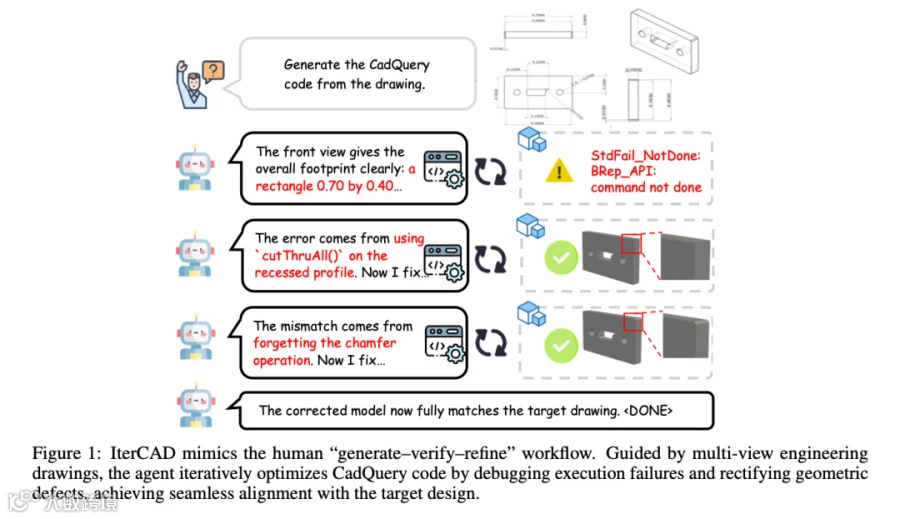

工程师做 CAD 设计很少“一步到位”。真实流程通常是先根据图纸或需求生成初版模型，再通过编译报错、几何预览、尺寸对齐和局部修改不断修正。论文指出，当前 CAD 自动化方法与这一实践存在错位：多数方法直接从文本、图片或工程图中生成完整 CadQuery / Python 程序，缺少中间验证与自我修复机制。

这种 open-loop 范式在工业 CAD 中尤其脆弱。CAD-Coder、CADrille 等代码生成式方法能输出可执行参数化脚本，但容易出现细小几何不一致、拓扑缺陷或运行错误；这些问题看似局部，却会导致模型不可执行或产生明显视觉伪影。已有多轮方法尝试用执行环境反馈来修复，但反馈信号通常很粗：编译器只能告诉代码是否能运行，无法判断几何逻辑是否正确；Chamfer Distance 等点云距离只能给出全局形状差异，难以定位是哪个 2D 草图尺寸、倒角、壳体或拓扑实体出了问题。

评测协议也存在“幸存者偏差”。传统 CAD 指标通常只在成功执行的代码上计算几何距离，无法执行的样本被排除在均值之外，导致系统真实鲁棒性被高估。对于制造设计场景来说，能否生成合法代码与几何是否精确同样重要；如果一个模型经常运行失败，即使少数成功样本 Chamfer Distance 很低，也不能说明它适合工业使用。

图片来源于原论文

---

二、IterCAD 框架与闭环交互机制

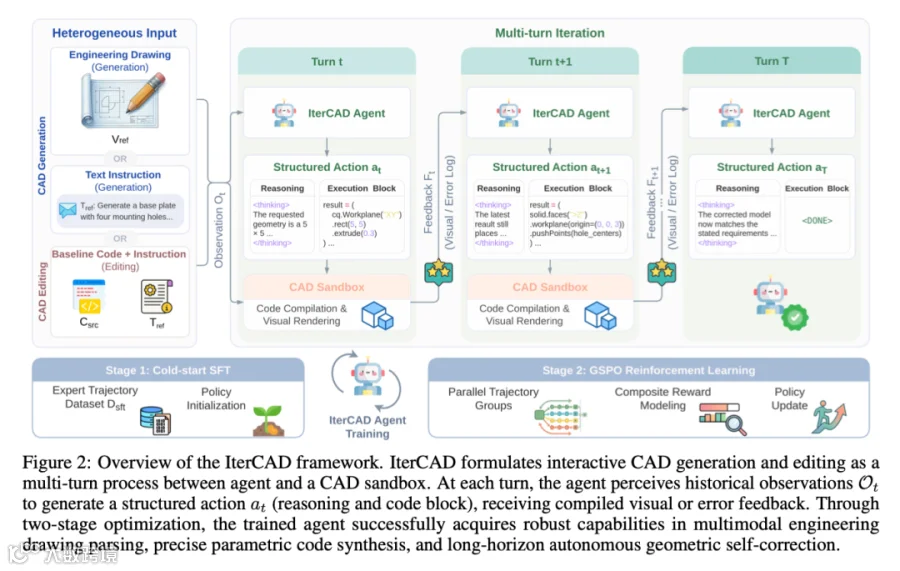

IterCAD 的核心思想是把 CAD 生成改写为 Agent 与 CAD sandbox 的多轮交互。系统不再一次性给出最终程序，而是在每一轮输出一个结构化 action：先用 <thinking>给出反馈诊断、几何推理与修改计划，再输出 CadQuery 代码块或 <DONE>完成标记。Sandbox 负责执行代码，并返回编译、渲染与几何反馈，Agent 再根据历史轨迹继续修正。

图片来源于原论文

论文将 IterCAD 统一到三类设计任务中：第一类是 Drawing-to-Code，输入带正交视图与尺寸标注的多视图工程图  ，输出可执行 CadQuery 程序；第二类是 Text-to-Code，根据自然语言需求  生成参数化模型；第三类是 Interactive Editing，给定已有源程序  与增量编辑指令，在保留无关结构的前提下完成局部修改。

在第  轮，Agent 观察完整交互历史：

其中  是系统提示， 是初始参考上下文，可以是工程图、文本需求或源代码； 是第  轮生成的代码， 是 CAD sandbox 返回的多模态反馈。这样的历史保留机制让 Agent 能基于先前失败原因进行有证据的局部修改，而不是每一轮盲目重写。

Sandbox 的反馈不止是编译日志。论文强调，IterCAD 利用 OCCT kernel 将生成的 solid 投影为标准正交视图，并从底层几何中直接计算线性尺寸、弧半径等显式标注，作为视觉反馈  。这使 Agent 可以对照原始工程图检查“哪里不一致”，更接近工程师用图纸校验模型的方式。

三、数据构建、训练方案与评价指标

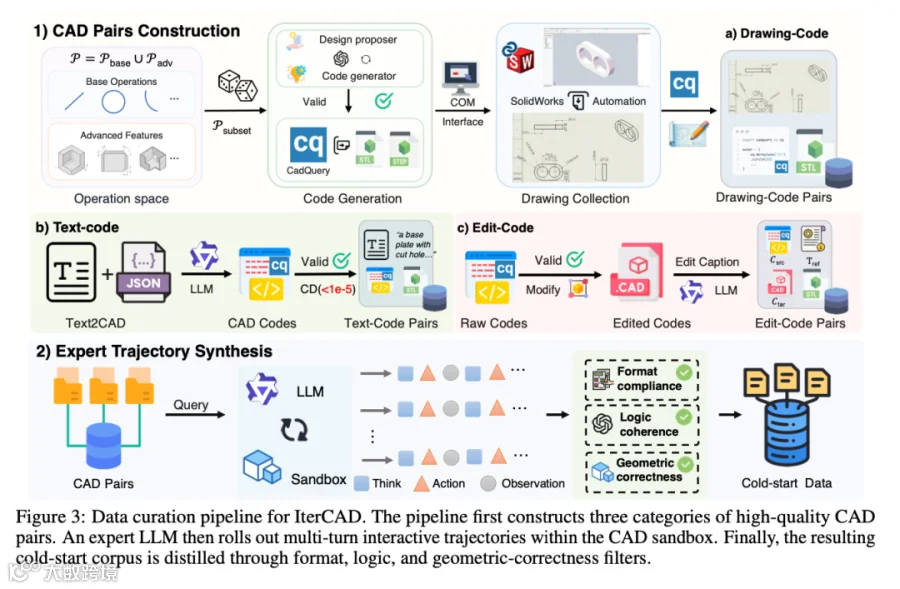

IterCAD 的数据构建分为 CAD pairs 和 expert trajectories 两层。CAD pairs 覆盖三类数据：Drawing-Code pairs、Text-Code pairs 和 Edit-Code pairs。Drawing-Code pairs 通过定义高级操作空间合成复杂零件，并用 SolidWorks COM 接口生成符合标准的多视图工程图；Text-Code pairs 基于 Text2CAD 原始描述，经过 LLM 标准化文本并转成 CadQuery 代码，再用 sandbox 与 Chamfer Distance 过滤；Edit-Code pairs 则从已验证脚本出发，通过参数扰动、顶点错置、特征替换等方式构造有缺陷的源代码，并配套编辑指令与目标代码。

图片来源于原论文

用于冷启动 SFT 的 expert trajectories 由 Qwen3-VL-235B-A22B-Instruct 在 IterCAD 协议下滚动生成。每条轨迹由需求分析、CadQuery 代码、sandbox feedback 多轮组成，并以 <DONE>自终止。论文用三道过滤保留高质量轨迹：格式合规检查剔除不符合 reasoning-code schema 的输出；逻辑一致性检查剔除推理与动作或反馈矛盾的轨迹；几何正确性检查要求最终程序能执行且满足  。

训练采用两阶段方案。第一阶段是 progressive cold-start SFT，先用专家轨迹  建立工程规格到可执行 CadQuery 程序的基本映射，再用 on-policy rollout 收集当前策略常见失败，由更强教师模型根据环境反馈与渲染观察合成修正动作，得到  。SFT 目标为：

第二阶段是 geometry-aware RL。论文采用 GSPO 做序列级策略优化：对同一个设计规格  采样  条轨迹，并基于组内 reward 标准化计算优势：

奖励由几何精度、格式合规和多轮进展三部分组成：

其中  将 Chamfer Distance 映射到  区间； 要求每个中间轮次都包含结构化 reasoning trace 与可执行代码块，并以完成标记正确结束； 奖励至少两轮可执行、初始轮几何有效、CD 单调下降并低于阈值  的轨迹。

为解决多轮 RL 中的 credit assignment 问题，论文提出 Geometry-Viable Prefix Masking（GVPM）。当轨迹出现  次连续 runtime error，或连续  个有效轮次 CD 停滞且仍高于质量门限  时，系统确定 prefix boundary：

评价方面，论文构建 IterCAD-Bench，包含 1K drawing-to-code tasks和 200 local editing tasks；外部还评测 Text2CAD Bench 的 8,046 multimodal parts和 CADPrompt Bench 的 200 expert instructions。核心指标包括 Invalid Ratio（IR）、Mean / Median Chamfer Distance、Average Turn，以及论文提出的 CD-TR Curve 与 AUC-TR。CD-TR 在阈值  下定义为：

无效样本仍保留在分母中，并在所有阈值下贡献零召回，从而消除幸存者偏差。AUC-TR 则在固定 log-scale CD tolerance 范围内积分并归一化到  ：

---

四、实验结果与对比

训练配置方面，IterCAD 使用 28K SFT trajectories，其中20K expert DS1用于代码生成基础能力，8K on-policy DS2用于迭代修正；RL 阶段使用2K hard Drawing-to-Code samples。模型从Qwen3.5-4B初始化，使用 Swift 在8 张 NVIDIA A100 GPU上训练；SFT 训练3 epochs，学习率 ；GSPO RL 使用 group size ，学习率 ，最大交互轮数 ；奖励权重设为 、 ，GVPM 的触发窗口 。

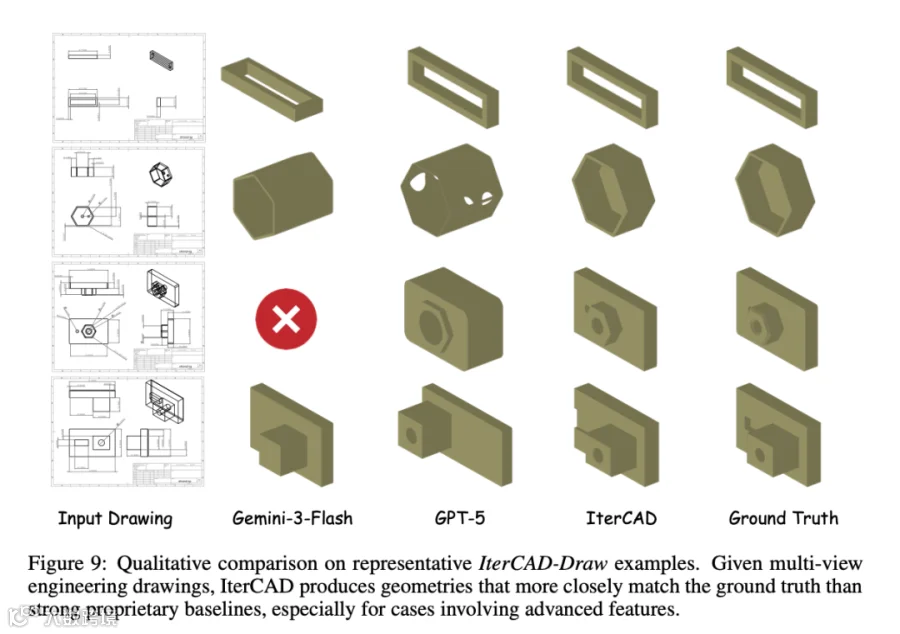

IterCAD-Draw 结果显示，闭环 Agent 对工程图反推 CAD 代码非常关键。Direct Inference 设置下，IterCAD 的 IR 为 6.50%，AUC-TR 为 0.54，优于 GPT-5 的 28.10% IR / 0.41 AUC-TR，也优于 GLM-4.6v 的 27.50% IR / 0.36 AUC-TR。与同底座 Qwen3.5-4B 相比，IterCAD 将 IR 从 95.30%降至 6.50%，AUC-TR 从 0.03提升到 0.54。

模型	Direct IR	Direct AUC-TR	Agentic IR	Agentic AUC-TR	Agentic Mean CD	Avg. Turn
GPT-5	28.10	0.41	4.70	0.50	12.18	2.44
Gemini-3-flash-lite	50.60	0.37	12.70	0.56	5.79	3.12
GLM-4.6v	27.50	0.36	9.70	0.43	13.72	2.59
Qwen3.5-35B-A3B	68.80	0.24	37.50	0.36	12.51	3.50
Qwen3.5-4B	95.30	0.03	62.30	0.21	13.04	4.39
IterCAD	6.50	0.54	0.30	0.61	5.09	2.48

IterCAD-Edit 也体现出训练范式对局部编辑能力的帮助。IterCAD 的 IR 为 1.00%，AUC-TR 为 0.54，Mean CD 为 7.52，平均 2.34 轮完成；同底座 Qwen3.5-4B 的 IR 为 63.00%，AUC-TR 为 0.18，平均 4.49 轮。GPT-5 在编辑任务上 AUC-TR 最高，达到 0.79，IR 为 0.50%，但 IterCAD 在无效率和交互效率上已经接近 GPT-5，并显著超过多数开源模型。

图片来源于原论文

消融实验清晰展示了每个训练组件的作用。

变体	DS1	DS1∪DS2	GSPO	GVPM	IR	AUC-TR	Mean CD	Avg. Turn
Qwen3.5-4B	-	-	-	-	62.30	0.21	13.04	4.39
IterCAD-SFT1	✓	-	-	-	7.50	0.52	10.55	2.23
IterCAD-SFT2	✓	✓	-	-	0.80	0.52	12.44	2.57
IterCAD-GSPO	✓	✓	✓	-	1.30	0.58	8.00	2.18
IterCAD-Full	✓	✓	✓	✓	0.30	0.61	5.09	2.48

难度分层结果进一步证明 IterCAD 不是只学会简单 sketch-and-extrude。IterCAD-Draw 中 Easy 与 Hard 各 500 个样本，Hard 涉及 holes、blind cuts、Boolean combinations、shell、fillet、chamfer、through-cuts 等复杂操作。

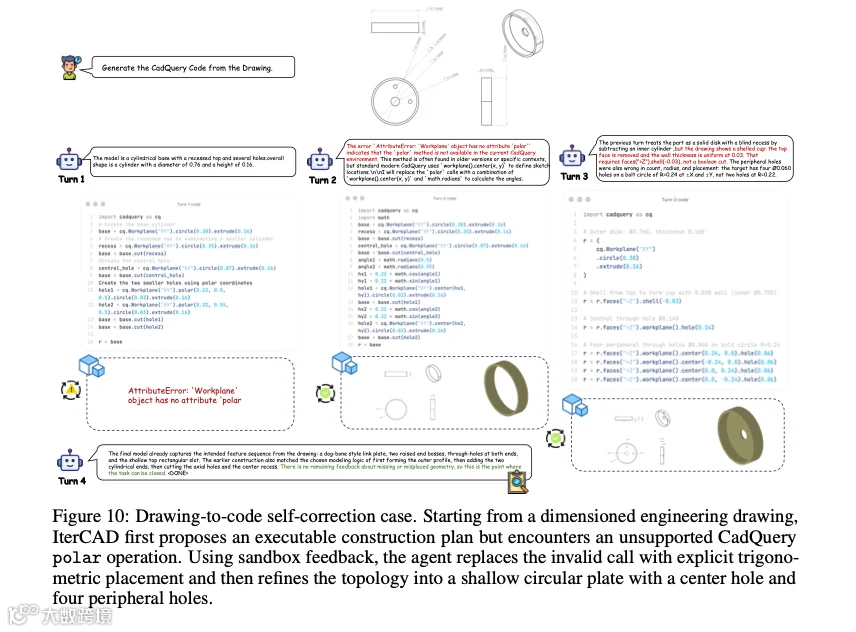

定性案例展示了闭环反馈的实际价值。Figure 10 中，IterCAD 初始 Drawing-to-Code 尝试因 CadQuery 不支持 polar方法失败，随后根据 sandbox 报错改用 workplane().center(x,y)和三角函数定位，继续修正圆盘、中心孔和四个外围孔。Figure 11 中，Text-to-CAD 初始代码生成了偏移圆柱并漏掉同心通孔，IterCAD 根据反馈将外圆柱和内孔放到同一中心工作平面上。

---

五、总结与思考

IterCAD 对制造设计自动化的意义，在于把 CAD Agent 从“生成一段代码”推进到“能在工程反馈中持续修正”。工业 CAD 不是单纯的 3D 形状生成，真正重要的是代码可执行、参数可编辑、尺寸能对齐、几何拓扑稳定。论文用工程图作为视觉锚点、用 CAD sandbox 返回编译和几何反馈，再用 CD-TR / AUC-TR 把失败样本纳入评测，解决了以往只看成功样本几何距离的偏差。

从结果看，小底座模型经过面向 CAD 的闭环训练后，可以在代码有效性和几何收敛上超过更大的通用模型。IterCAD 基于 Qwen3.5-4B，却在 IterCAD-Draw Agentic Workflow 中达到 0.30% IR和 0.61 AUC-TR，而 Qwen3.5-35B-A3B 仍为 37.50% IR和 0.36 AUC-TR。这对产业落地有直接启示：CAD 自动化不能只依赖更大模型，还需要可执行环境、工程图反馈、几何奖励和面向多轮修正的数据。

论文也指出了边界。IterCAD 主要聚焦单零件参数化建模和特定 drawing standards，距离大型装配级协同设计仍有距离；当前指标依赖 Chamfer Distance，难以完整表达 keyways、bearing fits、thread specifications 等高层机械语义与制造意图；虽然模型能生成可执行代码，但有时会优先追求短期几何收敛，产生 hard-coded、层次结构不够清晰的实现，不利于工程师后续维护。下一步如果要进入真实 CAD/CAE/CAM 生产链路，需要把闭环几何修正扩展到装配关系、设计树可维护性、制造约束和团队协作语义。
