随着人工智能、高性能计算等技术的快速发展，数据中心的单机架热负荷持续攀升，传统风冷散热系统已逐渐难以满足高密度算力的散热需求。尽管纯液冷数据中心的研发与建设正在推进，部分新建风冷数据中心也预留了未来液冷机架的适配空间，但当前绝大多数数据中心运营商面临的核心问题，是如何在缺乏配套基础设施的现有风冷设施中，安全、高效地集成液冷系统。这一改造过程涉及多维度的工程设计与运营考量，若规划不当，不仅会影响散热效率，还可能导致业务中断、设备损坏等严重后果。基于行业实践与技术积累，本文将从六个关键维度，详细阐述风冷数据中心引入液冷技术时必须解决的核心问题。
01
热量捕获：
奠定液冷系统设计的基础
热量捕获是液冷系统的核心环节，其设计合理性直接决定了整个混合数据中心的运行效率。在液冷系统中，所使用的流体类型以及热负荷与液体的比值(热液比)，是影响整体系统架构的两大关键因素。较高的热液比意味着单位体积的冷却液能够带走更多的热量，从而显著降低原有风冷基础设施的负载压力，减少对风冷系统的改造需求。
除了流体类型与热液比，热负荷大小、液体流量与系统压力这三个变量之间的协同作用同样至关重要。三者相互影响，共同构成了液冷解决方案的核心参数。例如，过高的流量会增加水泵能耗与管道泄漏风险，而过低的流量则无法满足高密度机架的散热需求。因此，运营商必须在改造项目的早期阶段，就对目标机架的热负荷分布进行精准测算，结合所选流体的热物理特性，优化流量与压力参数，为后续的管道、分配系统设计提供科学依据。
02
管道系统：
突破现有设施的部署难题
管道作为输送冷却液的基础载体，是液冷基础设施中最核心的组成部分，同时也是在现有风冷数据中心内部署难度最大的环节。由于现有数据中心的空间布局、线缆走向、气流组织均已固定，管道的铺设极易与原有设施产生冲突，若处理不当，还会影响风冷系统的正常运行。
为最大限度降低对日常运营的干扰，分阶段部署是行业普遍采用的策略。在托管数据中心中，运营商通常会根据明确的客户需求，先为一到两个机房套房加装管道系统，待客户需求增长后，再逐步扩展至其他区域；在企业级数据中心中，则往往先划出机房的一个角落区域，专门部署液冷机架，形成试点后再全面推广。
针对不同类型的机房地板，管道部署方案也存在显著差异。对于高架地板数据中心，不合理的管道走向会严重阻碍地板下的冷空气流通，导致局部热点产生。因此，必须采用计算流体动力学(CFD)模拟技术，对管道布局进行优化，将其对气流组织的影响降至最低。对于板式地板数据中心，管道通常沿过道上方的天花板结构铺设，并在所有接头下方安装接水盘，以应对潜在的泄漏风险。此外，冷却液与管道材料的兼容性、接头类型的选择，也是决定液冷系统长期稳定运行的关键因素，必须在选型阶段进行严格验证。
03
分配系统：
实现冷却液的精准调控
液冷系统需要在数据中心内建立独立的二次冷却回路，以实现对输送至机架的冷却液的精准控制，而冷却液分配单元(CDU)正是这一回路的核心设备。CDU承担着多重关键功能：一是精确调节冷却液的温度与流量，确保不同热负荷的机架都能获得匹配的散热能力；二是通过内置的过滤装置捕获冷却液中的杂质，维持液体清洁度，避免堵塞冷板或管道，保障系统的长期可靠性。
根据项目规模的不同，CDU的配置方案也有所区别。对于小型改造项目，若原有风冷系统能够承载CDU排出的热量，可选用配备液-气换热器的CDU，这种方案部署简单、改造成本较低。而在大多数中大型项目中，CDU通常采用液-液换热器，将从机架回收的热量传递至数据中心的冷冻水系统，再通过外部散热设备排出。在安装位置方面，虽然CDU可布置在数据中心的外围区域，但多数产品设计为行间安装，使其能够靠近所支持的机架，缩短管道长度，减少压力损失与热量损耗。
图1.Vertiv™ Liebert® XDU冷却液分配单元，
可作为液-气换热器为芯片提供冷却
04
容量平衡：
实现液冷与风冷的协同运行
当前主流的液冷技术，包括后门换热器与直接芯片冷板，并非完全替代风冷系统，而是与风冷协同工作，共同承担数据中心的散热负荷。此外，单相与两相浸没式冷却技术也在逐步推广应用。因此，如何平衡液冷与风冷系统的容量分配，是改造过程中必须解决的核心问题。
运营商需要明确三个关键问题：一是总热负荷中，液冷系统与风冷系统各自承担的比例；二是液冷系统的部署会置换多少原有风冷容量；三是液冷系统是否会对风冷系统产生新的需求。以后门换热器为例，其正常运行时可带走机架大部分热量，但当一个或多个后门因维护需要打开时，机架的热量会直接散发到机房环境中，此时风冷系统必须具备足够的备用容量来应对这一突发情况。
在后门冷却应用中，通常需要冷水机来提供符合温度要求的冷却水。值得注意的是，现有数据中心的计算机房空气处理机组(CRAC)，在不改变占地面积的情况下，可改造为室内冷水机，这一方案能够显著降低改造成本与施工难度。

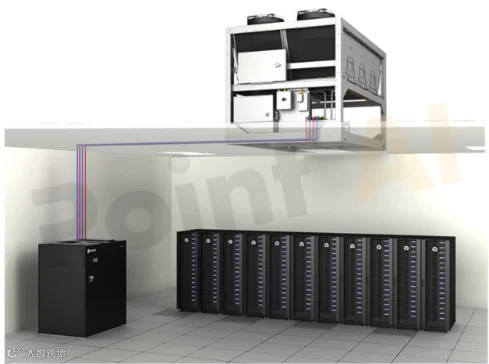

图2.Liebert® XDM分体式室内冷水机，
专为风冷环境下的后门冷却应用设计，
部署便捷且成本可控
05
风险缓解：
有效管控液体泄漏隐患
长期以来，液体泄漏风险一直是制约液冷技术大规模应用的最大障碍。不过，现代液冷系统通过技术创新，已大幅降低了这一风险：一方面，系统设计时尽可能减少了管道内的冷却液体积，降低泄漏后的影响范围；另一方面，在系统组件与管道关键节点集成了先进的泄漏检测技术，能够在泄漏发生的第一时间发出警报并采取应急措施。
采用介电流体虽然可以从根本上消除泄漏导致的电气设备损坏风险，但这类流体的成本较高，因此仍需配备与水基系统相同级别的泄漏检测系统。开放计算项目(OCP)发布的《泄漏检测与集成》白皮书，详细介绍了各类泄漏检测技术的原理、适用场景与部署策略，是数据中心运营商开展液冷改造时的重要参考资料。
06
热量排出：
适配现有设施与地理环境
最终的热量排出系统，需要根据液冷部署的规模、所使用的流体类型以及数据中心的地理位置进行定制化设计。现有数据中心的冷却塔或干冷器并非完全无法复用，通过适当的改造，它们可以承担液冷系统的热量排出任务。例如，为干冷器系统增加绝热辅助装置，能够在高温环境下维持液冷系统所需的低温供水温度。
不同地理位置的气候条件，对热量排出系统的设计影响显著。在气候寒冷的地区，干冷器可全年高效运行，甚至可利用自然冷源实现免费冷却；而在高温高湿地区，则需要结合冷却塔、绝热冷却等多种技术，保障散热效果。因此，运营商应与基础设施供应商深度合作，结合液冷系统的具体参数，对现有热量排出系统的能力进行全面评估，确定最优的改造方案。
