现有技术痛点


随着电子信息技术的高速迭代,微处理器、GPU、电源电子设备、内存组件、通信网络芯片等核心电子元件持续向高性能、小型化、高密度集成方向发展,元件运行过程中产生的热量呈指数级增长。这类发热元件在设备内部紧密排布,若热量无法被及时、高效地导出,会直接导致元件性能衰减、运行可靠性降低,严重时还会引发元件永久性损坏或功能失效,成为制约高性能电子设备发展的核心瓶颈。为解决电子元件的散热难题,行业内先后采用风冷、液体冷却等技术路径,但现有方案均存在难以突破的技术痛点,无法适配当前高密度集成电子设备的散热需求。


传统风冷技术是电子设备散热的基础方案,主要依托自然对流或强制对流(风扇驱动气流)实现热量交换,配合铝、铜等导热材料制成的传统散热器(heat sink)扩散热量。部分风冷散热器通过增设鳍片(fins)扩大换热面积,或搭配风扇形成主动式散热结构,但空气的导热系数与热容远低于液体介质,换热效率存在天然上限。面对高功率、高热流密度的电子元件,风冷技术无法将热量快速导出,散热能力难以匹配元件的发热速率,仅能满足低功耗元件的基础散热需求,无法适配高性能电子设备的散热要求。


液体冷却技术的换热性能显著优于风冷,水、乙二醇、聚乙二醇等液体冷却液的导热与储热能力远高于空气,成为高性能设备的主流散热方案。液体冷却系统通过冷板(cold plate)与发热元件接触,将热量传递给冷却液,再通过循环回路将热量输送至散热器释放。但传统液体冷却采用单区域冷板(single-zone cold plate) 结构,仅能提供统一的冷却速率,无法适配紧凑排列且热特性各异的多元件散热场景。不同电子元件的发热率、目标工作温度、温度阈值存在显著差异,例如高功率处理器与周边电容、电源晶体管的最优工作温度完全不同,单区域冷板无法为每个元件提供定制化冷却;同时,高密度集成的设备内部空间有限,无法为每个发热元件单独配置独立冷板,传统单区域冷板的设计缺陷直接限制了液体冷却技术的应用场景。


02


多区域冷板的核心概念

与技术优势


2.1


多区域冷板的定义

与基本结构

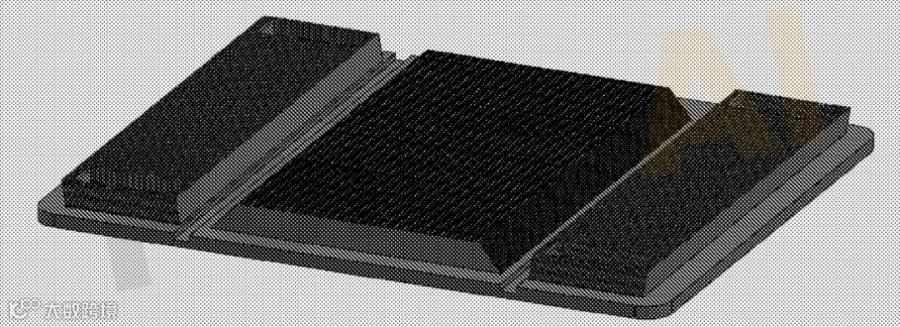

多区域冷板(multi-zone cold plate)是针对高密度集成电子元件散热需求研发的新型液体冷却部件,核心设计是在单个冷板本体内部设置多个相互独立的冷却区域,每个冷却区域对应一个特定的发热元件,可匹配该元件专属的发热率、温度阈值等热参数。从结构上看,多区域冷板的每个冷却区域均配置独立的入口通道、换热核心(微通道区域)与出口通道,形成完整的局部冷却回路,如图2所示的三区域多区域冷板轴测结构,清晰呈现了多区域一体化的基础形态,各区域既整合在同一冷板内,又具备独立的冷却功能单元。

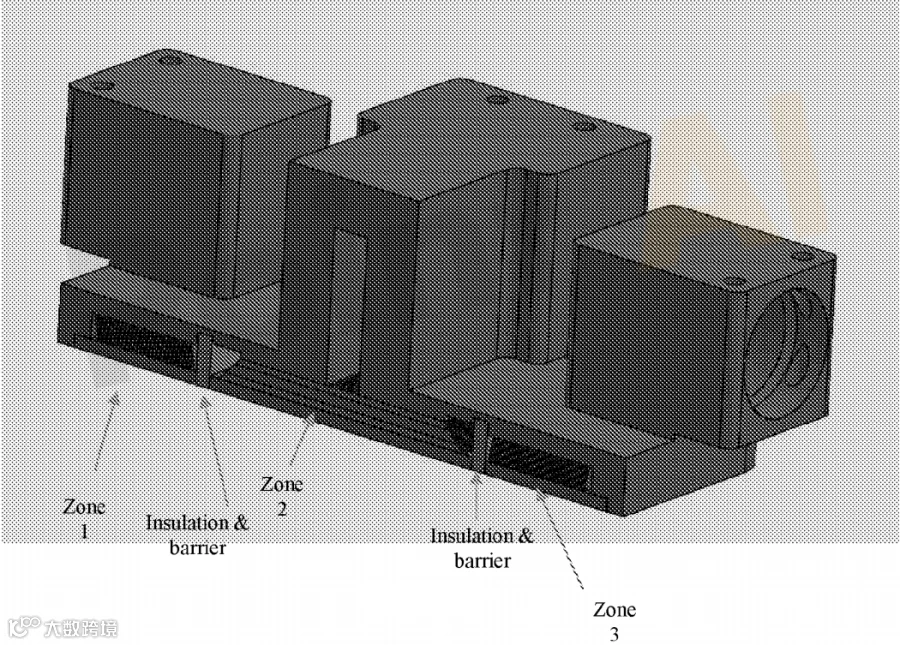

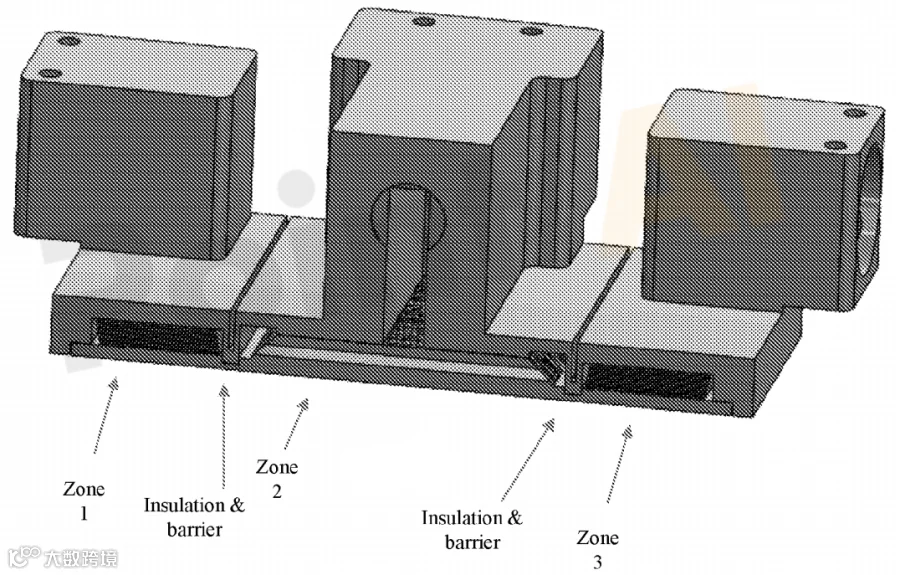

图2.三区域多区域冷板轴测结构示意图


2.2


多区域冷板的

核心技术优势


多区域冷板通过结构创新解决了传统散热方案的痛点,形成三大核心技术优势,全面适配高性能电子设备的散热需求。


第一,空间优化。多区域冷板将多个冷却功能集成于单个部件中,相比为每个发热元件配置独立冷板的方案,大幅减小了散热部件的整体体积与占用空间。在服务器、多芯片模块等空间受限的设备中,该结构可完美适配元件的高密度排布方式,无需为散热部件预留额外安装空间,解决了集成化设备的空间与散热矛盾。


第二,定制化冷却。多区域冷板可根据每个发热元件的预期发热率、实际发热功率、上限温度阈值、目标工作温度、下限温度阈值,为对应冷却区域定制冷却速率与换热强度。高功率元件可匹配大流量、高换热效率的冷却区域,低功率元件则适配小流量、低换热强度的区域,让每个元件都运行在最优温度区间,避免过冷或过热导致的性能损耗,解决了传统单区域冷板“一刀切”的冷却缺陷。


第三,热隔离。多区域冷板通过结构设计增加区域间的导热热阻,同时设置物理屏障阻断热量传递与冷却液混合,大幅减少不同冷却区域之间的热干扰。高温发热元件所在区域的热量不会传导至低温元件区域,保证各区域冷却效果独立可控,提升整体散热系统的稳定性与精准度。


03


多区域冷板的关键结构

与技术实现细节


3.1


冷却区域的流体连接


多区域冷板的各冷却区域可根据散热需求设计灵活的流体连接方式,既可以实现完全流体隔离,也能在整体流体网络中以串联、并联或串并结合的方式耦合。流体隔离模式下,每个冷却区域的冷却液独立循环,互不干扰,适用于热特性差异极大的元件组;串联、并联模式则可统一调配冷却液流量与压力,适配热特性相近的元件组,灵活的流体连接方式让多区域冷板可适配不同设备的散热架构,提升技术通用性。


3.2


区域间隔热与屏障设计


区域间的隔热与物理屏障是多区域冷板实现热隔离的核心,通过物理阻隔与热阻增强双重设计,保证各区域冷却独立性。


首先,物理屏障是基础设计,通过结构隔断防止相邻区域的冷却液相互混合,避免因冷却液串流导致冷却失效,同时阻断区域间的对流换热路径。其次,热阻增强通过三种方式实现:减小区域间结构的壁厚、在相邻区域间设置间隙、采用不锈钢、塑料、复合材料等低导热材料制作隔断部件,从导热路径上提升区域间的热阻,削弱固体导热带来的热干扰。


多区域冷板的屏障结构主要分为三种形式:一是倒U型底座部分,如图3、图5所示,冷板底座的倒U型结构嵌入外壳盖的凹槽内,该部分壁厚更薄且区域间留有间隙,同时形成物理隔断;二是外壳盖定义的墙体结构,如图6、图7所示,由外壳盖一体成型U型屏障,嵌入冷板底座的凹槽内,实现区域分隔;三是嵌件(Inserts) 结构,如图8、图9所示,采用低导热材料制作嵌件插入冷板底座,或直接将底座分块,通过嵌件分隔各区域;此外还有外壳盖低导热墙体结构(图10),通过外壳盖的低导热材料形成分区屏障,多种结构形式可适配不同的加工与使用需求。

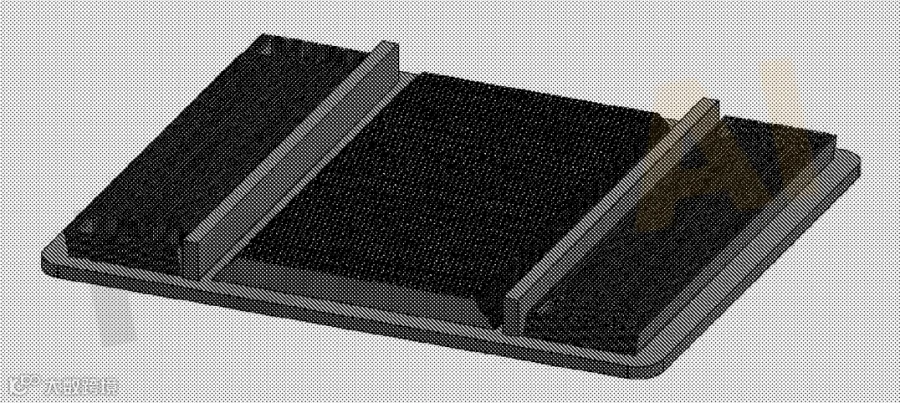

图3.多区域冷板倒U型底座

屏障结构示意图

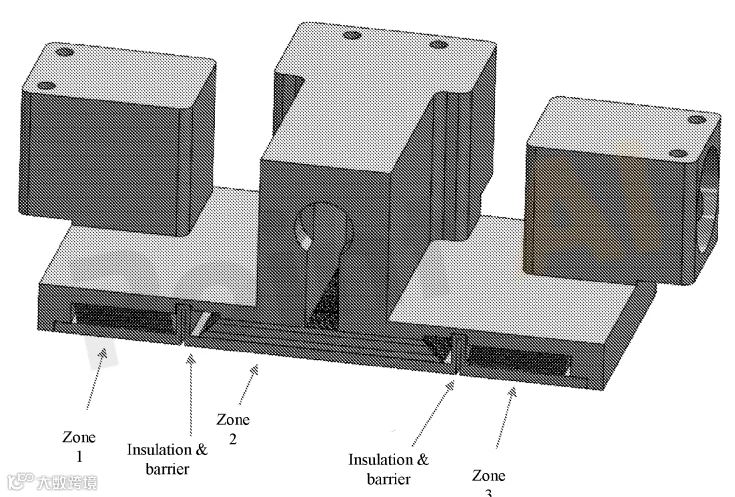

图5.多区域冷板倒U型底座

与翅片交叉排列组合结构示意图

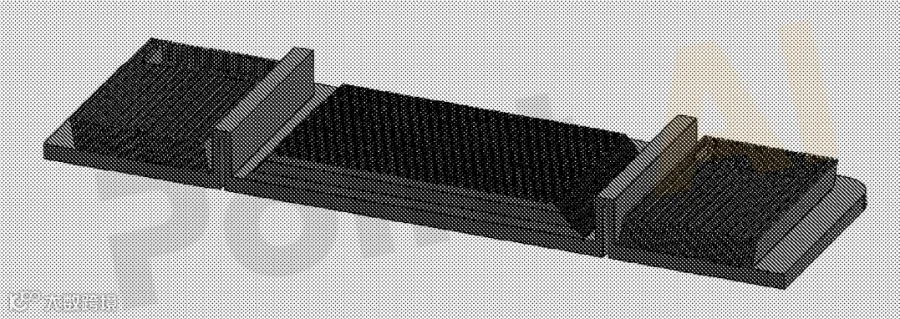

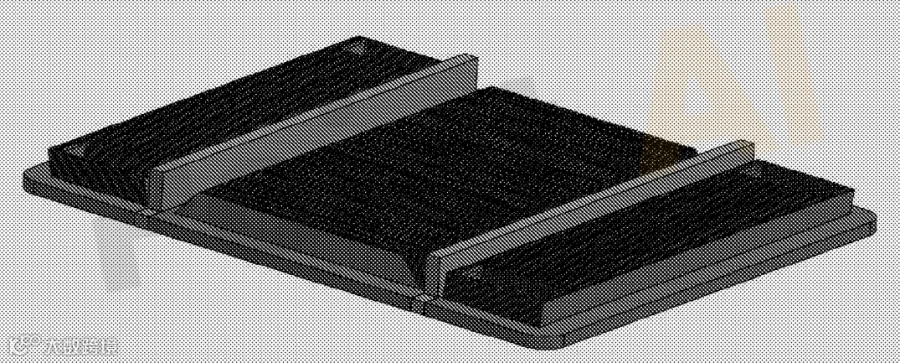

图6.多区域冷板外壳盖U型

墙体屏障结构示意图(正面)



图7.多区域冷板外壳盖U型墙体屏障

嵌入冷板底座的凹槽

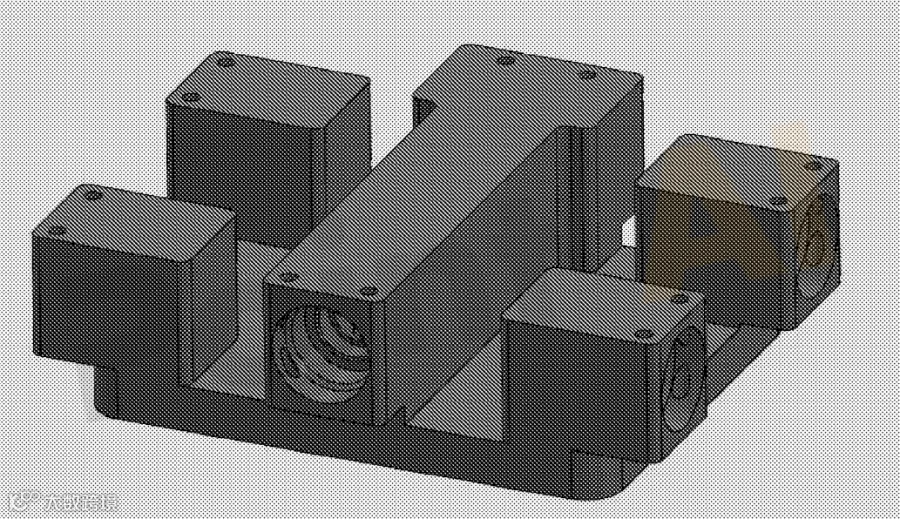

图8.多区域冷板低导热材料嵌件

分隔结构示意图(分体式)



图9.多区域冷板分块底座

嵌件分隔结构示意图



图10.多区域冷板外壳盖

低导热墙体屏障结构示意图


3.3


内部翅片(Fins)配置


多区域冷板的换热核心依靠微通道翅片(Fins)实现热量交换,翅片的排列方向直接影响换热效率。其配置规则为:同一冷却区域内的微通道翅片保持平行排列,保证冷却液在区域内均匀流动、充分换热;不同冷却区域的翅片采用横向或垂直交叉排列,如图4、图5所示,zone2区域的翅片沿zone1至zone3的方向平行排布,zone1与zone3区域的翅片则与zone2区域的翅片呈90°垂直排列。这种差异化排列方式可优化各区域的流体流态,最大化换热面积,同时适配不同元件的换热需求,提升冷板整体散热效率。

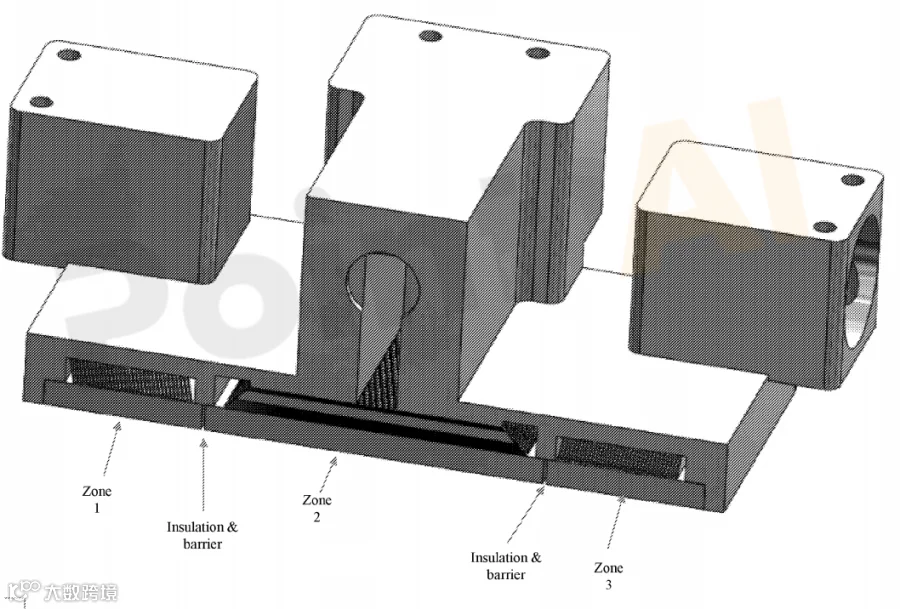

图4.多区域冷板不同冷却区域

翅片交叉排列结构示意图


3.4


热界面材料(TIM)


为提升冷板与发热元件的热接触效率,多区域冷板与发热元件的接触面采用热界面材料(TIM) 进行填充,常用材料包括热油脂、导热垫、导热凝胶、导热箔片。热界面材料可填补冷板与元件表面的微观空隙,消除空气层带来的导热阻力,强化热量传递;同时,这类材料具备一定的压缩性,可补偿元件制造、装配过程中产生的垂直高度公差,保证冷板与所有发热元件紧密贴合,避免因接触不良导致的局部过热问题。


04


多区域冷板的系统集成

与应用场景


4.1


闭环冷却系统的集成


多区域冷板可无缝集成到标准闭环液体冷却系统中,如图1所示的闭环冷却回路(100),系统核心部件包括液泵(100)、散热器(Heat Radiator120)、热交换器(110)。集成方式分为两种:一是直接用多区域冷板替代系统中的传统热交换器(110),作为核心换热部件;二是将多区域冷板与原有热交换器进行串联或并联耦合,拓展冷却能力。系统运行时,液泵(100)驱动冷却液循环,冷却液流经多区域冷板吸收发热元件的热量,再输送至散热器(Heat Radiator 120)将热量释放至外界介质(空气/设备冷却水),冷却后的冷却液回流至冷板,形成持续稳定的闭环冷却。

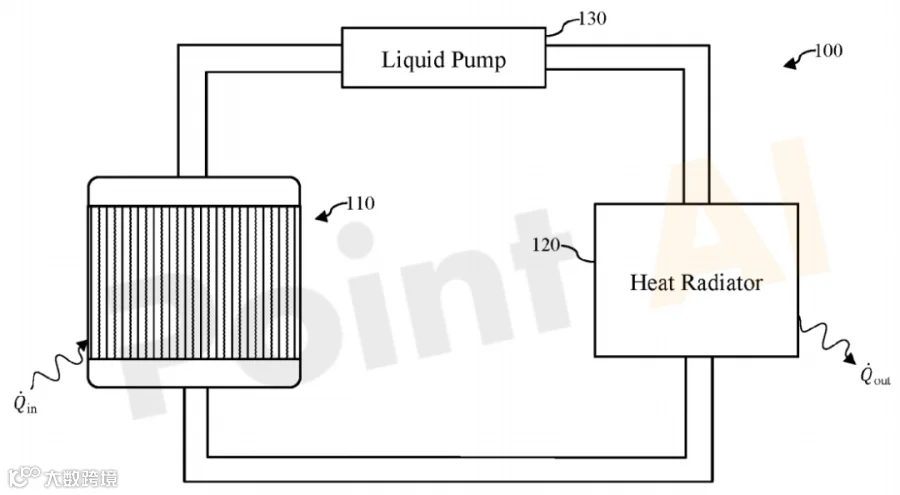

图1.多区域冷板集成的标准闭环

液体冷却系统示意图


4.2


典型应用设备与核心组件


多区域冷板的应用场景覆盖各类高密度集成电子设备,核心应用设备包括服务器、主板、加插卡(Add-in cards),这类设备内部元件排布紧凑、发热密度高,是多区域冷板的主要应用载体。


针对的核心发热组件包括:多芯片模块(MCM)、CPU、GPU、内存组件(如DIMM)、电压调节组件(VR components)、电源设备、通信桥接芯片、EEPROM等。无论是高功率的处理核心,还是低功率的辅助元器件,多区域冷板均可通过分区设计实现精准冷却,全面覆盖高性能电子设备的散热需求。


4.3


结构物理连接与密封


多区域冷板的结构密封与物理连接是保证冷却液无泄漏、系统稳定运行的关键,主要通过四种方式实现:一是通过焊接、粘合、熔融结合的方式,让相对的结构面形成密封界面;二是在结构接触面之间设置密封垫或密封圈,再配合螺钉、夹具、铆钉、销钉等紧固件压紧固定,强化密封效果;三是利用结构本身的互补咬合特征,直接形成密封界面,无需额外密封件。多种连接与密封方式可适配不同材质、不同结构的冷板加工需求,保证冷板在长期运行过程中无冷却液泄漏,结构连接稳固可靠。


05


结论


多区域冷板通过多分区一体化结构、定制化冷却、区域热隔离三大核心创新,突破了传统风冷与单区域液体冷板的技术瓶颈,完美解决了高密度集成电子元件的散热难题。其灵活的流体连接、多样化的隔热屏障、优化的翅片配置与可靠的密封设计,让部件具备极强的适配性;同时,可无缝集成于标准闭环液体冷却系统,广泛应用于服务器、多芯片模块等核心电子设备,为高性能电子元件的稳定运行提供了高效、可靠的散热解决方案。随着电子设备集成度与功率持续提升,多区域冷板将成为液体冷却领域的核心技术,推动电子信息产业向更高性能方向发展。
