网络布线中最常见、也是最容易被忽视的配件——配线架

很多刚接触网络布线的人都有一个疑问：

交换机我认识。

路由器我认识。

光模块我也认识。

可机柜里那一排排密密麻麻的网口面板，到底是干什么的？

说实话，我刚入行的时候也觉得它有点“多余”。

网线直接插交换机不就行了吗？

为什么还要多加一个配线架？

后来做项目做多了才发现，一个机房布线是否专业，很多时候看配线架就知道了。

它平时没什么存在感，但一旦没有它，你很快就会体会到什么叫头疼。

今天就来聊聊网络布线中最常见、也是最容易被忽视的配件——配线架（Patch Panel）。

配线架到底是什么？

先说一个最简单的理解方式。

假设你公司有100个工位。

每个工位都有一根网线。

这些网线最终都会汇聚到机房。

那么问题来了：

100根网线总不能直接插到交换机上吧？

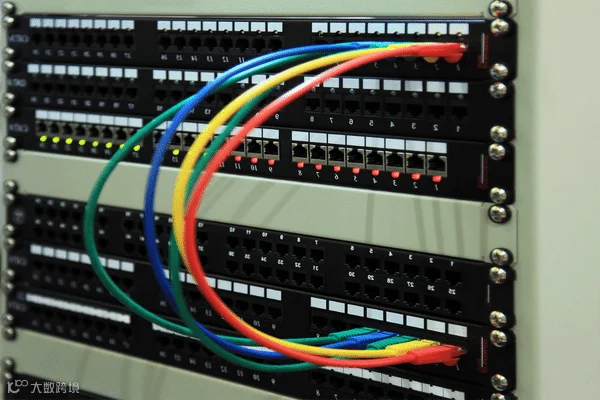

于是就有了配线架。

它位于：

信息点 → 配线架 → 交换机

中间的位置。

可以把它理解成网络中的“中转站”。

前面连接各个办公室、会议室、工位。

后面通过跳线连接交换机。

大概结构如下：

电脑
 ↓
信息面板
 ↓
网线
 ↓
配线架
 ↓
跳线
 ↓
交换机
 ↓
网络

看起来只是多了一步。

但正是这一步，让整个布线系统变得规范起来。

为什么专业项目都要用配线架？

很多小公司刚开始规模不大。

十几台电脑。

一个交换机。

几根网线。

直接插上就能用。

于是有人会说：

“配线架是不是智商税？”

如果你只管理10根线，也许感觉不到。

但当网线数量变成50根、100根甚至300根的时候，区别立刻就出来了。

第一：方便管理

想象一下。

100根网线直接插在交换机上。

会是什么画面？

简直像一锅方便面。

想找某个办公室对应哪根线，估计得看半天。

而有了配线架之后：

1号工位 → 01端口
2号工位 → 02端口
3号工位 → 03端口

全部统一编号。

以后查线一眼就能找到。

这也是为什么大型企业机房看起来总是整整齐齐。

因为他们早就把管理工作做好了。

---

第二：后期改动更方便

真实项目里有个规律：

网络永远不会按照设计图运行一辈子。

部门会调整。

工位会搬迁。

AP会增加。

服务器会扩容。

这些变化几乎每天都在发生。

如果没有配线架。

你可能需要重新整理网线。

甚至重新布线。

而有了配线架。

很多时候只需要换一根跳线。

几分钟就搞定。

---

第三：排障效率更高

运维最怕什么？

不是故障。

而是不知道故障在哪。

举个例子。

用户说：

网络断了。

如果机柜里是一堆杂乱网线。

你可能需要一根根查。

一根根测试。

一根根确认。

但如果使用了配线架。

直接找到对应端口。

很快就能定位问题。

这也是为什么很多资深网工都特别重视布线规范。

因为规范一次，后面能省下无数时间。

---

第四：保护交换机端口

很多人没注意过这个问题。

交换机端口其实并不是无限耐用的。

如果频繁插拔长网线。

时间久了容易磨损。

而配线架承担了中间缓冲作用。

平时调整网络时：

动的是跳线。

不是交换机。

长期来看对设备更加友好。

---

配线架有哪些类型？

虽然大家平时统称配线架。

实际上它也分很多种。

---

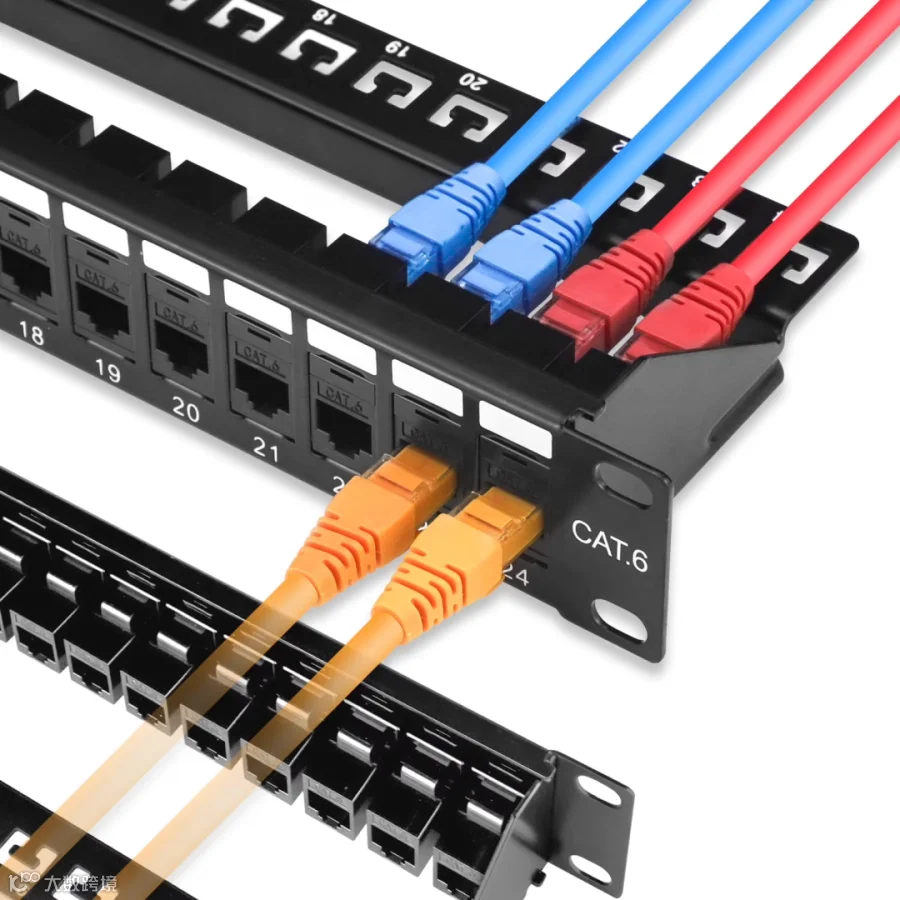

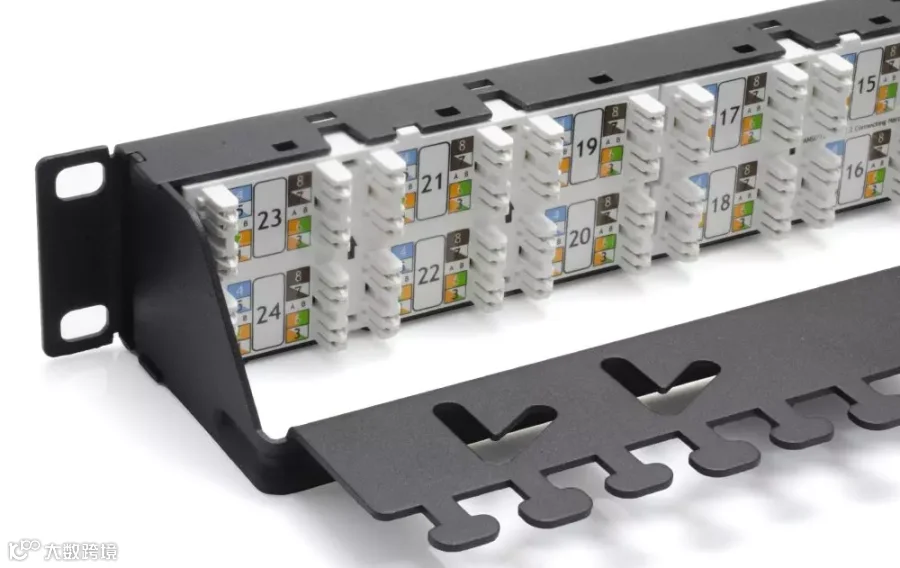

铜缆配线架

最常见的一种。

也就是大家平时见得最多的RJ45配线架。

主要用于：

• 超五类网线
• 六类网线
• 六类A网线

常见规格：

• 24口
• 48口

企业办公网络基本都是它。

---

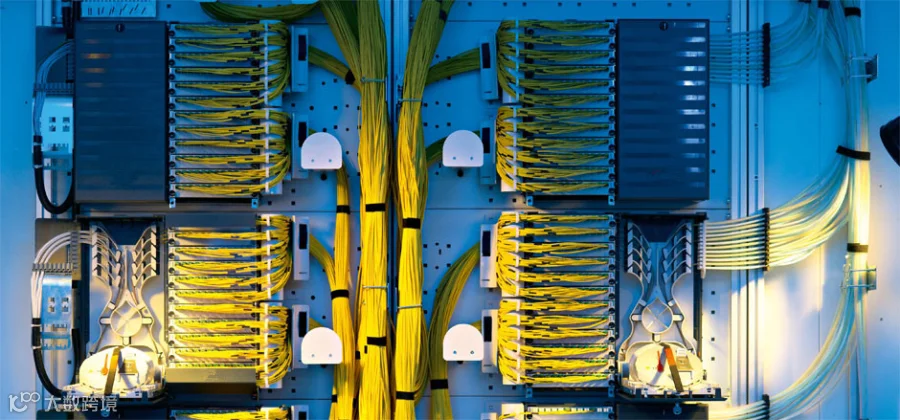

光纤配线架

如果说铜缆配线架管理的是网线。

那么光纤配线架管理的就是光纤。

常见于：

• 数据中心
• 运营商机房
• 园区核心网络

里面通常会有：

• 熔纤盘
• 尾纤
• 适配器

作用和普通配线架类似。

只是对象换成了光纤。

---

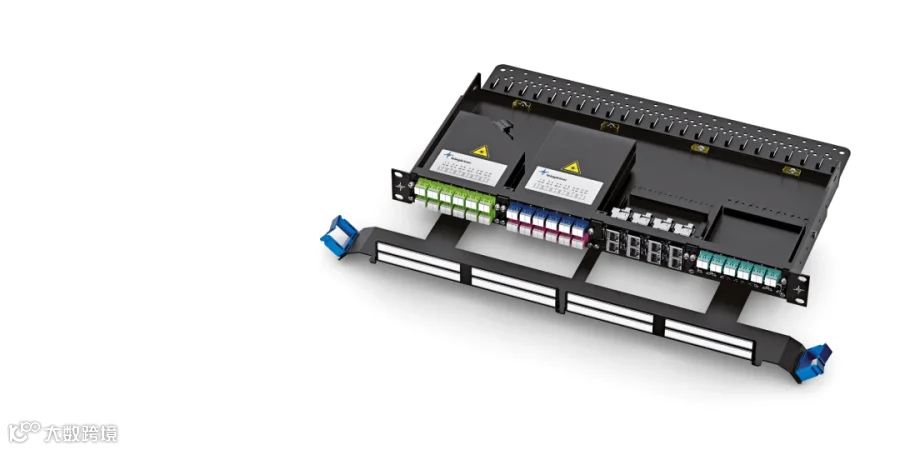

模块化配线架

近几年越来越流行。

最大的特点就是灵活。

需要多少模块装多少模块。

以后升级也方便。

很多高端项目会优先选择这种方案。

---
