一、功能概述

Move Hole 功能专为网格内孔的节点变换开发，对圆孔的处理效果最优，同时兼容椭圆孔、方形孔等各类异形孔结构。该功能下设四大操作分支，各分支功能定义如下：

Offset：基于设定偏置值，实现选中内孔的等比放大或缩小；

Resize：基于目标尺寸参数，实现选中内孔的等比放大或缩小；

Slide：基于设定角度参数，驱动内孔上的节点绕内孔轮廓完成旋转；

Normal：基于内孔所在的整体平面，使内孔节点向平面法向方向偏移，该分支在内孔所有节点处于同一平面时操作效果最佳。

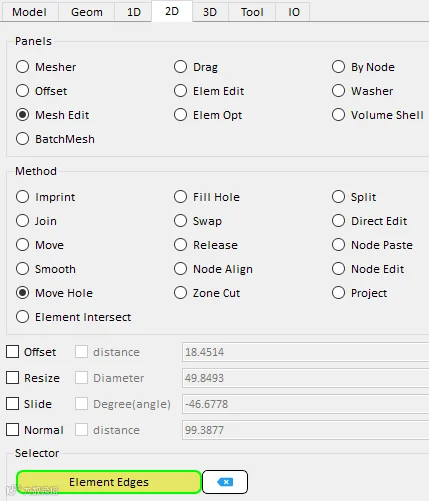

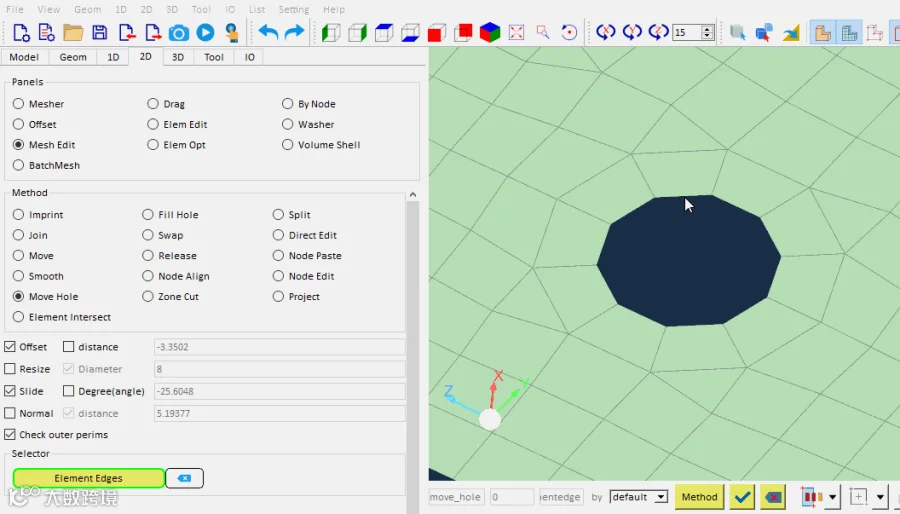

各分支均支持两种操作方式，分别为带实时数值显示与效果预览的手动拖曳模式、输入具体参数值的直接执行模式。其中 Offset 与 Slide 分支额外配备 Check outside perimeters 勾选功能，对 Washer 孔执行操作时，可自动识别 Washer 外圈节点并同步完成变换操作。

二、功能分支操作演示

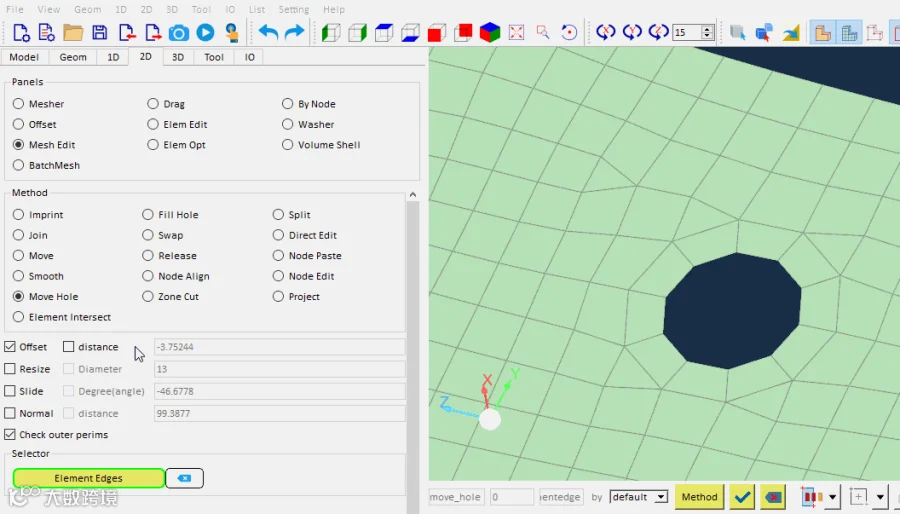

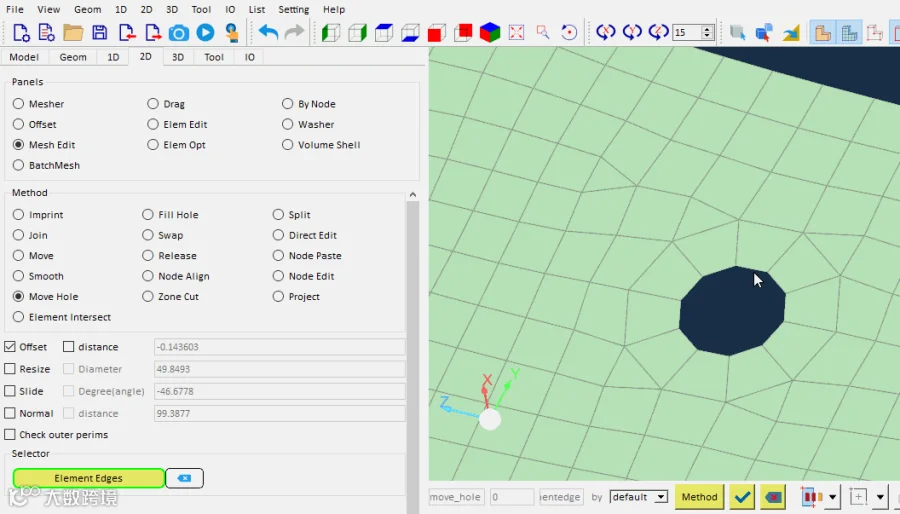

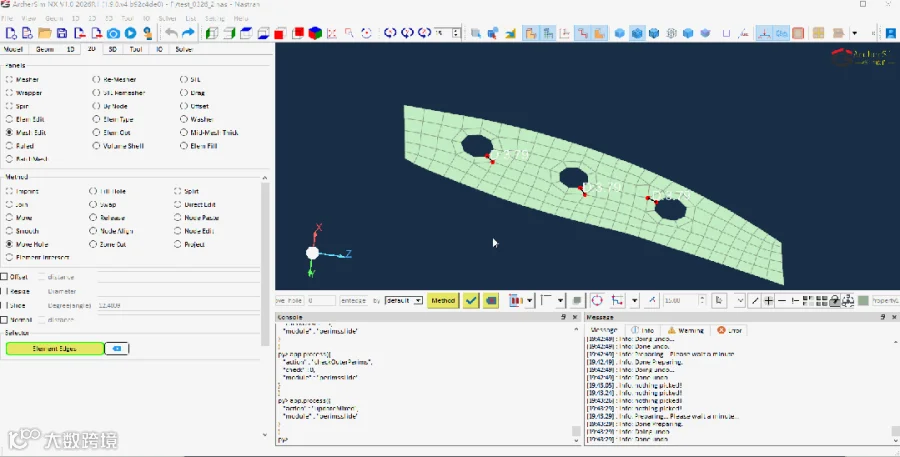

1. Offset：基于偏置值的内孔缩放

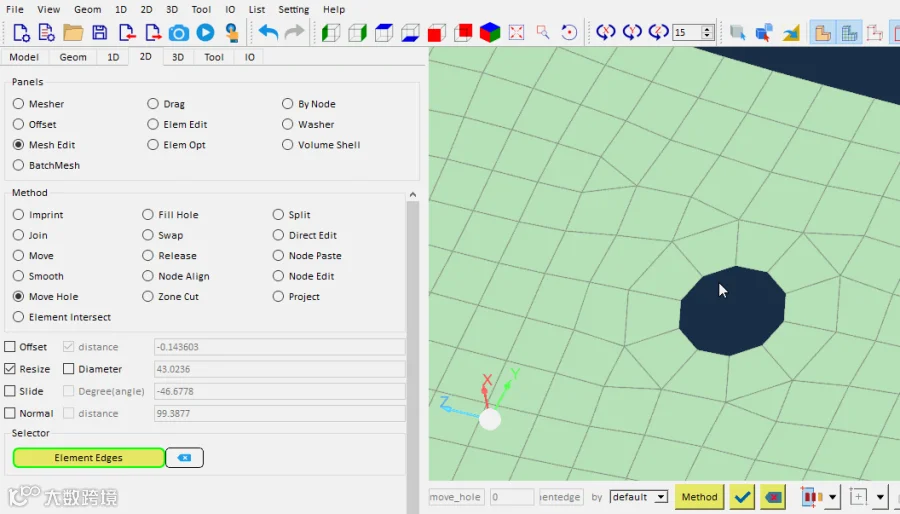

2. Resize：基于直径的内孔缩放

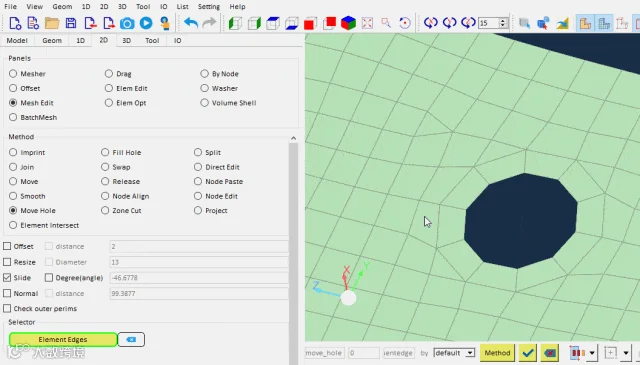

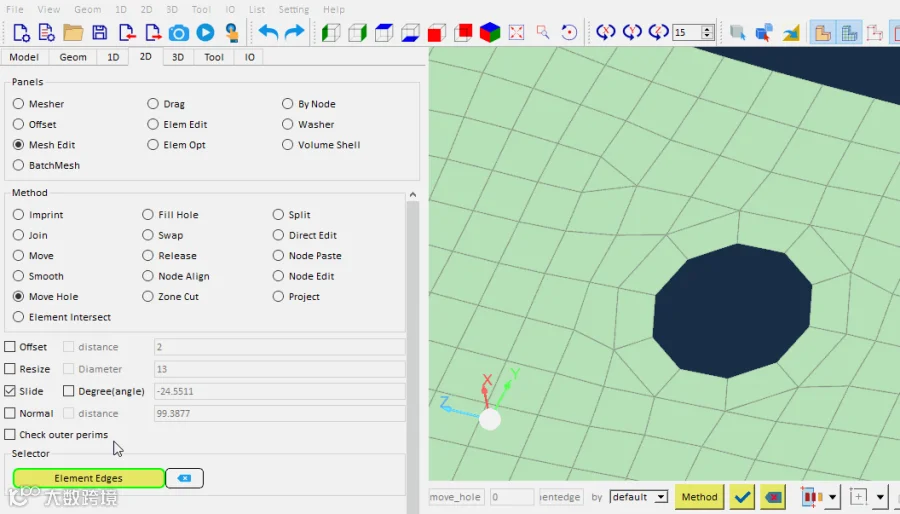

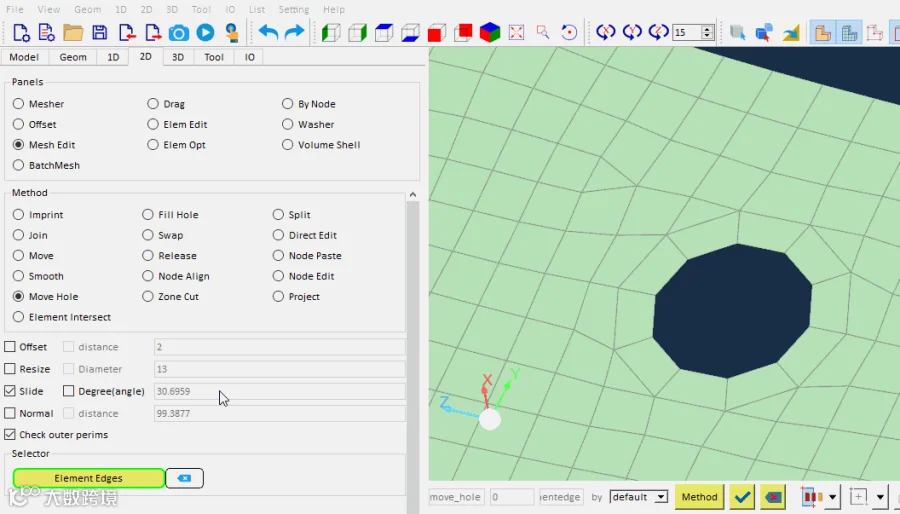

3. Slide：基于角度的内孔节点旋转

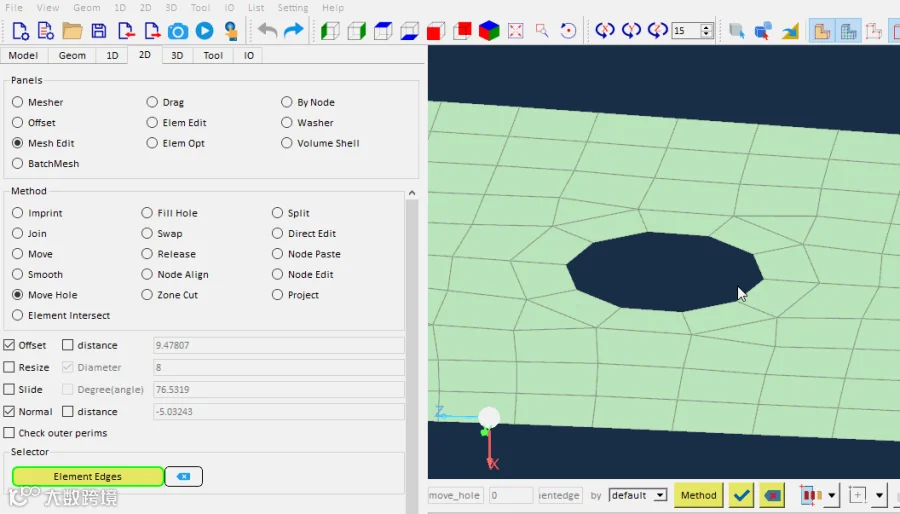

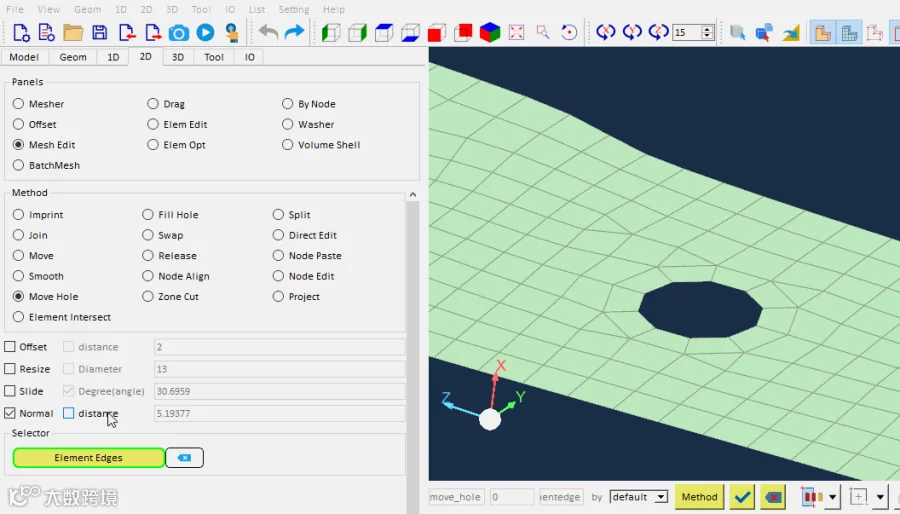

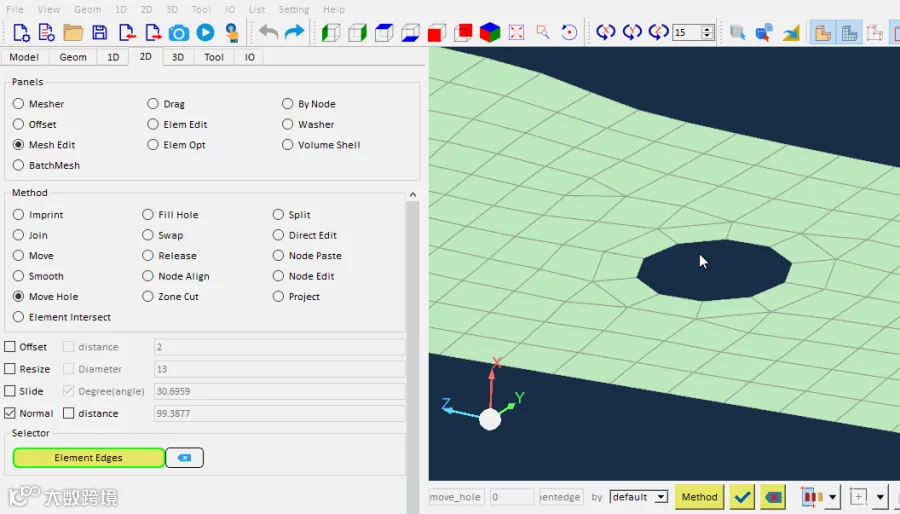

4. Normal：基于内孔平面法向的节点偏移

5. 多分支混合勾选操作

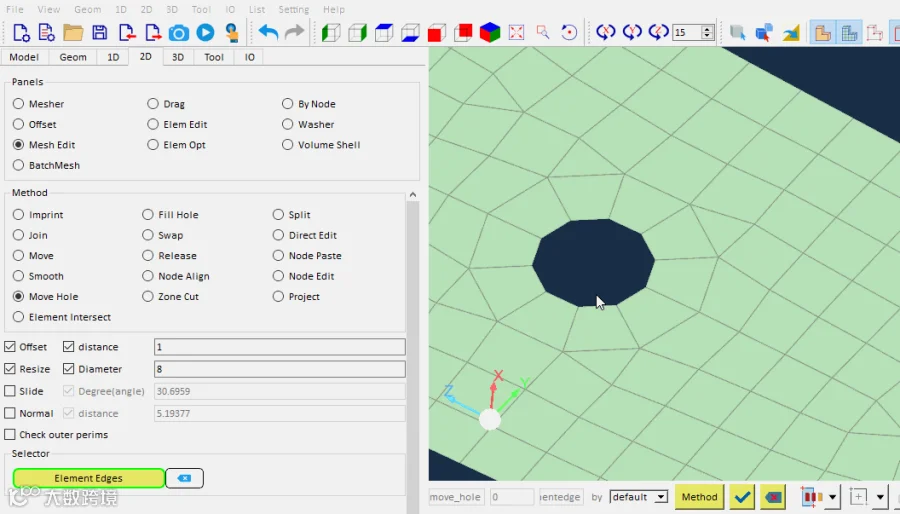

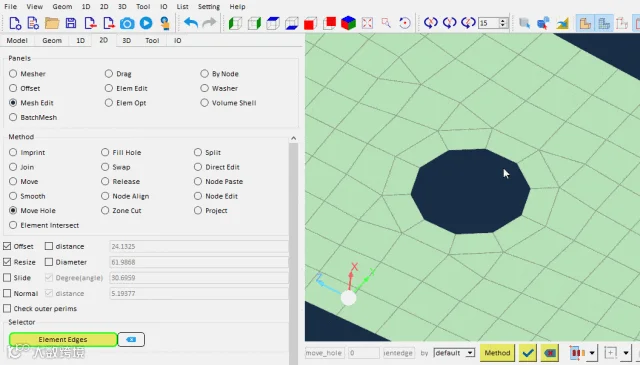

例 1：Offset+Resize

Offset 与 Resize 均为内孔缩放功能，混合勾选后，拖曳模式下可同时实时显示偏置值与内孔直径两项参数，数值模式下操作效果为二者叠加，且 Offset 数值权重为 Resize 的双倍，可满足需同时参考双参数的缩放需求。

例 2：Offset+Slide

例 3：Offset+Normal

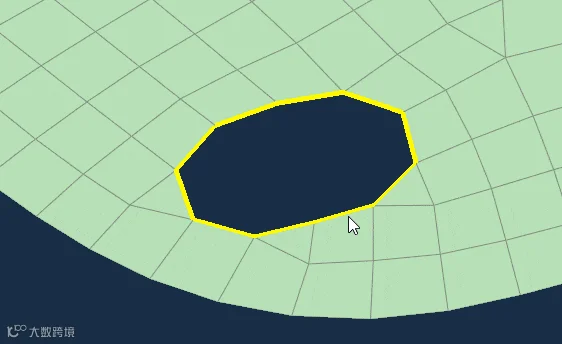

6. 异形孔适用性

Move Hole 功能对标准圆孔的处理效果最佳，同时可兼容椭圆孔、方形孔等异形孔的节点变换操作，仅在 Resize 与 Offset 分支的数值操控精确度上存在细微差异，手动拖曳模式的操作逻辑与圆孔完全一致。

三、功能实际应用实例

1. 优化网格质量

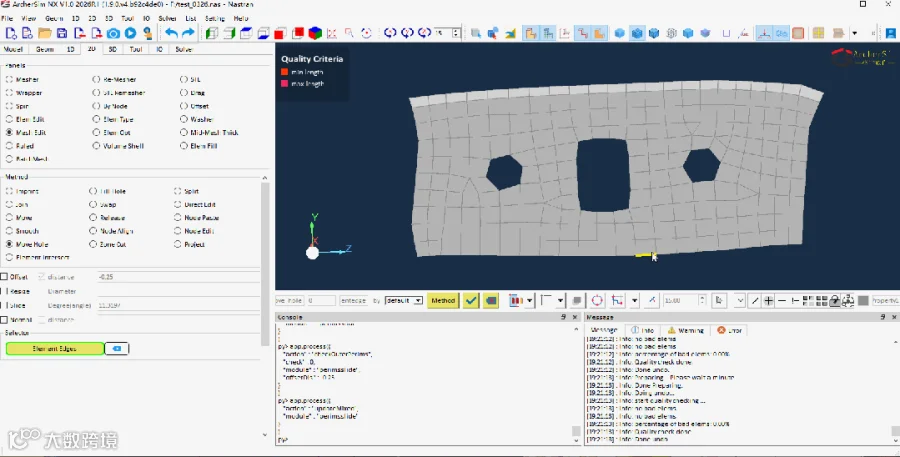

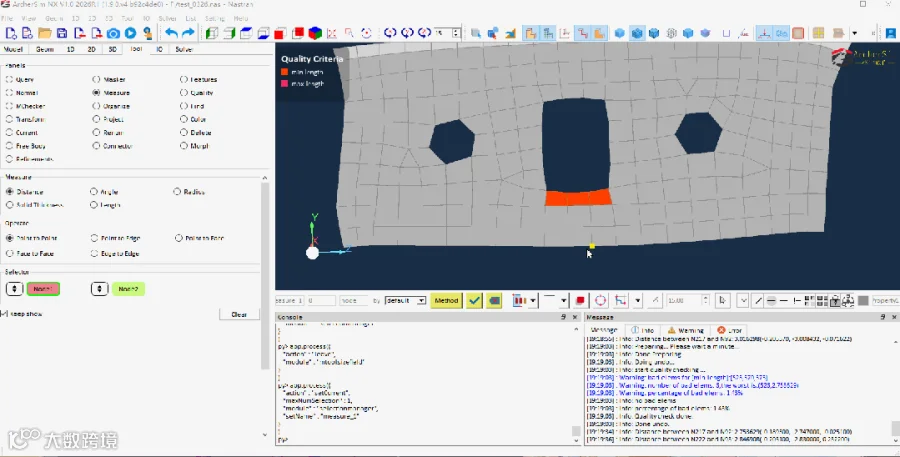

某部件采用 5mm（3-7）标准绘制网格，Batchmesh 初始生成结果中，局部区域存在两项网格质量问题：一是孔与特征边间距过小，导致三个网格尺寸略小于最小网格尺寸 3.0mm；二是左侧六边形孔方向不合理，引发网格走向紊乱。

通过 Move Hole 功能对上述问题进行修正，具体操作步骤如下：

首先通过测量功能获取不合格单元的最小边长度，随后勾选 Offset 分支并输入负数偏置值，使大方形孔轻微向内缩进，为不合格单元预留合理空间，满足网格最小尺寸标准。

勾选 Slide 分支并启用手动拖曳模式，调整六边形孔节点的旋转角度，使孔方向与网格走势相顺应，优化网格整体排布合理性。

2. 手动生成加强筋

在门板等塑料结构件的仿真分析中，若静压形变仿真结果未达预期，通常需在塑料板上增设加强筋结构，以减少形变量、提升结构反力。对于此类简易加强结构，可通过前处理软件手动生成，免去 CAD 数据更新的繁琐流程，Move Hole 功能可替代传统偏置填充法，实现加强筋的快速生成，且操作步骤更精简、效率更高。

该局部网格中，Washer 孔内外圈尺寸差值为 3.79，需通过 Move Hole 功能的 Normal 与 Offset 分支配合，实现加强筋的生成，具体操作步骤为：

同时勾选 Offset 与 Normal 两项分支；

在 Offset 分支中输入正值 3.79，使 Washer 孔内圈向外扩大至与外圈尺寸一致；

在 Normal 分支中输入加强结构的目标高度 35，定义加强筋的空间高度；

点击中键预览加强筋生成效果，确认无误后再次点击中键执行操作，生成加强筋雏形。

生成的加强筋结构仅需对网格进行简单优化，即可投入仿真分析使用。
