ArcherSim NX 是基于最新 Ribbon 界面风格开发的通用 CAE 前处理软件系统，集成结构与 CFD 两大核心模块。其中 CFD 模块聚焦流体动力学仿真的几何预处理与网格生成需求，可为整车热管理等工程仿真场景，提供高效、高质量的一体化解决方案。
在整车热管理分析中，除霜除雾、风量分配、散热性能等工况的 CFD 仿真均需以合格网格模型为基础。仿真流程中，原始几何模型经预处理后划分的 STL 初始网格，常因工程细节、装配间隙、微小特征等因素存在各类错误，无法直接用于仿真分析。因此，对初始网格开展专业的检查、清理与修复，是保障后续仿真结果准确性的必要环节。
ArcherSim NX 开发的集成化模型检查工具 Model Checker，可实现对网格模型常见问题的自动检查与修复，核心处理破损、相交、缺失类网格问题，最终帮助构建封闭、连续的合规网格模型，从源头为 CFD 仿真筑牢基础。本文将以汽车排气管模型为实操案例，全面展示 Model Checker 功能的操作与应用。
一、功能总览

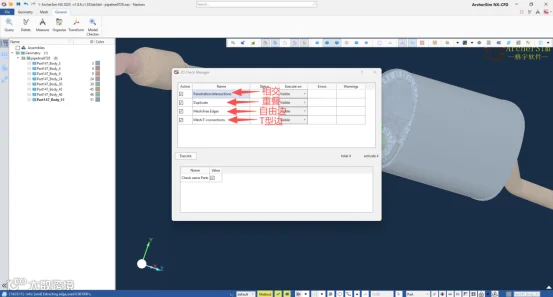

Model Checker 内置相交、重叠、自由边、T 型边四大常用检查项，可通过软件菜单栏General-Model Checker进入功能界面。
操作流程简洁标准化：勾选需要检查的项目后，在Execute On栏选择检查对象，支持对全部模型检查或仅对当前显示模型检查；确定检查项后，点击Execute按钮即可启动自动检查。
【功能总览界面】
二、Penetration:Intersections（相交网格）检查与修复
检查操作：打开 Model Checker，勾选Penetration:Intersections选项，单击该选项后，下方栏将显示Check Same Parts选项，勾选此选项可对相同 Part 的网格执行相交检查；点击Execute按钮启动检查，检查完成后Status栏将反馈结果，叉号代表检出异常，对勾代表无异常。
问题定位：本次排气管网格模型检出相交问题，双击Penetration:Intersections进入具体信息界面，右键点击错误信息并选择Show only，可单独显示相交部分的单元。
【相交网格定位界面】
修复方法：本次相交由部分单元重叠导致，点击工具栏neighbor按钮显示邻近单元，删除相交单元后，通过由节点生成单元功能创建新单元，即可解决该问题。
【相交网格邻近单元显示】
【相交网格修复后界面】
结果验证：修复完成后重新执行相交检查，status栏显示对勾，说明相交错误已解决，相交检查通过。
三、Duplicate（重复单元）检查与修复

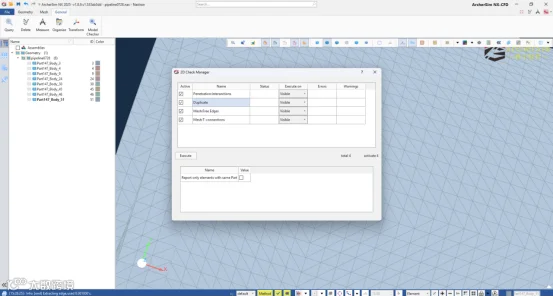

检查操作：仅勾选Duplicate选项，下方Report only elements with same part选项为专属相同 Part 的重复单元检查，本次案例不勾选该选项；点击Execute按钮启动检查，本模型检出 1 处重复单元错误。
问题定位：双击Duplicate进入具体信息界面，右键点击错误信息并选择show only，可单独显示重复单元。
【重复单元检查界面】
【重复单元定位界面】
修复方法：针对模型中的重复单元，直接删除其中一个即可完成修复。
结果验证：再次执行重复单元检查，无错误检出，说明重复单元检查通过。
四、Mesh:Free Edges（网格自由边）检查与修复
检查操作：仅勾选Mesh:Free Edges选项，仅对网格自由边开展检查，点击Execute按钮后，本模型检出 1 处自由边错误。
问题定位：双击Mesh:Free Edges进入具体信息界面，右键点击错误信息并选择show only，可单独显示包含自由边的网格单元。
【网格自由边定位界面】
修复方法：本次自由边由网格缺失一个单元导致，通过由节点生成单元功能补充缺失单元，恢复网格连续性。
【网格自由边修复后界面】
结果验证：重新进行网格自由边检查，无错误检出，自由边检查通过。
五、Mesh:T-connections（网格 T 型边）检查与修复
检查操作：仅勾选Mesh:T-connections选项，仅对网格 T 型边开展检查，按前述操作启动检查后，本模型检出 T 型边错误。
问题定位：检出错误信息后，通过show only功能单独显示包含 T 型边的网格，完成问题定位。
【网格 T 型边定位界面】
修复方法：本次 T 型边因几何相交后未删除多余部分导致，直接删除管道中间的多余网格，即可消除 T 型边。
结果验证：重新进行网格 T 型边检查，无错误检出，至此四项检查全部完成。
以上就是 ArcherSim NX 中 Model Checker 功能的全流程实操展示，该工具通过自动化检查与针对性修复，可高效解决 CFD 仿真中常见的网格问题，大幅提升网格预处理的效率与质量。
