上篇文章，我们介绍利用电位定义和连接的属性，自动生成线径和线色，但连接的优势还有线号的自动传递——比如想给24V正极端子排的线号统一为：P24，仅需要在端子排的进线连接导线处，手动放置（属性勾选）一个P24的连接定义即可，大家自行测试，有问题欢迎私信或加群。

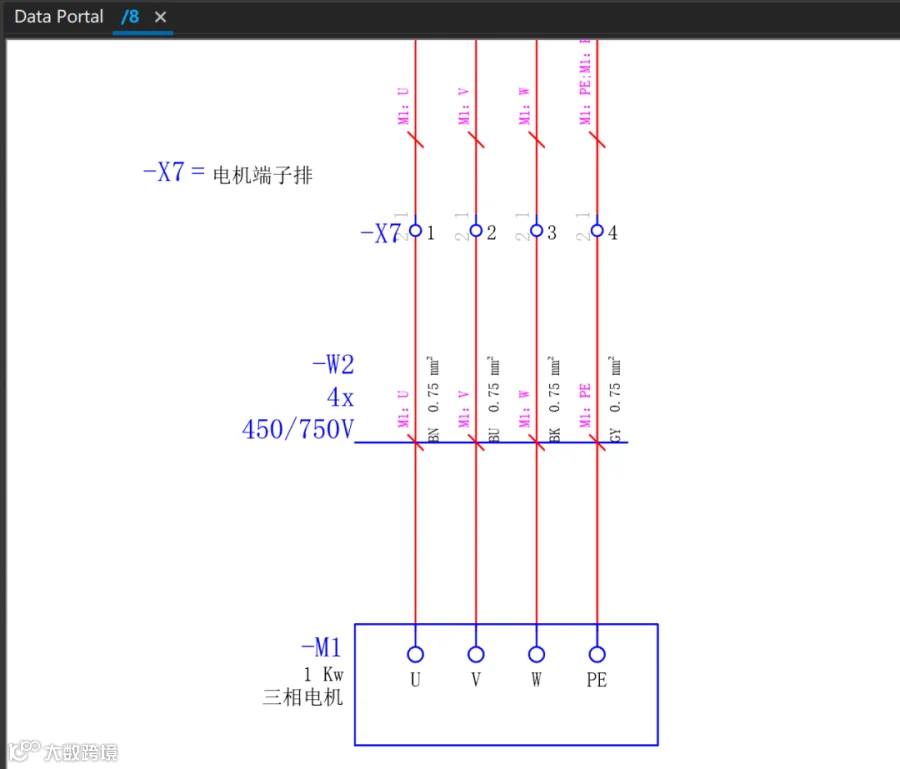

我们想把电机Ｍ1的UVW相，自动生成的线号分别是M1:U、M1:V、M1:W标签，如图所示：
思考三个问题：
1.当前线号规则的逻辑是什么。
2.在执行生成线号时，我们如何识别和修改，源端和目标端。
3.整个项目中，线号规则不止一个，我们为不同回路类型，配置不同规则，EPLAN怎么知道这个是电机回路，而不分配错误。
Q：线号配置规则是什么，如何配置？
A：采用源端的设备标识符+连接代号（我们要想办法把电机定义为源端）
Q：如何确定源端？

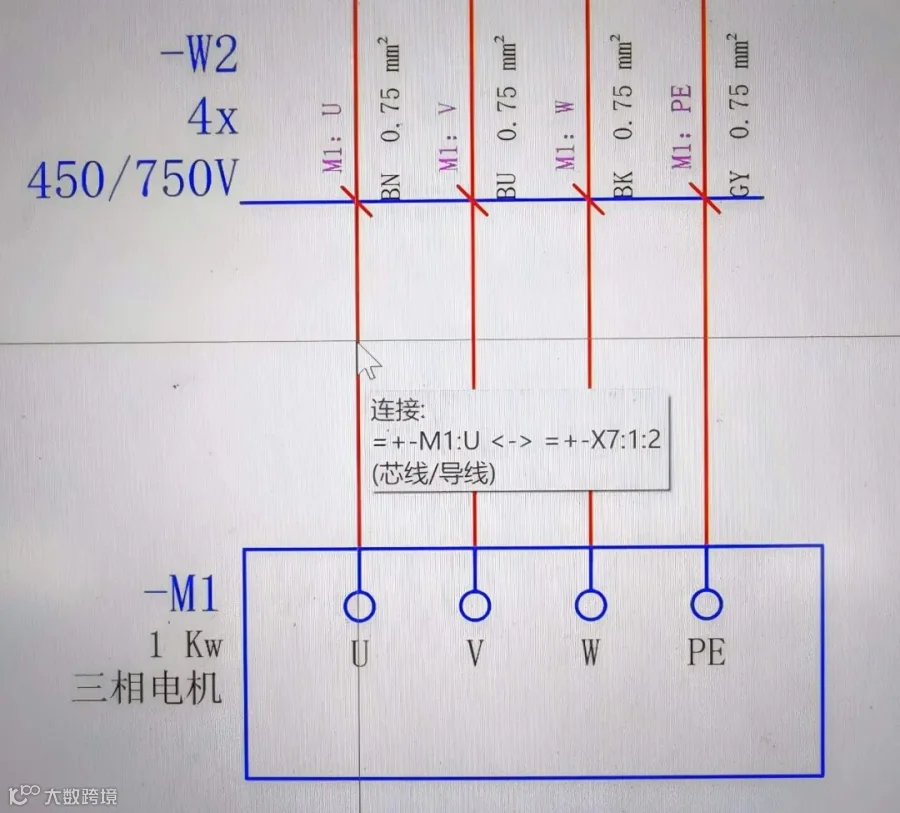

A1：把鼠标放在连接导线上，可以预览查看，当前导线的源和目标信息

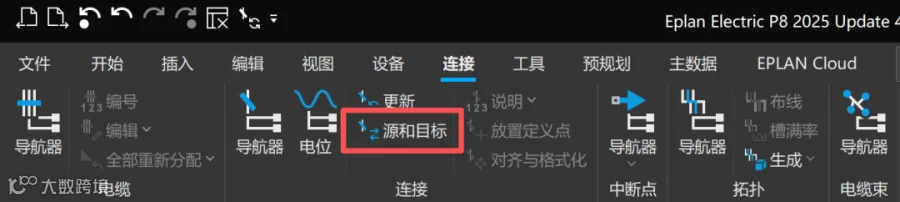

A2：如果源端错误，有交换源和目标的功能的，EPLAN 2025新版本功能如图：
Q：如何定义电机回路的线号规则？

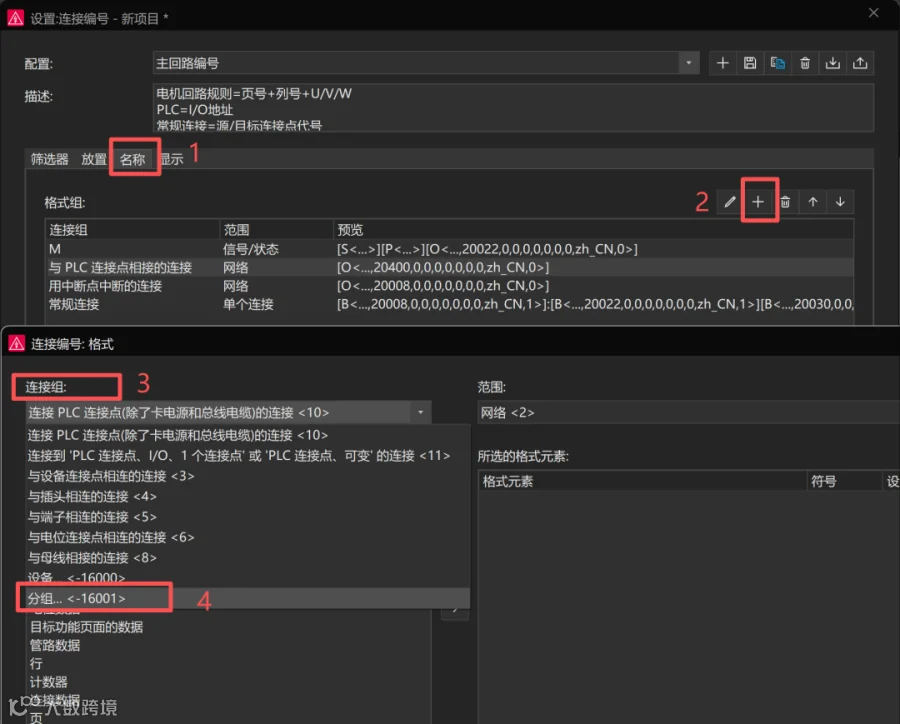

A1：新增一个连接组，组的数值(名称)要记住——电机回路，原理图回路有用；范围定义：信号/状态，如图所示：

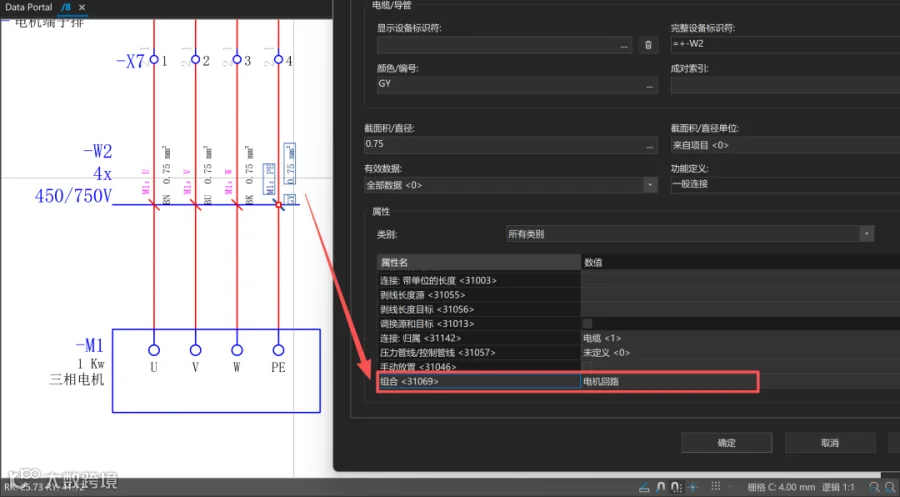

A2：在原理图回路中，鼠标双击连接定义点，在组合的属性中，输入组的数值(名称)——电机回路，如图所示：
