笼箱自动装卸装置技术分析及全球同类产品汇总

核心结论

01

新石器慧通笼箱装卸装置技术详解

02

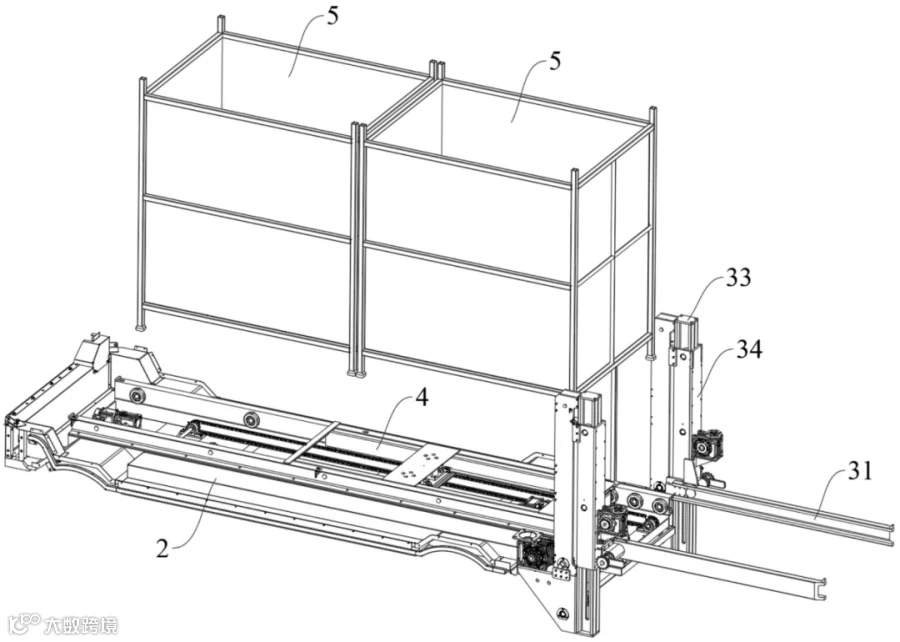

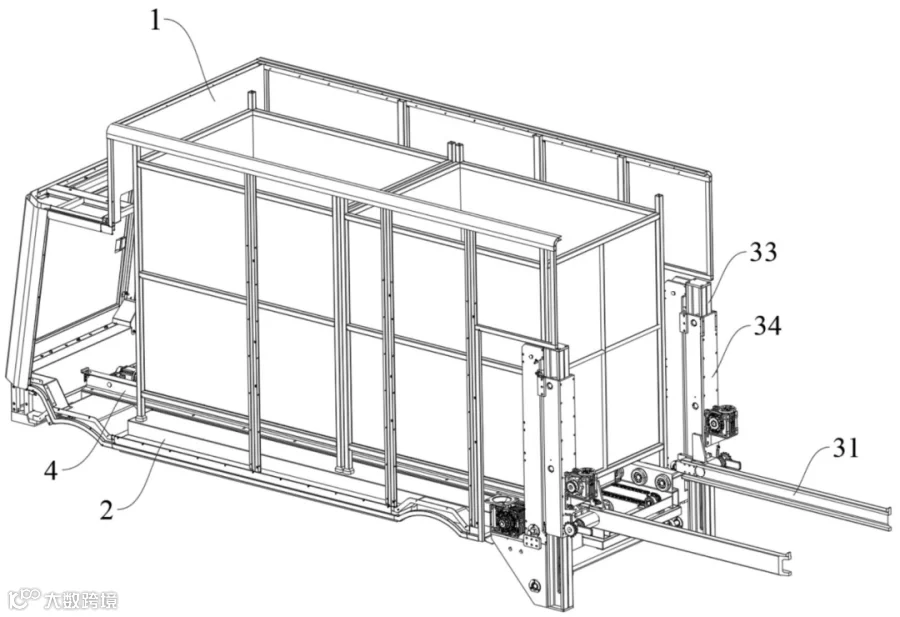

1. 结构组成与工作原理

• 装笼流程：
• 升降组件的第一承载部降至地面（第一工作位置），接收笼箱
• 升至高于平移部的第二工作位置
• 平移部伸出车体至第三工作位置，第二承载部上升承接笼箱
• 平移部缩回至第四工作位置，第二承载部下降将笼箱放置于底板


• 卸笼流程：
• 平移部移动至笼箱下方，第二承载部上升抬升笼箱
• 平移部伸出至第三工作位置，第一承载部升至第二工作位置
• 第二承载部下降将笼箱转移至第一承载部
• 第一承载部降至地面完成卸笼

• 双承载部协同

  第一承载部（叉车式叉臂）与第二承载部（可升降托举平台）形成立体转运，避免传统翻转式装卸导致的货物损耗
• 动态稳定性设计

  平移导轨滚轮间距采用梯度分布（L1＜L2），在伸出端加密滚轮确保承载刚度
• 多工位适配

  支持第三/四工作位置（基础装卸）及第五/六工作位置（多笼箱排列），适配不同车厢空间

全球同类产品技术对比与市场分布

03

1. 国际领先企业及产品特点

• 核心产品

  航空货运自动化装卸系统
• 技术特点

  集成AGV与货物升降机，支持航空集装箱快速转运，2025年获欧洲Air Cargo News创新奖
• 市场定位

  高端航空物流枢纽，客户包括东航物流、新加坡樟宜机场

• 核心产品

  LoadMatic全自动卡车装载系统
• 技术参数


• 装载速度：150托盘/小时
• 适配车型：标准卡车/集装箱无需改装
• 自动化等级：Level 4（半自主操作）
• 应用场景

  汽车零部件、食品饮料行业

• 核心技术

  AI驱动的链式输送装卸系统
• 案例

  2023年为Vinpac部署AGV装卸系统，负载1500kg，提升效率30%

• 技术路线

  无人车集成式装卸装置，已申请2项相关专利（CN224375436U、CN223592320U）
• 差异化优势

  专为无人配送场景设计，适配新石器X3等无人车平台，强调窄巷作业能力

• 专利技术

  基于物料转运的笼车自动装卸装置（CN223213422U）
• 功能特点

  集成称重秤防止超载，液压垫板+斜面设计适配非标准化笼箱

• 创新点

  笼盘垛卸装机构，实现多层笼盘自动拆垛/码垛（CN223804495U），主要用于食品饮料行业

• 欧洲

  占全球自动卡车装载系统市场43.6%份额（2024年），德国、荷兰为技术中心，聚焦港口与航空物流自动化
• 北美

  汽车与电商驱动需求，Dematic、Joloda Hydraroll主导市场，强调与WMS/ERP系统集成
• 亚太

  中国、日本增长迅速，2025-2034年CAGR达9.5%，新石器、顺丰科技等企业推动最后一公里配送自动化

技术发展方向与挑战

04

1. 核心趋势

• 智能化

  AI视觉识别（如Lidar+摄像头定位）、 predictive maintenance（预测性维护）
• 模块化

  适配不同笼箱尺寸（49-59英寸标准）与车型，如Palamatic Process的EasyFlow®EF0支持多种装载模式
• 绿色化

  电动液压系统替代柴油驱动，罗地格等企业已推出零排放机型

• 标准化缺失

  笼箱尺寸、接口协议不统一，导致跨平台兼容性差
• 成本门槛

  全自动系统初始投资比较高，中小物流企业难以承受
• 极端环境适应

  高温、高湿或崎岖路面下的稳定性有待提升

应用场景与典型案例

05

1. 电商物流

• 需求特点

  多品种、小批量、高频次装卸
• 解决方案

  新石器无人车+笼箱装卸装置，实现社区驿站-无人车的自动化接驳

• 案例

  罗地格为浦东机场打造的智慧货运枢纽，采用AGV+升降装卸系统，吞吐量提升40%

• 应用

  Actiw LoadMatic系统用于变速箱总成装卸，定位精度±5mm，节拍时间＜60秒

总结与建议

06

根据以上分析，全球化的装卸智能化需求，类似的技术路径，应用在不同的行业，解决相同的装卸劳力短缺、安全、高效问题。
