随着全球经济一体化的进程，我国的企业不仅同国内企业展开激烈的竞争，同时还要与国外的企业在更广阔的市场上展开更为激烈的竞争，在这种商业环境下，我们的企业必须进行转型、升级、创新才能生存，进而洁净技术被越来越重视，因为洁净厂房对产品的质量、精度、成品率、稳定性等都具有显著的作用。
洁净厂房的无尘室车间设计就起到举足轻重的作用，因为无尘车间的建筑布局和净化空调系统有着密切的关系，净化空调系统既要服从建筑总体布局，建筑布局也要符合净化空调系统的原则，两者之间相互对应才能充分发挥相关功能的作用。所以无尘车间的设计要以建筑布局为基础，结合净化空调系统原理要求进行设计，使其符合无尘车间的设计原理。下面就无尘车间的标准布局进行简单介绍。
无尘车间的布局设计，要根据其使用功能、洁净要求进行设计，本文将从区域划分、通道设计、设备与操作布局、空气流向控制、人员净化设施、物料净化流程、管线组织、机房位置、安全疏散等方面进行简单介绍：
一、区域划分
无尘车间一般包括洁净区、准洁净区和辅助区这三大部分。
1、洁净区：根据产品对洁净度的要求，将车间划分为不同洁净等级的区域，各区域之间设置气闸室或缓冲间，实现有效隔离；
2、准洁净区：处于洁净区与辅助区中间的位置，通常是风淋室、缓冲间之类的区域。
3、辅助区：包括更衣室、缓冲区、物料暂存区、设备维护区等，为洁净区提供必要的支持与服务，同时防止非洁净物品直接进入洁净区。

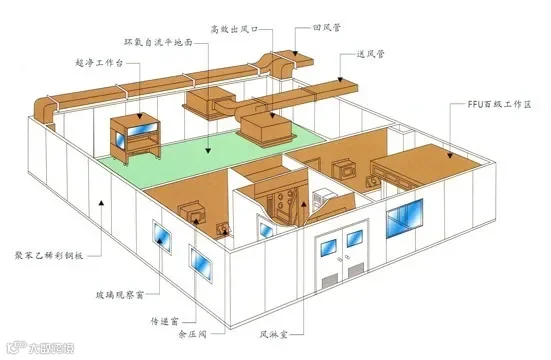

根据区域划分，无尘车间的平面布置方式主要有以下几种：
  1. ‌两端式‌：洁净区设在一边，另一边设准洁净区和辅助用房。
  2. ‌核心式‌：以洁净区为核心，上下左右被各种辅助用房和隐蔽管道的空间包围起来，这种方式避开室外气候对洁净区的影响，减少了冷热能耗，利于节能。
  3. ‌内廊式‌：洁净室设在外围，而走廊设在内部，这种走廊的洁净度级别一般都较高，甚至和洁净室同级。
  4. ‌外廊环绕式‌：外廊可以有窗和无窗，兼作参观和放置一些设备用，有的在外廊内设值班采暖。外窗必须是双层密封窗。
这些布局方式各有特点，旨在满足不同的使用需求，如节约用地、减少能耗、提高洁净度等。

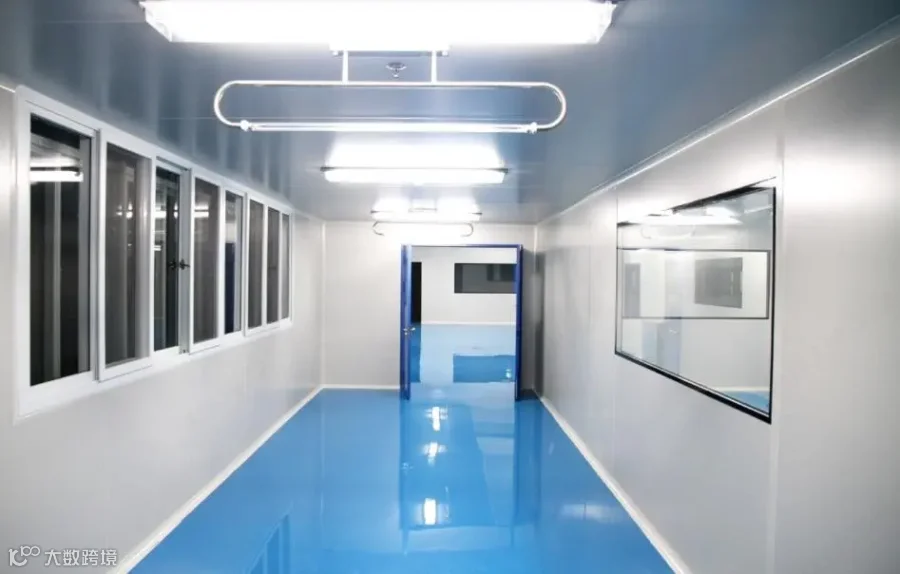

二、通道设计
1、人流通道：要设计单独的人流通道，确保人员从更衣室经净化后进入洁净区，避免与物流通道交叉，减少污染风险。
2、物流通道：规划清晰的物流通道，用于物料进出及在洁净区内的传输，确保物料在运输过程中不会造成污染。
3、通道宽度和标识：要根据实际需求确定通道宽度，确保人员、设备、物料顺畅通行，同时设置清晰的标志系统，引导人员与物流有序流动。

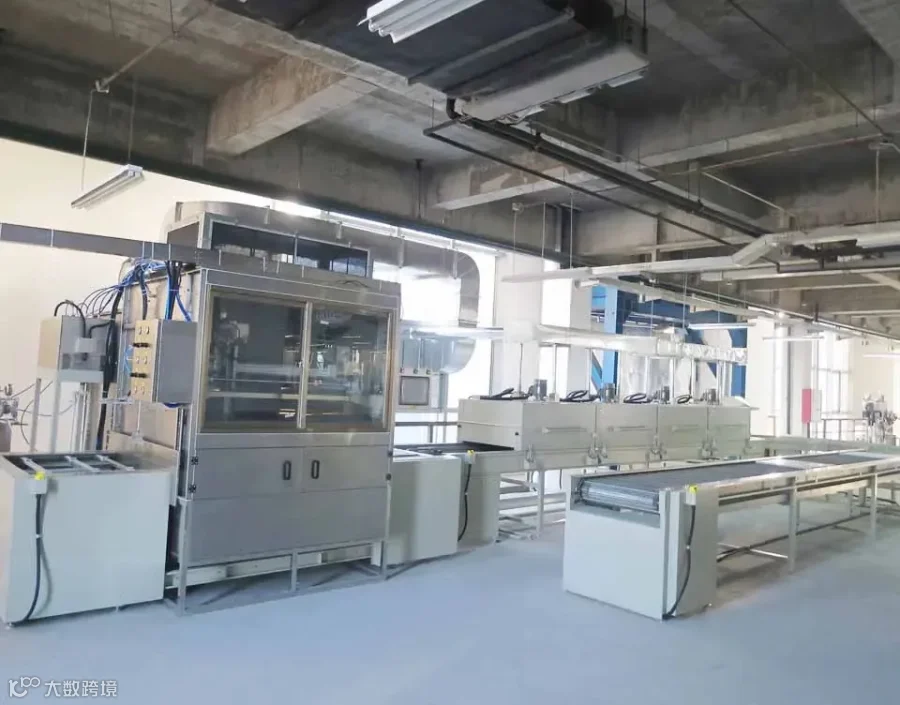

三、设备与操作布局
1、设备布局：要根据生产工艺流程，合理安排设备位置，确保操作便捷，同时考虑设备间的相互影响，避免产生交叉污染；
2、操作空间：为作业人员预留足够的操作空间，确保作业安全和质量；
3、灵活性：要考虑未来设备升级改造要求，保持布局的灵活性与合理性；
四、空气流向控制
1、送风系统：采用合适的送风方式，确保洁净空气均匀分布到整个洁净区；
2、回风系统：合理规划回风口位置，避免形成涡流或死角，要设计回风过滤器，减少回风中的污染物资含量；
3、正压控制：保持洁净区、准洁净区、辅助区、外界的正压状态，防止外界空气进入洁净区。

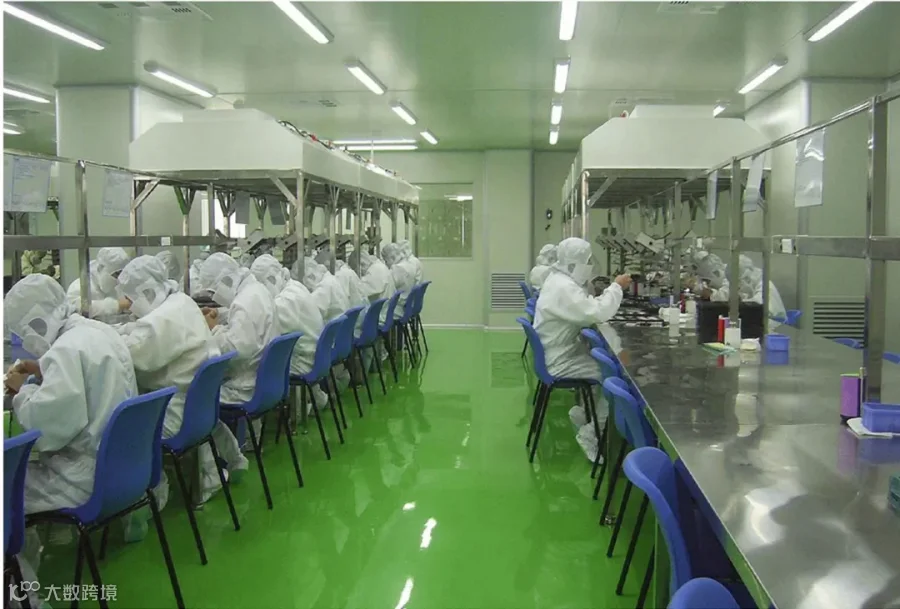

五、人员净化设计
1、人员净化区域包括更衣室、风淋室、消毒等区域，人员在进入洁净区之前，必须更换洁净服并吹淋、洗澡、消毒，简称“人净”。
2、人净用房中更换洁净服的房间应予送风，并对入口侧等其他房间保持正压，对厕所、淋浴保持少许正压，而厕所、淋浴应保持负压。
六、物料净化设计
各种物件在送入洁净区前必须经过净化处理，简称“物净”。物料净化路线与人净路线应分开，如果物料与人员只能在同一处进入无尘车间，也必须分门而入，物料并先经过预清洁净化处理。
1、净化传递：通过物料通道、传递窗、传递小车等方式，将物流安全传递至洁净区域。
2、存储与管理：对于生产流水线不强的场合，在物料线路中间可设中间库，确保物料存储过程中不受污染；
3、生产流水线很强，则采用直通式物料路线，有时还需要在直通路线中间设多次净化、传递设施。
在系统设计上，物净用房的预净化和精净化阶段由于会吹落很多生微粒，所以相对洁净区应保持负压或零压，如果污染危险性大则对入口方向也要保持负压。
七、管线组织配置
无尘车间的管线非常复杂，所以对这些管线均采用隐蔽组织方式。具体隐蔽组织方式有以下几种：
1、‌顶部技术夹层‌：这是无尘车间管线组织的重要组成部分。由于送、回风管的断面最大，因此顶部技术夹层通常被首先考虑。这些夹层一般位于夹层的最上方，其下则安排电气管线。当夹层的底板能够承受一定重量时，可以在上面设置过滤器及排风设备等。
2、‌房间技术夹层‌：与只有顶部夹层的方案相比，房间技术夹层的设置可以减少夹层的布线与高度，同时省去回风管道返回上夹层所需的技术夹道。在下夹道内还可以设置回风机动力设备配电等，某层无尘车间的上夹道可以兼做上一层的下夹道，从而优化空间利用和管线布置。
3、‌墙夹层‌：虽然具体提及较少，但墙夹层作为另一种管线组织方式，也在无尘车间的设计中扮演着重要角色，可以放置不宜在无尘车间内的一些辅助设备，甚至还可以作为一般回风管道或静压箱，有的可安设光管型散热器。
4、技术竖井，需要越层时要用技术竖井，并且经常作为建筑结构的一部分，具有永久性。由于技术竖井把各层串通起来，为了防火，内部管线安装完成后，要在层间用耐火极限不低于楼板的材料封闭，检修工作分层进行，检修门必须设防火门。
不论技术夹层、墙夹层还是技术竖井，当直接兼作风道时，其内表面必须按无尘车间的内表面的要求处理。
八、机房位置
空调机房最好靠近要求送风量大的无尘车间，力求风管的线路最短。但从防止噪声和振动来说又要求把无尘车间与机房隔开。考虑噪音和振动的控制，以及管道的布局和效率。机房位置的确定要从下列几点要求：
‌1、物理隔离‌：机房应与无尘车间保持一定的物理隔离，以减少噪音和振动对无尘环境的影响。这可以通过以下几种方式实现：
  • 将机房设在无尘车间建筑之外，但尽量靠近无尘车间，以减少管道长度，提高效率。
  • 在无尘车间与机房之间设置辅助室或使用沉降缝、夹壁墙等方式进行物理隔离。
  • 对于特别敏感的无尘环境，可以考虑采用分散式布局，如将机房设在屋面上或地下室，以减少对无尘车间的直接影响。
2、噪音和振动控制‌：机房内应采取有效的隔振和隔音措施，包括对设备支架和底座进行防振处理，使用隔音材料和隔声门，以及确保机房内壁和天花板具有良好的隔音性能。
3、管道布局‌：机房的位置应便于管道的布局和管理。无尘车间的管道系统非常复杂，因此机房的位置应考虑到管道的隐藏组织方法，如顶部技能夹层等，以确保管道的高效利用和减少对无尘环境的干扰。
4、‌安全考虑‌：机房的设计和布局还应考虑到安全因素，包括电力供应、排水设施以及紧急情况的应对措施。
九、安全疏散
由于无尘车间是密闭性很强的建筑，其安全疏散成为非常重要和突出的问题，和净化空调系统设置也有密切关系。一般应注意以下几点：
1、每一生产层防火区或洁净区至少设2个安全出口，只有面积小于50平方米，工作人员少于5人时，可允许只设一个安全出口。
2、人净入口不应作疏散出口。因为人净路线迂回曲折，一旦烟火迷漫，要求人员很快跑到室外是很困难的事。
3、风淋室不能作为一般出入通道，由于这种门常为两扇联锁或自动，一旦出现故障，非常影响疏散，所以一般均在风淋室设旁通门，工作人员多于5人时必须设此门。平时工作人员出无尘车间时不应走吹淋室而应走旁通门。
4、无尘车间的门，考虑到维持室内压力状况的需要，其开设方向要朝向压力大的房间，因为要靠压力把门压紧，这安全疏散的要求相反。为了考虑平时洁净和紧急疏散时的两方面要求，规定洁净区和非洁净区之间的门、洁净区与室外的门作为安全疏散门对待，其开启方向一律朝向疏散方向，单设的安全门也是如此。
以上就是无尘车间标准布局设计的主要注意事项和要求，通过以上各方面的精心设计与布局，一定可以构建一个高效、安全、可靠的标志无尘车间环境，确保生产过程的顺畅、高效以及产品质量的稳定‌，为高科技产品的生产提供有力保障。
