3米长管道中，定位0.05mm的瑕疵最快需要多长时间？
第六镜的答案是——3分钟。
在管道制造行业，尺寸精度与内壁缺陷检测一直是悬在质量管控上的难题。传统人工检测效率低、漏检率高、数据无法追溯；常规检测设备又受限于小尺寸、长距离、强反光、多油污等复杂工况，痛点普遍。
第六镜Prismind L管道视觉质检机器人正在解决这些难题——3米长的管道，只要3-5分钟，即可完成来料或者成品的缺陷检测及尺寸测量；缺陷长、宽度检测精度0.5mm，深度检测精度0.05mm，直径圆度测量精度值达0.02mm，数据精准无偏差，还能自动输出量化数值与定位信息，彻底告别经验判断。
今天我们就来拆解一下Prismind L的核心运行能力，看看它究竟是如何将管道质检的痛点，转变成“看得清、测得准、跑得赢”的质量保障。

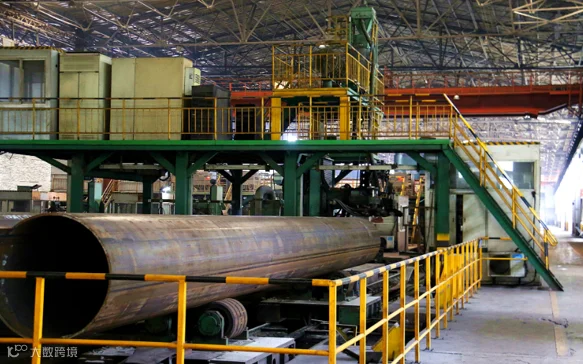

*应用场景之一：油气、能源行业输送管道

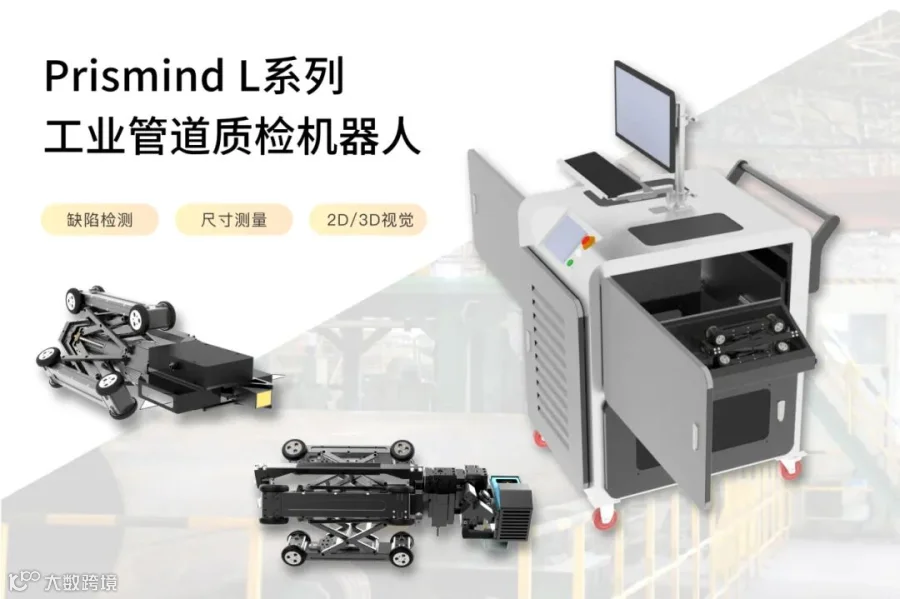

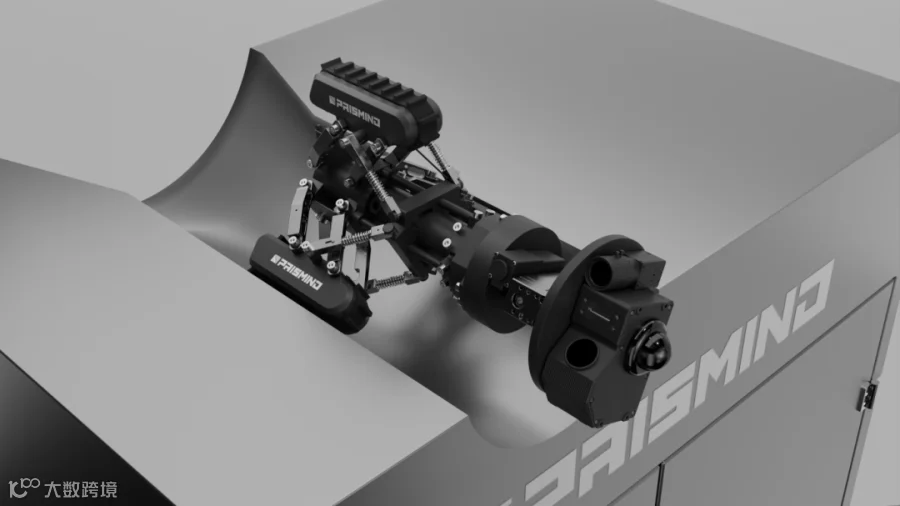

我们的检测系统由两大部分组成：管道机器人和检测基站。
管道机器人，深入“一线”的主角，自动行走的同时带动2D、3D相机旋转，把缸壁的每一寸都“看”得清清楚楚，完成内壁数据的全面采集。
检测基站，管道机器人的 “指挥中心 + 数据大脑”，负责存放机器人，同时接收、处理所有检测数据，并把结果实时反馈给操作人员。
您只需要将机器人放入管道内部，定心、行走、旋转扫描、缺陷定位分级、数据处理等任务都会由它自主完成，自动化程度拉满。
管道内壁视觉检测系统能够实现高精度、全覆盖、自适应的自动化检测，核心依靠四大功能优势：
1、自动定心，超稳
机器人进入管道内部后，会自动撑开、牢牢贴住管壁，不靠人工调整，机器人就能实时感知伸缩杆的位移和受力，始终让自己稳稳站在管道正中心，保证测量模组永远与管壁保持垂直、不偏不斜。
在完美定心的基础上，机器人即可实现在旋转的同时精准采集数据，并稳定的按预设路径完成全截面检测，算出直径、圆度、直线度、轴向距离等关键尺寸，从而实现精确定位。

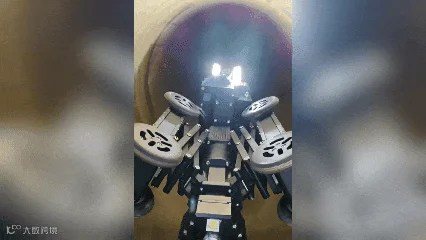

*自适应管径 自动定心
2、自适应行走，能屈能伸能旋转
设备能自动适应 φ200–φ700mm 不同尺寸管道，进入管道即可自动贴紧、自动居中，行走稳、不晃动。再搭配高精度旋转模组，角秒级平稳旋转让相机可匀速、均匀地完成管道内壁 360° 全周扫描，真正做到大小管体都能轻松 hold 住、全周检测无死角，全程不用人工反复调试，全面、精准又高效。

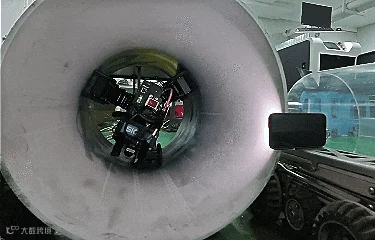

*无需人工干预，管道机器人自适应行走

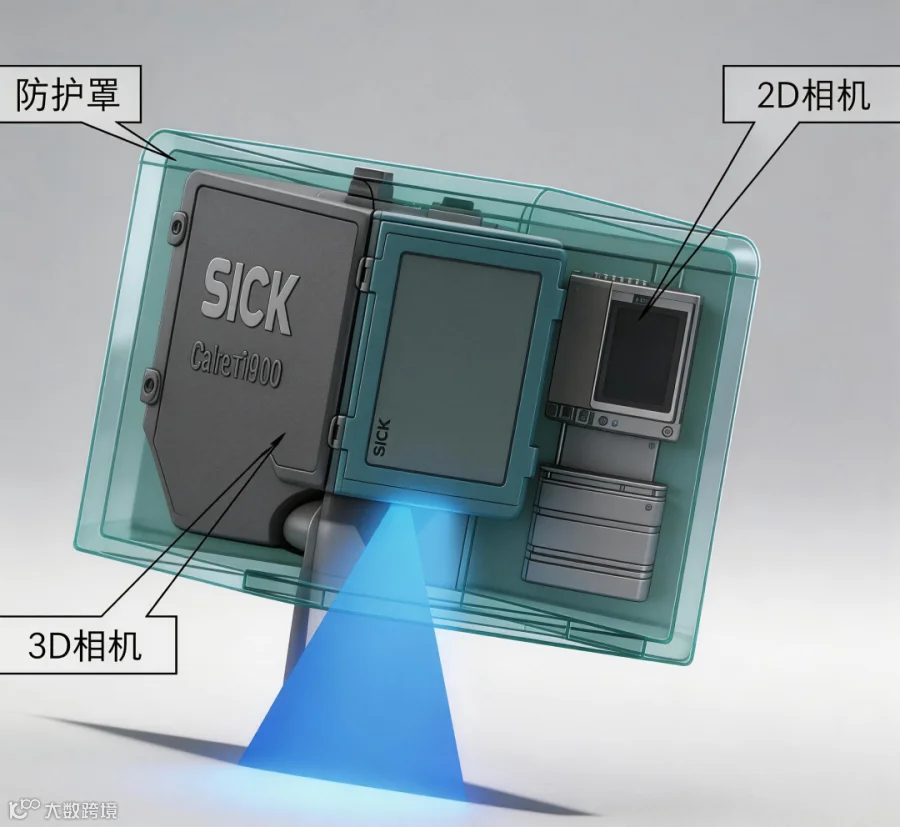

3、2D+3D“双摄”，微米瑕疵也能看得见
在管道内壁检测场景中，2D相机可捕捉包含丰富颜色、纹理等视觉信息的二维图像并进行分析处理，突出缺陷特征，抑制噪声干扰，即便是极其细小、宽度仅为微米级别的划痕也能精准识别。

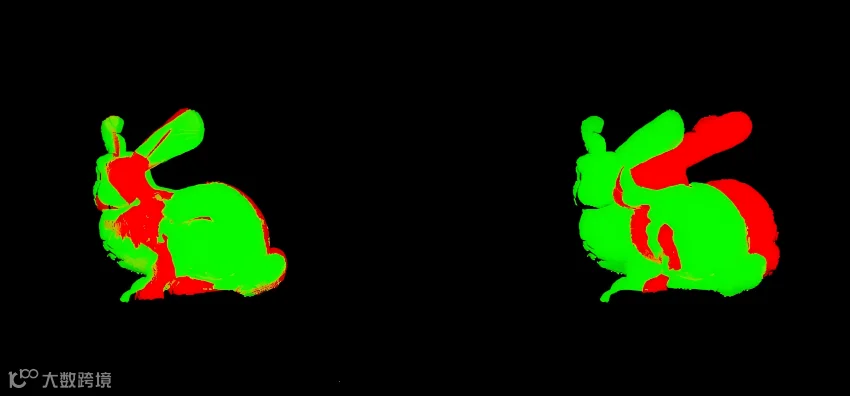

3D相机主打“量的准”。通过3D扫描生成点云数据，可以精确记录管道内壁的三维轮廓和深度信息，这一过程结合了机器学习、深度学习等先进技术，大大提高了管道内壁质量检测的效率和准确性。

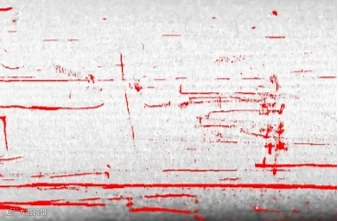

*2D图像缺陷示意图
4、搭载精准导航“定位器”，缺陷一目了然
机器人可实时记录行走位置，精准锁定缺陷在管道内的具体坐标，哪里有问题、问题有多深，整个测距过程既准确又可靠，在有效应对复杂工业环境下各种干扰因素的同时，还为分类加工、后续修复提供可靠依据。
2D相机成本低、拍照检测速度快，能够快速筛查表面瑕疵，应对常规精度要求的检测场景完全够用；3D激光相机能精准捕捉管道内壁立体形状、缺陷大小和轮廓，精度达到亚毫米级，尤其擅长检测有深浅、凹凸变化的深层缺陷，适配高规格质量要求。
两者耦合，既能提速度又能提精度，能直接替代人工完成产线全检，不漏过任何瑕疵，还能自动把管道尺寸数据存进数据库存档，全程标准化，用客观数据替代主观判断，让质量标准不再“因人而异”。
*2D、3D“双摄”搭配使用，实现优势互补
这款机器人采用的管道内壁专属测量方案，对比普通测量方法，在精度、效率、适用性三方面都有明显优势：
精度上，两个传感器同步工作，测量精度稳达亚毫米级甚至更高，数据准度拉满；
效率上，激光响应速度快，无需复杂扫描，快速出数据，不耽误产线进度；
适用性上，不管是金属还是非金属材质，只要内壁能反射激光，管道尺寸在φ200–φ700mm之间，都能精准测量，适配各类管道生产需求。

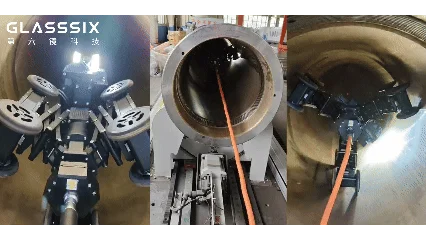

*管道机器人工作状态
基于深度学习的人工智能技术，在开发针对管道内壁缺陷智能检测算法的基础上，利用大量标注好的图像数据进行训练，让算法不断升级迭代，满足不同规格管道和缺陷类型的测量需求。
我们还建立了一套可视化数据管理体系，高效收集系统获取的图像及检测数据，建立安全可靠的数据库进行分类存储和备份。利用数据分析技术，生成可追溯的检测报告，找出缺陷的分布规律及原因，从源头减少次品，实现真正的智能制造。

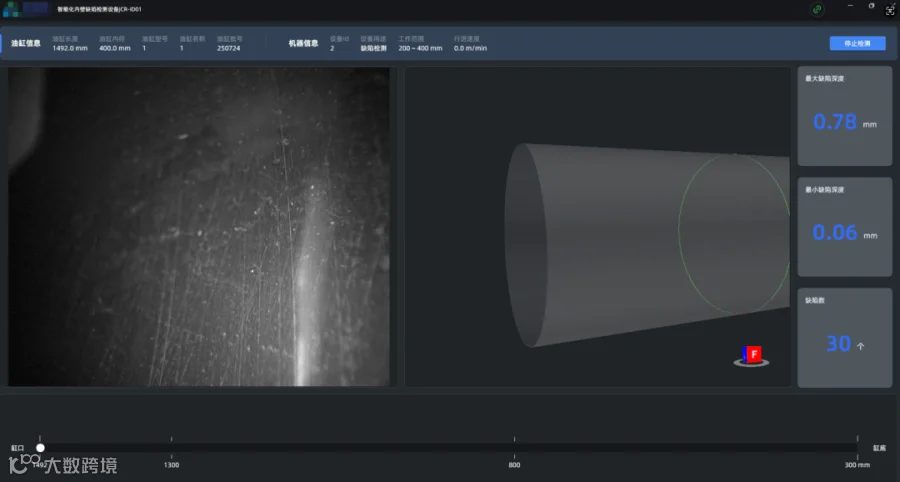

*管道内壁图像数据示意图
在工业4.0与智能制造的浪潮之下，我们不只是做一套质检系统，更是在帮助制造企业重构品质管理逻辑 —— 从依赖人工经验，转向数据智能决策；从被动抽检补救，转向全流程主动把控；从单点效率提升，走向全链路工艺升级。
未来的工业制造，必将是算法和数据驱动的智能制造、精准制造。
如需了解更多产品方案与落地案例，欢迎联系第六镜科技，我们共探工业质检智能化升级之路。
