一块钢板从钢坯到成品，需要经过多少道检测工序？一处微小缺陷如果检出不及时，会造成多少损失？
在冶金行业数字化转型加速的今天，AI视觉技术正在成为表面质量检测的核心驱动力。但高温、粉尘、强光下的稳定成像，复杂缺陷的精准识别，检测数据与生产系统的联动，这些都是AI视觉在冶金质检行业落地必须跨越的门槛。
本文中，我们将解析实现AI视觉冶金质检的三大技术难点，并给出第六镜的解决方案。
*图：第六镜科技西安公司大楼
一、冶金行业发展现状
冶金行业正处在数字化转型的关键节点。
《"十五五"智能制造发展规划》明确提出以高质量发展为主题，以新质生产力培育为主线，突出科技自立自强、绿色低碳转型、产业链供应链韧性提升三大核心任务，推动重点产业提质升级，巩固提升冶金等产业在全球产业分工中的地位和竞争力。
《智能检测装备产业发展行动计划》围绕产线、车间和工厂等智能制造系统建设，加强检测技术与制造过程深度结合，加强关键核心技术攻关，研制数字化非接触精密测量、在线无损检测、激光跟踪测量等智能检测装备。
两大国家级规划为钢铁行业指明了方向。
传统检测方式存在测量精度不足、检测效率低下、检测条件恶劣、国产化需求迫切等痛点。
政策要求与行业痛点形成了双重驱动，钢铁企业需要一套符合政策导向、解决实际问题、国产自主可控的系统。
*钢厂卷钢成品库
这是所有后续工作的基础，也是最难跨越的物理门槛。
高温与强光干扰。热轧钢板温度极高，会辐射出强烈的红外光，严重干扰普通摄像头的成像，导致图像过曝或失真。需要采用特殊的成像系统和光源，例如使用特定波长的绿色或蓝色光源配合滤波技术，来有效滤除环境光的干扰，获得高对比度的清晰图像。
粉尘与水汽遮蔽。轧制过程中会产生大量氧化铁皮粉尘和水雾，它们会迅速覆盖相机镜头和保护玻璃，使图像模糊不清。硬件系统必须具备强大的防护和自清洁能力。例如，为成像系统设计密封箱体，并通过自动吹扫装置、清灰刷、甚至一吹一吸的"气帘"装置，来保证拍摄窗口的洁净。

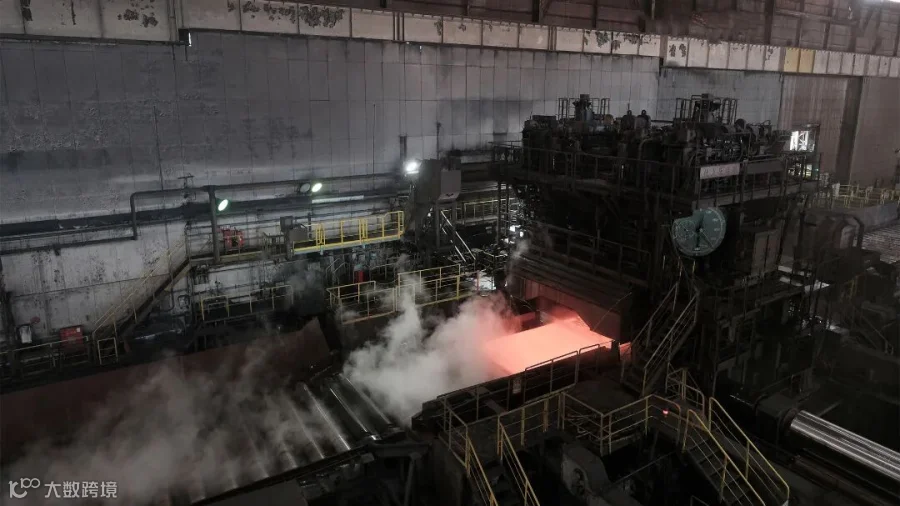

*粉尘与水汽遮蔽的热钢板
有了清晰的图像，下一步就是让 AI 从复杂的画面中"看懂"缺陷。
"真假"难辨的环境干扰。钢板表面的水印、氧化铁皮掉落痕迹等，看起来和真正的缺陷如裂纹、辊印非常相似，极易造成 AI 的误判。需要构建大规模的、包含各类缺陷和伪缺陷的样本库，并训练深度学习模型，使其能学习到真实缺陷的深层特征，从而有效区分。

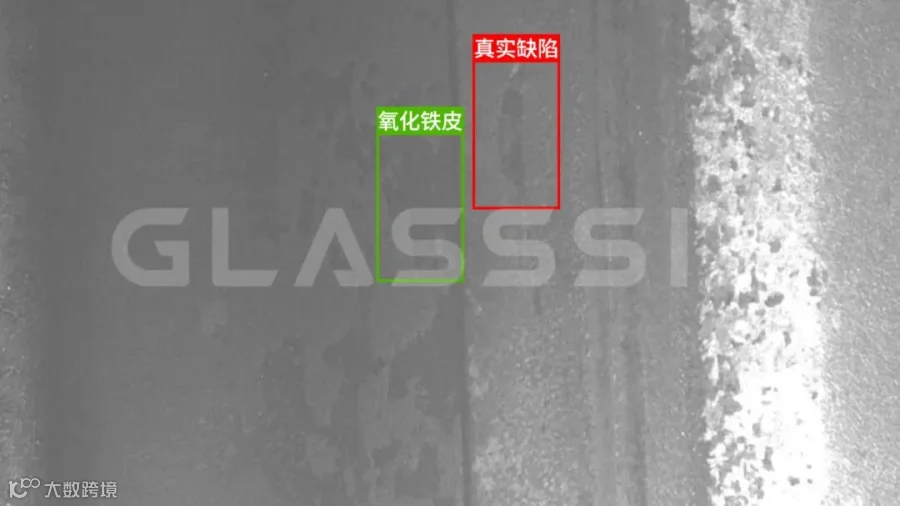

*易误报缺陷与真实缺陷对比
缺陷的"千姿百态"。同一种缺陷如划痕可能形态各异，尺寸差异巨大，从微米级的细小裂纹到几厘米的大块翘皮，而且往往是少量的大尺度缺陷占据了绝大多数样本，导致模型对小缺陷不敏感。需要算法具备多尺度特征提取能力，例如通过引入注意力机制、可切换空洞卷积等技术，让模型既能关注全局，又能捕捉细节。

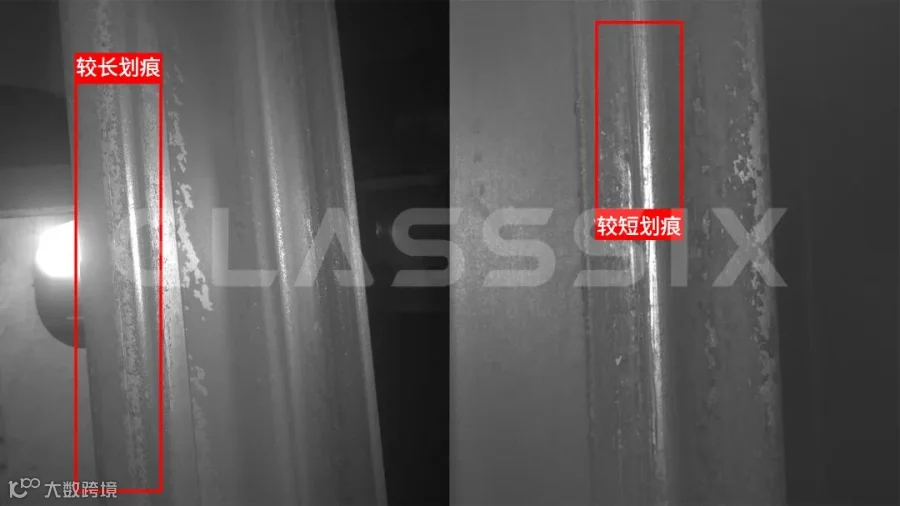

*长、短划痕对比
检测速度与精度的难以兼顾。现代化产线速度极快，如不到 2 分钟就生产一块钢板，要求系统必须在毫秒级时间内完成图像处理和缺陷识别。高性能的深度学习模型往往计算量大，难以满足实时性。需要在保证精度的前提下，对模型进行轻量化设计，如改进网络结构，在速度与精度之间找到最佳平衡点。

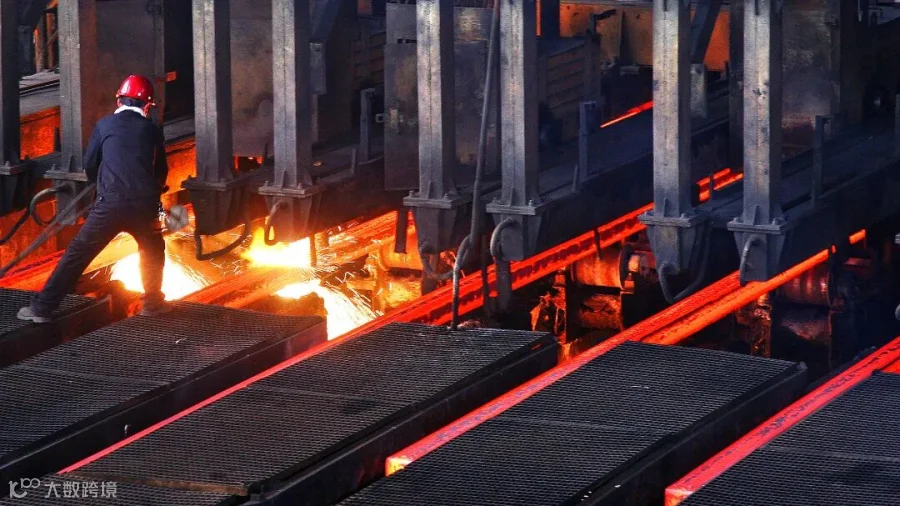

*冶金产线
AI 视觉的终极目标不是"找出坏的产品"，而是"防止生产出坏的产品"。
从"单点检测"到"过程控制"。传统质检是事后的、孤立的。AI 视觉需要与生产控制系统深度融合。例如，通过时序分析模型监测带钢跑偏、镰刀弯等动态异常，并及时预警，避免批量质量事故和设备停机。
构建质量大数据闭环。检测数据不能只停留在"合格/不合格"层面，更需要与上游的工艺参数如温度、轧制力关联分析。通过构建质量大数据平台和知识图谱，可以追溯缺陷产生的根本原因，并反向优化生产工艺，形成"检测 - 分析 - 优化 - 再检测"的良性循环，最终实现产品质量的持续改进和智慧管控。
*第六镜数据分析与可视化平台
针对上述难点，第六镜提供了 Prismind 系列产品解决方案，覆盖板材、棒材、中厚板、管道、智能测量等全场景检测需求。

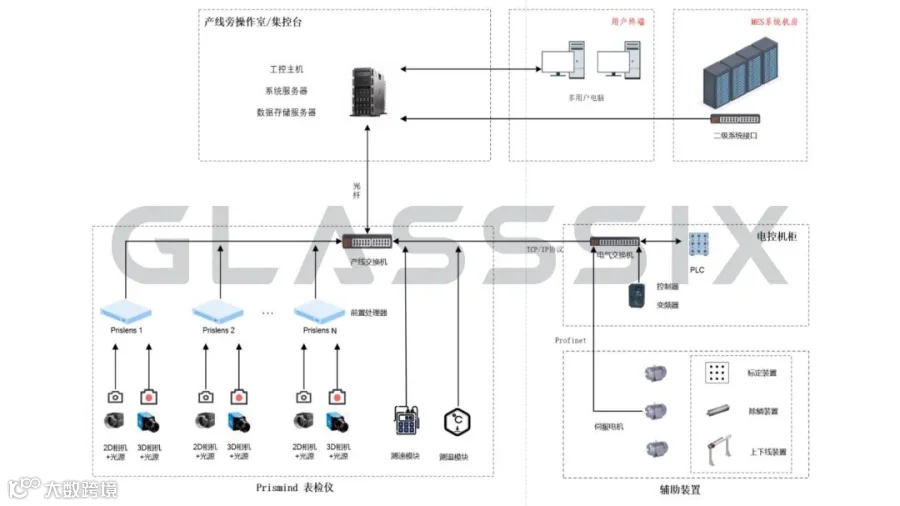

*Prismind 系统架构
型钢截面形状复杂，轨头、轨腰、轨底每个部位的尺寸要求不同，传统 2D 检测技术搞不定尺寸测量和缺陷深度检测。针对这一难题，第六镜 Prismind 引入了 3D 光学检测的轮廓尺寸测量算法，能获取全长断面轮廓三维数据，实时掌握尺寸变化，算法丰富且可定制，完全代替人工检查。微米级高精度采样，基于 3D 点云数据获取缺陷深度信息，实现缺陷尺寸测量和分级，这正是《智能检测装备产业发展行动计划》中提到的"数字化非接触精密测量"技术。

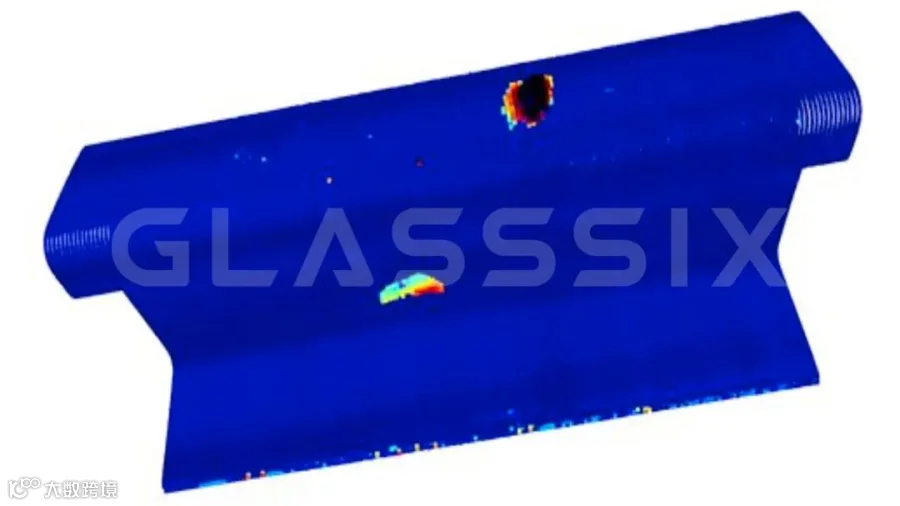

*3D 光学检测实现的缺陷深度测量
光滑金属表面缺陷检测难度大，单一光源难以捕捉所有缺陷类型。为此，Prismind 配备了基于 2.5D 光学检测的缺陷检测算法，搭配自研一体化标准相机模组，具备微米级分辨力，通过多重补光、多通道采集进行多重影像分析，信息更丰富、数据更准确，缺陷检出率可提升 15～30%。这套方案适用于钢带、薄板、铝箔、铜箔等表面光滑、高反光工业场景，单次捕捉多种缺陷，同时获取明、暗、侧视场图像，对扁平类、凹凸形变类缺陷成像突出，配合高效图像处理算法快速完成去噪、增强、复原、分割、特征提取。

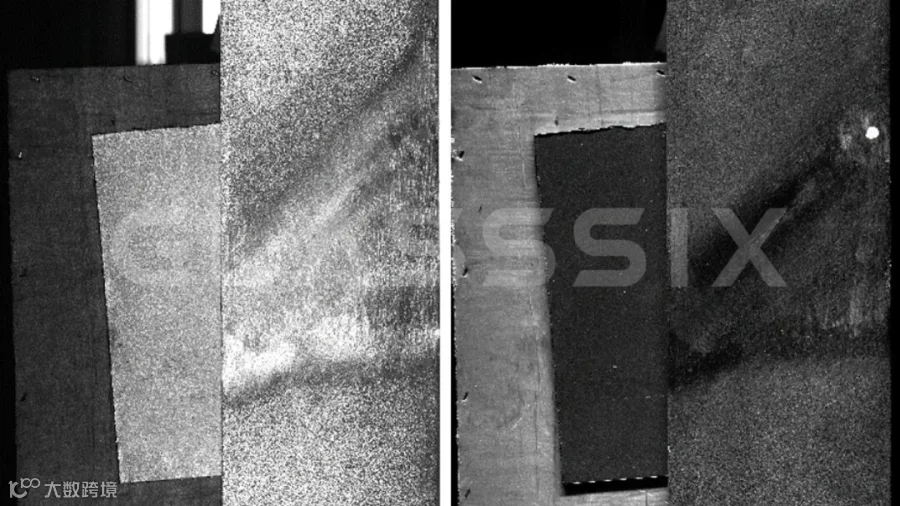

*明/暗/视场对比，右图亮点为2.5D暗场检测到的缺陷
为了让系统真正"看懂"缺陷，Prismind 系列产品引入了基于深度学习网络的缺陷检测算法，在传统 AI 视觉算法基础上加入深度学习网络模型，通过深层神经网络自主学习数据特征进行检测、分类，可替代国外系统并提高检出率。自主学习能力强，识别准确，可检缺陷范围广、适应性强，检出率提高 5%，识别率提高 8%。

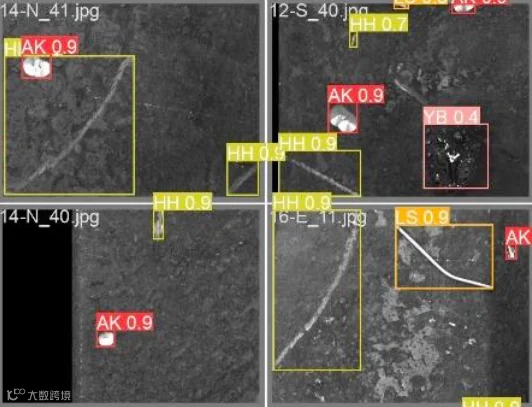

*AI深度学习实现不同种类缺陷识别及定位
支持划伤、结疤、凹坑、裂纹、麻点、折叠、凸起、角裂、振痕、辊印等多种常见缺陷检测。面对复杂多变的工业环境，Prismind 运用 2D+3D 多模态融合的缺陷检测算法，突破 2D 检测限制，融合 3D 点云数据训练深度网络模型，误报率降低 20%，对凹凸形变类缺陷准确率提高 80%，大幅降低环境光照、材料变化等因素干扰导致的误报警，适应工业场景下的缺陷检测，提供准确稳定的检测结果。
*2D+3D 融合检测效果
检测完成后，第六镜还打造了数据分析与可视化平台，检测数据最终通过平台呈现，支持缺陷分布图、尺寸偏差曲线、质量趋势分析等多种可视化展示方式，生成统计报表与检测报告，为工艺优化、质量追溯提供数据支撑。
*第六镜数据统计分析与可视化平台

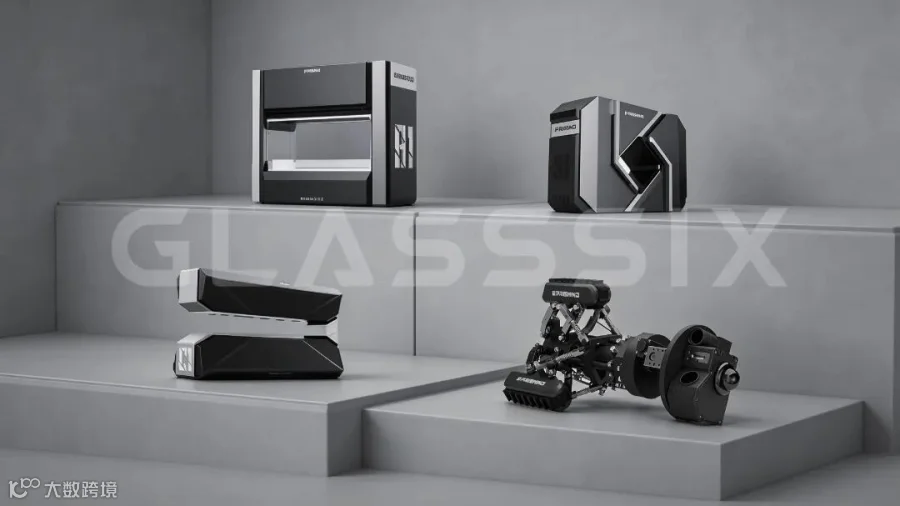

*第六镜Prismind系列产品渲染图
| Prismind-S：
|
| Prismind-C：
|
| Prismind-B：
|
| Prismind-L：
|
| Prismind-M：
|
我们相信，通过AI 视觉技术，赋能钢铁行业智能制造升级，将让产品质量更稳定，生产效率更高效，中国钢铁更具全球竞争力。
在金属表面检测领域，第六镜走在了行业前列。两大国家级规划为行业指明了方向，第六镜愿与更多冶金行业企业携手，共同推进智能制造落地。
