在水系统中央空调设计与安装中，压差旁通阀是最容易被忽视，却又直接决定系统稳定性、主机寿命和运行效率的核心配件。今天小U从几大核心维度拆解，帮大家避开常见误区，精准掌握压差旁通阀的应用逻辑。

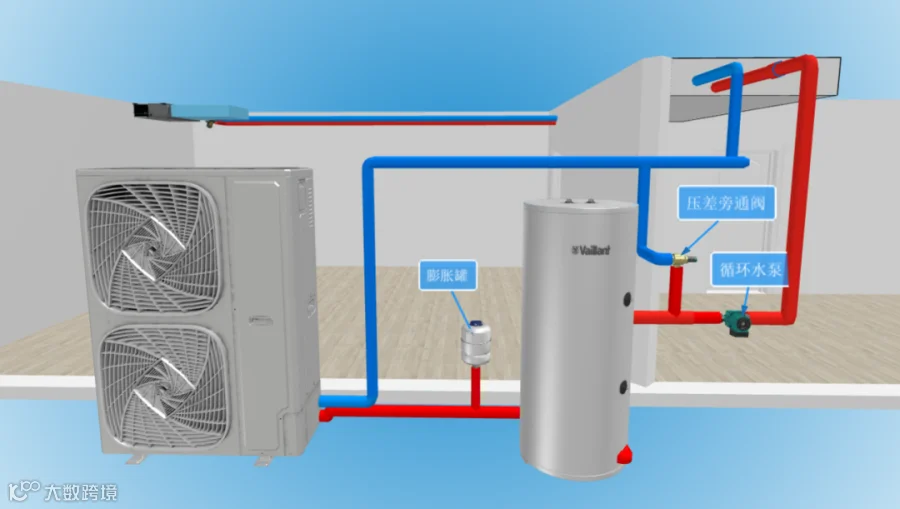

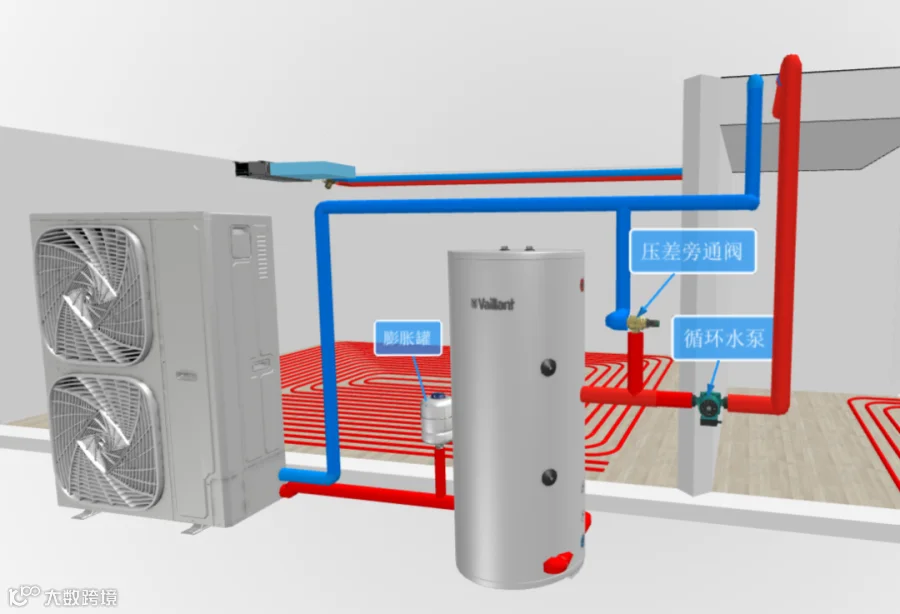

水系统设计效果图
一次水系统主机直接带末端，无论末端数量多少，只要主机有最小流量要求，必须装！
二次水系统：若二次侧末端数量多（≥8台风盘/3路以上地暖）、开关频繁，建议装；
商用大系统、多末端并联系统（如商场、写字楼、大型别墅）：末端开关频繁、流量波动极大，必须装！
小型一次系统，末端数量极少（≤4台风盘），且末端几乎不会同时关闭（如小公寓、单个办公室）：流量波动小，主机最小流量易满足，可不装。
二次水系统，二次侧有变频泵+缓冲水箱，且末端流量波动小（如小型住宅，末端开关规律）：变频泵可自动调节流量，缓冲水箱可稳定水力，此时压差旁通阀可省略，降低成本。
02设计方法：核心参数+选型技巧
核心设计参数：

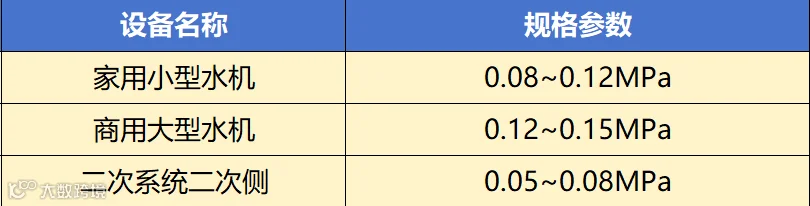

压差设定值：优先按「主机最小流量对应的压差」设定，若没有主机参数，按行业经验取值：
旁通流量：
最小旁通流量 ≥ 主机最小流量（优先按主机参数）；若没有，按系统总流量的15%~20%设计，确保主机流量不低于最小值。

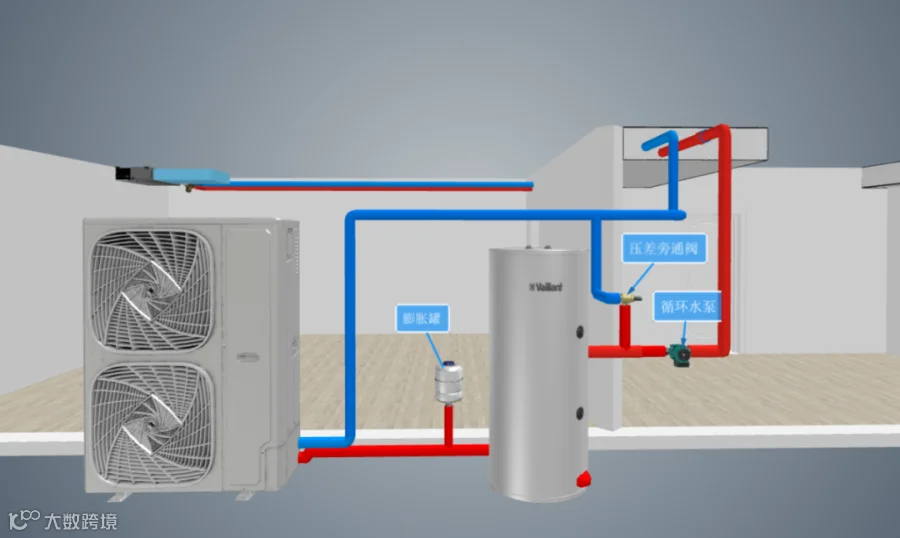

一次系统设计原理图

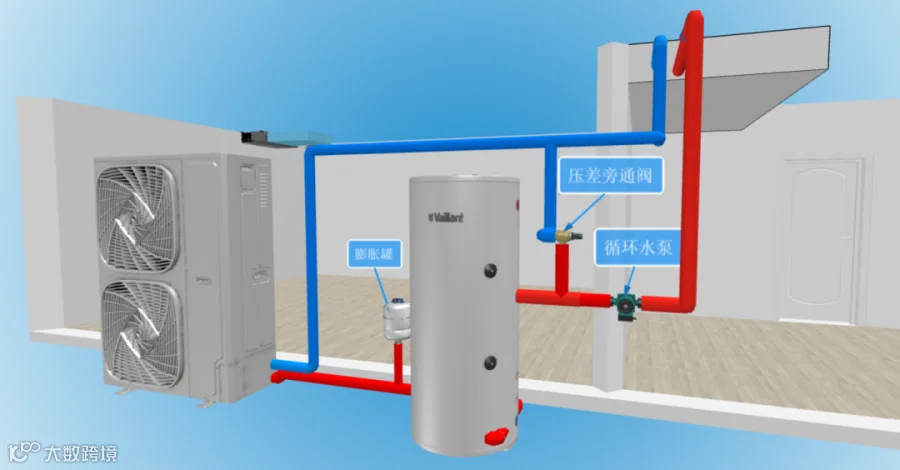

一次水系统：核心装在“主机侧”
安装位置：主机进出口总管之间，靠近主机出水口一侧
核心原则：确保旁通流量能直接回流到主机回水管，绕开末端回路，快速补充主机流量。

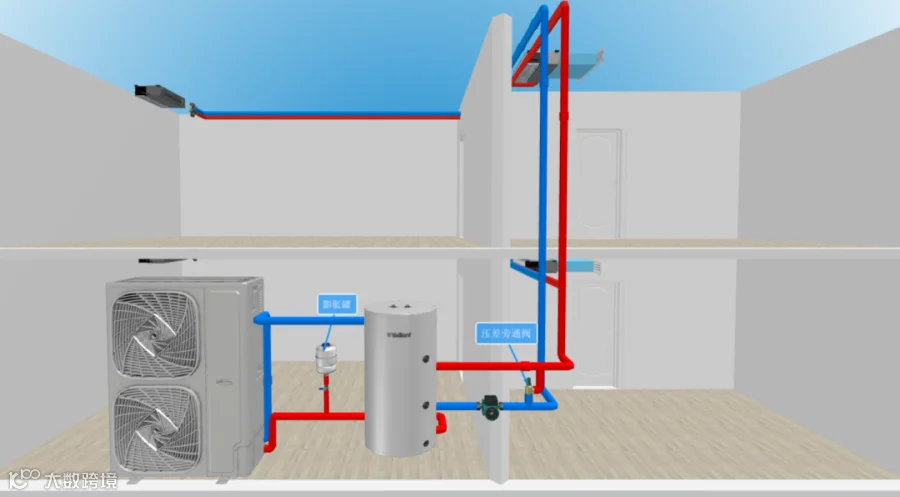

二次系统水力解耦，一次侧（主机+耦合罐）和二次侧（末端）互不干扰，压差旁通阀的安装的核心是“稳定二次侧压差”，而非一次侧。
以下3步调试法，简单易操作，现场可直接落地。
无论是一次系统、二次系统，都能提前在软件中，设计好系统组件、管路搭建以及效果模拟等，非常适合暖通从业者！帮助您更好完成方案谈单销售！

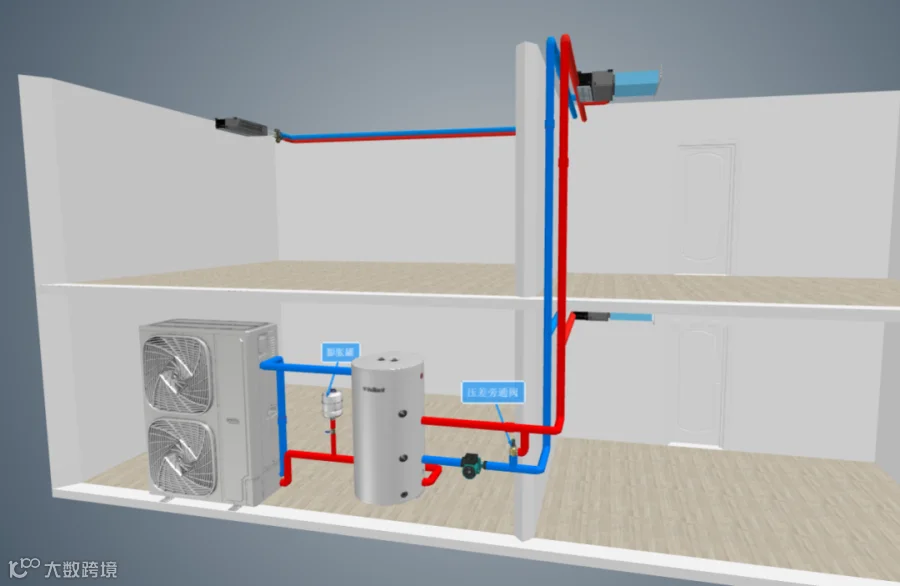

优筑家BIM设计图

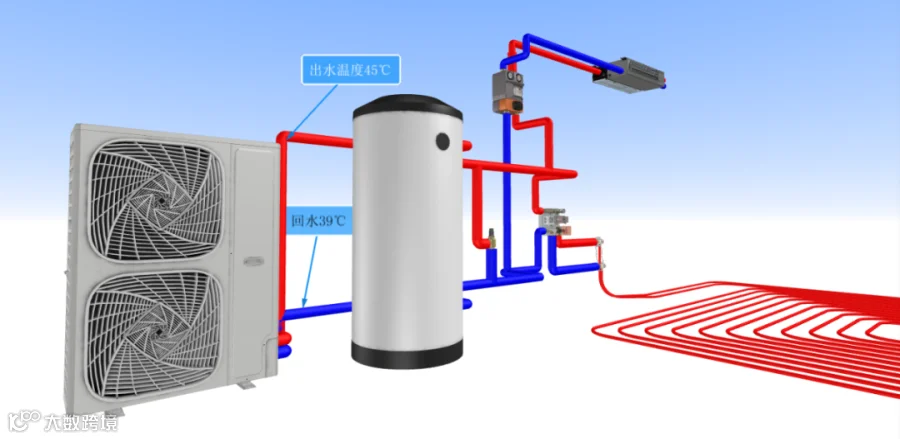

优筑家BIM设计图
