在水系统设计与安装中，二次系统的特点是稳定、容错率高，所以在安装中广泛使用，水系统二次侧的水泵一般是变频泵，功率可以自调节，那它的扬程该如何确定呢？今天小U用直白方式给大家讲清楚，供大家以后选型参考！

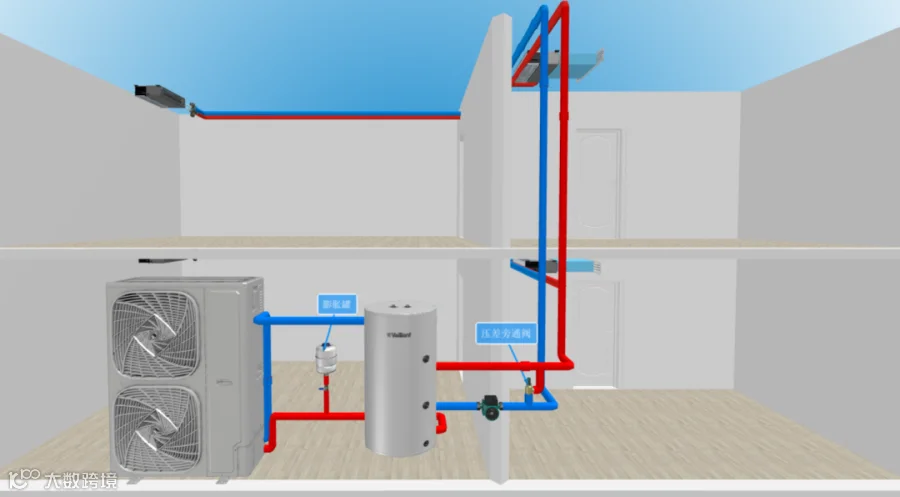

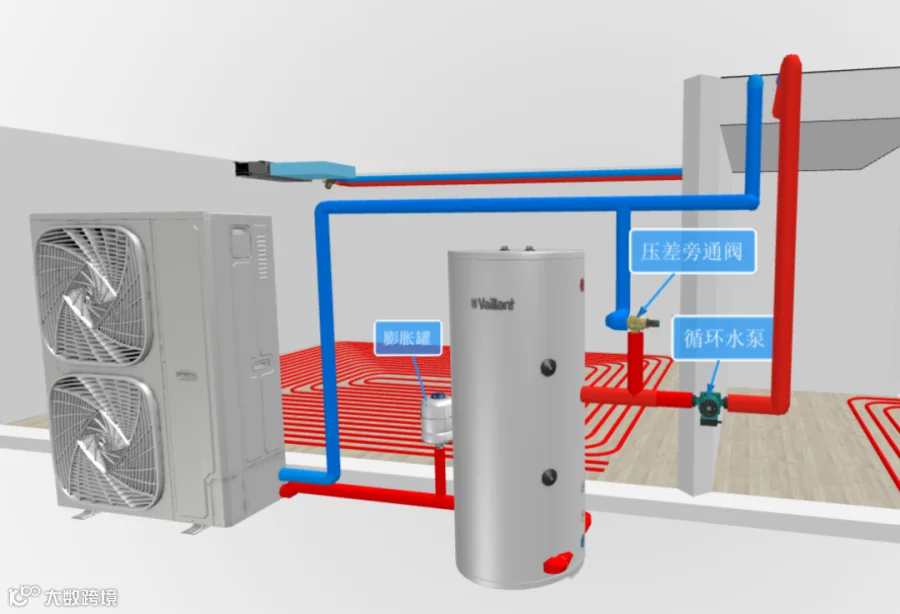

水系统设计效果图
二次泵的扬程选型其实很简单，核心就是一句话：
什么意思呢？
二次泵的扬程，要按照「所有末端全部同时打开」时的系统总阻力来选，而不是按“只开一半末端”、“只开一两台”来选。
当我们计算出总阻力之后，再额外多加 15%～20% 余量，防止以后不够用。
因为：
末端开得越少 → 管道阻力越大
末端开得越多 → 管道阻力越小
反过来想：
全开时阻力最小，只开一台时阻力最大。
那为什么反而按“全开”选？
因为：二次泵是变频泵，全开时它高频运行，保证流量够；只开少量末端时，阻力变大，但变频泵会自动降压降频，不会过载； 如果你按“小阻力、小扬程”选，一旦全开，流量不够，全屋冷热负荷就无法满足了。
所以行业原则：
二次泵扬程 → 按最不利工况（全开）算 → 再加余量。02设计方法：核心选型技巧
先算二次侧“全开总阻力”
只算 3 项，非常简单：
最不利环路指的是：距离水泵最远，主管+支管最长那一路，按进回水总长度算
经验估算：每100米 ≈ 3～5m 扬程
弯头、阀门、过滤器、分集水器等
经验估算：
电动二通阀2～3m 扬程
分集水器1~2m扬程
过滤器1~2m扬程
风机盘管、地暖盘管+分集水器、散热片等
风盘一般按照 3～5m扬程
地暖一般按照5~7m扬程
散热片一般2~3米扬程来估算
把三项加起来就算出全开情况下系统的总阻力。
放大系数：
选型扬程 H选 = H总 × 1.15～1.2
也就是多加 15%～20% 余量。
流量按所有末端全开总流量来选：
风盘：每台流量相加
地暖：按面积或管长算出总流量
同样可以 ×1.1，保留10%的余量。
接下来我用一个案例来帮助大家更加直观了解，两联供系统也是通用的，一起来看：
假设：
最不利环路总长 80m
局部阻力 3m
末端设备 3m
计算：
1）管路阻力 = 80m × 0.04/m（管道阻力系数） ≈ 3.2m
2）总阻力 = 3.2 + 3 + 3 = 9.2m
3）加20%余量： 9.2× 1.15 ≈ 10.6m
→ 泵扬程直接选 10m 档 即可。
流量按全屋全开总流量相加得到1.98m³/h，适当放大
→ 泵选 2.0～2.2m³/h，10m 扬程 完美匹配。
二次泵扬程 = 所有末端全开时的系统总阻力 × 1.2
流量 = 全屋末端全开总流量 × 1.1
这样选，全开够流量，少开自动变频，系统永远稳。
无论是一次系统、二次系统，都能提前在软件中，设计好系统组件、管路搭建以及效果模拟等，非常适合暖通从业者！帮助您更好完成方案谈单销售！

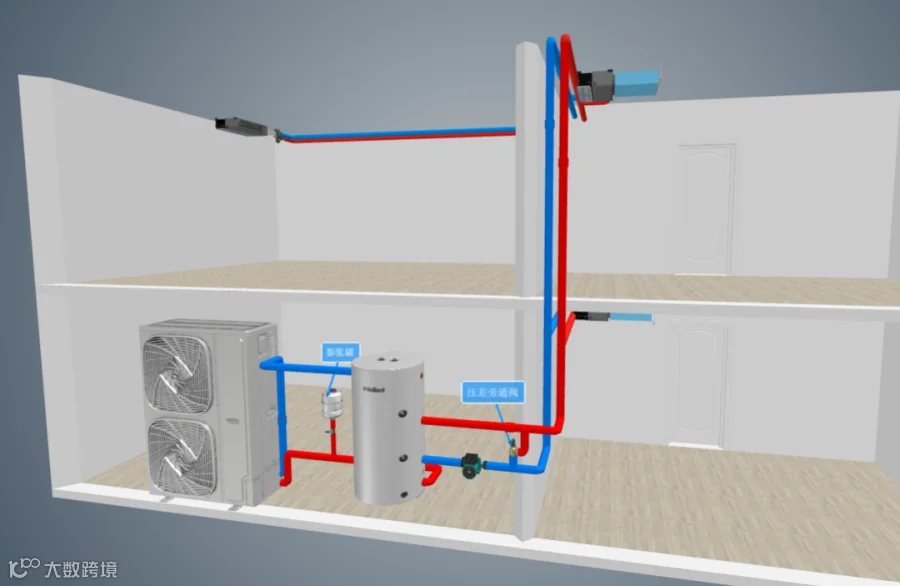

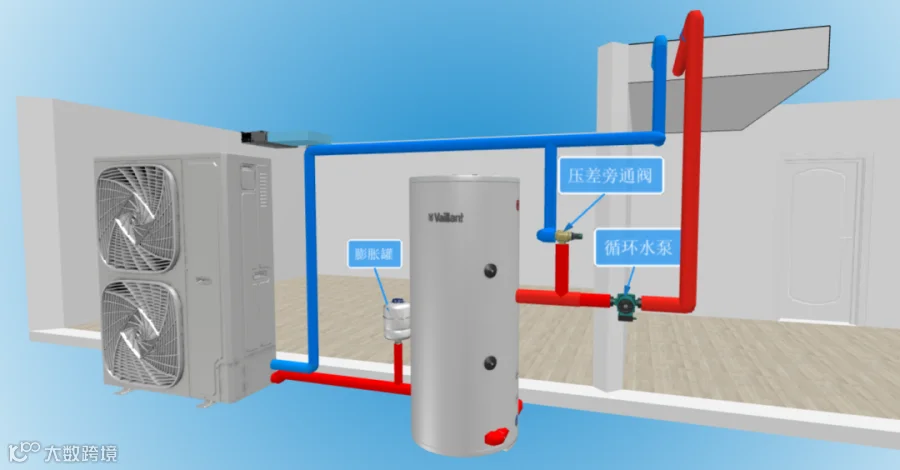

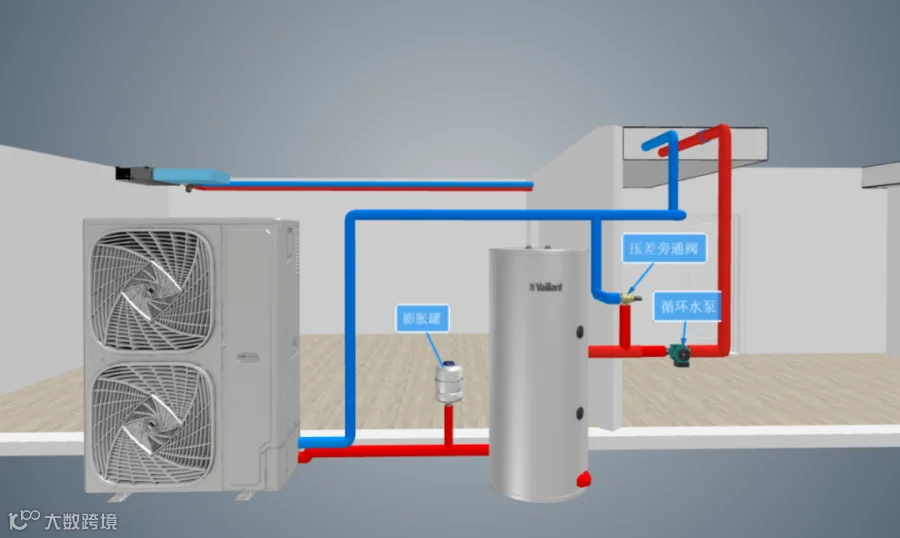

优筑家BIM设计图
优筑家BIM设计图
