作为电子学应用的重要组成部分，LED技术广泛应用于我们的日常生活，尤其是在照明领域。
因其节能环保、长寿命、宽温度范围和快响应速度等优势，LED灯泡已成为传统照明的理想替代品，并在市场中占据主导地位。
那么，是什么让LED灯拥有如此多的优势？一起来看看它的内部的结构，了解其实现这一切的技术的秘密吧！
LED灯发光的关键是发光二极管（LED），这个半导体器件通过电流驱动发光。

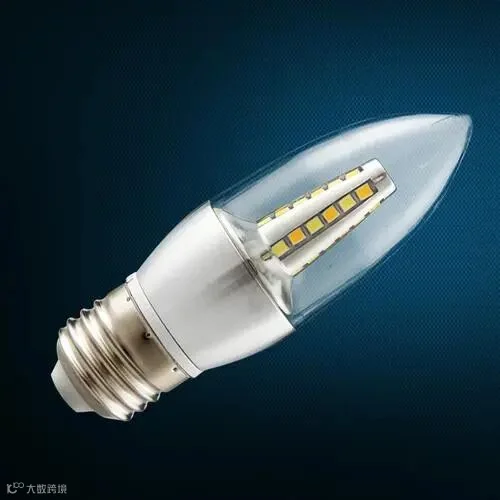

Tips：LED灯泡的构成：LED芯片（发光二极管）、驱动电路、散热器、封装材料。
（图源：网络）
此外，LED灯泡还有一个“大管家“组件，它可以保护发光二极管不受电流、电压伤害，正常运行。降低自身损坏延长使用寿命的同时还能通过调节电流大小实现亮度调节满足多样化设计。
这个组件就是LED驱动器芯片，该芯片是驱动LED发光或LED模块组件正常工作的电源调整电子器件。

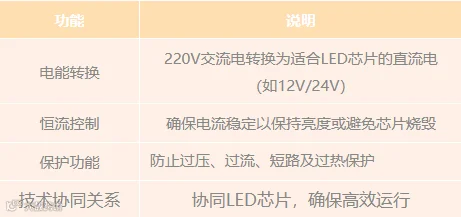

平台君在这里详细列举了一下LED驱动器芯片的主要作用：
平台君找到两款LED驱动器芯片，一起来看一下吧。
捷特科的ZXLD1360，该芯片是一款有AEC-Q100认证的30V，1A LED 驱动器。

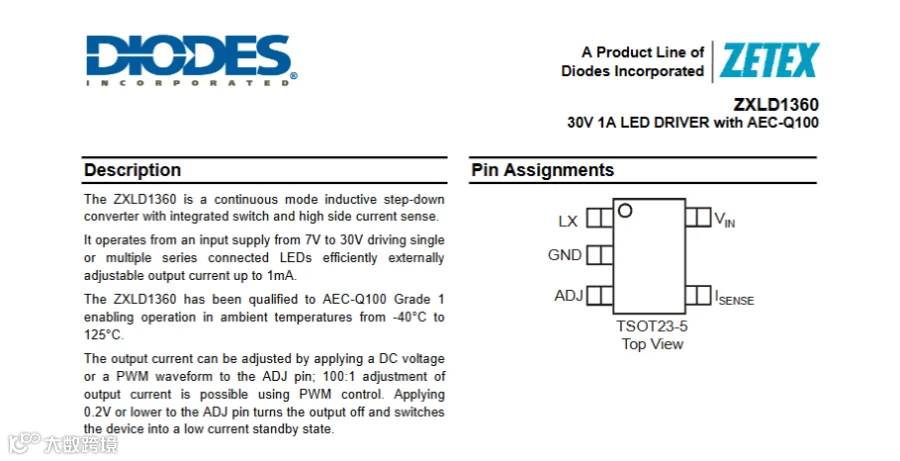

芯片简介
（图源：芯片规格书）
根据芯片规格书了解到该芯片是一款连续模式电感降压转换器，专门设计用于高效驱动串联或多串LED，其输入电压可高于LED工作电压。

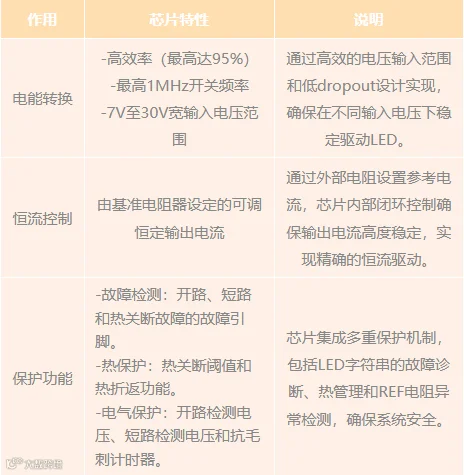

对照前面提到的LED驱动器芯片的主要作用，这颗芯片对应的芯片特性参数如下：
该芯片旨在从高于 LED 电压的电压源高效驱动单个或多个串联连接的 LED。如下图所示应用框图。
典型的电路应用框图
（图源：芯片规格书）
该芯片主要应用于汽车照明、工业用低电压照明设备、LED备用照明和带灯光的标识等。
如下是该LED驱动器芯片概貌图和顶层电路图。

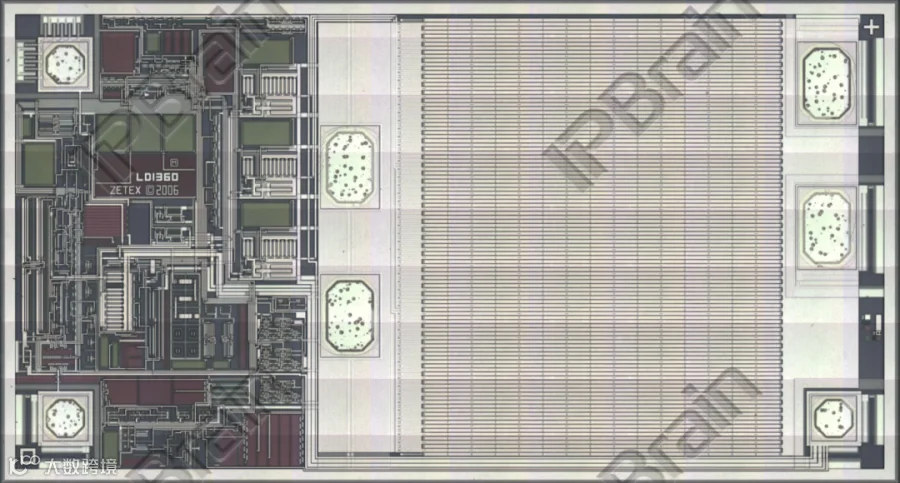

顶层概貌图
（图源：IPBrain平台）

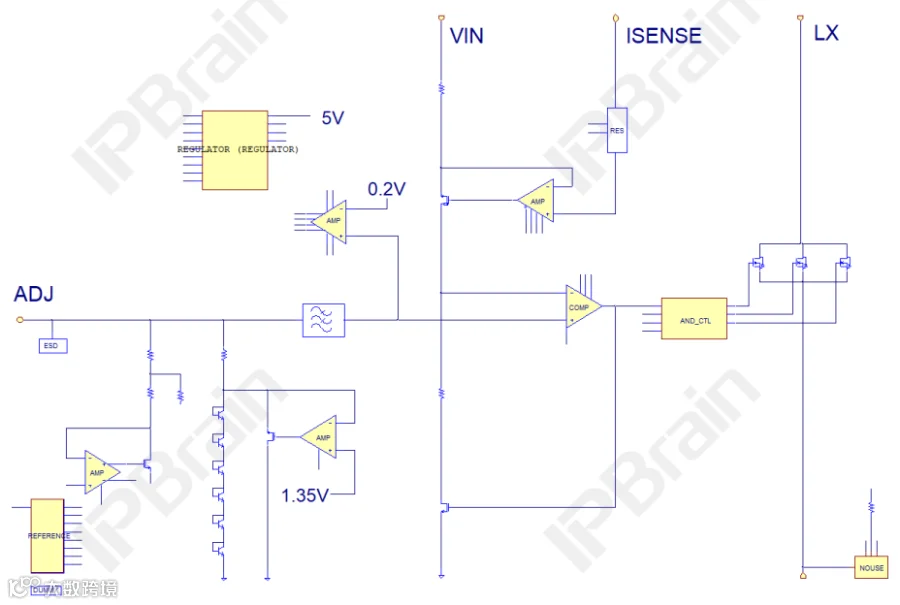

顶层电路图
（图源：IPBrain平台）
德州仪器的TPS92630-Q1，该芯片是一款三通道线性LED驱动器。

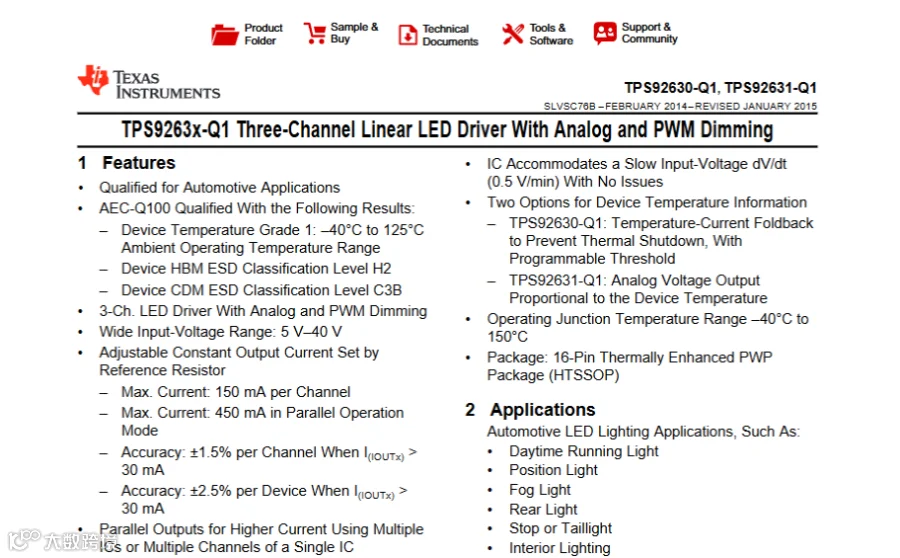

芯片简介
（图源：芯片规格书）
根据芯片规格书了解到该芯片是一款三通道线性 LED 驱动器，具有模拟和 PWM 调光控制功能。该芯片的全面诊断和内置保护功能使其成为中等功率范围内可变强度 LED 照明应用的理想选择。

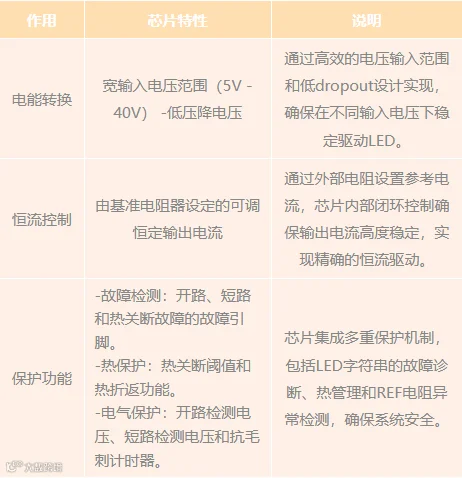

同样，对照前面提到的LED驱动器芯片的主要作用，平台君将这颗芯片对应的芯片特性参数总结如下：
这些特性参数共同确保了TPS92630-Q1在汽车LED照明应用中实现高效、稳定和可靠的驱动功能。
如下图所示是该芯片的典型应用框图。
典型的电路应用框图
（图源：芯片规格书）
如下是该LED驱动器芯片概貌图和顶层电路图。

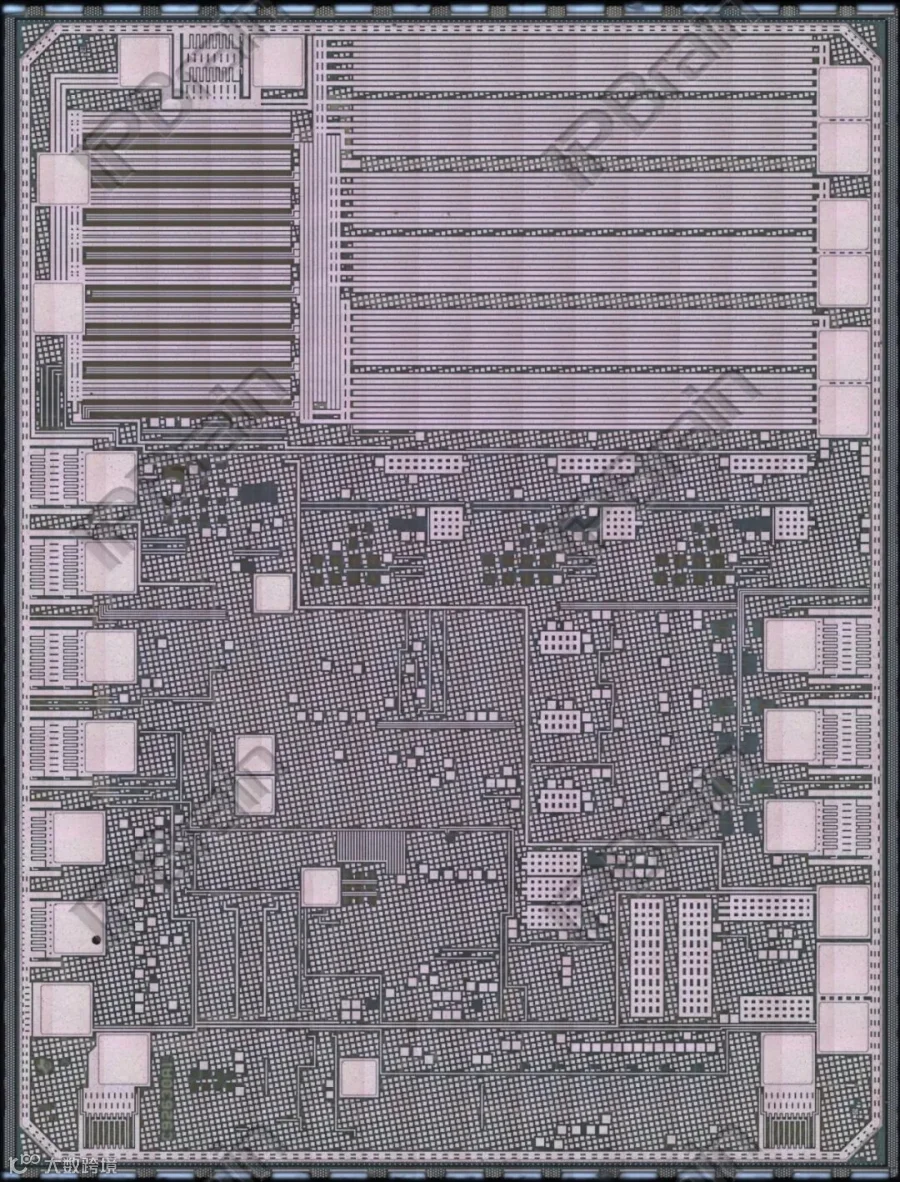

顶层概貌图
（图源：IPBrain平台）
顶层电路图
（图源：IPBrain平台）
