Cadence 的硬件仿真加速平台，最近感觉越来越火了。以前我们更多是在英伟达等海外大厂的宣传里看到这类产品，没想到它一直在国内默默收割大单。

最近就有两个比较典型的中标信息：

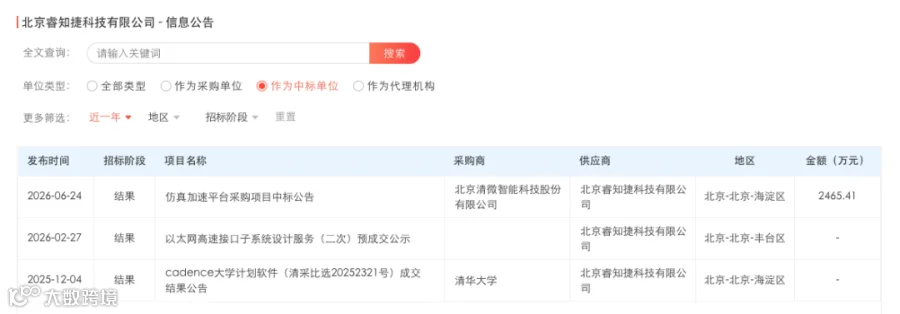

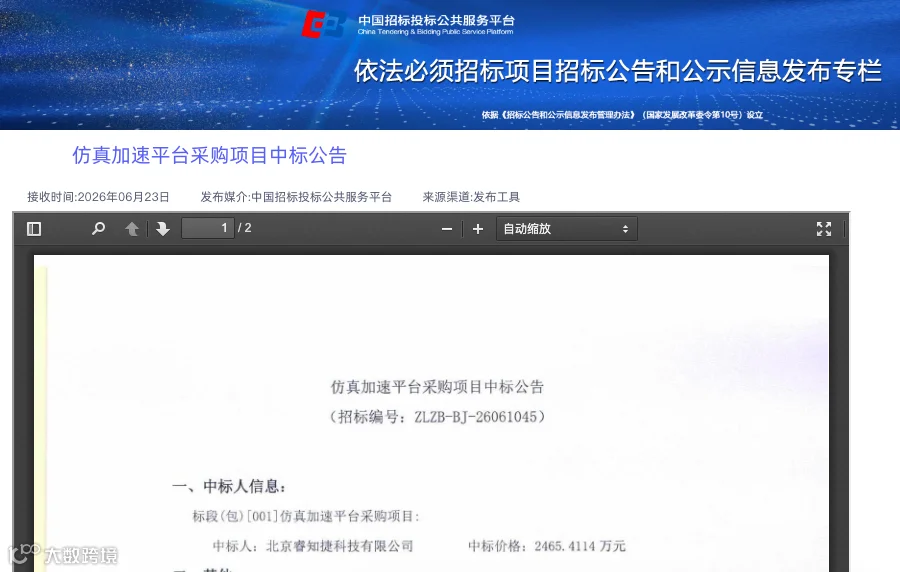

一个来自Cadence官方代理——北京睿知捷科技有限公司，中标北京清微智能科技股份有限公司的仿真加速平台项目，中标金额达到 2465万元。根据他们官网介绍，北京睿知捷本身就是 Cadence 全国授权代理，基本覆盖了芯片设计、多物理场仿真等全线产品。

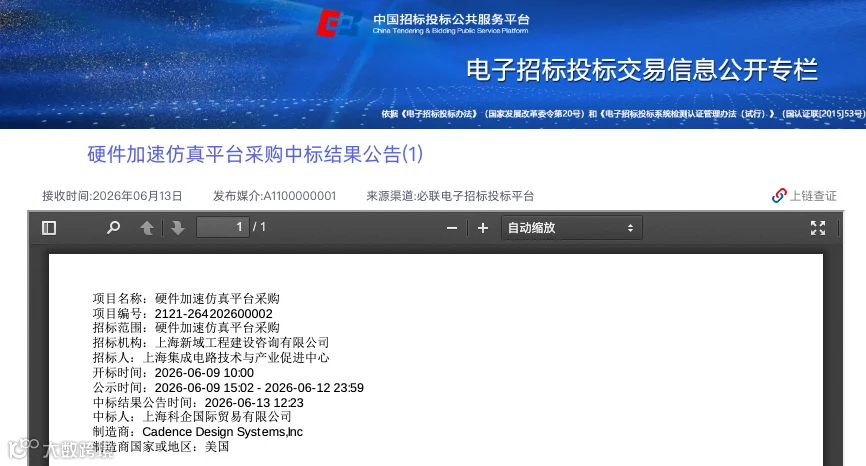

另一个订单更直接。上海集成电路技术与产业促进中心采购硬件加速仿真平台，中标公告里制造商写得很清楚，就是Cadence Design Systems。

两个订单放在一起看，至少说明一件事：硬件仿真加速，正在从“少数头部玩家的高端配置”，变成越来越多芯片团队的刚需。

现在芯片越来越大、越来越复杂了。尤其 AI 芯片、HPC 芯片、汽车芯片，很多设计已经是几十亿门起步，验证压力和几年前根本不是一个量级。传统软件仿真在这种场景下就开始吃力。虽然软件仿真的精度很高，但问题很慢。

有做数字验证的工程师应该很有感触：一个复杂设计跑完整 testcase，几天时间没了，这还没算 debug。所以硬件加速仿真的价值，自然就凸显出来了。

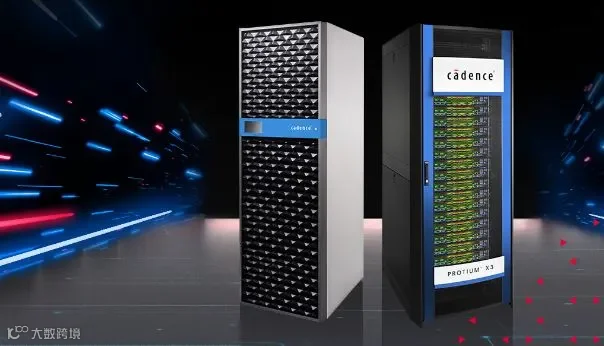

Cadence 在这块最核心的产品，主要就是 Palladium 和Protium。前者更偏硬件验证和调试，后者更偏原型验证，本质上是让软件团队能在流片前更早介入。

要知道，先进芯片一次流片失败，损失往往不是几百万人民币，而是几百万美元起步。算上时间成本、客户窗口、项目延期，有时候损失更大。这么来看，花两三千万买一套平台，逻辑其实就没那么难理解了。

很多人会觉得：不就是几台机器，为什么这么贵？问题恰恰在于，它真不是几台机器。Cadence 的壁垒也不只是硬件本身。真正难做的是后面的整套体系——编译、映射、调试链路、前端流程兼容，还有对超大规模 SoC 的支撑能力。这些东西非常吃积累，不是堆服务器就能解决的。

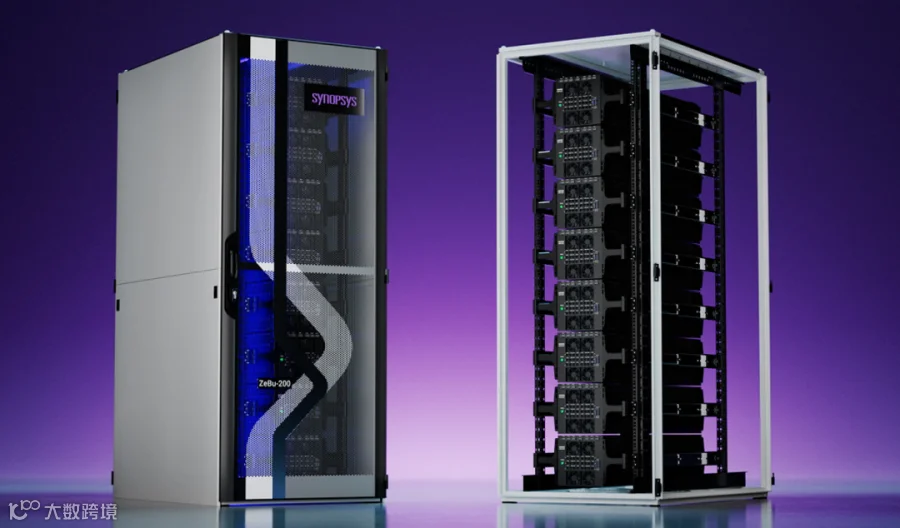

放眼全球，这个市场能打的玩家其实也没几家。除了Cadence，基本就是Synopsys，再加上Siemens EDA。说到底，我觉得这两个订单最值得关注的，不是 Cadence 又签了多少钱，而是它折射出的行业现实。

国产 EDA 这些年进步确实很快，很多点工具已经能用了。但到了超大规模数字芯片验证这种深水区，差距依然非常明显。国产替代最难的，从来不是做出一个工具。真正难的，是进入那些别人几十年建立起来、短期几乎替代不了的核心基础设施。仿真加速平台，大概就是这样的领域之一。
