一、企业简介
二、项目背景与挑战
-
软件正版化与供应链安全：原有设计环境依赖国外CAD软件，面临高昂的授权费用、审计风险及断供隐患，急需国产化替代方案。 -
系列化产品设计效率瓶颈：农机产品迭代快、型号多（如4YZB系列玉米机有十几种配置），传统“一图一改”模式导致重复劳动，无法满足“三代同堂”的研发需求。 -
二维与三维数据割裂：在进行复杂部件（如脱粒滚筒、切碎器）设计时，二维工程图与三维模型无法实时同步，BOM表（物料清单）统计易出错，影响ERP采购与生产排程。
三、解决方案：全面部署天河THCAD二维机械设计系统
1. 国产化替代与环境迁移
-

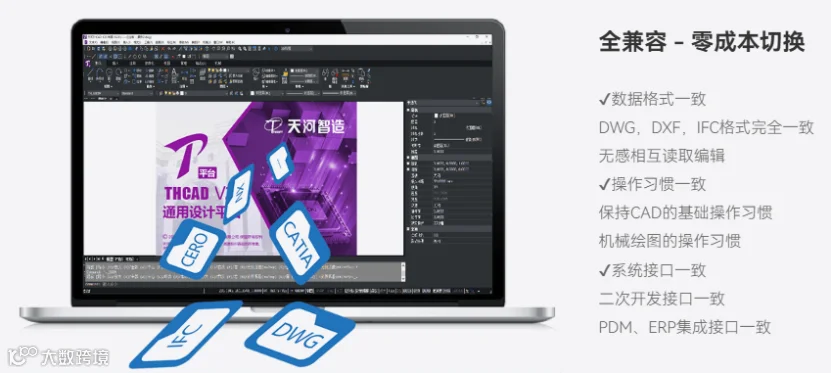

无缝切换：利用THCAD对DWG格式的完美兼容性及类似AutoCAD的操作界面，实现研发人员“零学习成本”迁移。 -
企业标准化定制：天河软件团队协助牧神科技定制了符合企业标准的图框模板库、标题栏库及图层管理规范，确保所有图纸输出符合国家机械制图标准及企业VI要求。
2. 参数化与系列化设计
-
系列化零件库：建立了包含螺栓、轴承、齿轮等40余种国标件及企业常用件的参数化图库。设计师只需输入关键参数，即可自动生成二维图纸并更新尺寸。 -
驱动式变型设计：针对不同喂入量的收获机，利用THCAD的参数化驱动功能，通过修改“割台宽度”、“滚筒转速”等主参数，自动生成全套系列化图纸，实现“一处修改，全图联动”。
3. 2D+3D融合与智能出图
-
复杂部件建模：对于空间结构复杂的脱粒分选系统，先在THCAD 3D中建模装配，直接投影生成标准二维工程图，消除“视图对应错误”。 -
智能标注与BOM：利用THCAD的智能标注功能，自动识别图形特征进行尺寸标注；通过“数据提取”功能，一键生成符合ERP格式的BOM表，准确率提升至99%以上。
四、典型应用场景

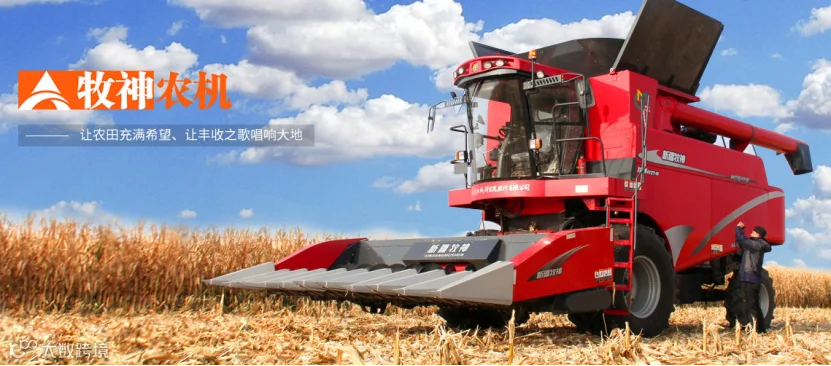

场景一：新型自走式玉米收获机总装图设计
-
痛点：总装图涉及上千个零件，图层管理混乱，修改一个零件尺寸需手动调整明细表，耗时耗力。 -
THCAD应用：设计师使用THCAD的“图层管理”和“块编辑”功能，将不同系统（行走、收割、脱粒）分层管理。利用“属性块”技术，明细表与图形实时关联，修改图形尺寸时，明细表数据自动更新，出图效率提升40%。
场景二：割台部件的系列化变型
-
痛点：针对不同行距（如1.45m、1.6m、1.8m），需重新绘制割台装配图，重复劳动量大。 -
THCAD应用：建立割台主参数表，通过THCAD的“系列化零件设计系统”，输入新的行距参数，软件自动拉伸图形、调整位置并生成新的BOM表。原本需要3天完成的变型设计，现在仅需4小时。
场景三：智能化改造与数据打通
-
THCAD应用：设计图纸直接关联“迈迪国标物联码”，将设计数据直接导入牧神科技的“农机大数据云平台”。售后服务人员可通过扫描农机上的二维码，直接调取THCAD生成的原始电子图纸进行故障排查。
五、应用成效与价值
-
研发效率大幅提升：二维绘图效率提升30%-40%，系列化产品设计周期缩短50%以上，有力支撑了企业“每年推出8-10款新机型”的战略目标。 -
成本显著降低：彻底摆脱国外软件高昂的授权费用及维护成本，软件正版化率达到100%，综合软件成本降低约50%。 -
数据安全与自主可控：拥有完全自主知识产权的CAD内核，保障了国家级农业装备核心设计数据的绝对安全，符合“信创”及国产化替代政策要求。 -
标准化水平提高：图纸审查通过率从原来的85%提升至98%，错误率大幅降低，显著减少了因图纸错误导致的生产返工和物料浪费。
六、用户评价
【案例总结】
