F3DexpressDF角色的创建

“

在 F3DexpressDF 的使用过程中，角色文件的合理配置至关重要。它包含了诸多关键设置和文件夹，能够帮助用户更高效地进行相关工作。本文将详细介绍 F3DexpressDF 角色文件主要组成部分以及如何组建。

1.DF角色文件位置

“D:\F3Dexpress\Data\F3DexpressDF\Config\ProjectTemplate”大家可以前往该路径下创建角色。

部分用户可能存在没有这个路径的情况，可以按照位置手动创建。

2.如何创建角色

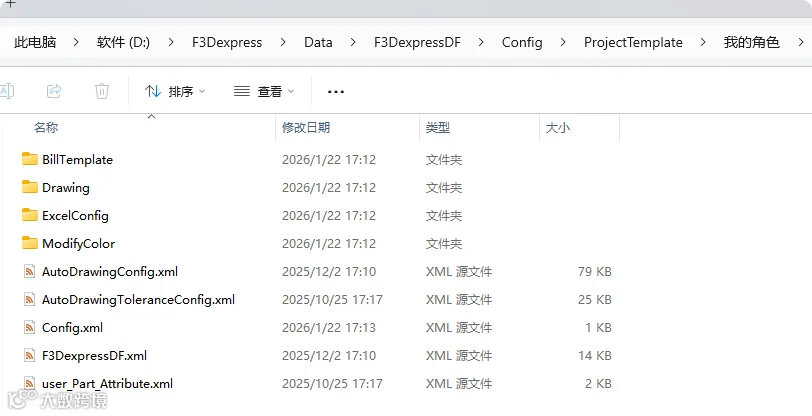

在“ProjectTemplate”路径下创建一个文件夹并且命名为我的角色（这个文件就是配置文件存放位置），文件可随意命名但不得出现特殊符号。

随后可将常用的配置文件放于“我的角色”里面。

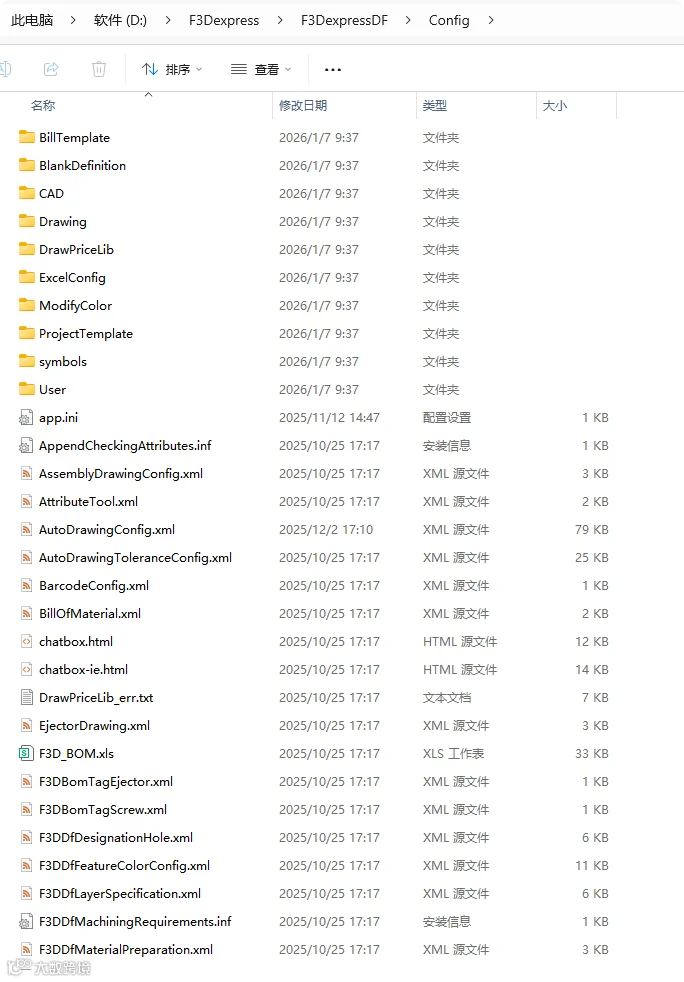

“D:\F3Dexpress\F3DexpressDF\Config”常用文件可在这个位置里复制到角色

3.角色文件常用内容

（一）BillTemplate（物料清单文件夹）

此文件夹用于存放与物料清单相关的模板文件。用户可以在这里添加、修改或删除物料清单的格式模板，在进行项目相关操作时，系统会根据这里的模板来生成物料清单，方便对项目中涉及的物料信息进行整理和管理。

（二）Drawing（图框文件夹）

该文件夹主要存储各种图框相关的资源。不同的项目可能需要不同样式的图框，用户可以在这个文件夹中准备并保存符合项目需求的图框文件。在进行绘图等操作时，能够直接调用这些图框，提高绘图效率。

（三）ExcelConfig（快速图纸信息文件夹）

这里是与快速获取和设置图纸信息相关的配置文件存放处。内容主要为有哪些零件，零件使用的是哪种材料、热处理、表处理、规格等。

（四）ModifyColor（颜色工具文件夹）

此文件夹包含了与颜色设置和修改相关的工具或配置文件。主要使用的功能为“面着色”和“体着色”。

（五）AutoDrawingConfig.xml（自动标注配置文件）

用于自动标注功能的设置。用户可以在这个文件中对自动标注的样式、视图内容等进行详细配置。例如，设置是否为线性标注、公差、面符号、中心线等，从而实现标准化、高效的标注工作。

（六）AutoDrawingToleranceConfig.xml（自动绘图公差设置）

用于自动出图过程中的公差设置。在进行出图时，对于一些尺寸需要设定合理的公差范围，该文件就可以用来配置这些公差值以及相关的标注规则，保证绘图的准确性和规范性。

（七）F3DexpressDF.xml（全局设置）

它涵盖了 F3DexpressDF 软件的众多通用配置选项。包括软件界面的显示设置、默认的操作路径、一些通用的参数等。对 F3DexpressDF.xml 的合理配置可以使软件更贴合个人的使用习惯和工作需求。

（八）Config.xml（角色配置文件）

此文件是角色文件中的核心配置文件之一，用于对整个角色的一些基本属性和参数进行设置。例如，角色的名称、角色所能使用的版本等。

（九）user_Part_Attribute.xml（公共属性配置文件）

该文件用于配置公共属性信息。在项目中，很多信息可能具有一些共同的属性特征，通过 user_Part_Attribute.xml 可以集中管理和设置这些属性，比如公司信息、项目信息、设计人、档案路径等，方便在整个项目中统一应用和管理。
