*本文来自Simcenter Inspire技术专家Wesley Essink
Q1
隐式建模正在如何影响工程设计？
隐式建模正重塑工程设计领域 —— 它将设计重心从人工构建的基于特征的几何形状，转向灵活的、由数学定义的表达形式。这使得模型对变更的适应性大幅提升：修改某个尺寸或约束时，不再有破坏整个设计历史的风险。
因此，团队能够更快地迭代设计、探索更多设计方案，并在整个产品开发周期中维持更简洁、更具适应性的模型。我认为，隐式建模正推动工程设计迈向一个新未来：复杂性不再是障碍，反而成为创新优势。
Q2
隐式建模与传统建模
方法相比有何不同？
传统计算机辅助设计（CAD）方法通过明确的边界（边、面和顶点）来定义几何形状。这意味着，为模型添加更多特征或提高复杂度时，需要重新评估复杂的曲面片，以及各类几何形状之间耗时的相交运算。布尔运算、倒圆角和扫掠等操作可能会因自相交或曲面重合而失败。
隐式建模则采用截然不同的思路：它将几何形状定义为一组函数或方程，这些函数或方程会返回至最近曲面的距离，当距离值为零时，自然形成最近曲面。这意味着我们能高效创建高度复杂的拓扑结构，无需逐一明确定义所有分支和曲面片。这种几何评估方式，为实现形状的无缝融合、嵌入功能梯度，以及利用晶格等新型数学结构优化内部结构打开了大门。
Q3
隐式建模会取代传统 CAD 建模吗？
在我看来，隐式建模并不打算取代传统 CAD，因为这两种方法在设计流程的不同环节各有所长。传统 CAD 在创建高精度、尺寸驱动的零部件、定义制造特征，以及生成符合既定工程流程的图纸方面，仍然无可替代。
而在处理复杂的有机几何形状和快速迭代时，隐式建模的优势尤为突出 —— 这些领域往往是传统 CAD 难以应对或容易出现问题的地方。我认为，理想的工作流程应融合多种建模方法：在需要精度的环节保持精准，同时在复杂性可转化为优势的场景中，释放更高层次的创造力和性能。两者并非竞争关系，而是互补的工具组合，能够实现更稳健、更具创新性的设计成果。
Q4
Altair是如何将隐式建模融入
仿真驱动的集成化设计方法中的？
在考量了各类几何表达形式的优势后，Altair并未打造纯粹的隐式建模解决方案，而是将隐式建模作为一种新的几何类型，与现有的其他建模类型（边界表示法 / Parasolid、多边形非均匀有理 B 样条、网格）并列。这样做的目的是，让熟悉传统 CAD 建模工具的设计工程师能够轻松上手、直观操作隐式建模。每种几何类型之间可相互兼容，在统一的参数化工作流程中无缝协作。
为解决工程师在使用隐式建模时遇到的难题，Altair打造了一套完全集成的、面向制造的仿真驱动设计解决方案。其核心目标是让仿真从开发初期即可投入使用，推动创新，并助力设计师尽早、轻松地做出明智决策。
Q5
对设计和制造工程师而言，
隐式建模有哪些优势？
更快的迭代与修改速度
由于隐式模型不依赖固定拓扑结构，且可在图形处理器（GPU）上高效运算，设计工程师修改参数时无需担心倒圆角断裂或边不匹配等故障。减少故障修复时间，直接提升了设计迭代和方案探索的效率
几何与数据的联动
凭借其基于功能的几何创建方式，隐式建模能完美利用外部数据（如仿真结果、实际测量数据或人工智能生成的数据），驱动隐式函数中使用的参数。
几何重建能力
隐式建模可对隐式场进行局部雕刻，实现不同几何形状之间的平滑融合甚至变形，因此成为处理拓扑优化结果或扫描数据的得力工具 —— 借助多边形非均匀有理 B 样条（PolyNURBS），能够重建出平滑的 CAD 曲面几何形状。
几何轻量化
复杂的晶格结构可在不影响性能的前提下减轻零部件重量。通过为晶格添加功能梯度，可根据特定载荷情况定制几何形状，实现材料的最优利用。
自动化与定制化
隐式函数的构建如同 “配方”，可通过脚本轻松实现工作流程自动化，甚至允许用户通过自定义隐式函数扩展现有功能。
正如Jaideep Bangal所说：“工程师不应花费数天时间创建网格，而应专注于解决实际问题。”
关于隐式建模与增材制造相结合，能为各行业提供精妙的有机解决方案（从定制医疗植入物到航空航天系列化生产零部件），相关讨论从未停歇。
芬兰Etteplan公司的一个项目：该项目涉及树木采伐机的伸缩臂末端部件 —— 这是一个大型重型部件，需在恶劣的工作环境中承受静载荷和动载荷的双重考验。

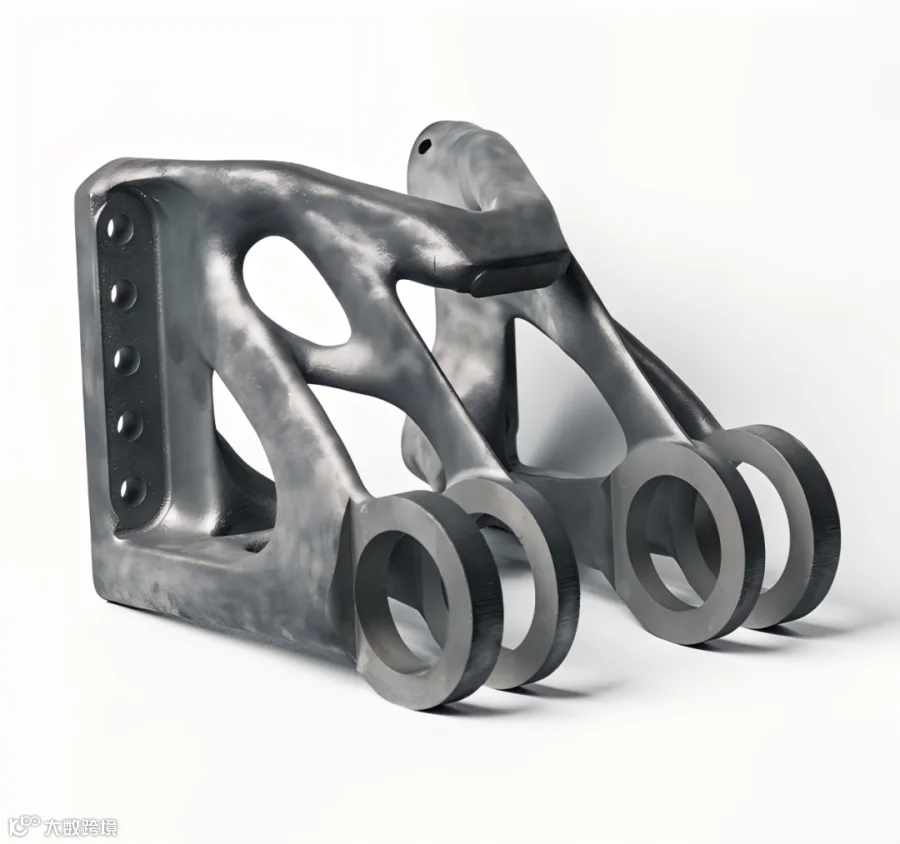

▲ 图：增材制造部件最终设计（图片来源：泰穆・莱诺宁 – 拉彭兰塔工业大学）

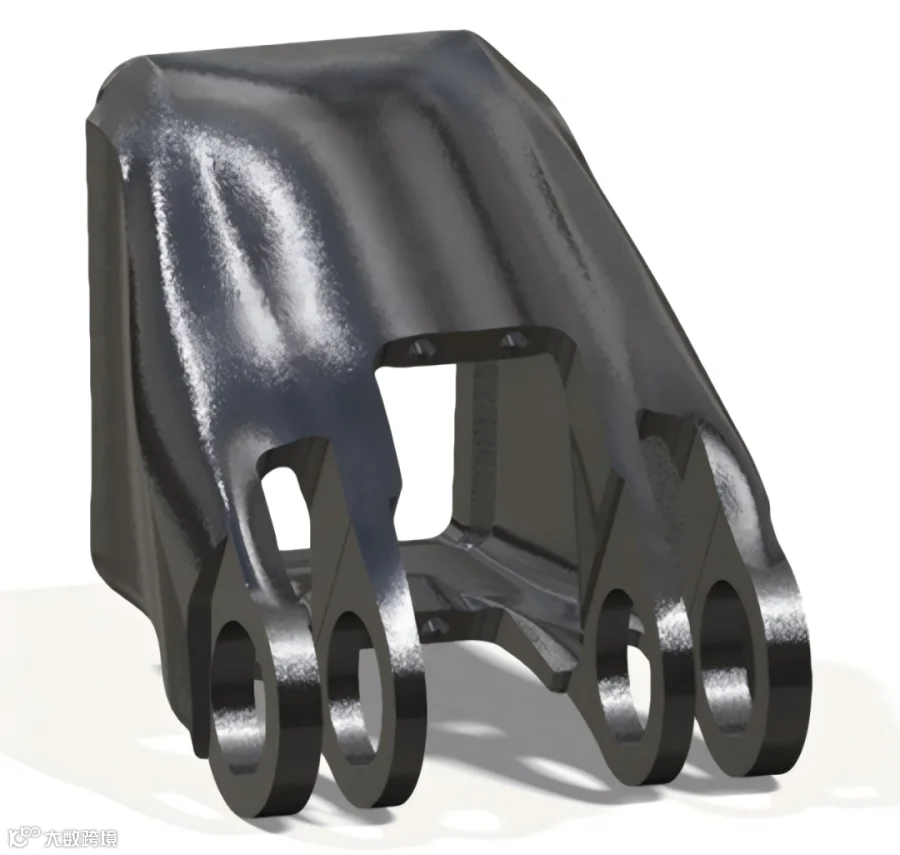

▲ 图：铸造金属部件最终设计
