Simcenter™ Hypermesh™作为行业领先的前处理建模环境，具有丰富的几何、网格创建与编辑工具，其建模的高效性一直以来都备受用户肯定。但用户所处行业与学科的广泛性必然导致仍然有许多的个性化前处理需求是Simcenter Hypermesh标准工具没有办法直接满足的，功能强大如它也依然免不了一些重复的工作。
近些年，通过整理以往用户的共性需求，推出了若干期的Simcenter Hypermesh工具箱（可从文末获取），每期包含10个实用的小功能提供给大家使用，受到用户的广泛好评。
又到新一期工具箱发布的时候啦，与往期的每期十个小工具不同，本期将为大家带来发罩标准分析易用工具。
工具背景和意义
✦
工况加载的困境：
在发罩的设计验证中，有几种刚强度分析是很常用的，几乎每个设计版本都需要经过这些分析。然而，手动逐个创建这些分析工况包含了很多重复性操作，非常费时费力，而且不同工程师创建的模型统一性也较差。
✦
创建报告的困境：
同样地，在这些分析工况求解结束之后，还需要工程师逐个进行结果提取和报告编制，这也需要工程师细心地打开每个模型和结果、查找最大应力、截图、贴图等一系列的重复性操作，非常费时费力，而且也同样有统一性的问题。
✦
此工具的出现：
采用此工具可以显著减少上述工作的人工操作时间，往往从数日缩短到数小时，提高工况建模和报告编制的统一性，帮助企业显著提高设计验证工作流和研发环节的工作效率，使人才天赋更聚焦在对分析结果的解读和对产品设计的改进中，减少大量的重复动作。
工具详情介绍
如上述所言，本工具为大家带来了工况加载和后处理报告两个模块。
支持的工况有：下拉变形、关闭状态横向刚度、安装变形、弯曲刚度、强度分析、打开状态横向刚度、扭转刚度、撑杆强度、角刚度、边缘变形和锁扣安装点刚度等11种工况。
创建的报告格式为PPTX，报告内容包括：加载点位移、发罩最大应力、最大应力位置、应力云图、位移云图等关键信息。
以下简单介绍本工具的使用流程，详细的使用方法可以参考工具包中的使用手册文档。
下面我们快来看看本期的工具吧~
01

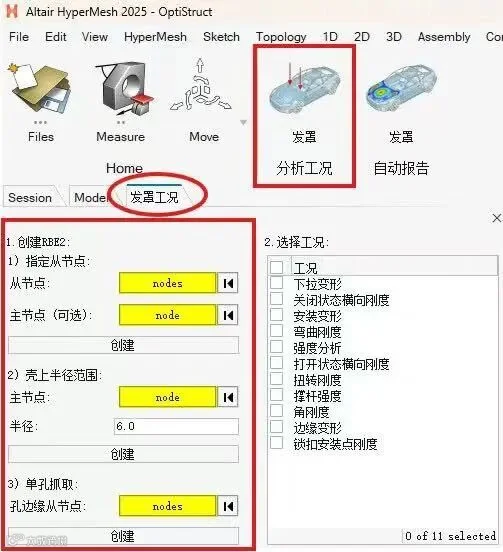

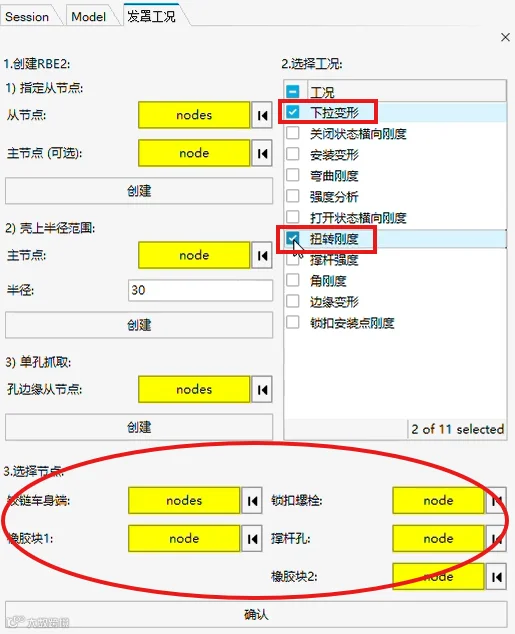

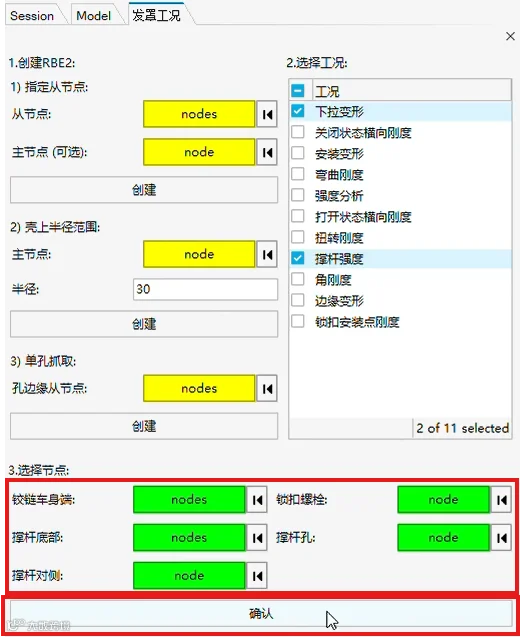

工况加载
02

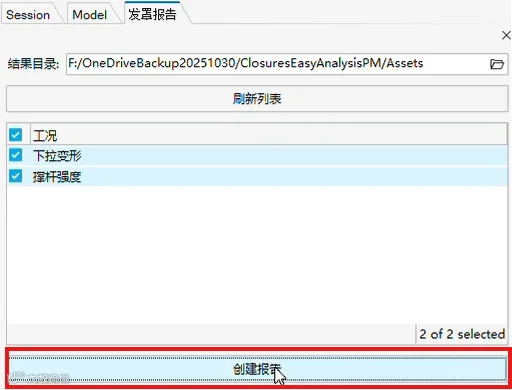

后处理报告

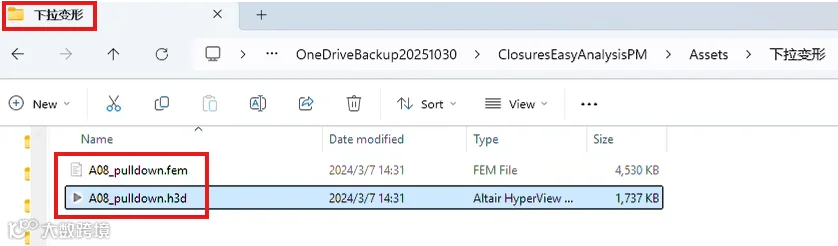

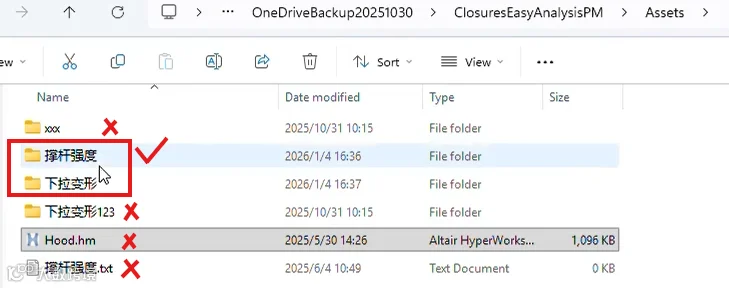

① 解压closures_v20260105.zip
② 启动HyperWorks 2025及以上版本

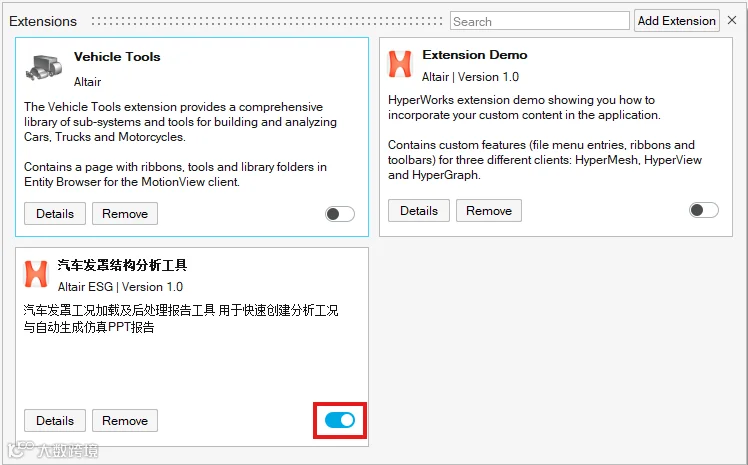

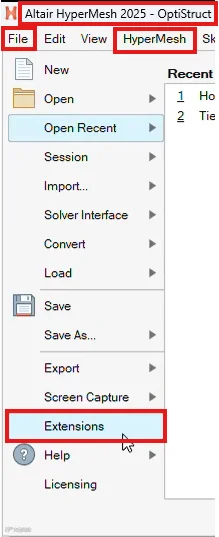

③ 打开File→Extensions

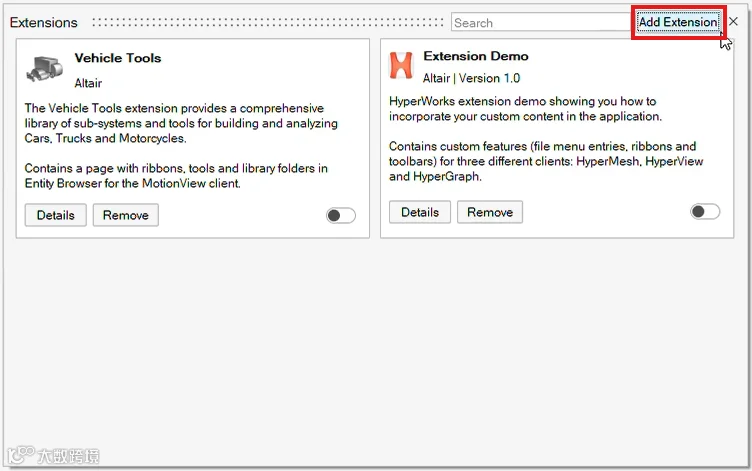

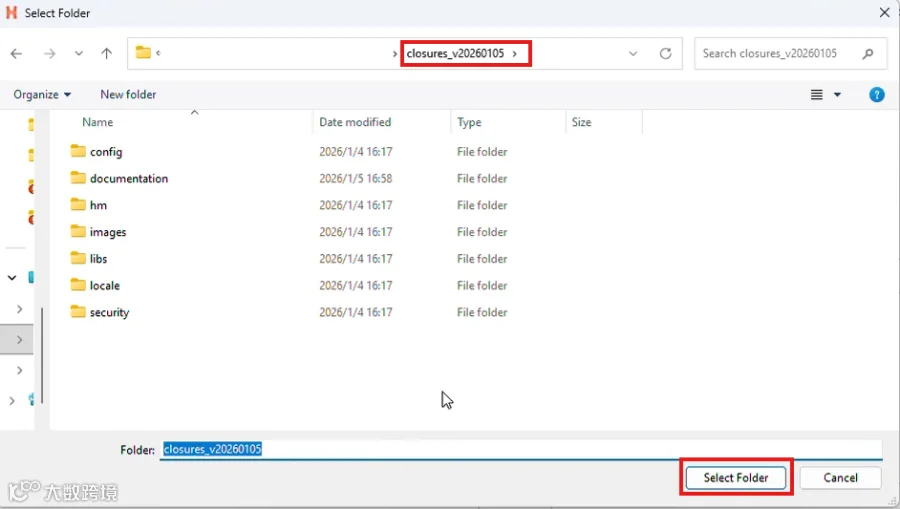

④ 点击Add Extension，位置指向closures_v20260105文件夹
⑤ 打开载入按钮
⑥ 开始使用HyperMesh工具箱
本期的分享就到这里啦，如果想了解更多，点击下方获取更多解决方案！温馨提示：请您点击下方工具箱自行下载文件，并向以下邮箱发送邮件申请试用许可后，方可正常试用。联系邮箱：shaoyan.zhang@siemens.com / yaoqi.xiang@siemens.com
