BMS产品如何按ISO 26262功能安全V模型完成系统性开发

摘要

本报告面向新能源汽车动力电池管理系统（Battery Management System，BMS）产品，系统说明如何依据ISO 26262功能安全生命周期和V模型完成从概念定义、危害分析与风险评估、功能安全概念、技术安全概念、系统/硬件/软件开发，到验证确认、生产运行与安全档案构建的系统性开发。ISO 26262适用于量产道路车辆中安全相关E/E系统，关注E/E系统失效行为及系统交互可能引起的危害，并要求将功能安全活动嵌入企业产品开发框架中[1]。对BMS而言，功能安全开发的核心不是单纯“补齐文档”，而是建立安全目标、需求、架构、设计、分析、测试与运行反馈之间可追溯、可审计、可复用的证据链。

报告将BMS功能安全开发分解为四条主线：第一，明确Item边界与整车接口，避免安全责任过窄或过宽；第二，通过HARA将场景化危害转化为安全目标和ASIL；第三，以FSC和TSC将安全目标逐级分解到系统、硬件、软件、通信、传感器与执行器；第四，以FMEA、FTA、DFA、FMEDA、HIL故障注入、系统台架、整车确认、EOL和现场闭环证明风险控制有效。

1. 标准目标与BMS功能安全边界

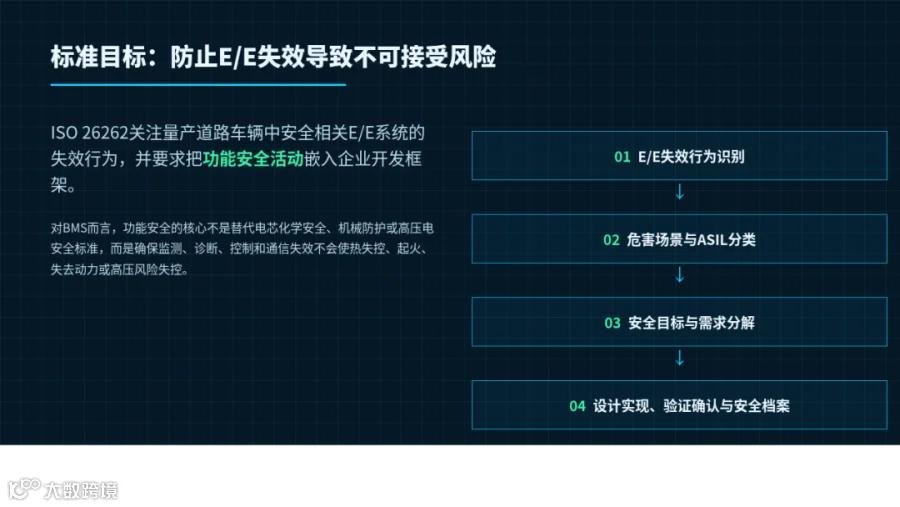

图1-1 标准目标：防止E/E失效导致不可接受风险

ISO 26262的目标是针对道路车辆中的安全相关E/E系统建立功能安全生命周期，控制由系统失效行为及系统交互导致的危害风险[1]。BMS作为动力电池系统的监测、诊断、保护和通信控制核心，其电压、电流、温度、绝缘、接触器、充放电控制和功率限制等功能一旦发生系统性设计错误或随机硬件失效，可能触发热失控、起火、危险失去动力、高压不可控或维修触电等风险。因此，BMS通常应被纳入整车功能安全体系，并按照Item Definition、HARA、FSC、TSC、系统开发、硬件开发、软件开发、验证确认和生产运行形成完整工作产品链。

需要强调的是，BMS功能安全并不等同于电芯本体安全、机械碰撞安全、高压电气安全或网络安全。功能安全关注的是BMS相关E/E控制、诊断和通信失效是否会使风险不可接受。例如，电芯材料缺陷本身不是BMS功能安全直接控制对象，但如果BMS未能识别异常电压、温度或充电状态并及时进入安全状态，则属于BMS功能安全责任范围。

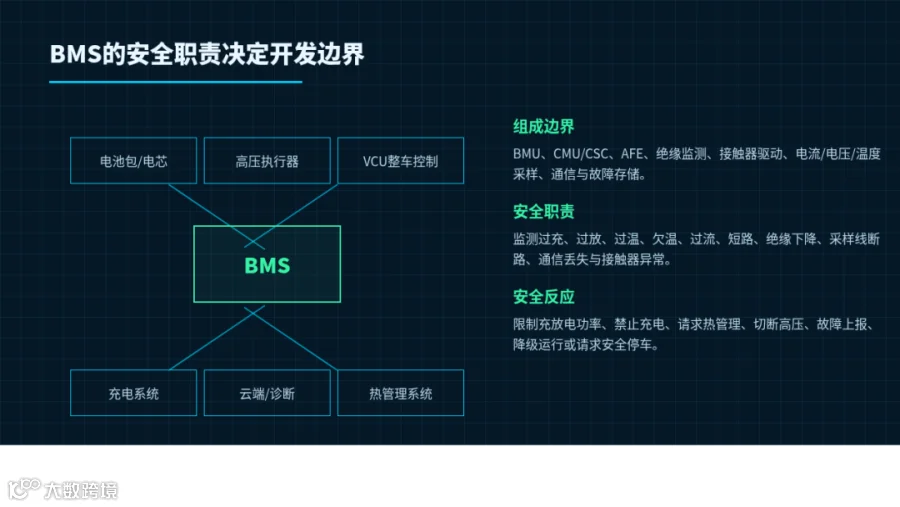

图1-2 BMS的安全职责决定开发边界

2. V模型总体开发逻辑

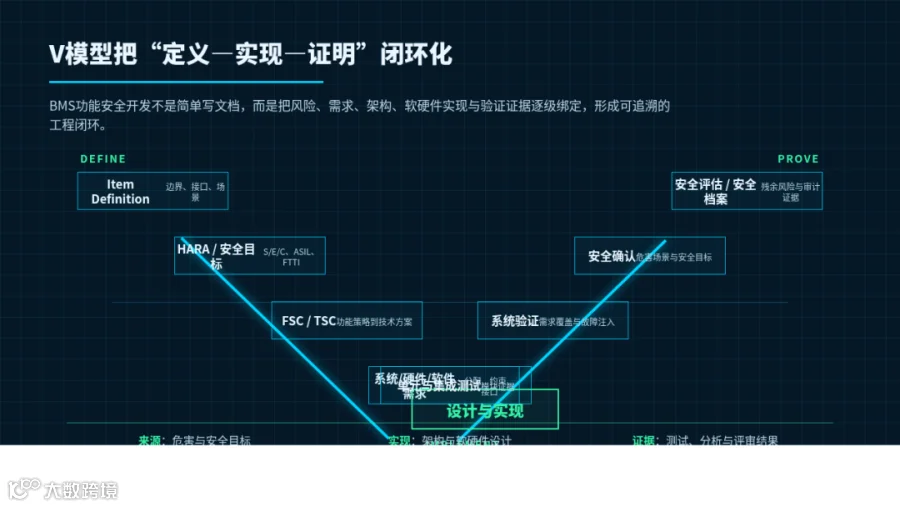

图2-1 V模型把“定义—实现—证明”闭环化

ISO 26262项目中常用的V模型强调开发左侧的需求分解、底部的设计实现、右侧的逐级验证确认。对BMS而言，左侧应从Item Definition开始，明确产品边界、功能、接口、运行场景和依赖假设；随后通过HARA识别危害事件并确定ASIL，形成安全目标；安全目标再经FSC转化为功能安全策略，经TSC转化为技术安全机制和系统架构分配。右侧则通过软件单元测试、硬件诊断验证、系统集成测试、HIL故障注入、台架测试、整车确认和安全评估逐级证明左侧要求被正确实现[2][5]。

V模型不应被理解为一次性瀑布流程。真实BMS开发会受到安全分析、设计评审、供应商输入、测试失败、现场问题和变更需求驱动而迭代。任何导致安全目标、FTTI、安全状态、ASIL分配、接口假设、诊断覆盖或测试证据变化的事项，都应触发影响分析，并根据影响范围更新需求、架构、分析、测试和安全档案。

3. 安全治理与项目管理

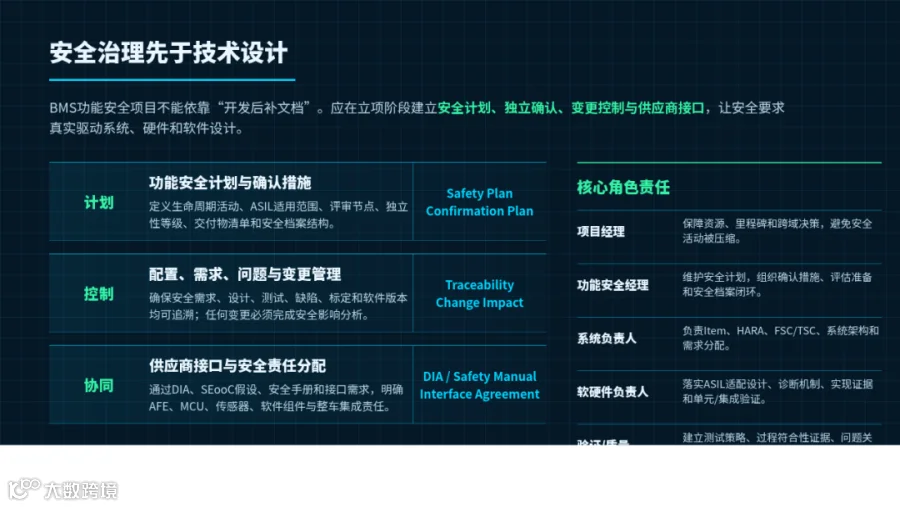

图3-1 安全治理先于技术设计

功能安全治理应先于具体技术设计启动。若项目在样机冻结后才补充安全计划、角色职责、确认措施和供应商接口，往往会导致安全需求无法真正驱动架构，安全机制难以补入，测试用例无法覆盖危害场景。成熟做法是在项目立项时建立功能安全计划，定义角色职责、ASIL适用范围、开发流程裁剪、确认措施、配置管理、变更管理、问题管理、供应商接口、工具置信度和安全档案结构。

BMS产品通常涉及主控、从控采样、绝缘监测、电源、接触器、软件、算法、整车通信、充电通信、HIL测试、整车集成和制造EOL等多专业协作。功能安全经理应确保跨专业工作产品形成一致的安全证据链，而不是各团队分别输出孤立文档。供应商责任应通过DIA（Development Interface Agreement）和安全手册固化，明确SEooC假设、接口安全需求、交付物、评审节点和变更通知义务。

4. Item Definition：定义开发对象是什么

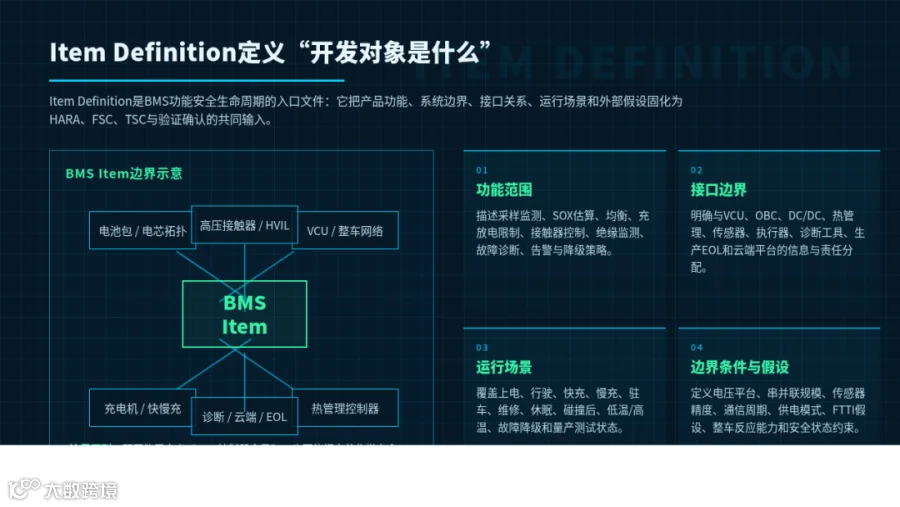

图4-1 Item Definition定义“开发对象是什么”

Item Definition是BMS功能安全开发的起点，其质量直接决定HARA是否准确、安全目标是否可执行、FSC/TSC是否能够落地。一个完整的BMS Item Definition应描述产品功能、系统边界、运行场景、接口对象、依赖假设、非目标范围和变更约束。BMS不能仅被描述为一个控制器盒子，而应放在动力电池包、整车、充电系统、热管理系统和服务维修环境中理解。

Item Definition应避免两个极端：其一是范围过窄，只描述BMS硬件主板和软件功能，而忽略电池包拓扑、接触器、传感器、绝缘监测、充电机、VCU和热管理接口；其二是范围过宽，把电芯本体化学安全、机械碰撞防护、高压电气安全和网络安全全部纳入BMS功能安全直接责任，导致安全目标不可验证。合理边界应围绕“由BMS E/E失效行为及交互造成的风险”进行定义。

5. HARA：把场景风险转化为ASIL

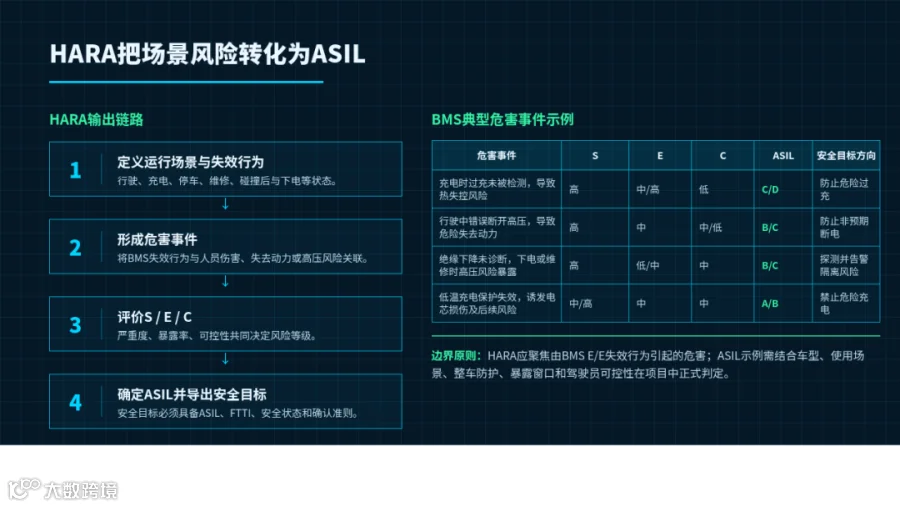

图5-1 HARA把场景风险转化为ASIL

HARA（Hazard Analysis and Risk Assessment）通过识别运行场景、危害事件、严重度S、暴露率E和可控性C，确定ASIL并导出安全目标。BMS HARA应聚焦由BMS E/E失效引起的危险场景，例如充电过压未诊断、行驶中接触器非预期断开、低温充电保护失效、绝缘下降未告警、温度采样失效导致过温未保护、SOC/SOP危险高估导致过功率运行等。

HARA不应把所有电池危险简单归因于BMS。对于电芯内短路、机械挤压、热蔓延等事件，需要判断BMS是否具有可合理控制的E/E安全职责。若BMS仅能告警或限制能量输入，而无法单独阻止某类危害，则安全目标应清楚说明整车、电池包、热管理、充电机或服务流程的协同假设。ASIL判定应基于车辆类型、运行速度、驾驶员可控性、暴露频率、故障持续时间和现有防护，而不是机械套用模板。

6. 安全目标：系统开发的顶层约束

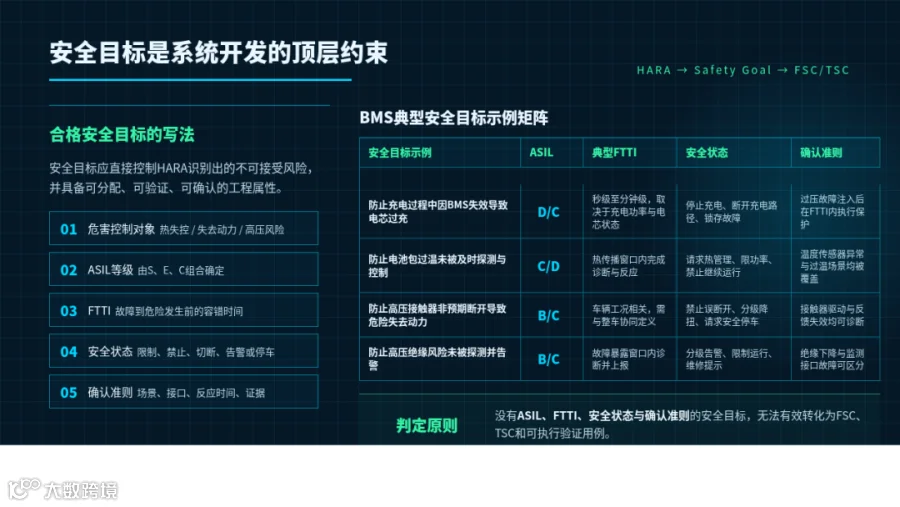

图6-1 安全目标是系统开发的顶层约束

安全目标是从HARA导出的顶层安全约束，应简洁、可验证、可分配，并能够直接控制不可接受风险。BMS安全目标不宜写成普通功能需求，例如“BMS应准确采样电压”，而应写成风险导向目标，例如“防止充电过程中因BMS失效导致电芯过充进入不可接受风险状态”。安全目标还应包含ASIL、运行模式、FTTI、安全状态或降级状态、整车接口假设和确认准则。

FTTI是安全目标能否工程化落地的关键约束。若没有FTTI，诊断周期、故障确认时间、通信超时、执行器反应时间和测试判定标准都难以确定。例如过压保护的FTTI应覆盖采样周期、滤波、故障确认、OBC停止充电或接触器断开等路径；行驶中接触器误断开的安全目标则需要结合整车动力链响应、驾驶员可控性和安全停车策略定义反应窗口。

7. FSC：把安全目标转化为功能策略

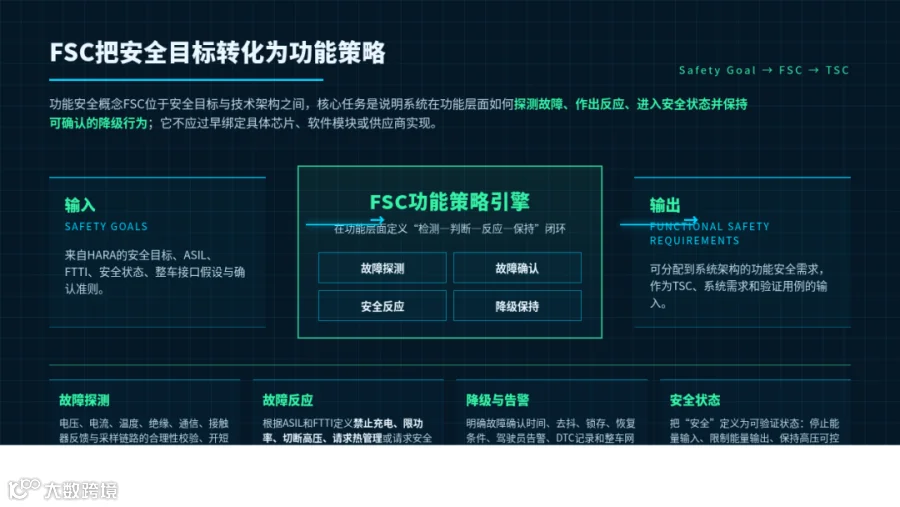

图7-1 FSC把安全目标转化为功能策略

功能安全概念（Functional Safety Concept，FSC）处于安全目标和技术架构之间，说明系统在功能层面如何探测故障、作出反应、进入安全状态并保持可确认的降级行为。FSC不应过早绑定具体芯片、软件模块或供应商实现，而应形成可被系统架构承接的功能安全需求。例如，针对过压安全目标，FSC应说明电压异常如何检测、如何确认、如何请求停止充电、如何锁存故障、如何告警、如何恢复以及在通信失败时如何进入保守状态。

BMS典型FSC策略应覆盖多源合理性校验、传感器开短路诊断、通信超时处理、故障确认与去抖、故障锁存与恢复条件、降级运行、驾驶员告警、DTC记录、整车安全请求和安全状态定义。FSC应避免两类风险：一是只写“应检测故障”而不定义反应；二是直接写“使用某型号芯片实现某功能”而跳过功能层安全策略。

8. TSC与系统架构：把功能策略落到技术实现

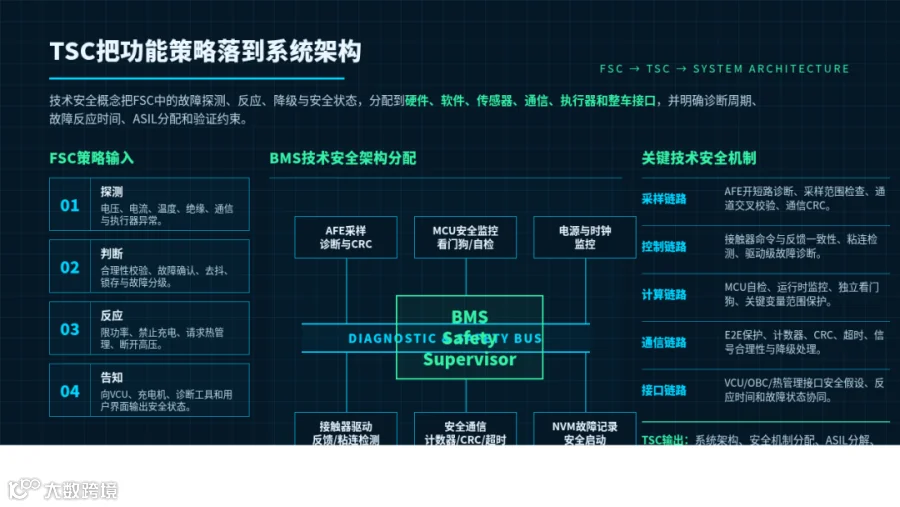

图8-1 TSC把功能策略落到系统架构

技术安全概念（Technical Safety Concept，TSC）把FSC中的功能策略分配到硬件、软件、传感器、通信、执行器和整车接口，并明确诊断周期、故障反应时间、ASIL分配和验证约束。TSC需要回答“谁来检测、谁来判断、谁来执行、如何反馈、失效后是否仍可信、如何被验证”等问题。

在BMS系统架构中，TSC通常会形成安全监督器、AFE诊断链路、MCU运行监控、独立看门狗、电源监控、接触器驱动反馈、绝缘监测接口、安全通信、NVM故障记录、安全启动和整车故障请求等机制。对于高ASIL安全目标，应考虑ASIL分解、独立性、共因失效、接口责任和安全机制本身失效的可检测性。

9. 硬件开发：证明随机失效可控

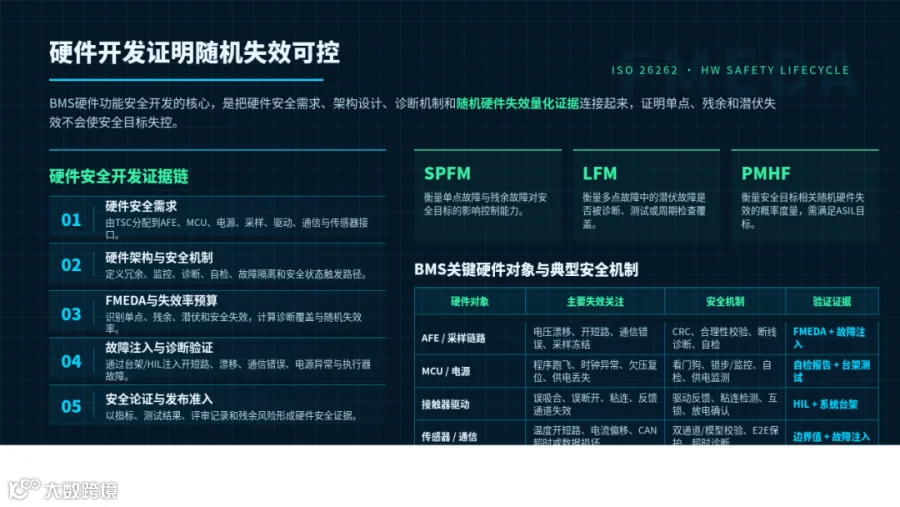

图9-1 硬件开发证明随机失效可控

BMS硬件安全开发的核心，是证明硬件随机失效不会使安全目标失控。硬件活动应从硬件安全需求出发，形成架构设计、元器件选型、诊断机制、FMEDA、故障注入和失效率预算。FMEDA应识别单点故障、残余故障、潜伏故障和安全故障，并通过SPFM、LFM、PMHF等指标证明目标ASIL所需的随机硬件失效控制能力。

BMS硬件对象较多，随机失效路径也具有强接口特征。例如AFE采样漂移可能导致电压判断错误，MCU时钟或电源异常可能导致安全监督器失效，接触器驱动失效可能造成高压不可控，通信收发器或隔离器失效可能造成安全请求丢失。对于ASIL C/D相关目标，通常不能依赖单一诊断，而应组合架构冗余、独立监控、周期自检、失效安全设计和安全降级。

10. 软件开发：控制系统性失效

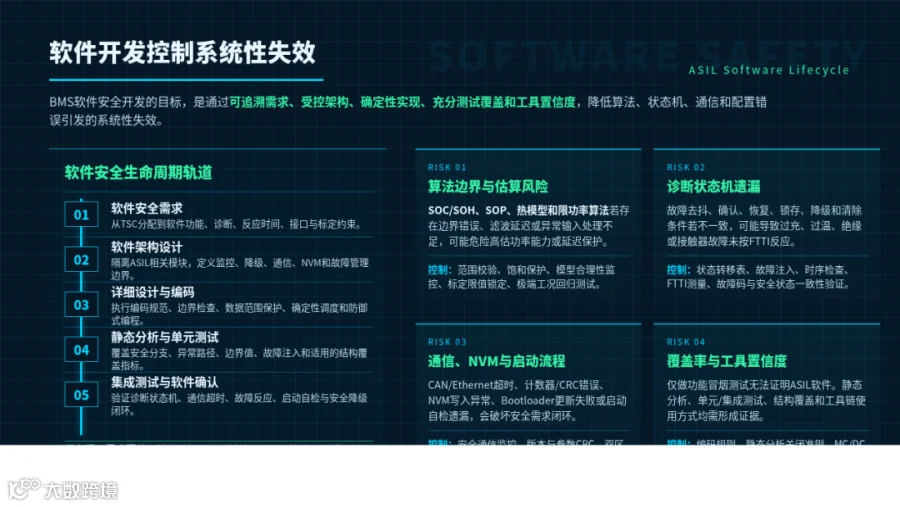

图10-1 软件开发控制系统性失效

软件开发主要控制系统性失效，即需求错误、架构缺陷、状态机遗漏、算法边界错误、编码缺陷、配置错误、工具误用或测试不足引起的安全失效。BMS软件应按ASIL适配生命周期完成软件安全需求、架构设计、详细设计、编码、静态分析、单元测试、集成测试、结构覆盖、工具置信度、配置管理和软件确认。

BMS软件的高风险点集中在算法和状态机。SOC/SOH/SOP估算、限功率、热模型和充电策略若存在边界错误，可能危险高估功率能力或延迟保护；故障去抖、确认、恢复、锁存和清除条件若不一致，可能导致安全机制未按FTTI触发；通信超时、NVM故障记录、Bootloader更新和标定参数越界也可能破坏安全需求闭环。

11. 安全分析：驱动设计成熟

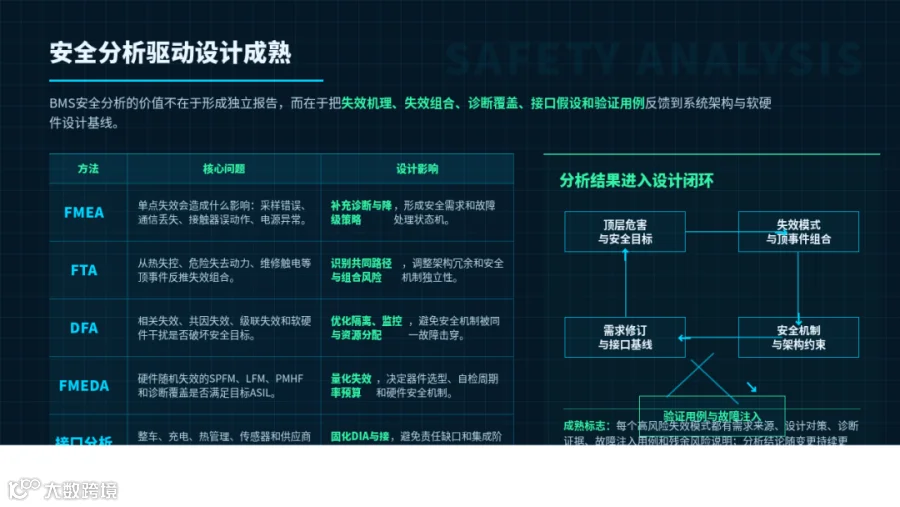

图11-1 安全分析驱动设计成熟

BMS安全分析应组合使用FMEA、FTA、DFA、FMEDA、相关失效分析和接口危害分析。安全分析不是在设计完成后“解释设计”的文档，而应主动发现架构薄弱点、补充安全机制、调整需求并定义验证用例。Marcos等关于汽车锂电BMS功能安全设计方法的研究也强调从概念到验证的完整设计过程，通过危害分析、HARA、安全目标、技术安全需求和失效模式/诊断分析证明ASIL符合性[5]。

FMEA适合从单点失效出发分析影响和对策，FTA适合从顶事件反推失效组合，DFA关注相关失效、共因失效和干扰失效，FMEDA量化随机硬件失效率，接口危害分析确保整车、充电、热管理、供应商之间的安全假设一致。高质量安全分析的结果应进入需求库、架构基线、测试用例库和安全档案，而不是停留在分析表格中。

12. 验证确认：覆盖正常、异常与故障注入

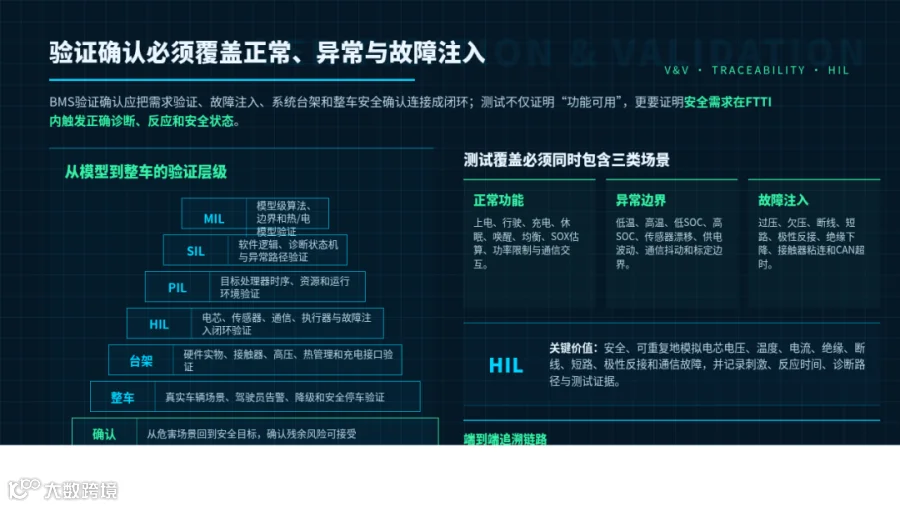

图12-1 验证确认必须覆盖正常、异常与故障注入

BMS验证确认应覆盖需求验证、模型/算法验证、MIL、SIL、PIL、HIL、硬件台架、系统台架、整车测试、环境与EMC试验、生产EOL测试和安全确认。HIL对于BMS尤其关键，因为它能够安全、可重复地模拟电芯电压、温度、电流、绝缘、断线、短路、极性反接和通信故障，避免真实电池测试带来的危险、不可重复和数据记录不足问题[3]。

测试用例应直接追溯到安全需求和安全机制，确认用例应追溯到安全目标和危害场景。测试报告不应仅记录“通过/失败”，还应记录初始状态、刺激条件、故障注入点、期望反应、FTTI、实际反应时间、诊断路径、DTC、告警输出、安全状态和残余风险结论。

13. 生产运行：SOP后仍属于安全生命周期

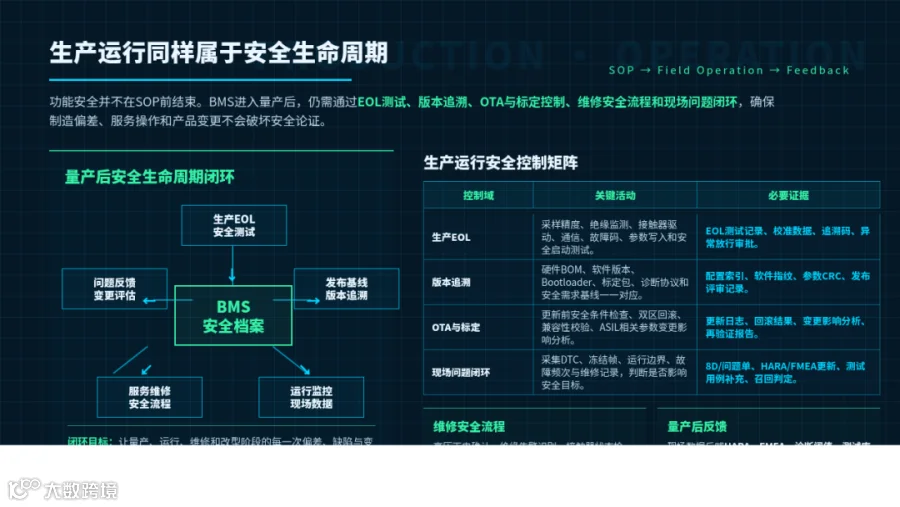

图13-1 生产运行同样属于安全生命周期

功能安全不在SOP前结束。生产、运行、服务和退役阶段需要确保制造偏差、维修误操作、软件更新、标定变更、现场故障和产品改型不会破坏安全论证。BMS量产后应建立生产EOL测试、参数写入校验、唯一软件/硬件版本追溯、故障码一致性、现场数据闭环、变更影响分析、OTA安全策略、维修安全流程、召回判定机制和安全手册。

量产后问题应反馈到HARA、FMEA、测试库和安全档案。例如，若现场数据显示某类温度传感器断线误报频繁，应评估诊断阈值、线束设计、维修流程和安全状态是否需要调整；若OTA改变ASIL相关参数或充电策略，应重新完成影响分析、回归测试和安全档案更新。

14. 安全档案与端到端追溯矩阵

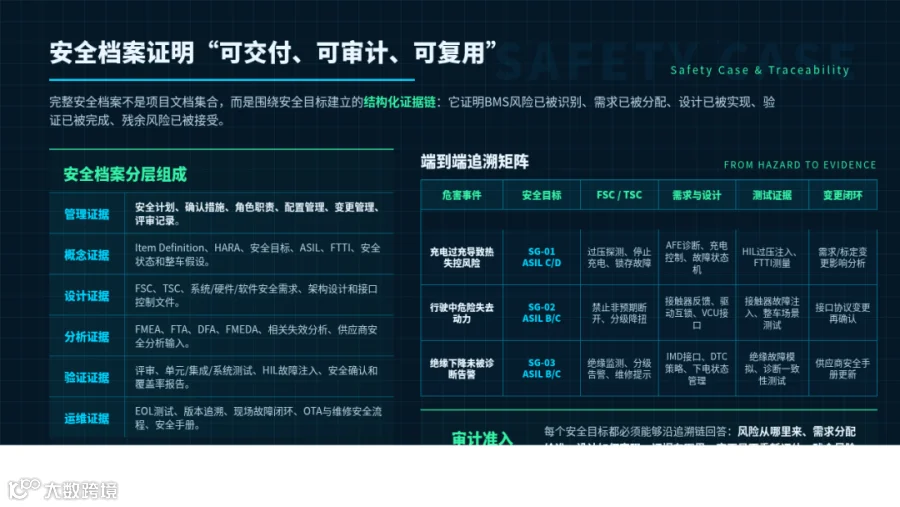

图14-1 安全档案证明“可交付、可审计、可复用”

安全档案（Safety Case）不是项目文档的简单集合，而是围绕安全目标建立的结构化证据链。它应证明风险已被识别、需求已被分配、设计已被实现、验证已被完成、残余风险已被接受，并且量产运行阶段具有持续反馈能力。完整安全档案通常包括安全计划、Item Definition、HARA、安全目标、FSC、TSC、系统/硬件/软件需求、架构设计、安全分析、验证确认报告、评审记录、工具与配置证据、供应商安全包、生产与运维安全措施、残余风险说明和功能安全评估结论。

端到端追溯矩阵是安全档案的核心。建议建立从危害事件到安全目标，从安全目标到FSC，从FSC到TSC，从TSC到系统/硬件/软件需求，从需求到设计元素，从设计元素到测试用例，从测试用例到测试结果，从变更记录到影响分析的完整追溯。审计时，项目应能够快速回答“风险从哪里来、需求分配给谁、设计如何实现、证据在哪里、变更是否重新评估、残余风险由谁接受”。

15. 落地路线与组织实施建议

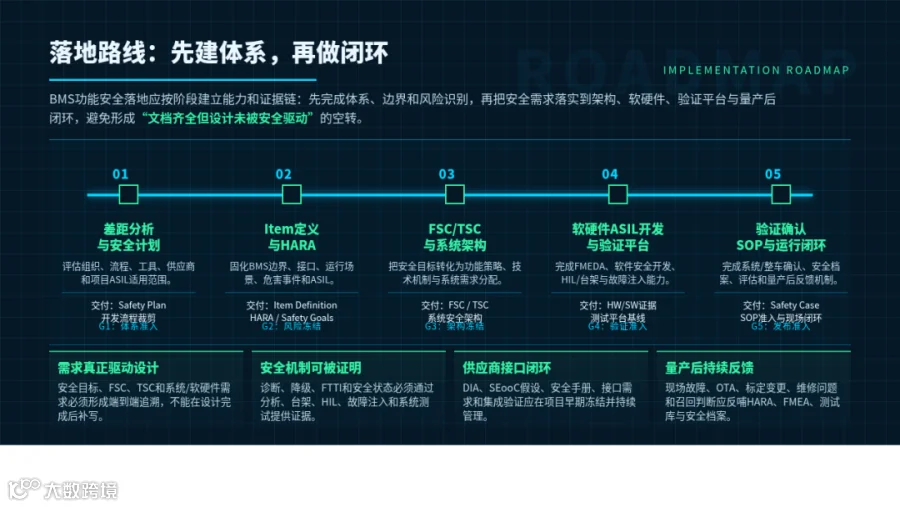

图15-1 落地路线：先建体系，再做闭环

BMS产品功能安全落地应采用分阶段路线。第一阶段完成差距分析、功能安全计划、Item Definition和HARA；第二阶段完成FSC/TSC、系统架构和安全分析；第三阶段完成硬件与软件ASIL开发、FMEDA和测试平台；第四阶段完成HIL、系统台架、整车验证与安全确认；第五阶段完成安全档案、功能安全评估、SOP和量产后闭环。

落地成功的关键不在于文档数量，而在于安全需求是否真正驱动设计、安全机制是否能被测试证明、安全分析是否随变更持续更新、供应商接口是否闭环、量产后数据是否反哺安全生命周期。对于组织而言，建议把功能安全门禁嵌入项目里程碑，在架构冻结、设计冻结、测试准入、发布准入和SOP前设置明确的安全准入条件。

16. 结论

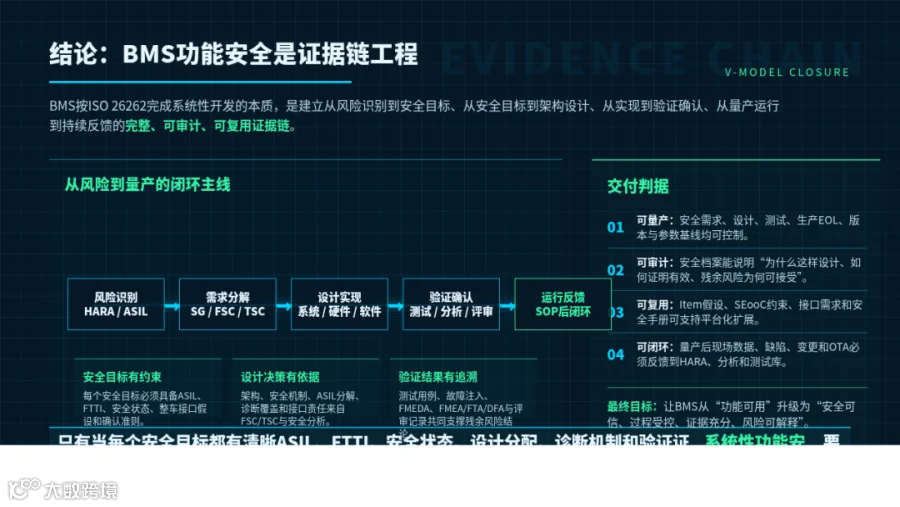

图16-1 结论：BMS功能安全是证据链工程

BMS按ISO 26262 V模型完成系统性开发的本质，是建立从风险识别到安全目标、从安全目标到架构设计、从架构设计到软硬件实现、从实现到验证确认、从量产到运行反馈的完整证据链。只有当每个安全目标都有清晰ASIL、FTTI、安全状态、设计分配、诊断机制、验证证据和残余风险说明时，BMS产品才能从“功能可用”走向“安全可信、可审计、可量产”。

因此，BMS功能安全开发应坚持四项原则：其一，以Item边界和HARA定义真实风险，而不是套用模板；其二，以FSC/TSC驱动系统架构和软硬件设计，而不是设计完成后补充安全解释；其三，以安全分析和故障注入持续发现薄弱点，而不是把分析作为文档形式；其四，以安全档案、版本追溯、EOL、OTA、维修和现场反馈构成SOP后的持续闭环。
