如何利用热处理提高镍基高温合金C276耐磨性能？

L-PBF参数包括：层厚40 μm，激光功率285 W，扫描速度960 mm/s，扫描间距0.11 mm。制备了尺寸为50 mm×10 mm×10 mm的块状C276合金试样，并与传统轧制态C276板材对比研究。

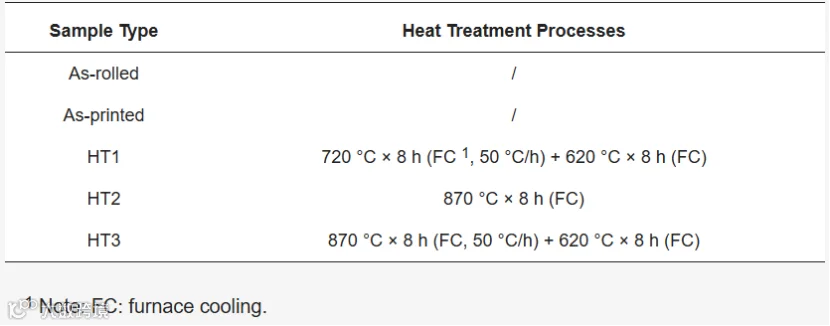

已有研究表明，C276合金在649至1093 °C温度区间内容易发生晶界析出，形成P相、μ相或富Mo/W析出相，从而显著影响合金的力学性能和耐腐蚀性能。特别是，在800 °C附近长时间时效会促进晶界处富Mo/W碳化物或拓扑密堆型析出相的形成，同时伴随邻近区域Mo和W的贫化。因此，本研究选取720 °C和870 °C作为具有代表性的中低温热处理温度，以分别考察低温时效和中温热处理对析出行为、晶界稳定性及综合性能的影响。具体而言，二次时效过程中形成的细小析出相及其在界面处的钉扎效应可降低晶界迁移率。此外，低温保温有助于稳定前一道热处理工序中所建立的亚结构，从而抑制晶粒的进一步长大。同时，HT3样品在870 °C热处理后，再于620 °C进行了后续低温时效处理，以评估该二次时效对析出相弥散分布、亚结构稳定化及晶粒长大抑制的效果。

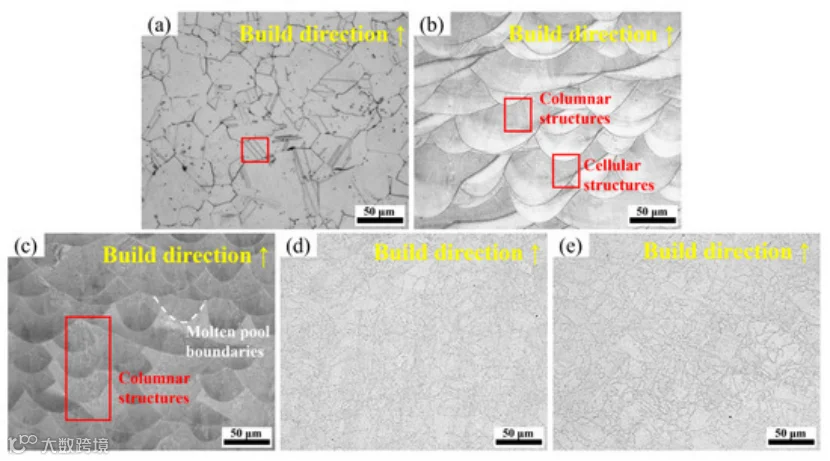

传统轧制板材样品（图a）呈现典型的等轴晶组织，并伴有明显的退火孪晶，表明该材料经历了充分的塑性变形及随后的再结晶过程。

沉积态样品（图b）展现出特征性的鱼鳞状熔池边界，呈现出柱状晶与胞状晶结构共存的形貌特征，反映了快速定向凝固的显著特点。这一特定的微观组织形貌源于激光粉末床熔融工艺固有的高温度梯度和高冷却速率。熔池沿着热流方向发生外延生长，形成以胞状晶和柱状晶为主的非平衡凝固组织，而相邻熔道与层间的反复重熔则进一步保留了清晰的熔池边界。

热处理HT1样品（图c）中，熔池轮廓依然可见，表明720 °C的双重时效处理不足以完全消除沉积态所遗传的微观组织结构。然而，晶粒内部及晶界附近已出现细小且相对均匀的析出相，这表明低温长时间时效处理促进了溶质原子的扩散和局部析出，同时对原始亚结构起到了稳定化作用。

在HT2样品（图d）中，原始熔池边界显著弱化，微观组织整体趋于更加均匀。

HT3样品（图e）同样展现出高度的微观组织均匀性，但晶界网络更为细小。这表明，在870 °C初次处理后施加二次时效处理，有助于抑制晶粒进一步长大，并促进细小析出相的弥散分布。

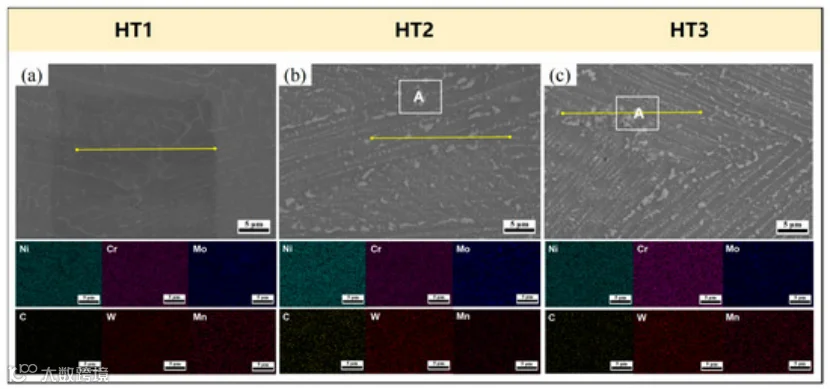

经HT2和HT3热处理后，沿原始胞状边界和大角度晶界析出了大量弥散分布的亮白色颗粒。这些颗粒主要呈球形或短棒状形貌，平均尺寸约为100 nm。

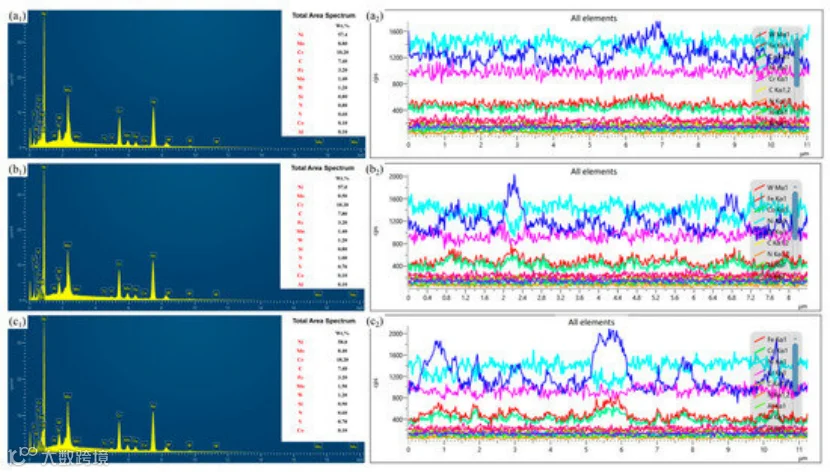

这些白色颗粒显著富集Mo和W，同时Ni和Cr含量相对降低。值得注意的是，析出相中Si含量维持在较低水平。鉴于其富集Mo/W而贫化Ni/Cr的成分特征，并参考有关C276合金中TCP相析出的文献报道，该析出相可鉴定为富Mo/W的μ相。EDS线扫描结果进一步证实，HT2和HT3样品的成分分布在峰谷之间呈现显著波动，表明μ相的析出驱动了局部化学成分的重新分布。这一效应在HT3样品中尤为突出，二次时效处理的引入进一步加剧了Mo和W原子在析出相中的富集。这种由高温时效诱导的μ相析出不仅改变了晶界和晶粒内部的亚结构形貌，而且显著调控了基体的热力学状态，从而为后续力学性能和电化学行为的演变奠定了微观组织基础。

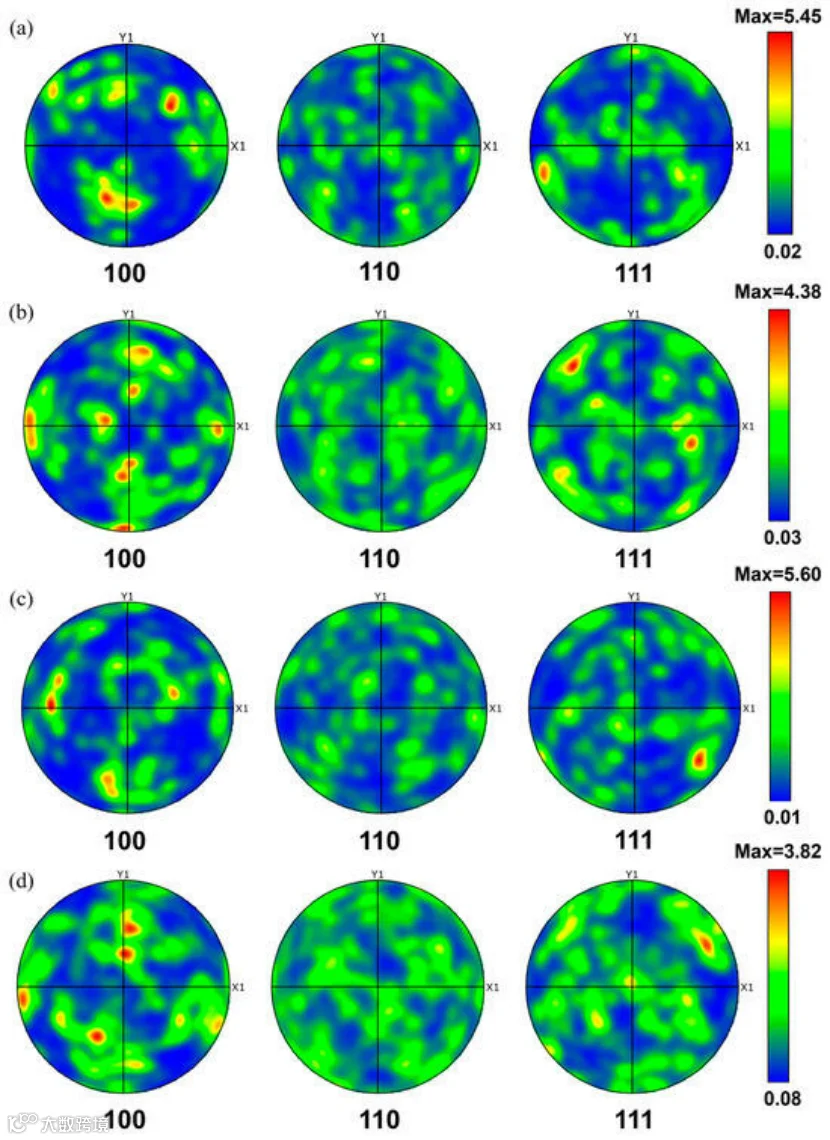

热处理虽未完全消除激光粉末床熔融过程中形成的遗传取向特征，但通过回复、再结晶、析出相钉扎及晶粒选择性生长等机制，有效调控了织构强度。在所考察的热处理工艺中，HT3在织构弱化和取向均匀化方面的效果最为显著。

沉积态样品显示出明显的带状取向分布以及颜色相近晶粒的连续区域，说明沉积态微观组织保留了强烈的外延生长和取向遗传特征。在HT1样品中，颜色相近、连续分布的晶粒区域相对较大，晶粒取向的聚集现象相当显著。这表明，经720 °C双重时效处理后，沉积过程中由外延生长形成的原始择优取向在很大程度上得以保留，织构弱化程度有限。在HT2样品中，不同颜色晶粒的交错分布更为明显，晶粒取向的分散程度有所增加。这说明870 °C的等温保温处理促进了晶界迁移和取向重排，使原始定向凝固织构得到显著弱化。HT3样品虽然仍呈现出沿构建方向分布的带状晶粒，但其整体颜色分布较HT1更为均匀。这表明，在高温微观组织调控后引入二次时效处理，进一步增强了晶粒取向的分散性，促使织构持续弱化。

经热处理后，各组样品的小角度晶界比例普遍降低，而大角度晶界比例显著增加，这说明热处理促进了回复、晶界迁移及部分再结晶过程，从而弱化了沉积态的亚结构特征。

在热处理态样品中，HT2的小角度晶界比例最高，意味着其内部仍保留了相对较多的亚晶界和变形亚结构，反映出经高温处理后回复过程虽已充分进行，但再结晶尚未完全完成。HT2样品中较高比例小角度晶界的保留意味着其内部亚结构特征和局部储存应变仍较为明显。

HT3样品的大角度晶界比例最高，表明其晶界转变程度更高，微观组织更接近稳定的再结晶或重构状态。由于大角度晶界有利于弱化沉积态中强烈的织构和定向外延生长的遗传特征，HT3样品在微观组织均匀化方面表现出显著优势。

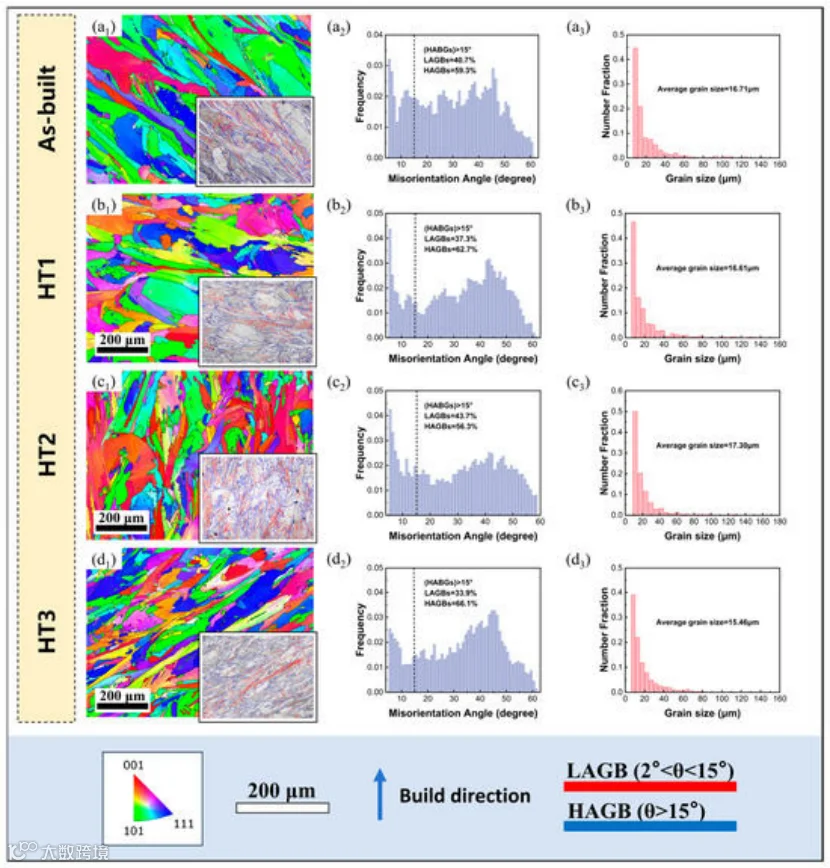

沉积态样品的平均晶粒尺寸为16.71 μm。HT1的晶粒尺寸与沉积态几乎相当，说明其微观组织演变主要体现在析出相和缺陷状态的变化上，而非显著的晶粒细化。HT2的平均晶粒尺寸增大至17.30 μm，表明在870 °C条件下晶界迁移活跃，晶粒长大成为主导过程。HT3则呈现出最小的平均晶粒尺寸，较沉积态减小了约7.5%，证明在高温微观组织重构后施加二次时效处理有助于抑制晶粒进一步长大并增强微观组织均匀性。

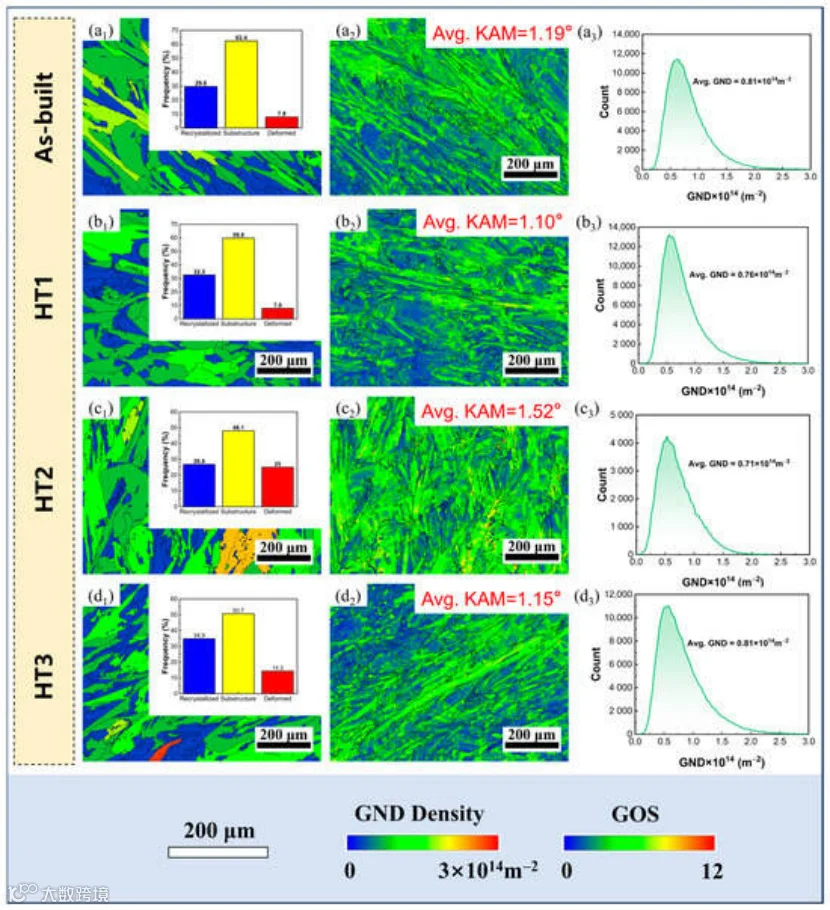

沉积态样品呈现出较高的亚结构比例，表明沉积态中保留了由快速凝固和多次热循环所形成的大量亚晶结构。HT1的再结晶结构比例略高于沉积态，而变形结构比例维持在较低水平，这表明低温两阶段时效有利于一定程度的回复和结构稳定化。HT2呈现出最高的变形结构比例，说明其内部仍存在强烈的局部取向差和非均匀畸变特征。HT3则呈现出最高的再结晶结构比例，证明870 °C + 620 °C的两阶段热处理更有利于组织均匀化和晶界转变。

沉积态样品较高的KAM值表明其微观组织中存在残余应变和局部取向差。HT1和HT3的KAM值均低于沉积态，说明这两种热处理在一定程度上有效缓解了局部晶格畸变。HT2呈现出最高的KAM值，表明其局部取向差程度最大，晶格畸变和短程应变的集中最为显著。

HT3在弱化沉积态织构遗传、提高大角度晶界比例以及促进微观组织均匀化方面表现最优。相比之下，HT2则呈现出更为明显的局部畸变和晶粒长大特征。

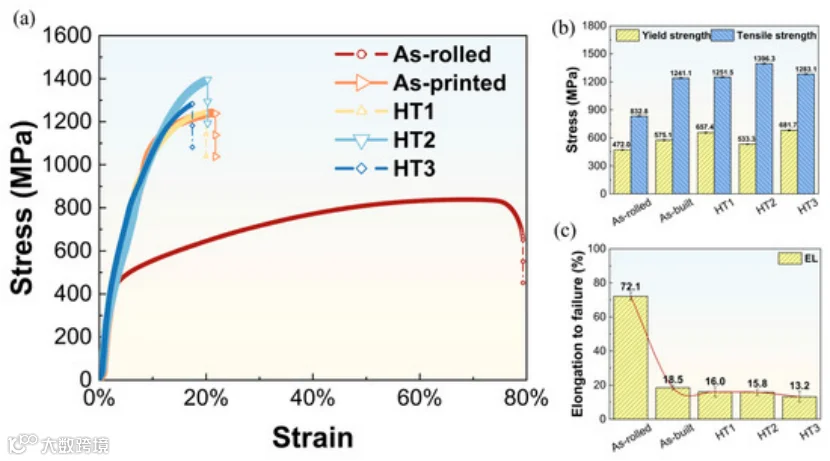

传统轧制板材的屈服强度和抗拉强度分别为472.0 MPa和832.8 MPa，而沉积态样品的屈服强度和抗拉强度分别提高至575.1 MPa和1241.1 MPa。传统轧制板材的断后伸长率接近71.2%，而沉积态样品仅为约18.5%。

HT1、HT2和HT3的抗拉强度分别为1251.5 MPa、1396.3 MPa和1283.1 MPa，均超过了沉积态样品。三种热处理态的屈服强度分别为657.4 MPa、533.3 MPa和681.7 MPa。

HT2虽然具有最高的极限抗拉强度，但其屈服强度并非最高；HT3在抵抗初始屈服方面表现最优，但极限承载能力并非最高。由此可见，HT3更有利于提升初始塑性变形的抗力，而HT2更有利于增强持续加工硬化能力和极限拉伸性能。

所有样品的断口均以韧窝为主要特征，说明整体断裂机制为微孔洞形核、长大和聚合主导的韧性断裂。

在保持近20%伸长率的同时，HT2样品获得了最高的抗拉强度，并呈现出更为均匀的韧窝断裂特征，从而展现出最优的综合力学性能。

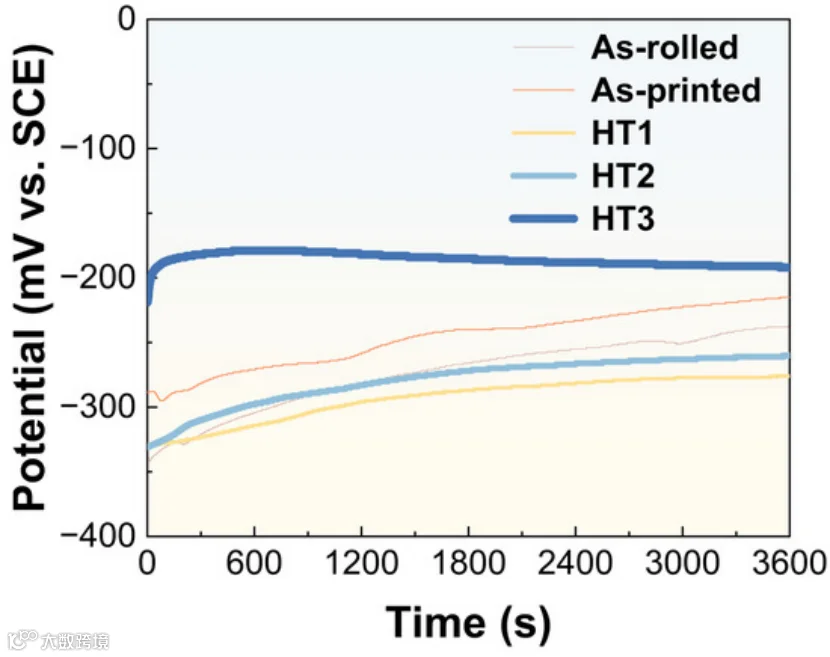

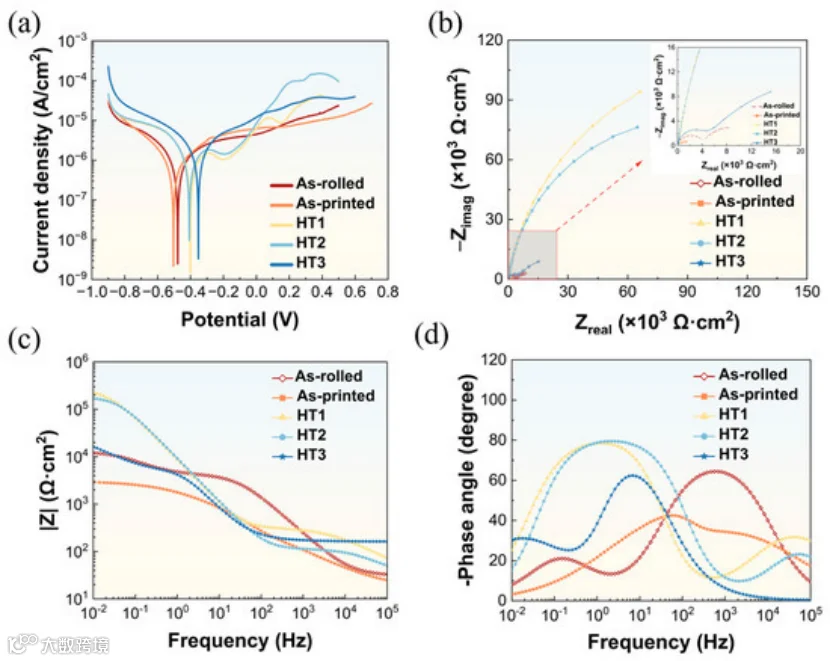

热处理普遍提高了合金在3.5 wt.% NaCl溶液中的耐腐蚀性能。HT1表现出最优的耐腐蚀性，其特点在于形成了最为致密和完整的钝化膜，这得益于其避免了μ相的析出并实现了基体内高度均匀的化学成分。相比之下，HT2和HT3中μ相的析出导致周围区域形成溶质贫化区，引发了强烈的微电偶腐蚀效应，进而造成钝化膜的局部破裂。HT3含有最高体积分数的μ相析出物，其钝化膜稳定性最低，这表明过时效析出会显著恶化材料的局部耐腐蚀性能。

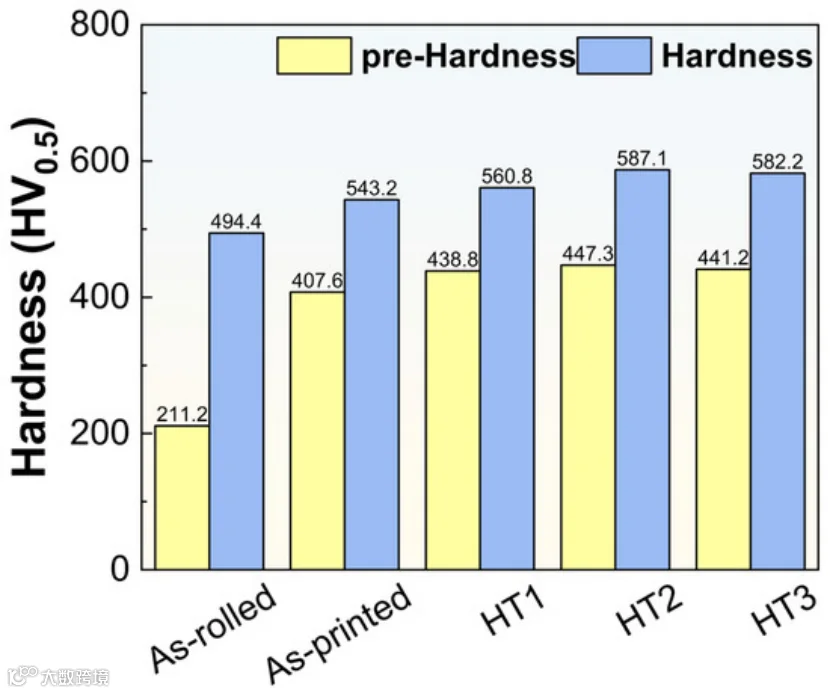

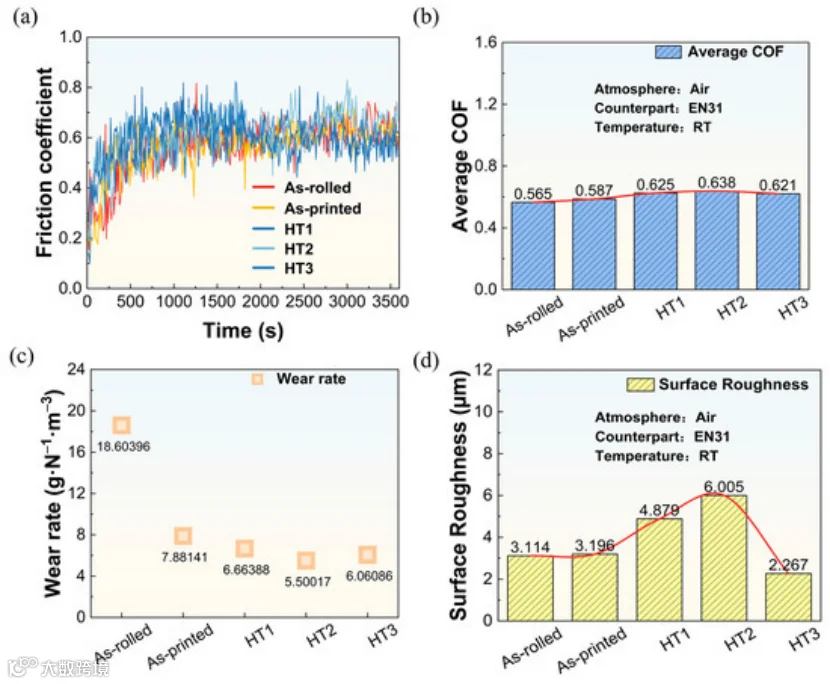

HT2的磨损率最低，表明在该系统中，材料的真实耐磨性主要由表面基体的承载能力、界面材料转移程度以及机械混合层的稳定性决定，而非仅由宏观摩擦系数决定。

如果仅根据平均摩擦系数（CoF）来评估摩擦行为，传统片材样品的摩擦系数最低。然而，如果从全面耐磨性这一工程应用中更关键的因素来评估，HT2展示了在室温干滑动条件下的最佳摩擦行为。

室温干滑动摩擦条件下，C276合金的主要磨损机制为粘着磨损和磨粒磨损，并伴有轻微的氧化磨损。HT2表现出最优异的耐磨性，其磨损率最低，较传统板材降低约70.4%，这归因于μ相为表面机械混合层提供了强有力的几何支撑。随着转速从30 r/min提高至60 r/min，界面闪温的升高促进了磨屑的压实（导致表面粗糙度降低），然而伴随而来的热软化效应加剧了材料去除。在所有测试转速下，HT2始终保持最低的磨损率和最稳定的界面状态，展现出对不同工况条件的优异适应性。

若服役条件以耐蚀性为首要要求，HT1是更合适的优选热处理工艺选择。

若部件同时承受机械载荷和摩擦磨损，HT2则展现出更大的工程应用潜力。这是因为HT2兼具最高的抗拉强度、高硬度以及最低的磨损率，同时在不同转速下均表现出最稳定的界面状态。

HT3虽然实现了更高程度的组织均匀化，但其综合性能并未超越HT1或HT2。因此，对于在海洋环境中服役的C276合金部件，当耐蚀性与耐磨性需求并存时，推荐以HT2状态投入使用。
