一、前言
在城市道路设计中，断面形式多变、路幅宽度频繁调整是常态，从标准双幅路到增设观景平台、公交港湾，再到恢复常规断面，这种“窄—宽—窄”的复杂变化段落，配合多层路面结构，往往让工程师陷入大量重复、繁琐的手动修改工作中。
传统设计流程不仅效率低下，还容易在渐变段处理、断面衔接处产生疏漏。针对这一痛点，本文基于智能参数控制与批量处理技术的快速实现方法，通过“三步走”策略，将复杂的多断面变宽段落设计简化为直观、自动化的操作流程。以下从智能渐变过渡、标准横断面快速创建、多层路面结构设计三个环节，详细讲解具体实现过程。

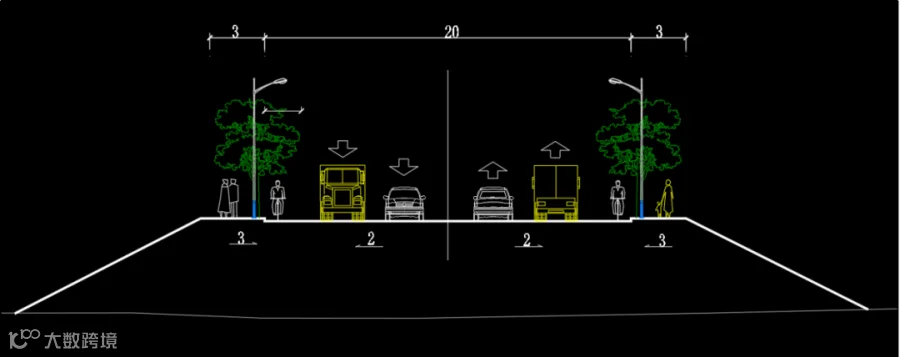

图1 道路标准横断面设计图

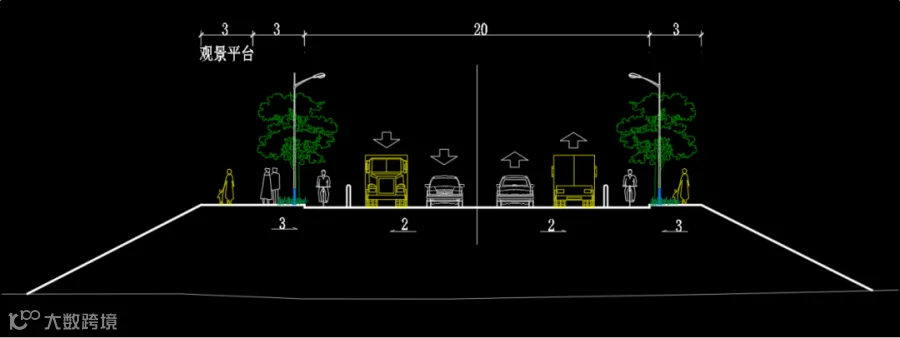

图2 道路标准横断面设计图（含观景平台）
二、具体实现过程
(1)快速定义多断面变宽段落与多层路面结构设计
第一步：智能渐变过渡
在实际城市道路设计中，路幅宽度变化一般不会采用突变形式，而是在变化位置增设渐变段，从而实现平顺过渡。这时，工程师们只需在“控制参数输入”中定义分段桩号和对应的宽度变化数据，系统即可在戴帽过程中智能处理渐变段的断面过渡，如下图3所示。

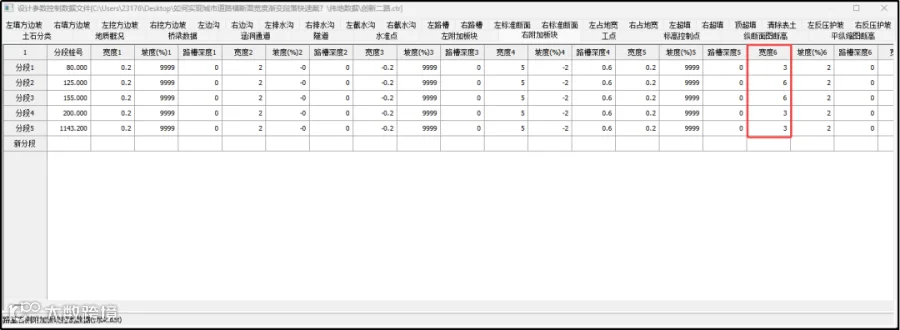

图3 控制参数中附加板块输入界面
结合城市道路特点，工程师们可在设计向导阶段，在行车道两侧设置左右侧附加板块（侧分带、非机动车道、人行道），以便更灵活地处理多板块断面组合设计，如下图4所示。

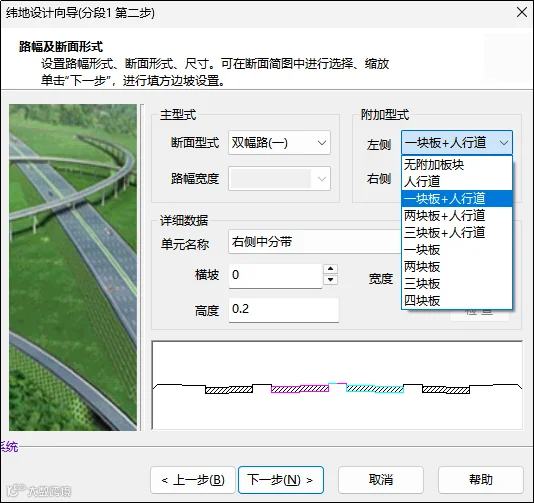

图4 设计向导中附加板块设置界面
第二步：快速创建标准横断面
首先，点选“设计”菜单下的“横断面设计”功能，执行自动生成标准横断面命令，系统将按照已在控制参数文件（*.ctr）中设置的数据，自动生成标准断面，如下图5所示。
图5 自动创建标准横断面
第三步：多层路面结构快速设计
创建好不同宽度的标准横断面后，工程师们可以为每个标准断面指定适用的路面结构层。纬地系统将根据标准横断面模板的桩号区间，自动完成横断面设计绘图，无需对每个逐桩横断面逐一手动修改多层路面结构，如下图6所示。
图6 多层路面结构设计
(2)一键“戴帽”自动完成批量横断面设计
标准横断面定义完成之后，点击“横断面戴帽”功能，在弹出的对话框中给定戴帽的起始与终止桩号范围，点击确定。系统会自动搜索并一次性完成当前所有标准断面所控制桩号范围内的逐桩横断面的戴帽处理。
无论是几百米、几公里、甚至是几十公里的城市道路项目，成千上万个横断面的批量化设计、自动绘图，纬地软件都可以在极短的时间内完成。对于变宽段落，系统会自动识别每个桩号所对应的标准断面模板，精准执行横断面设计，工程师们无需在不同断面类型的交界处反复手动修改。
(3)一键输出工程设计图表
在完成路基横横断面戴帽之后，工程师们可按照市政道路设计要求，和相关行业标准规范，通过自定义图框、标注样式的方式，自动输出横断面设计图纸和土石方工程数量表格。
横断面戴帽过程中，系统自动记录每个断面的填挖面积、土石方量等核心数据。戴帽完成后，在左侧设计面板中右键选择“提取土方数据”，即可将各断面的土方数据提取至土方文件（*.TF）。在通过图框表格模板指定土方计算表路径，在左侧设计面板中右键选择“输出土方计算表”，系统即可根据土方数据文件自动生成包含填挖方量、土石方分类统计的Excel格式计算表，如下图7与图8所示。

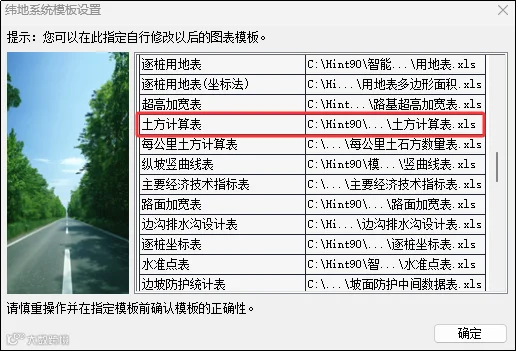

图7 土方计算表模板加载路径

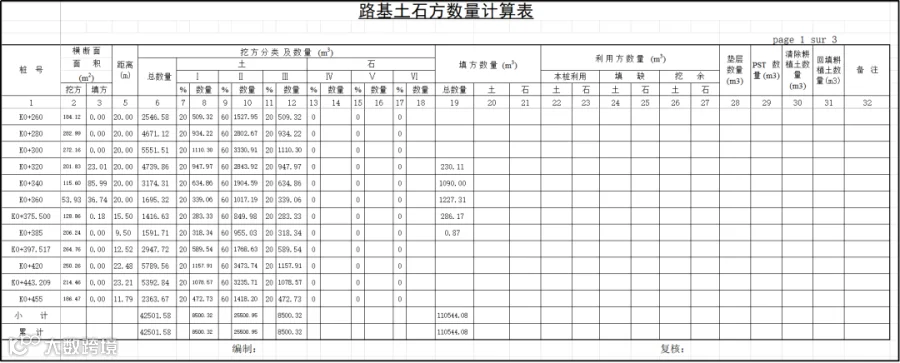

图8 土石方工程数量表
同样，通过图框表格模板指定横断面绘图模板路径，在执行绘制横断面图命令，给定桩号区间范围和绘图基点，系统会自动基于已加载的横断面绘图模板绘制逐桩横断面设计图纸，如下图9与图10所示。

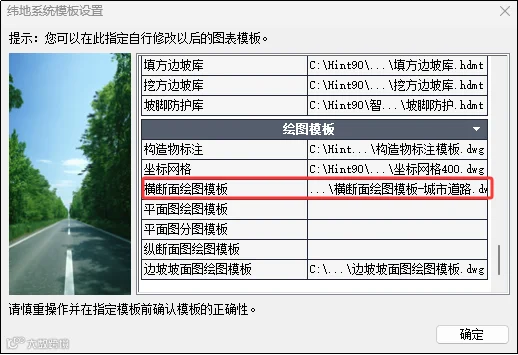

图9 横断面绘图模板加载路径

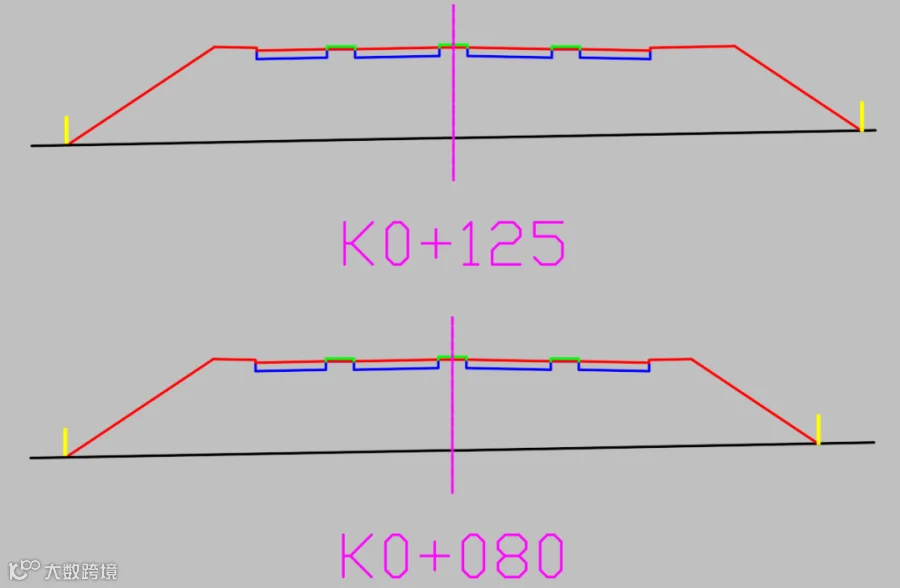

图10 逐桩横断面设计图
详细操作过程，请浏览如下视频演示。
三、小结
通过上述三步实现过程可见，借助智能化的“戴帽”技术与数据联动的图表输出机制，城市道路中频繁出现的变宽段落、复杂结构层设计不再需要逐桩手动修改。工程师只需在控制参数中定义分段桩号与宽度变化数据，系统即可自动完成渐变过渡、批量横断面设计及土石方工程量统计，真正实现“参数驱动设计、一键生成成果”。
