一、前言
近日，接到某设计院技术负责人来函咨询：您好，在我院针对特殊工点（如滑坡、高边坡等）展开设计工作时，平面图局部需要标注5米桩、2米桩甚至1米桩。通过小桩距桩号的标注方便工程师现场复核或者现场调查，能够更清晰地掌握特殊工点段落情况，从而为设计方案的合理选择提供更为有力的支撑。然而，当前纬地路线软件标注桩号选项中只列出了最小桩距是10米的常用桩距。请问，是否有可行的方法实现任意桩号间距的标注？

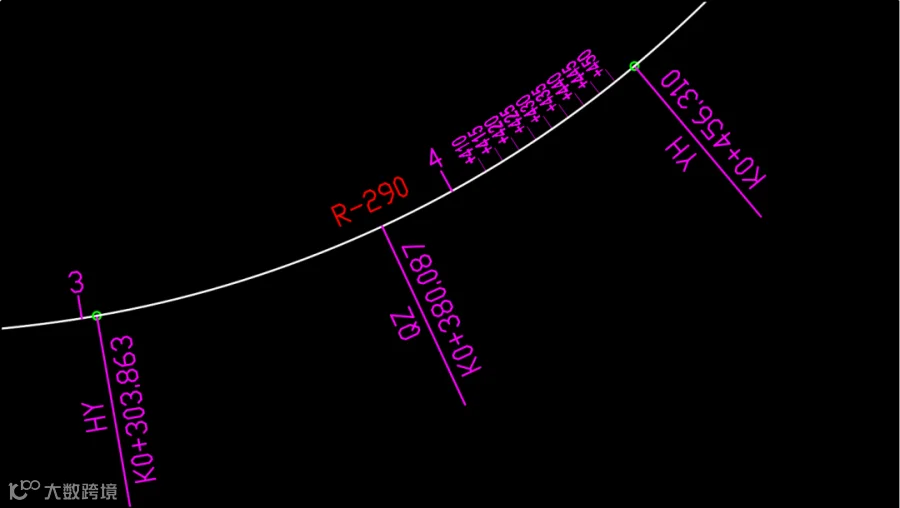

图1 平面图局部桩号标注示意

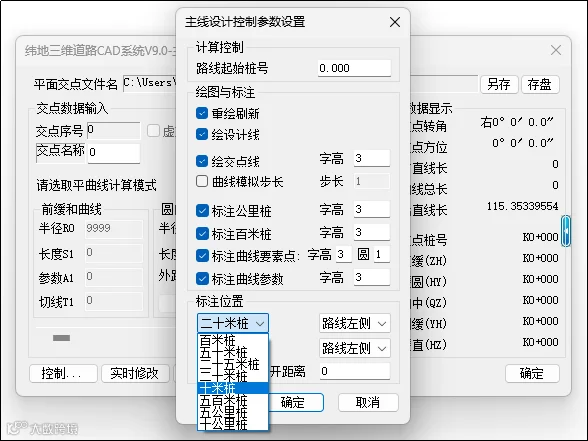

图2 纬地路线软件平面设计默认桩号标注间距
这里，如果只针对该工程师留言中所提到的如何实现平面图中任意间距桩号的标注问题，纬地软件既可以通过桩号搜索标注功能实现（如需学习桩号搜索标注功能，请查看该篇文章9.0版“桩号搜索标注”有哪些新玩法？），又可以通过平面图绘图模板功能实现。
接下来，我们通过实际操作演示的方式，重点讲解如何通过平面图绘图模板功能快速实现平面图中任意间距桩号的标注。
二、桩号标签模板定制及任意间距桩号标注步骤
(1)桩号标签模板定制
在平面绘图模板中，对桩号标签模板进行编辑的操作流程如下：首先，打开平面绘图模板，通过模板菜单栏执行“模板设置”功能；随后，选取需要编辑的桩号标签模板，系统将自动弹出标签模板设置对话框，如图3所示。在该对话框中，工程师们可自定义模板名称、绘图条件及内容算式等参数。具体参数设置说明如下：

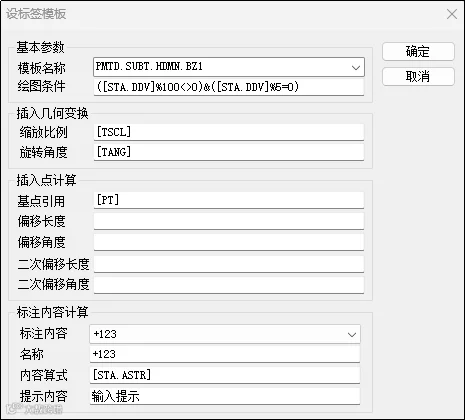

图3 桩号标签模板设置对话框
1)基本参数
模板名称PMTD.SUBT.HDMN.BZ1，表示：当前模板调用平面图模板中的横断面编号组件，BZ1则为工程师自定义的组件名称。
绘图条件([STA.DDV]%100<>0)&([STA.DDV]%5=0)，表示：当满足“当前桩号与100求余余数不为0且当前桩号与5求余余数为0”条件时则进行内容算式标注，否则不进行内容算式标注。
如若工程师们希望标注2米的桩距，只需将绘图条件中的5修改为2即可。同理，对于1米桩距或任意桩距，操作方法相同 。
2)插入几何变换
缩放比例[TSCL]，表示：文字缩放比例。
旋转角度[TANG]，表示：当前绘图点图形切线角度。
3)插入点计算
基点引用[PT]，表示：新建标签模板时，所拾取基点将置于该点；
偏移长度、偏移角度、二次偏移长度和二次偏移角度度，表示：不做基点平移，直接指定于标签插入点位置。
4)标注内容计算
标注内容、名称、内容算式以及提示内容，主要用于多组关键字区分与提示。
标注内容[STA.ASTR]，表示：自动绘制满足绘图条件的桩号，且桩号格式为 +000。
温馨提示：如果需要更为详细地学习模板相关知识，可参考以往发布的模板相关视频或文章，在此不再赘述。
(2)具体实现步骤
在平面图中，通过桩号标签实现任意间距桩号的标注，该功能是基于平面图绘图模板和桩号序列文件（*.sta）来实现的。这要求工程师事先通过图框表格模板设置功能加载已经定制好的平面图绘图模板,如图4所示，并编写好需要标注的任意间距桩号段落的桩号序列文件（*.sta，如桩号较多，可通过生成桩号文件的命令自动输出），桩号文件如图5所示。之后通过输入HPMT命令调出绘制桩号范围对话框，并输入桩号绘制范围,如图6所示。点击确定，系统会根据指定的平面图绘图模板、桩号序列文件以及所输入的桩号范围，自动绘制出任意间距桩号的标注,如图7所示。

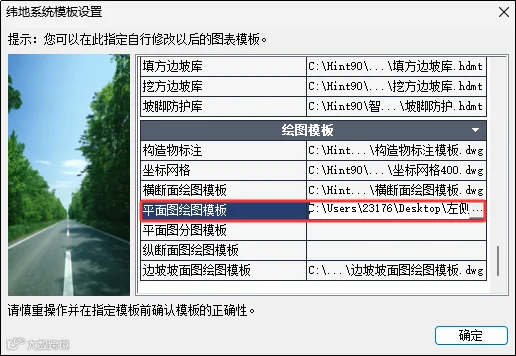

图4 加载平面图绘图模板

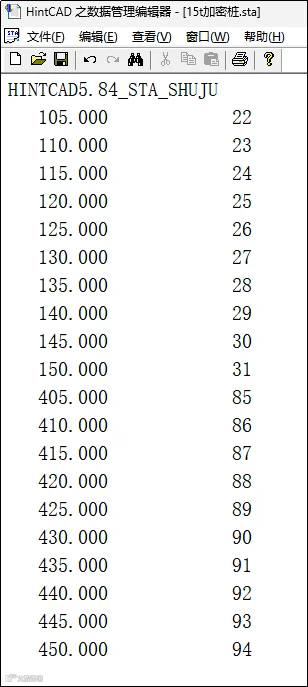

图5 任意间距段落的桩号序列文件
图6 桩号范围输入
图7 平面图局部5米间距的桩号标注
具体实现过程如下面的操作演示视频：
三、小结
相信通过以上的讲解与演示，工程师们已经掌握了突破软件默认桩号间距限制的核心秘笈。通过平面图绘图模板的自定义功能，特别是利用“绘图条件”表达式对桩号进行精确筛选，工程师们可以灵活实现任意间距（1米、2米、5米等）的桩号标注。这极大地提升了平面图在特殊工点设计中的表达的准确性，为现场踏勘、复核与设计提供了更精准的图纸依据。
