一、前言
纬地工程BIM交互设计平台系统是纬地BIM解决方案的核心产品之一，基于该系统，工程师可以高效实现各阶段多专业的交互设计、方案汇报与展示、BIM成果交付，轻松应对业主提出的各项BIM正向设计与交付要求。如图1所示。

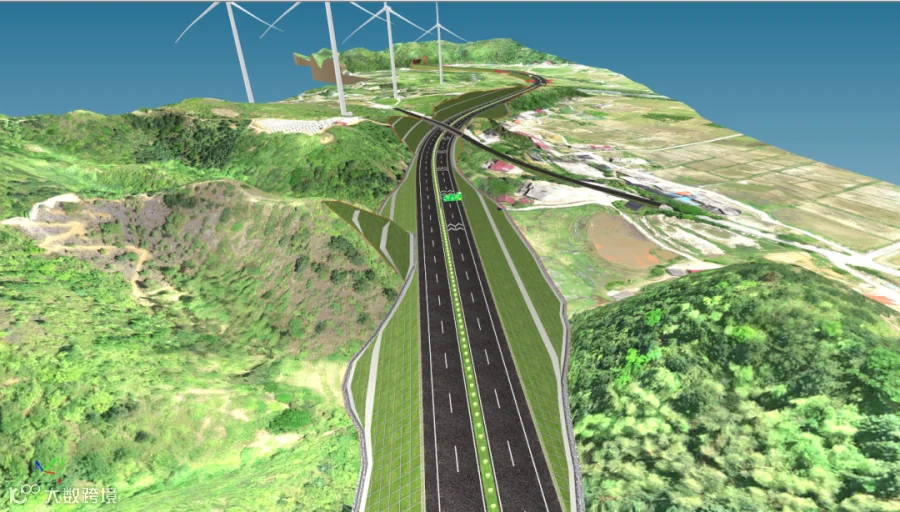

图1路基模型裁剪地面模型效果
同时，纬地工程BIM交互设计平台系统经过实际无数且复杂的项目应用，根据一线工程师的建议精心打磨，现新增“路基横断面修改”功能，助力工程师轻松解决因多项目剪切框权限级别引起的个别横断面无法自动精确裁剪的问题。如下图2所示。

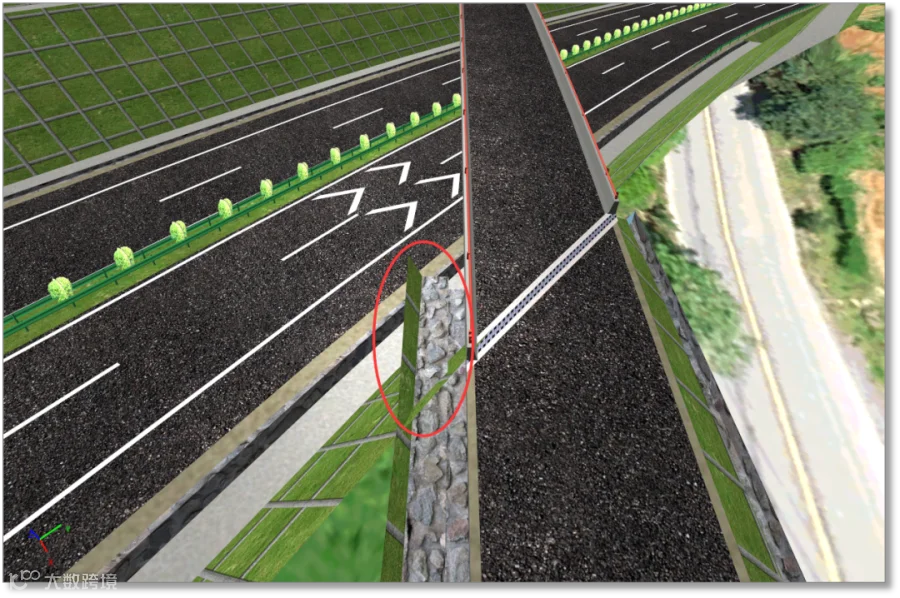

图2 BIM模型精细化修改需求截图
二、详细操作步骤
我们都知道，在BIM模型创建过程中，模型大的分类就分为两部分：第一个是设计成果模型（如路基模型、交通标志标线、安全设施及桥涵构造物模型等等），第二个是地面模型（DTM模型、实景模型）。
以路基模型为例，在创建模型过程中，系统使用路基模型的裁剪框裁剪地面模型，完成裁剪计算。因为路基模型的权限级别是比较高的，不允许其他裁剪框对它再次裁剪计算。当互通立交、分离式立交等多条道路空间交叉时，再叠加复杂的地面模型，就会出现如图2所示的现象。
下面我们通过“路基横断面修改”功能，说明多条道路交叉后出现部分边坡模型裁剪不掉的详细修改过程。
在左侧树形列表中，选中需要修改模型的项目名称，鼠标右键，选择“激活当前项目”，如图3所示。接下来所有的软件操作都只针对于当前选中的路基模型。

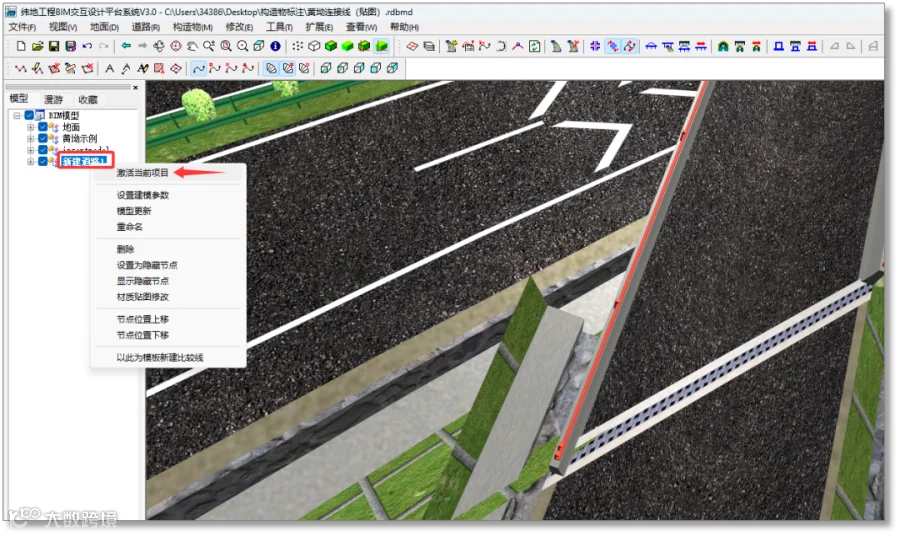

图3 BIM平台激活项目操作界面
执行道路主菜单下的“路基横断面修改”命令，此时，路基模型显示逐桩断面的设计线，如图4所示。

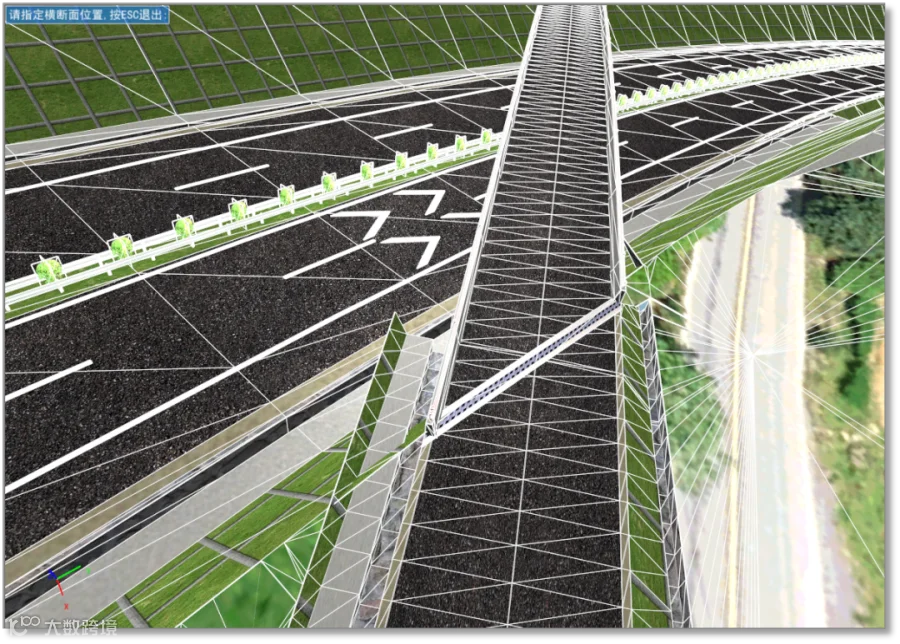

图4 路基横断面修改功能激活状态界面
根据左上角的提示，点击需要修改的路基横断面模型。可以看到，当前被选中的断面已经显示每一个断面节点，同时以数据表格的形式显示当前断面的详细参数——每一个节点的对应断面中心的偏距和绝对高程，如图5所示。

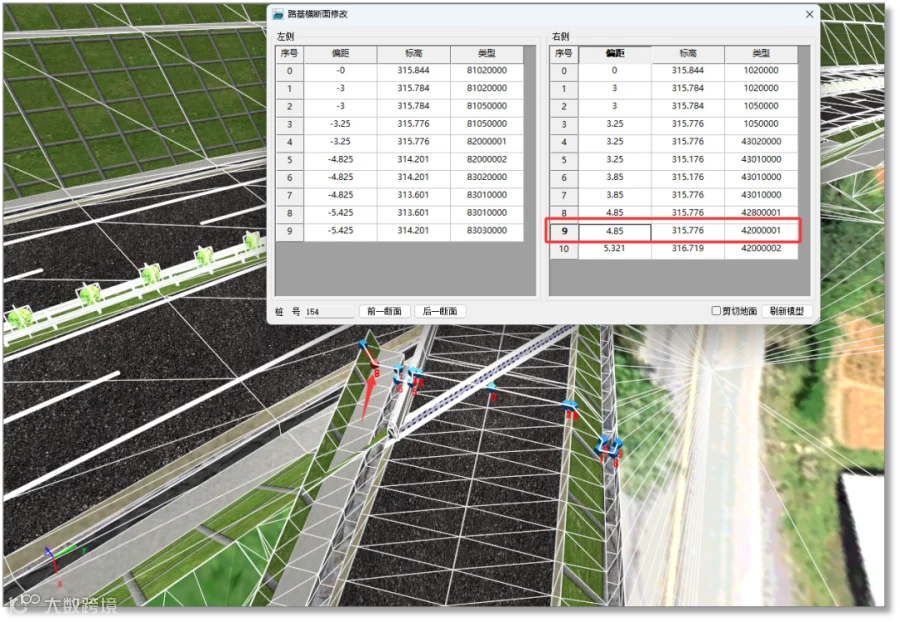

图5 路基横断面修改功能操作界面（一）
修改方式一：直接编辑数据表。这里需要删除序号3以后的所有行数据，点击刷新模型，保存修改的数据。再次点击数据表对话框中的“后一断面”，同样的方式删除多余的建模数据。可以看到，需要删除的边坡模型已经被删除掉一部分，如图6所示。

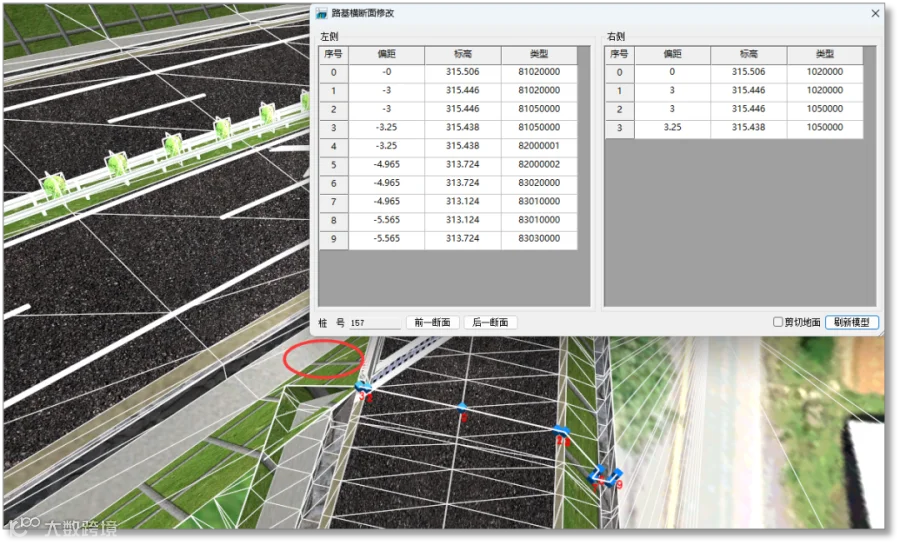

图6 路基横断面修改功能操作界面（二）
修改方式二：基于横断面节点，直接拖动修改（位置和高程）。拖动完成修改后，勾选对话框右下角的“剪切地面”复选框，再点击“刷新模型”，此时，根据修改后的横断面重新剪切地面模型。完成路基横断面修改，如图7所示。

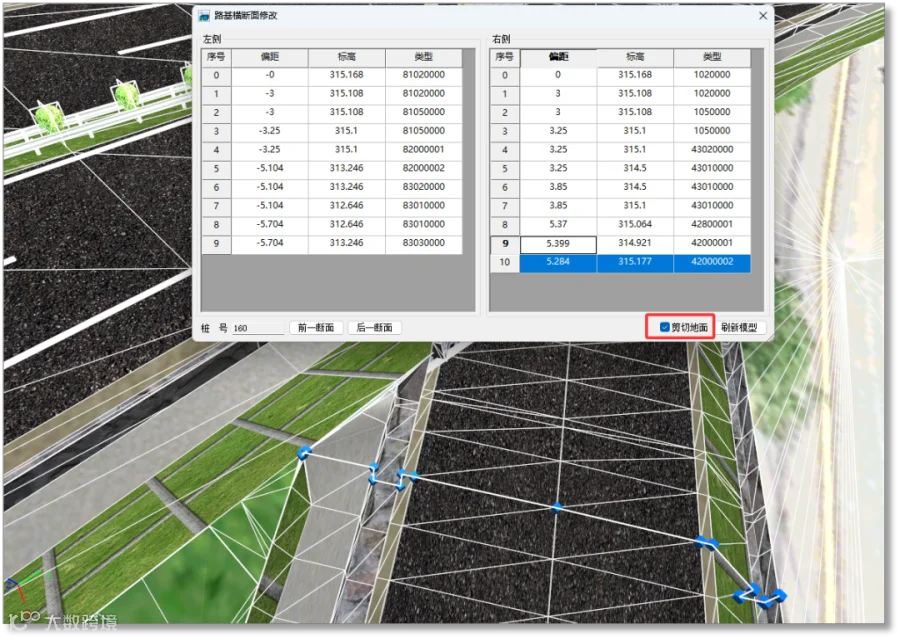

图7 路基横断面修改功能操作界面（三）
这里需要注意，修改方式一和方式二，可以随时交叉使用。拖动修改主要用于大范围的修改场景，当拖动修改不能满足需求时，可以直接编辑修改偏距和高程，完成精确修改需求。
下面我们通过一段简短视频，演示“路基横断面修改”功能的详细操作过程。
三、小结
从以上内容，我们不难发现，纬地BIM不仅专业覆盖面全、叠加三维实景模型建模与剪切运算效率高等方面优势明显，而且在多项目组合的、复杂的三维空间模型裁剪细节处理方面，基于大量实际项目的应用，功能迭代优化升级，工程师可以直接利用系统自带的专业工具，高效实现模型细节的编辑与渲染。
“寓精于简，勇于创新”是纬地软件秉持的研发理念。如果您在软件应用过程中有任何问题及建议，请随时跟我们联系！
