让电池“自己长出”正负极
推荐成果：一种基于LiI基小分子复合固态电解质的自成型锂碘电池及其制备方法
专利类型：发明专利（已授权）
公开号：CN112397769B
发明人：施思齐、刘洋、王雪琪
本发明提出了一种全新的全固态电池——基于LiI基小分子复合固态电解质的自成型锂碘电池。它最神奇的地方在于：把固态电解质组装好，经过简单的化成充电，电解质的两侧就会自动形成锂负极和碘正极，不需要额外制备电极材料！
(1) “自成型”黑科技 —— 传统电池需要分别制备正极、负极、电解质，然后组装。本专利的电池在化成过程中，电解质自身“变”出正负极，极大简化了制造流程，降低了界面阻抗。
(2) 小分子材料，绿色环保 —— 采用碘化锂（LiI）与碘化锂三羟基丙腈（LiIHPN）复合的小分子固态电解质，不含高分子聚合物，可降解、无污染，符合绿色电池理念。
(3) 快速合成高纯度关键材料 —— 通过“晶种诱导+淬火”改良工艺，大幅提升了LiIHPN的合成速度和纯度，使自成型电池的批量生产成为可能。
简单说：让固态电池制备像“种菜”一样简单——播下电解质的种子，长出正负极的果实。
传统液态锂离子电池虽然能量密度高、设计灵活，但存在三大致命伤：① 电解液易燃易爆，安全隐患大；② 锂枝晶生长易刺穿隔膜导致短路；③ 工作温度范围有限、电极腐蚀等问题。
全固态电池被认为是解决上述问题的终极方案。然而，理想很丰满，现实很骨感：
材料性能单一：无机固态电解质离子电导率高但界面刚性大，接触不良；聚合物电解质柔韧性好但离子传输慢；硫化物电解质对空气敏感……至今没有“全能选手”。
界面阻抗巨大：固态电解质与正负极之间的固-固接触远不如液-固接触，导致电池内阻高、容量发挥差。
制备工艺复杂：需要分别制备正极、电解质、负极并精确叠层，工艺繁琐，成本高。
目前市面上几乎没有真正商业化的全固态电池（不含任何液态电解质）。本专利另辟蹊径，用“自成型”思路颠覆传统制造逻辑。

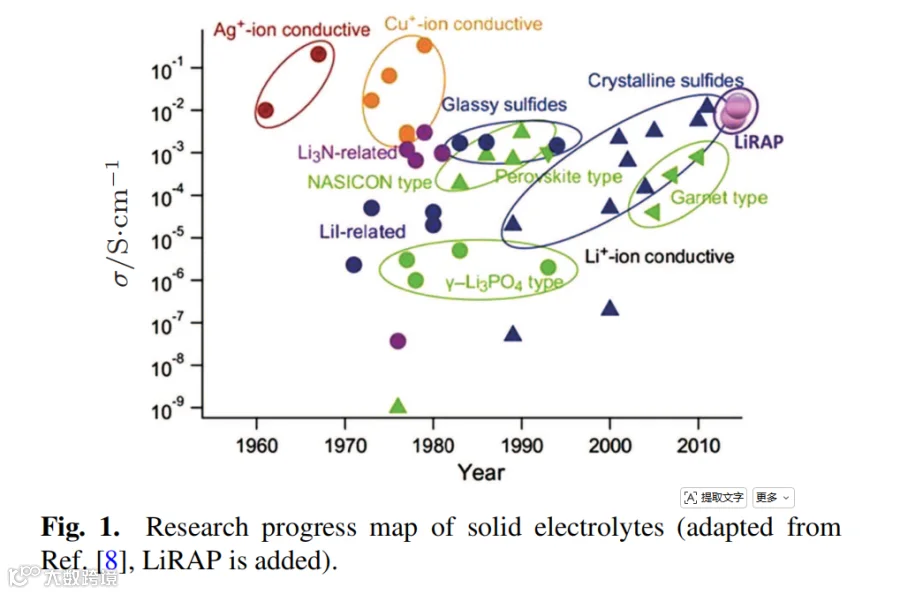

From:Gao J., Y. S. Zhao, S. Q. Shi, and H. Li, Lithium-ion transport in inorganic solid state electrolyte. Chinese Physics B, 2016. 25(1),018211.
本发明的核心是一类基于碘化锂（LiI）与小分子LiIHPN复合的固态电解质，配合特定的化成工艺，实现正负极原位生成。
关键材料：LiIHPN（碘化锂三羟基丙腈）
LiIHPN是一种小分子晶体材料，具有优异的锂离子传导能力。传统合成方法耗时长、纯度低。本发明采用两步晶种诱导法：
（1）将LiI与三羟基丙腈（HPN）按1:1摩尔比混合，在100-180℃淬火，得到LiI(HPN)前驱体。将前驱体与LiI按1:1混合，再次高温淬火，缓慢降温，得到高纯度晶种。
（2）用该晶种“引导”新一批LiI与HPN反应，快速生成高纯度LiIHPN（添加量仅需2wt%即可显著提升结晶质量）。
复合电解质制备
将干燥的LiI与上述高纯度LiIHPN按质量比3:2 ~ 4:1固相研磨混合，再在20-30 MPa压力下压制成片状电解质（厚度可控）。
自成型化成工艺
将上述电解质片组装成电池（此时还没有正负极），进行恒电流充电。在电场作用下，电解质中的碘离子向一侧迁移并氧化形成碘正极，锂离子向另一侧还原形成锂负极。最终，电池自动“长”出完整的两极。
为什么能自成型？
LiI本身含有碘元素和锂元素。在充电时，电解质/集流体界面处发生电化学反应：
正极侧：2I⁻ → I₂ + 2e⁻（碘单质沉积为正极）
负极侧：Li⁺ + e⁻ → Li（金属锂沉积为负极）
而LiIHPN作为离子传导“高速路”，保证了锂离子和碘离子的快速迁移，同时维持电解质结构稳定。
小分子晶体如何实现“离子高速路”
传统聚合物固态电解质（如PEO）依靠链段运动传导离子，速率慢且不耐高温。而LiIHPN属于塑性晶体（plastic crystal）——分子本身排列有序，但分子可以旋转，形成“动态无序”结构，为锂离子提供大量跳跃位点。
高离子电导率：室温下可达10⁻⁴ S/cm级别，远超普通聚合物。
宽电化学窗口：可稳定匹配锂金属负极和碘正极。
自愈合界面：自成型过程中，电极与电解质是“生长一体”的，界面接触天然紧密，阻抗极低。
性能验证：实施制备的电池，首圈放电容量20 mAh/g，循环20周、50周，无明显衰减。

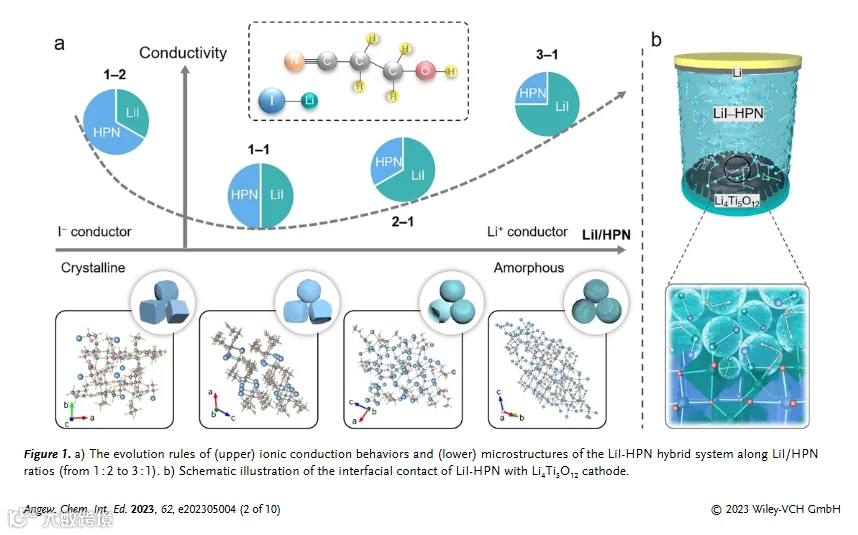

From: Song Tao, Da Wang, Hongxia Wang, et al., Enabling the Operation of Highly Compatible LiI-3-Hydroxypropionitrile Small-Molecule Solid-State Electrolytes in Lithium Metal Batteries via Stepped-Amorphization Strategy. Angewandte Chemie-International Edition, 2023. 62(31).
0
3微电子产品：如无线传感器、植入式医疗设备、RFID标签——需要小型、安全、长寿命的电源，且对制造简便性要求高。
可穿戴设备：智能手表、AR眼镜——固态电池无漏液风险，自成型工艺可定制异形电池。
无人机与机器人：全固态电池耐碰撞、耐高低温，自成型简化了电池组制造。
储能电站：绿色环保的小分子材料，退役后易回收，符合双碳目标。
据QYResearch数据，全球固态电池市场预计2030年将超过600亿美元，年复合增长率高达35%。然而，目前固态电池的制造良率低、成本高，严重制约商业化。
本发明的自成型锂碘电池提供了一条全新的技术路径：
(1) 工艺极简：无需分别制备正负极，直接组装电解质即可，减少50%以上工序。
(2) 界面零损耗：原位生成的电极与电解质一体融合，界面阻抗降低一个数量级。
(3) 材料绿色：小分子碘化物，不含钴、镍等贵金属，原料成本低，回收方便。
(4) 性能稳定：循环50周容量保持率75%，且无枝晶风险（碘正极反应温和）。
近期（1-2年）：聚焦微型电池市场（如助听器、医疗贴片），与可穿戴设备厂商合作开发样品。
中期（3-5年）：优化LiIHPN合成工艺，降低原料成本，建立中试产线，进入消费电子领域。
远期（5年以上）：攻克大容量电池技术，布局动力电池和储能市场。
项目负责人施思齐，教授，核电关键材料全国重点实验室。率先在国内开展锂离子电池电解质和电极材料及其界面离子输运、电子/离子输运协同调控的第一性原理计算和设计。已在Adv. Mater., Joule, J. Am. Chem. Soc., Nature Commun., Adv. Sci., Phys. Rev. B等高质量期刊发表论文200余篇。申请软件著作权20余项，合作申请国家发明专利10余项，国际学术会议邀请报告40余次。搭建了融合多精度算法的固态电解质高通量筛选平台(SPSE)并开放使用(平台网址: https://www.bmaterials.cn)。
该团队来自上海大学材料科学与工程学院/理学院，长期从事固态电解质、锂碘电池、电化学储能材料的研究。团队在无机-有机复合固态电解质领域积累了深厚经验，尤其擅长通过分子设计调控离子传输通道。本专利是团队在“自成型电池”方向的原创性成果，体现了从材料合成到器件验证的全链条创新能力。
