X射线是什么？
X射线是是光的一种。
X射线是电子波形态的能量。
X射线与可见光差别是每个光子含的能量不一样。
X射线光子含的能量是普通光光子能量的5000倍。
X射线特点：由于其光子的能量高，能够穿透物体。
X射线的产生过程
•灯丝发热,本身加热到高温,就象灯泡.在高温下,组成灯丝的钨原子内部电子逸出,在高温灯丝周围会形成电子云
•电子云在阳极和阴极之间的电压差的作用下,从灯丝向靶运动,并且速度越来越快.
•在这个过程中,电子云被聚焦线圈聚焦,形成电子束,
•电子束通过高电压区，获得能量及速度。
•电子轰击靶（重金属如钨），电子能量
•超过98%能量转为热和能量转化为热量并通过阳极发散，
•小于2%的能量转化为X射线

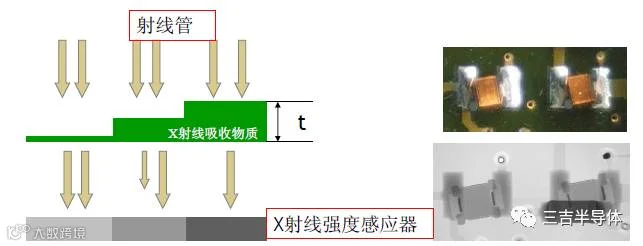

如何利用X射线的应用
•X射线射线穿透物体，会被物体吸收
•不同材料，不同厚度的物体，吸收X射线能力不一样
•同一强度X光，由于物体各部分材料，厚度不一样，在穿过物体后，其能量变得不一样。
•利用一个X射线强度感应器（探测器），感应各部位的X强度。
•根据X强度变化，转化为黑白图片。
•强度大的，颜色白，强度低的，颜色黑
X射线应用的局限----低原子量的物体吸收Ｘ射线能力有限
A.为什么不能看清楚用铝线绑定的芯片
B.铜线看得清楚一点
C.金线非常清楚

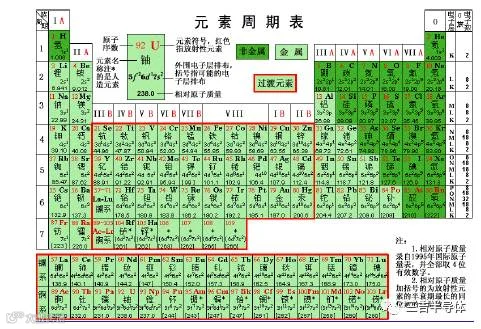

原子吸收X射线能力
•硅以前的元素机会不吸收X射线
•重金属吸收能力强，如铅
X射线应用的局限----材料本身吸收对比度问题

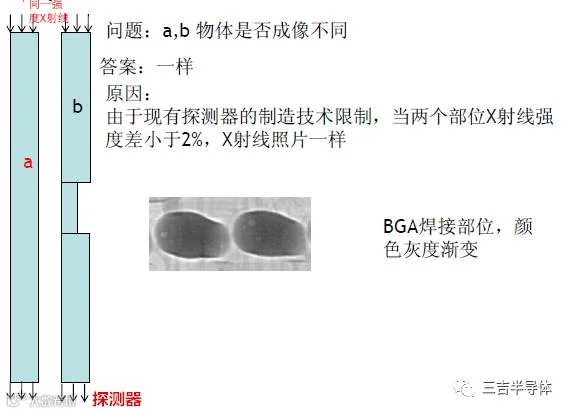

X射线应用的局限----X射线照片黑白对比度问题
为什么图像需要非常黑：
•原因：显示die的轮廓

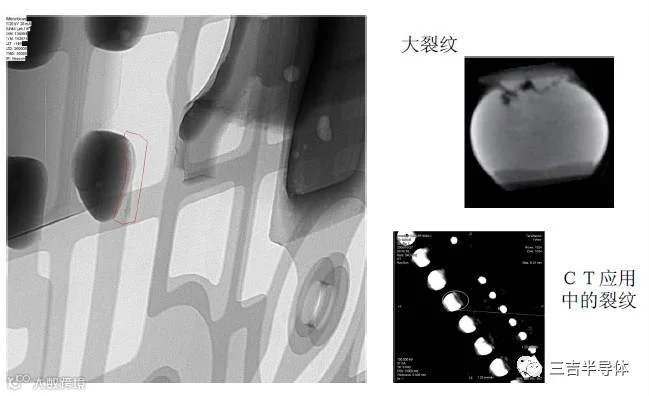

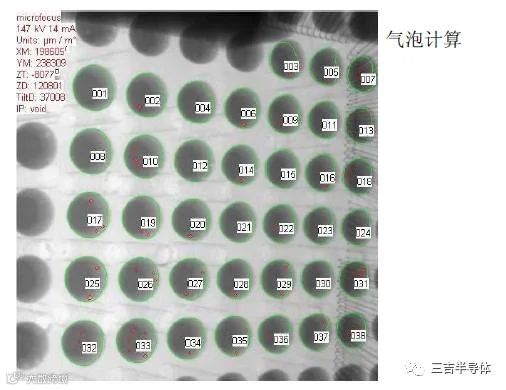

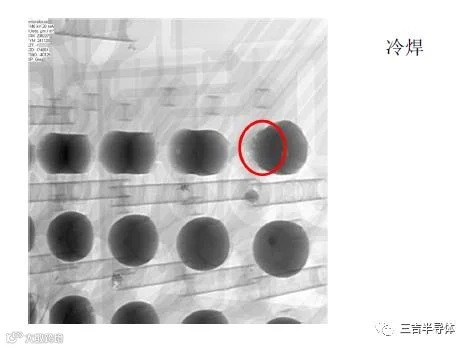

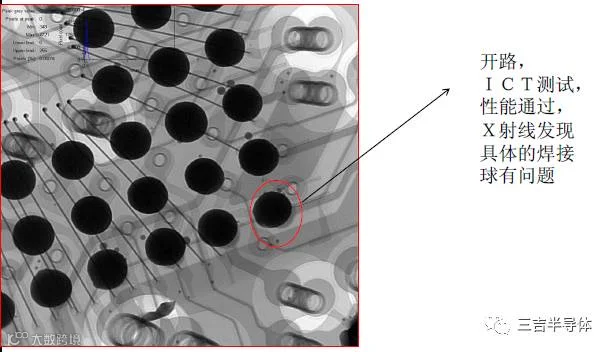

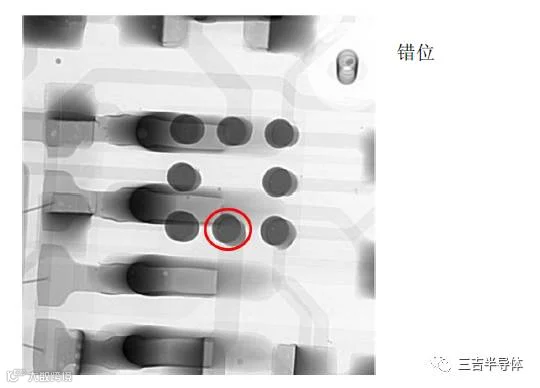

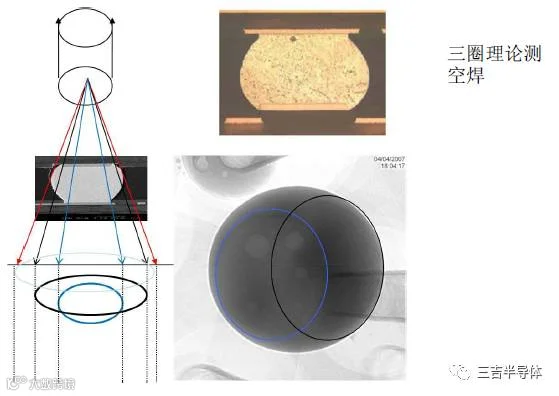

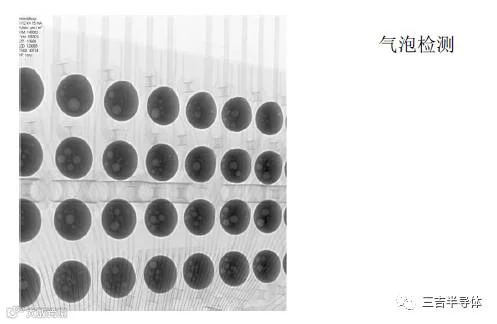

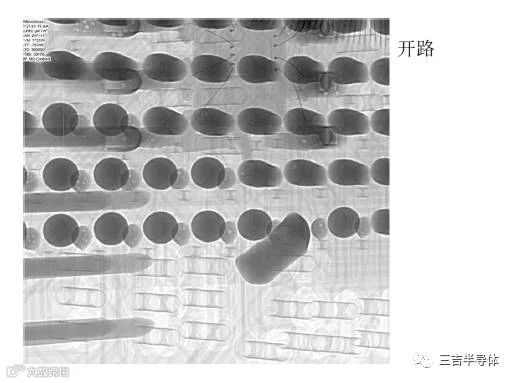

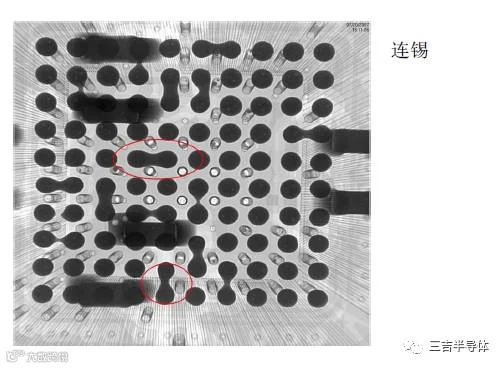

X射线应用
