软组织工程里，水凝胶一直很受欢迎。它含水量高、质地柔软、可注射或可成型，看起来很像细胞喜欢待的湿润环境。问题是，一旦做成较大体积的植入支架，传统 bulk hydrogel 往往会暴露出一个硬伤：细胞进不去。
很多水凝胶内部主要是纳米级网络，适合水和小分子扩散，却不适合细胞快速迁移。结果就是，支架内部长期缺少细胞、血管和基质重建，外周却被机体识别为异物，逐渐形成一圈致密的 fibrous capsule。这个包膜会把材料和组织隔开，让原本用于再生的支架变成一个被身体封存的东西。

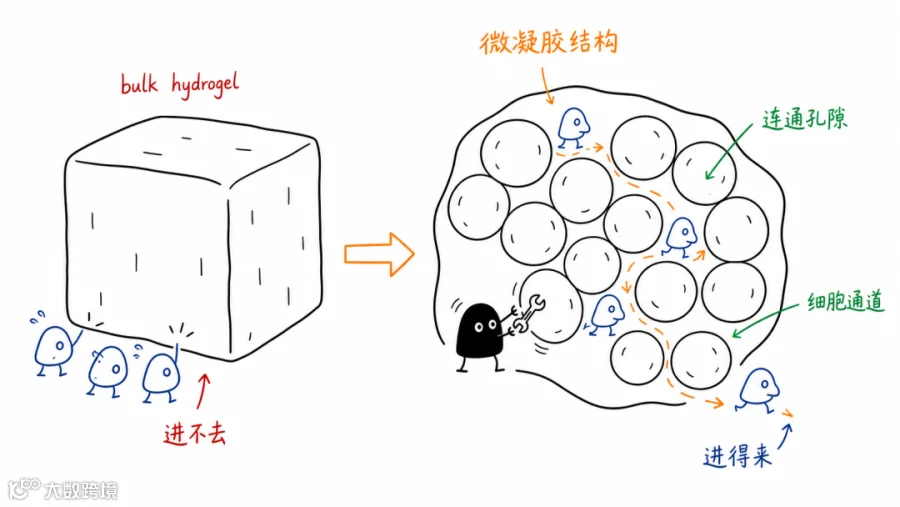

于是材料学上出现了一个思路：先做很多微凝胶，再把它们组装成更大的支架。微凝胶之间天然留下微米级空隙，细胞可以沿着这些空隙迁移，材料也不必等完全降解后才开始组织长入。
但这还只解决了路的问题。植入材料后，最先到场的是免疫细胞；如果它们持续释放 IL-1β 等促炎信号，成纤维细胞和胶原沉积就会把包膜推厚。因此，这篇文章真正想做的是两件事叠在一起：用微凝胶结构给细胞开路，用 MCC950 局部压低 NLRP3 inflammasome，把异物炎症从促纤维化方向拉回来。
01
BACKGROUND
这篇文章在解决什么问题？
大体积水凝胶的细胞浸润不足与异物纤维化反应
如果只看题目里的 MCC950、silk microgel 和 hydrogel，很容易觉得这是一篇“材料里装药”的常规文章。但把背景展开后，它其实在处理一个更具体的组织工程矛盾：支架既要让细胞进来，又要避免外周炎症把它包起来。
MCC950 在这里针对的是 NLRP3 inflammasome，这条通路会参与 IL-1β、IL-18 等炎症因子的成熟释放。相比广谱免疫抑制，NLRP3 抑制更像是把异常放大的异物炎症降噪，而不是把所有早期修复信号都关掉。
丝素蛋白则提供了材料基础：它可水相加工、可通过 HRP/H2O2 交联成胶，生物相容性较好，也方便做成可碎裂的微凝胶。

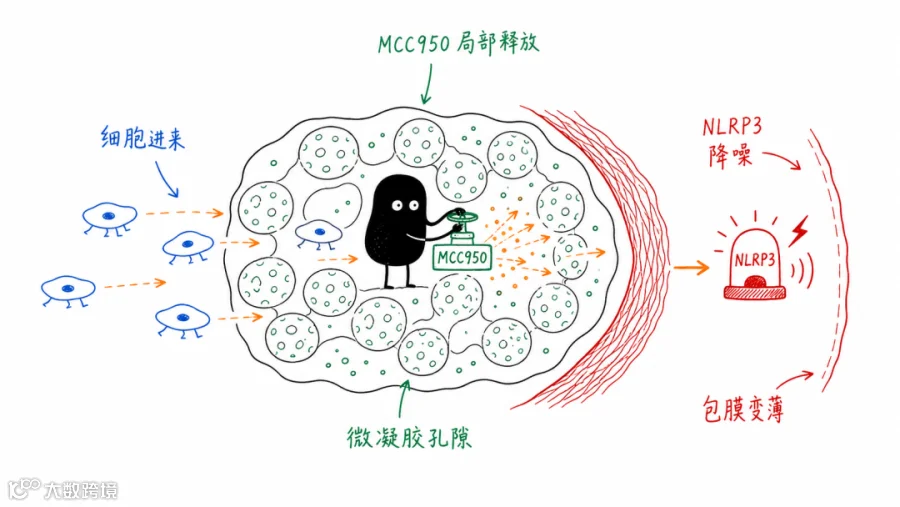

于是这篇文章的设计逻辑就连起来了：silk 负责搭支架，microgel 负责造孔，MCC950 负责调免疫，microgel-hydrogel 结构负责把药物留在局部慢慢释放。
这篇文章的核心，是把两个问题放在同一个材料系统里解决：水凝胶太致密，细胞进不去；植入后炎症太偏向异物反应，纤维包膜容易变厚。

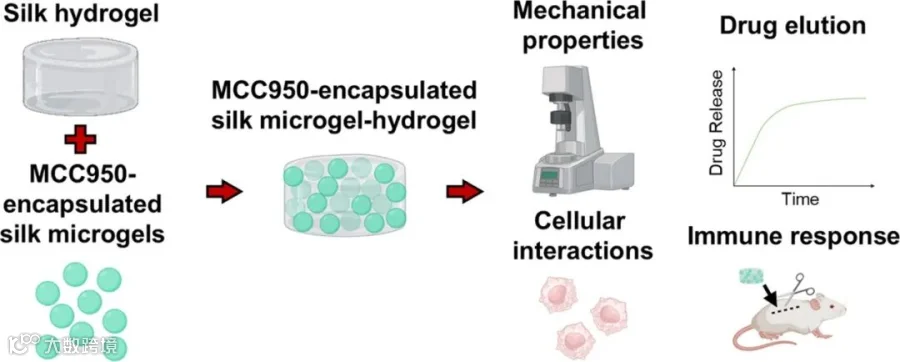

作者的设计是一个 MCC950-loaded silk microgel-hydrogel composite scaffold。微凝胶结构负责提供微孔和细胞迁移路径，MCC950 负责局部抑制 NLRP3 inflammasome，让炎症从促纤维化方向回到更有利于组织修复的状态。
结构上，如何让大体积水凝胶不再只是外面长包膜、里面空着？
免疫上，如何压低 IL-1β/NLRP3 轴，同时保留必要的修复性炎症？
两者放在一起，是否真的比单独改变结构或单独加药更有效？
作者先用 HRP/H2O2 交联丝素蛋白，筛选 1-6% silk hydrogel。没有 MCC950 时，各浓度都能成胶；加入 MCC950 后，低浓度 silk 不能稳定成胶，说明 MCC950 会干扰部分二酪氨酸交联。
最后他们选 4% silk，因为它既能负载 MCC950，又能保持可操作性，还可以后续通过针头机械碎裂成微凝胶。这个选择很关键：材料如果一开始就不稳定，后面的免疫调控再漂亮也站不住。
4% silk
成胶稳定，可操作
2-3 kPa
bulk 水凝胶压缩模量
750-1250 Pa
储能模量范围

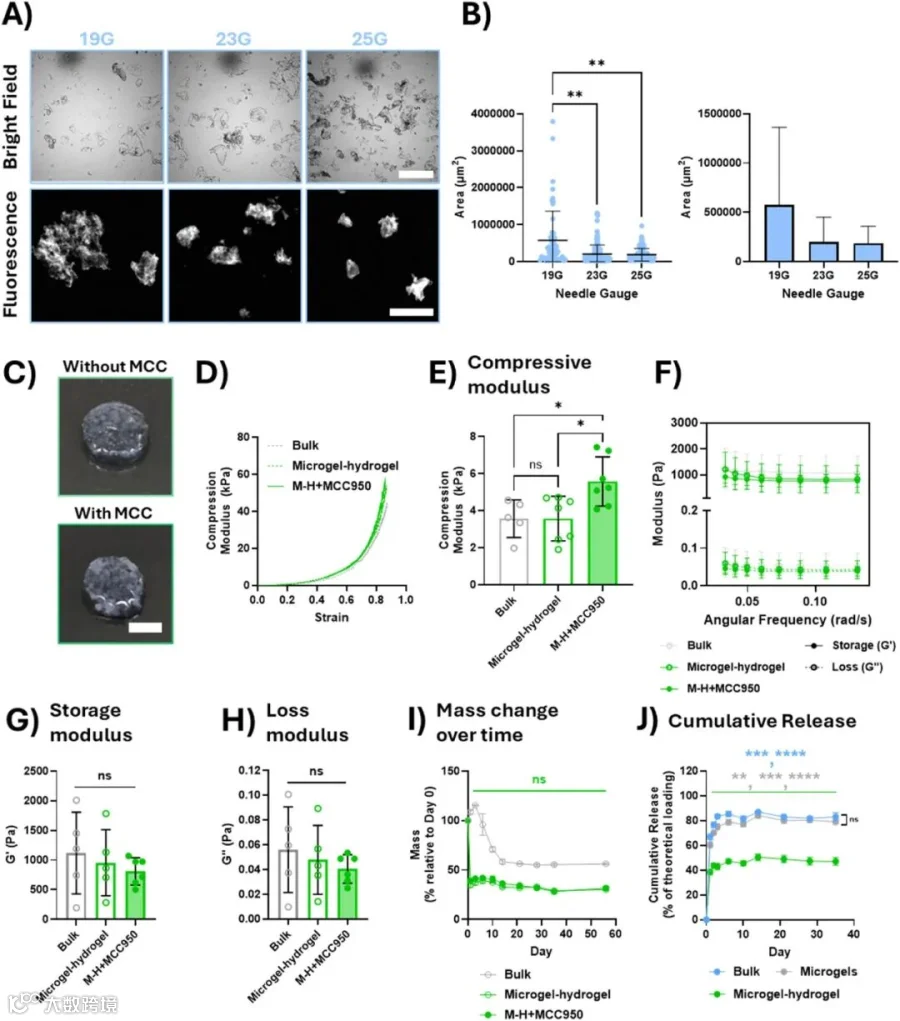

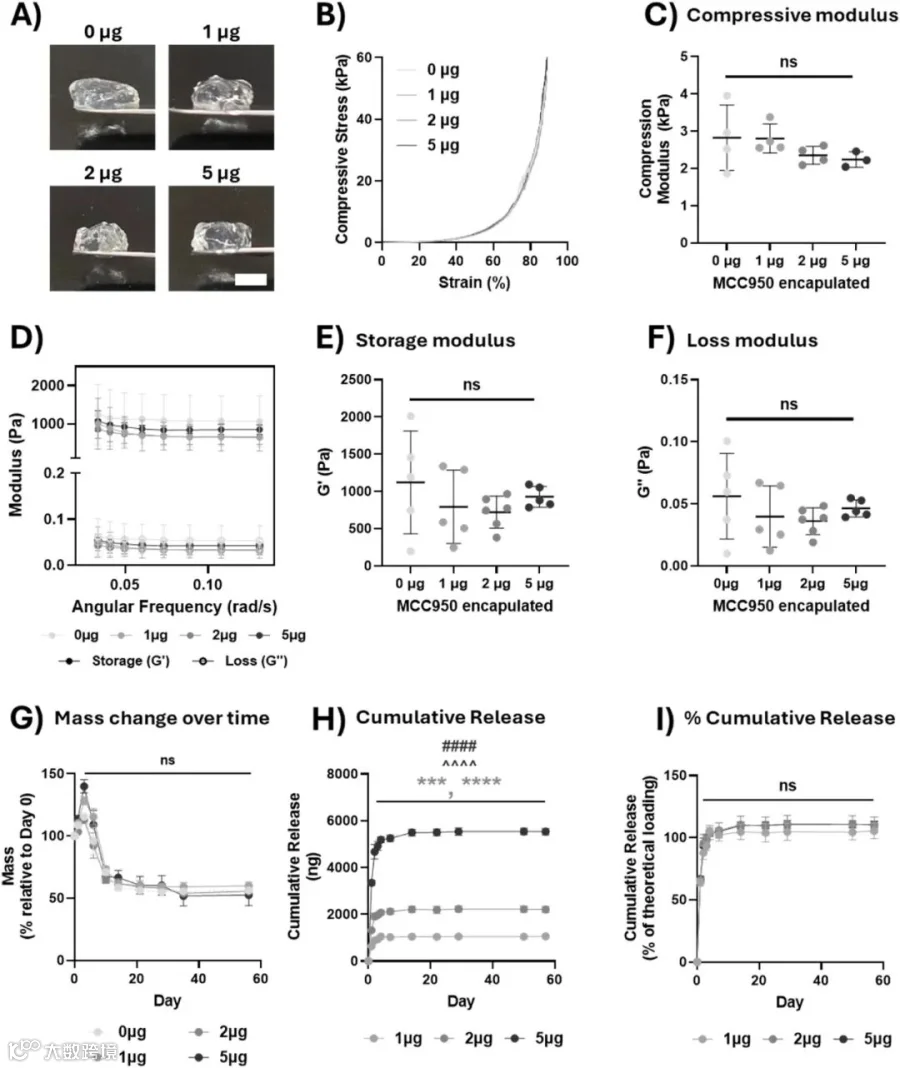

压缩和流变数据表明，MCC950 的加入没有显著改变 bulk silk hydrogel 的整体力学性质。换句话说，这不是一个“药物一加进去，材料本身就变了”的体系。
作者用 PI 作为小分子释放模型，证明 silk hydrogel 能释放被包埋的小分子。bulk hydrogel 首日释放明显，约 7 天基本释放完。这里要注意，PI 和 MCC950 分子量接近，但电荷、亲水性和与 silk 的相互作用不同，所以 PI 只能说明释放趋势，不能完全代表 MCC950 的真实释放。

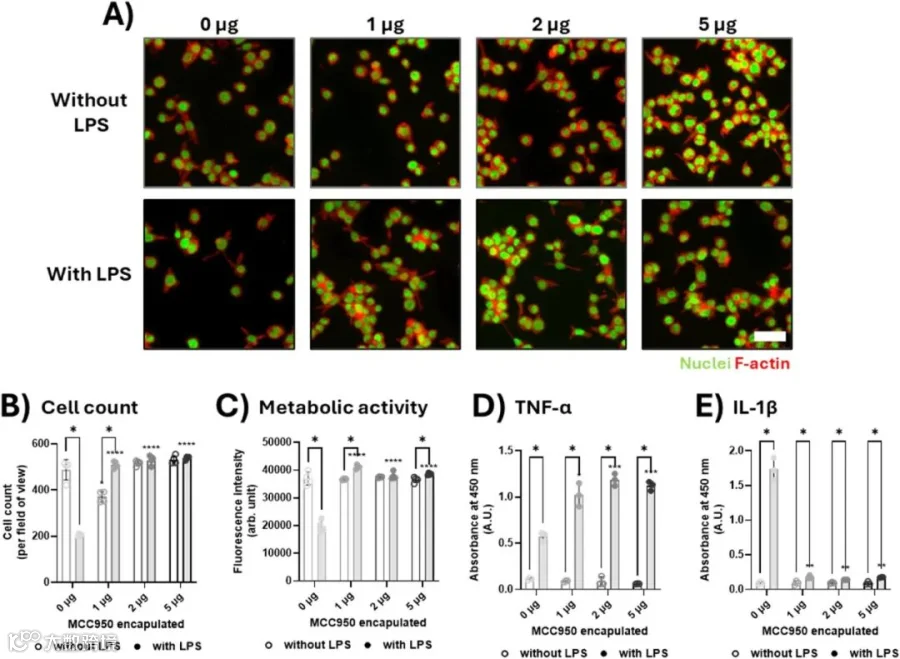

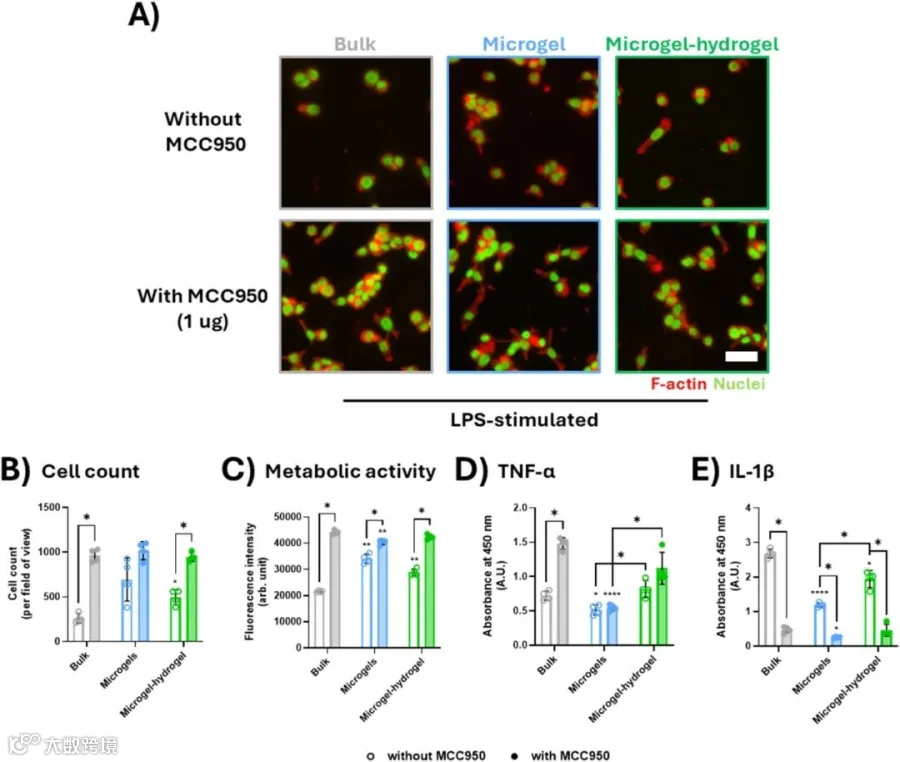

真正决定这套系统有没有意义的，是 MCC950 释放后是否仍然有活性。作者用 PMA 分化的 THP-1 巨噬样细胞，加 LPS 刺激，再加入支架浸提液。结果很清楚：MCC950 组降低 IL-1β，但没有同步压低 TNF-α。
这正是 MCC950 的价值：它是选择性压低 NLRP3/IL-1β 这条促纤维化炎症轴。
bulk hydrogel 的问题在于孔隙太小，细胞通常要等材料先降解才能深入。作者将 4% silk hydrogel 通过 19G、23G、25G 针头机械碎裂，最后选择 25G，因为这个单位下得到的微凝胶更小、更均一。
随后，他们用 1% silk filler hydrogel 把这些微凝胶重新嵌合成一个 composite scaffold。这样一来，微凝胶之间形成细胞可进入的微空间，filler 又能固定微凝胶，避免它们在体内迁移。
38.5%
DAY 1
microgel-hydrogel 首日 PI 释放
低于 bulk hydrogel 的约 67.0%
这说明 microgel-hydrogel 不只是改变结构，也改变释放动力学。filler hydrogel 像第二层扩散屏障，让小分子释放更慢。这个点后来解释体内差异时非常重要。

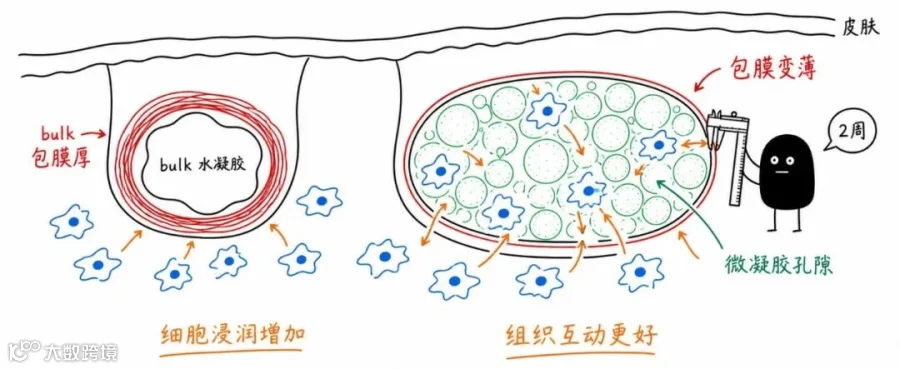

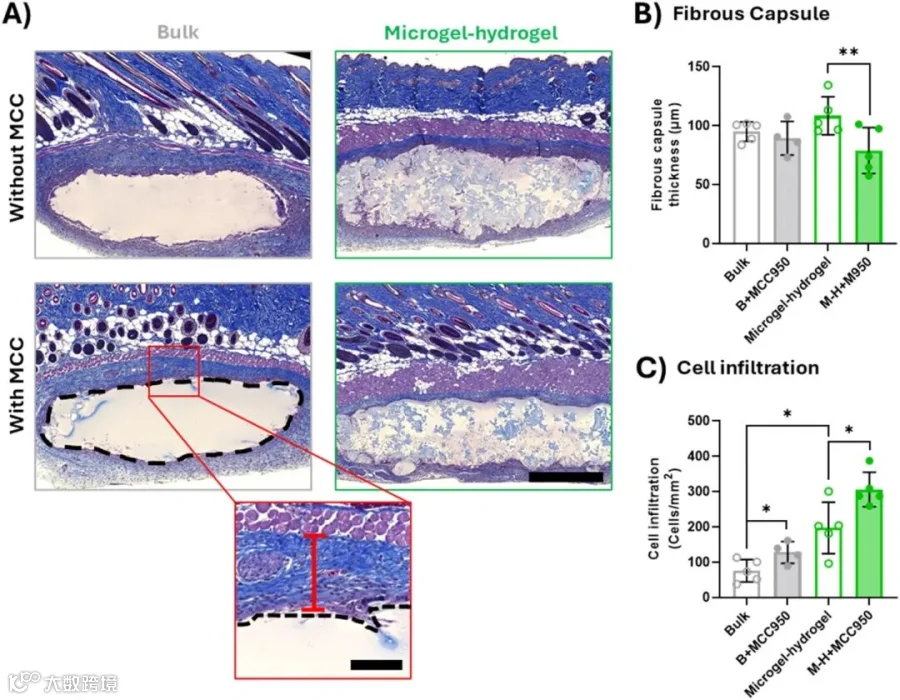

在小鼠皮下植入 2 周后，作者比较了 bulk hydrogel、bulk + MCC950、microgel-hydrogel、microgel-hydrogel + MCC950 四组。Masson's Trichrome 结果显示，bulk hydrogel 加 MCC950 并没有显著降低纤维包膜；但 microgel-hydrogel 加 MCC950 后，包膜厚度显著下降。
细胞浸润则呈现更连续的趋势：microgel-hydrogel 本身比 bulk hydrogel 更利于细胞进入，MCC950 又进一步提高浸润，最高的是 MCC950-loaded microgel-hydrogel。
bulk + MCC950
包膜改善不显著
microgel + MCC950
包膜降低，浸润最高
这就是文章最想讲的“协同”：微孔结构让细胞能进来，MCC950 改变进入和周围细胞的炎症状态。单独看其中一个因素，效果都没有组合起来那么完整。

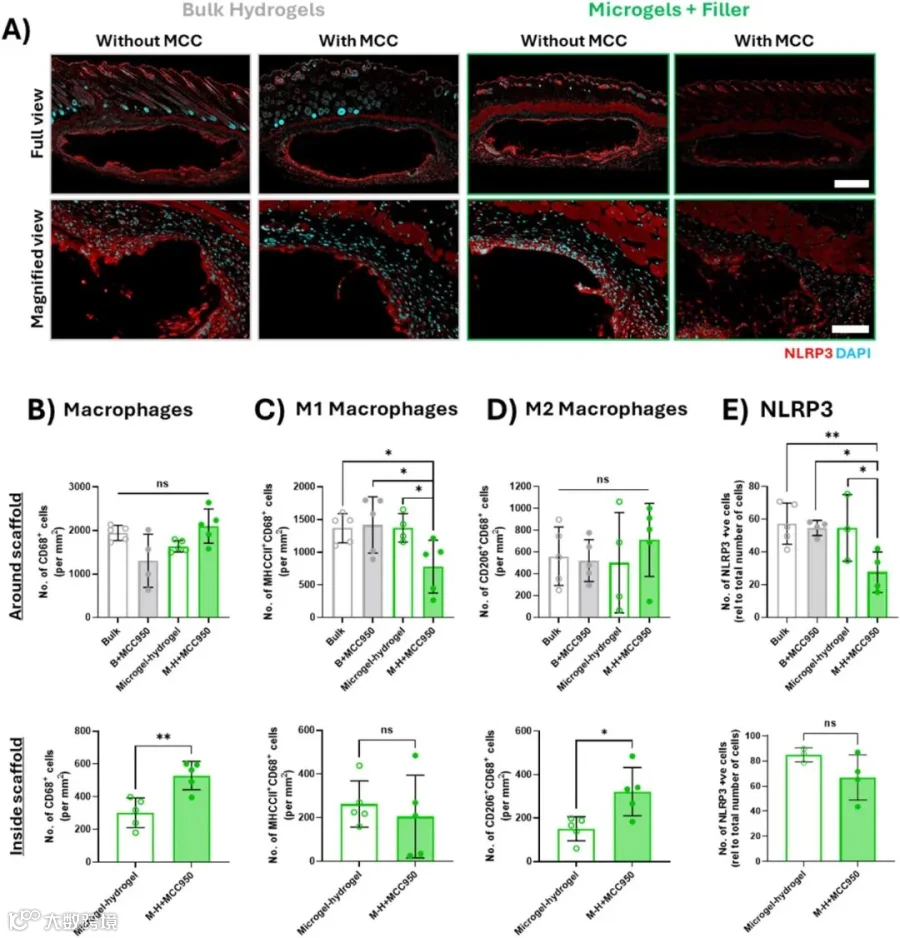

免疫组化显示，microgel-hydrogel + MCC950 组支架周围 NLRP3 阳性细胞减少，周围 M1-like macrophage 减少，支架内部 M2-like macrophage 增加。这组证据把材料表型和免疫机制连了起来。
图 5｜MCC950 将 NLRP3 炎症警报调低，M1 压力下降，M2 相关重塑信号增加。
不过这里也要留一个边界：NLRP3 阳性细胞减少，说明这个通路被牵动了；但 inflammasome 的核心是激活状态。更强的机制证据还需要 caspase-1 cleavage、ASC speck、GSDMD cleavage、IL-18 或组织 IL-1β 等指标。
这篇文章理解：结构打开入口，药物调整方向，免疫微环境决定组织如何回应材料。
它给组织工程支架设计提供了一个很好的模式：不只问材料孔径、模量、降解速度，也要问植入后最先到场的免疫细胞会如何解读这个材料。
如果要继续推进这个方向，最值得补的是 MCC950 的真实释放定量、长期植入时间点、功能性软组织缺损模型、不同微凝胶尺寸和 filler 比例筛选，以及更直接的 NLRP3 inflammasome 激活证据。
一个好的再生材料，不只是给细胞一个住处，还要给免疫系统一个合适的开场。
