湖南大学多智能体框架让混凝土护栏设计精度冲到 98.3%，开源代码已上线

文章信息

• 标题：A Lightweight Multi-Agent Framework for Automated Concrete Barrier Design

• 作者：Wanting Wang、Xiye Ma、Yuyang He、Minghui Cheng、Ran Cao
• 机构：湖南大学、美国迈阿密大学
• 开源：https://github.com/MXY820/barrier-design

一、问题与产业痛点：护栏设计为什么不能直接交给 LLM

钢筋混凝土公路护栏的设计受 AASHTO-LRFD 桥梁设计规范第 13 节严格约束，核心任务是确保护栏的极限横向抗力  大于车辆冲击力 。当前工程实践依赖工程师手工进行屈服线分析——拟定截面几何（墙高 、顶宽 、底宽 ）和材料参数（混凝土强度 、钢筋屈服强度 、箍筋间距 、纵筋数量 和直径 ），再用 AASHTO 公式计算 ，与 比较，不满足就调参数重来。

这个流程有几个根本性的效率瓶颈：

• 高度迭代：工程师需要反复"猜参数–算抗力–调参数"，一个方案往往需要多轮才能收敛到满足规范的设计；
• 知识门槛高：不仅需要熟悉 AASHTO 规范的复杂极限状态公式，还需要深入理解钢筋混凝土材料非线性和破坏模式；
• 经验驱动：参数初始值的选择高度依赖工程师经验，新手工程师往往需要更长的迭代周期。

LLM 的出现带来了自动化希望，但直接应用面临三个致命障碍：

• 物理基础缺失：LLM 在脱离文本的物理世界训练数据上预训练，缺乏对力学原理、材料行为和空间几何约束的内在理解；
• 幻觉风险不可接受：LLM 生成的随机性对创意任务有利，但对安全关键的基础设施设计是致命的——一个把抗力算错 10 倍的模型可能导致生命危险；
• 模型规模不等于工程能力：更大的参数量并不能弥补物理推理能力的缺失。

本文的核心思路是：不追求更大的模型，而是用多智能体架构把 LLM 的生成能力与确定性物理校核结合起来，让"生成–评估–优化"闭环自动完成工程师的迭代工作。

---

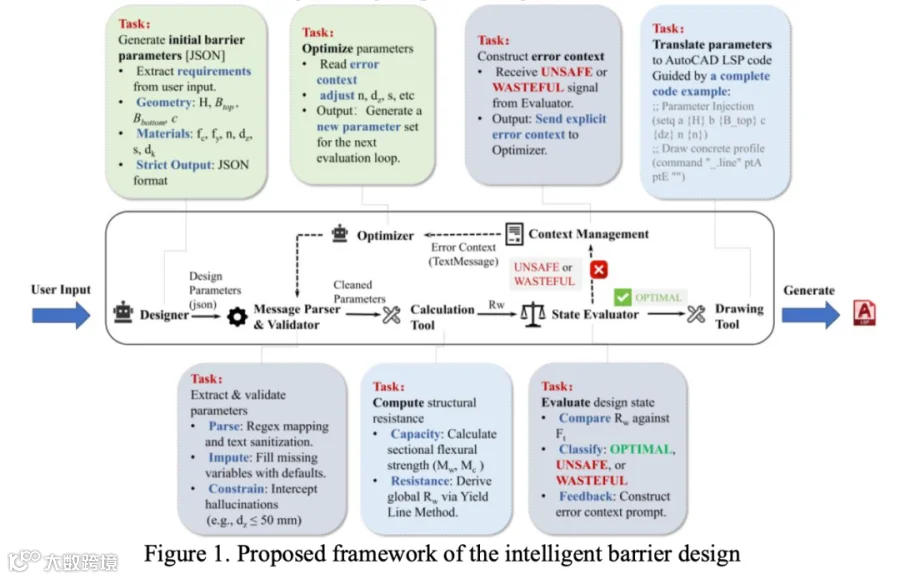

二、方法设计："生成–评估–优化"五模块闭环

2.1 总体架构

MAF 框架基于微软 AutoGen 构建，将护栏设计流程组织为五个紧密耦合的模块：

模块一：参数化设计生成与验证。用户输入自然语言规格（安全等级、测试等级、几何约束），设计智能体（Designer Agent）将其转化为结构化 JSON 参数集，包含几何变量（ 、 、 ）和材料变量（ 、 、 、 、 、 ）。消息解析器与验证器（Message Parser & Validator）通过正则映射提取 JSON 块，文本清洗去除格式伪影（尾逗号、未转义字符、错误附加的单位字符串），缺失变量用合理默认值填充，并对关键材料参数进行边界检查（如钢筋直径的合理性），确保只有通过所有检查的"干净参数"才进入下游计算。

模块二：力学计算与状态评估。验证后的参数传入外部力学计算器，按 AASHTO-LRFD 屈服线理论计算极限横向抗力  ：

其中  为墙高， 为屈服线破坏模式的临界长度， 为冲击力纵向分布长度， 为悬臂墙绕纵向轴的抗弯承载力， 为墙绕竖直轴的抗弯承载力。

计算得到的  与规范要求的冲击力  比较，设计状态分为三类：

• 不安全（UNSAFE）：
• 浪费（WASTEFUL）： （ ）
• 最优（OPTIMAL）： （ ， ）

模块三：上下文管理与闭环优化。对于非最优状态，系统基于  与  的偏差构建结构化错误上下文，传递给优化智能体（Optimizer Agent），执行有针对性的参数调整——不安全设计增加配筋或截面尺寸，过度保守设计减少材料用量。更新后的参数重新验证和评估，形成闭环迭代，直至收敛或达到最大迭代次数。

模块四：自动绘图与输出。获得最优设计后，系统生成参数化 AutoLISP 脚本，可直接在 CAD 环境中执行，输出标准化二维工程图纸。生成的几何数据（节点坐标等）还可用于下游数值仿真和三维建模。

2.2 目标设计准则

团队审查了 NCHRP Report 1109 中 9 个实际护栏设计案例，发现典型护栏的名义抗力  与规范冲击力  的比值平均为 1.49。考虑 10% 的实际设计波动后，确定目标区间为  到  ——这与人类工程师的经验判断和经验设计实践一致。

三、关键实验结果：8B 模型精度 98.3%

3.1 实验设计

实验在三种 DeepSeek 模型（8B、32B、671B）上进行对比，覆盖三个 AASHTO 测试等级（TL-3、TL-4、TL-5），每个等级 20 个设计案例，护栏截面为单坡型。评估指标包括模型精度（Precision，即  落在目标区间  内的成功率）和均方误差（MSE，量化偏离目标区间的程度）。

3.2 单独 LLM 的表现：精度不到 12%

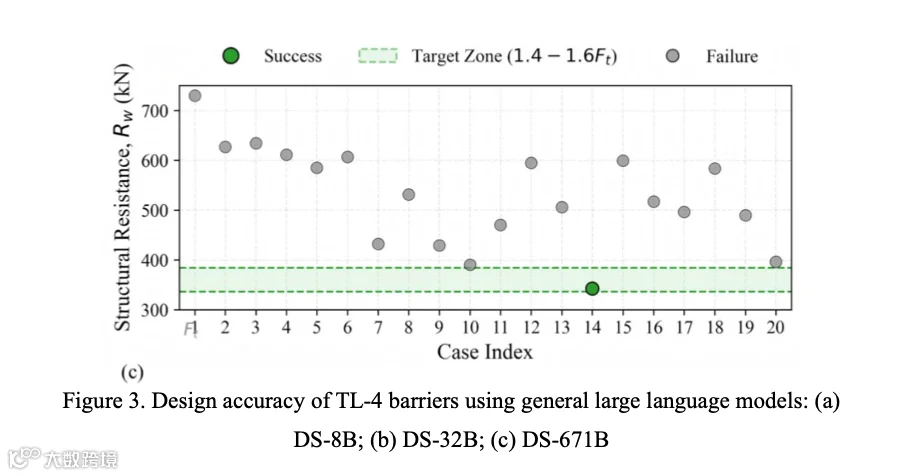

在 TL-4 护栏设计任务上（论文 Figure 3），三种 DeepSeek 模型的表现均不理想：

DS-8B 的抗力值从"严重不安全"（约 200 kN）到"过度保守"（超过 4000 kN，目标区间仅为 336–384 kN）剧烈波动，暴露了模型在概率生成过程中对物理基础和结构直觉的根本性缺失。虽然 DS-32B 和 DS-671B 的方差幅度有所收敛，但定性结果仍然无法满足工程应用要求。

一个关键发现是：模型规模与设计精度之间没有正相关关系。671B 旗舰模型的平均精度（8.3%）甚至低于 32B 模型（11.7%），说明单纯增加参数量并不能弥补物理推理能力的缺失。

图片来源于原论文

3.3 多智能体框架的突破：精度跃升到 98.3%

引入 MAF 框架后：

MAF-DS-8B 的平均精度达到 98.3%，MSE 为 0——这意味着几乎所有设计案例的抗力值都精确落在目标区间内。与单独使用 DS-8B（6.7%）相比，精度提升了约 14.7 倍。

更值得注意的是：在 MAF 框架内，8B 模型的精度（98.3%）略高于 32B 模型（88.3%）。这证实了论文的核心论点——经过合理编排的多智能体架构，可以将任务性能与底层 LLM 的参数规模部分解耦。对于专业化的工程应用，更小的基础模型在结构化多智能体系统内，可以达到与更大模型相当甚至更优的表现。

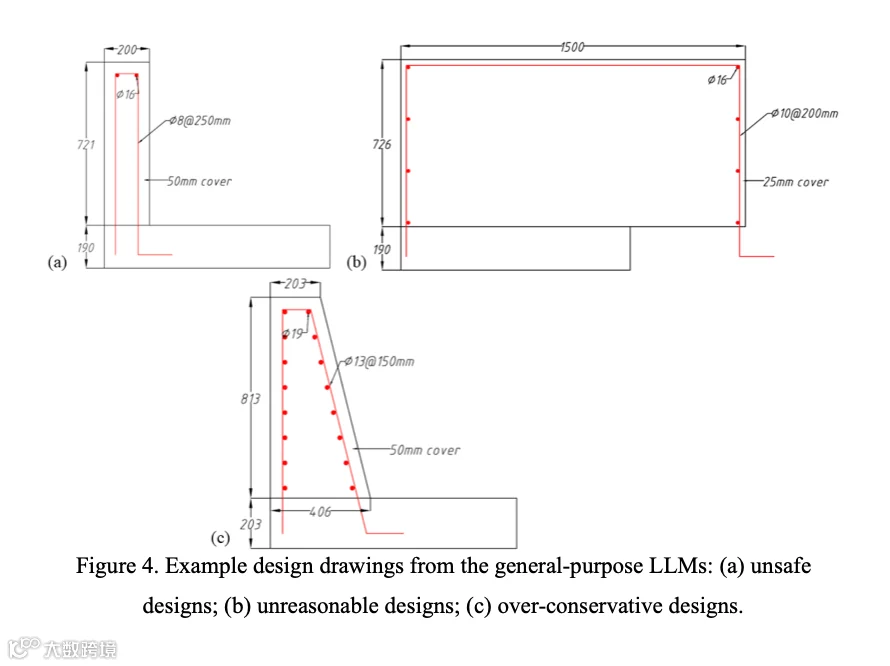

3.4 设计质量对比：从"幻觉"到"工程合理"

• 单独 LLM 的输出：不安全设计（抗力远低于要求）、不合理设计（几何参数违反工程常识）、过度保守设计（材料用量远超必要）；
• MAF 框架的输出：TL-3、TL-4、TL-5 三个等级的护栏设计图纸均展现出显著的工程合理性，截面几何和配筋布局符合规范要求。

四、讨论：为什么"小模型 + 好架构"打败"大模型 + 无约束"

论文的实验结果揭示了几个对 AI 辅助工程具有重要指导意义的洞察。

第一，物理约束比模型规模更重要。单独的 LLM 无论是 8B 还是 671B，精度都不超过 12%。这说明 LLM 的概率生成机制本身不适合直接处理安全关键的结构设计——它缺乏对力学原理的内在理解，生成的参数只是"看起来像数字"而非"满足物理约束的设计"。MAF 框架通过确定性验证层（正则提取、边界检查、力学计算器）和启发式优化（基于偏差的参数调整）注入了物理约束，这才是精度跃升的根本原因。

第二，多智能体编排是"放大器"而非"替代品"。MAF 框架并没有替代 LLM 的推理能力，而是通过角色分工（设计智能体生成、验证器清洗、计算器校核、优化智能体修正）把 LLM 的优势（自然语言理解、参数生成）限制在其擅长的环节，把不擅长的环节（物理计算、合规检查）交给确定性工具。这种"人机协同"的思路与 HELM 框架（桥梁护栏有限元建模，同一团队前期工作）一脉相承。

第三，轻量模型在受约束场景下具有显著成本优势。8B 模型的推理成本远低于 671B 模型，而在 MAF 框架下其精度反而更高。这对工程企业的实际部署意义重大——不需要昂贵的 GPU 集群，甚至可以在本地部署轻量模型，在保证设计质量的同时大幅降低计算成本。

第四，从概念设计到物理验证的闭环路径。论文明确指出下一步目标：将当前系统的设计输出直接输入下游智能体系统，在 ANSYS 和 LS-DYNA 等商业有限元软件中自动构建高保真仿真模型，实现从概念设计到物理验证的全自动闭环。这与 HELM 框架的 ANSYS/LS-PrePost 对接能力形成了完整的技术栈。

五、产业启示与落地建议

把上述实验结论转化为给交通设计院、桥梁工程咨询公司和土木工程 AI 团队的"选型指南"：

• 不要直接用通用 LLM 做结构设计：实验明确显示，671B 旗舰模型的精度仅 8.3%，直接用于安全关键任务的风险不可接受；
• 多智能体架构是必选项：MAF 框架将精度从 6.7% 提升到 98.3%，核心在于"生成–验证–优化"闭环和确定性物理校核层；
• 轻量模型足够用：8B 模型在 MAF 框架下精度 98.3%，推理成本远低于大模型，适合本地部署；
• 目标区间  可直接复用：基于 NCHRP Report 1109 的 9 个实际案例统计，平均  ，考虑 10% 波动后确定的目标区间与工程实践高度一致；
• AutoLISP 输出可直接对接 CAD：框架自动生成的 AutoLISP 脚本可在 AutoCAD 中直接执行，输出标准化二维图纸，无需人工重绘；
• 与 HELM 框架形成完整技术栈：MAF 负责"概念设计→参数优化→CAD 出图"，HELM 负责"有限元建模→仿真分析"，两者结合可实现从设计到验证的全自动流程；
• 开源代码可直接复用：https://github.com/MXY820/barrier-design 提供完整的多智能体设计框架代码，产业界可以低成本复现和适配到其他结构构件设计场景（如桥墩、梁、基础等）。

对省级交通设计院、公路安全设施制造商、以及正在探索 AI 辅助结构设计的工程软件公司而言，这项工作提供了一个可立即落地的技术方案：不需要从零训练模型，利用开源的 MAF 框架和轻量 LLM，即可自动化 AASHTO-LRFD 护栏设计的全流程，把工程师从繁琐的参数迭代中解放出来。
