今天咱们废话不多说，直接上干货，把伺服驱动器报警之“编码器错误”——3大元凶以及排查思路一次性说清楚，让您下次遇到，心里有底。

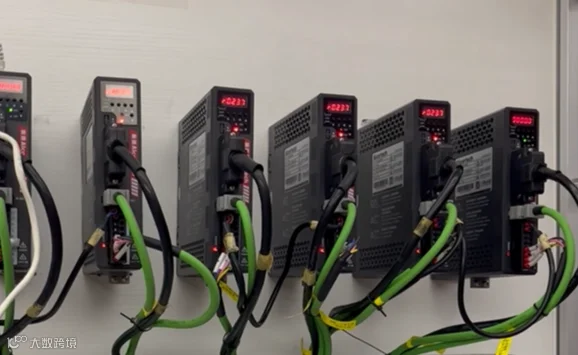

- 编码器报警码“r0237” -
Physical connection
物理连接故障
（常见，占60%以上）
说实话，大部分编码器报警，问题都出在线和接头上。这类问题简单直接，排查起来也快。

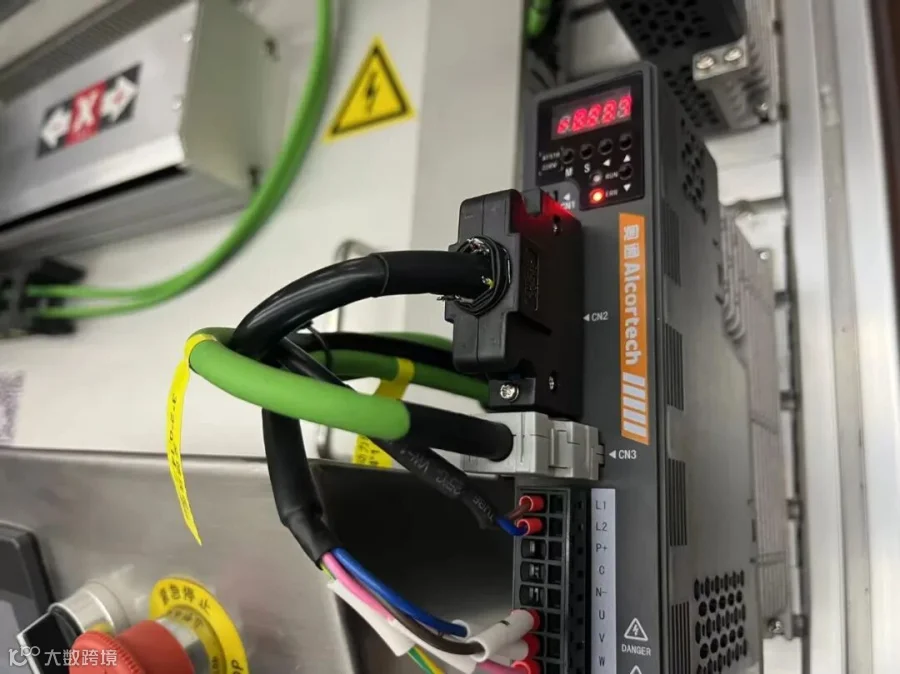

插头松动：电机端或驱动器端的插头没拧紧，或者长期震动导致松脱。
接线错误：自己接线时，引脚定义没对好，信号线、电源线接错。
断线/虚焊：拖链线内部折断但外皮完好，或者焊接点老化虚接，时通时断。
01 先动接头
报警时用手轻轻晃动电机插头和驱动器端接头，看报警是否复现。这是最快判断接触问题的方法。
02 检查线缆

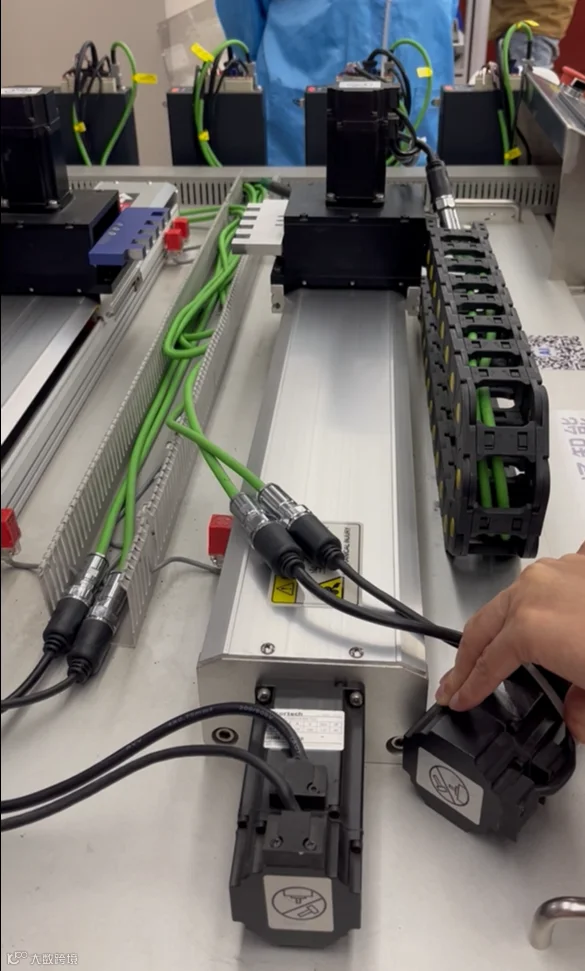

重点看拖链弯折频繁的部位，有无破损或压扁痕迹。
03 换线测试

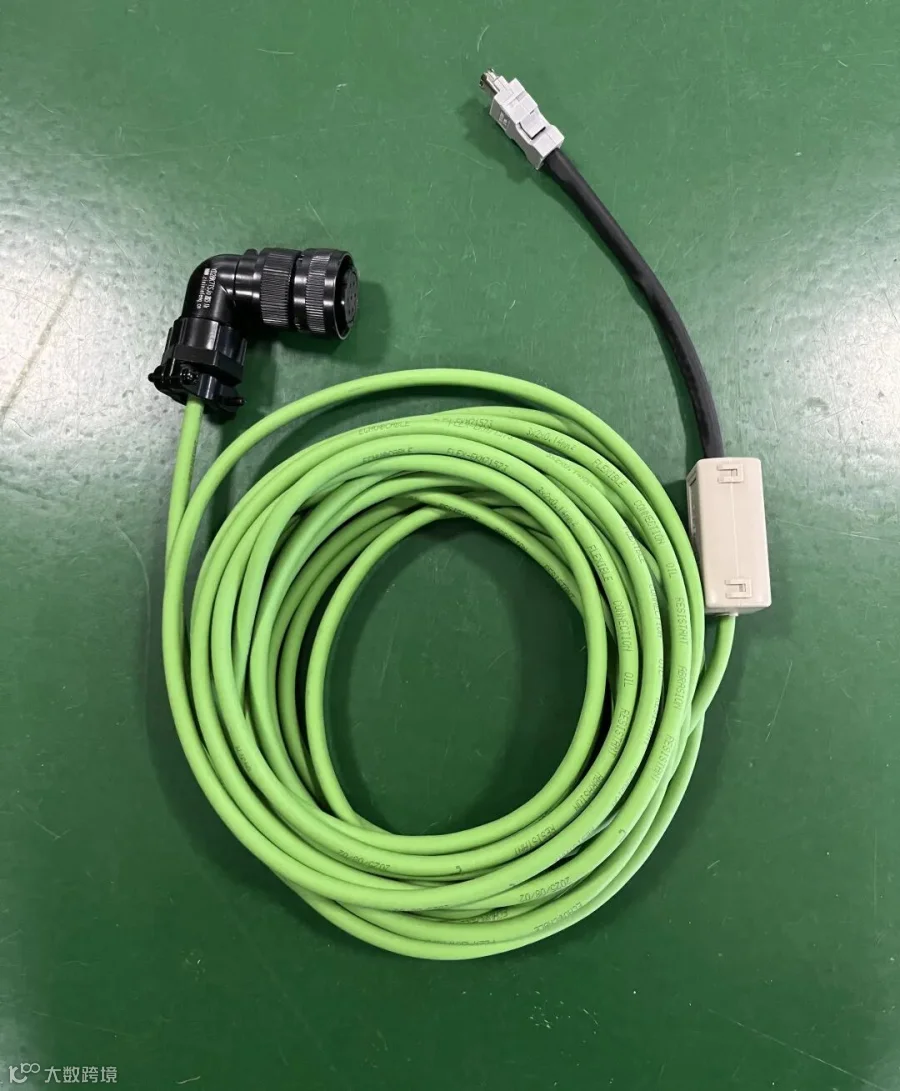

手边常备一根确认完好的成品编码器线，替换后故障消失，问题就在线上。
We have to believe that everything is the best arrangement.
Interference
电气干扰
（玄学，时好时坏）

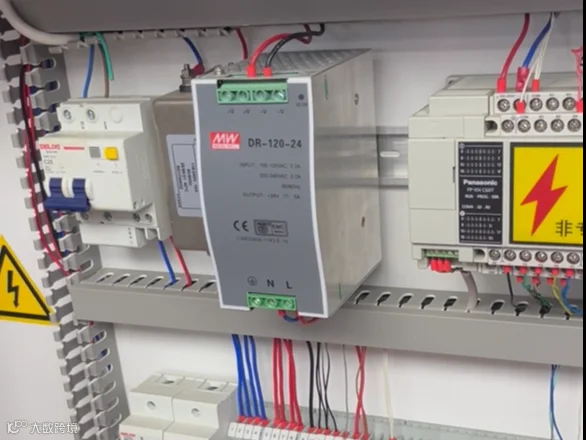

干扰类报警更让人抓狂——明明刚才还好好的，设备一动就报错；重启又好了，过一会儿又犯。这种“阴晴不定”的毛病，十有八九是干扰。

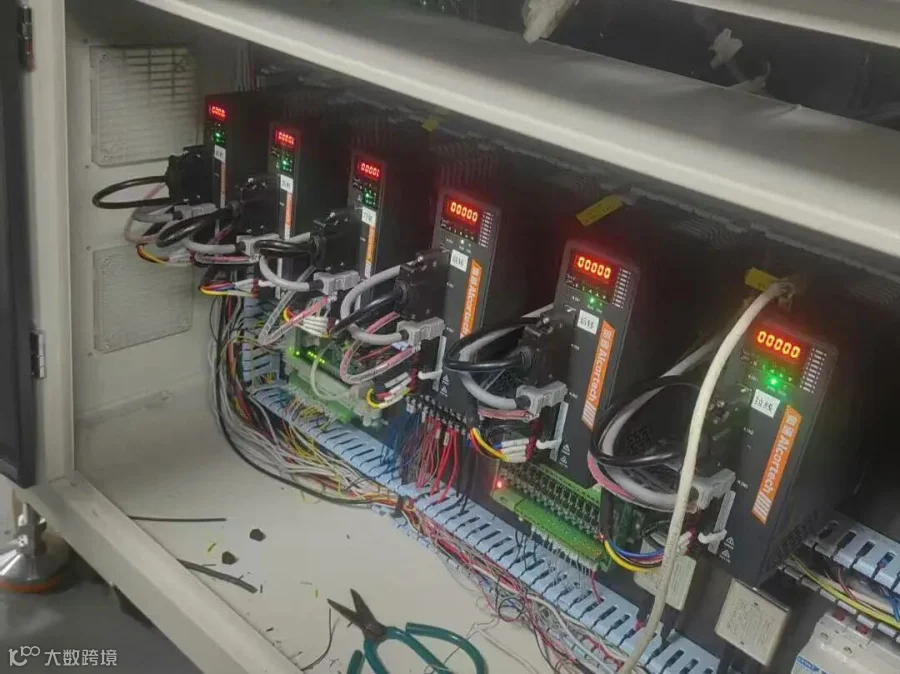

屏蔽层未接地：编码器线屏蔽层没接好，或者两端都接地形成地环路。
走线不合规：有些敏感设备中编码器线和动力线缠绕于同一线槽，混合变频器、接触器干扰，导致信号跳变。
接地混乱：现场多个设备接地不统一，地电位差导致干扰。
01 看走线
多干扰工况下，编码器线、动力线与其他线等尽量分开走线槽，交叉时垂直通过。
02 查屏蔽接地
确认屏蔽层在驱动器端单点接地，且接地可靠。
03 临时隔离测试
单独拉一根编码器线悬空走（不经过线槽），看报警是否消失。消失则说明原走线路径干扰严重。
Hardware damage
硬件或机械损坏
（棘手，棘手呀）
排除了线和干扰，最后才轮到硬件。虽然概率相对低，但一旦确认是硬件问题，就得换件了。
编码器本体问题：电机内部编码器受油污、水汽侵蚀，或剧烈震动导致码盘碎裂、光栅污染。

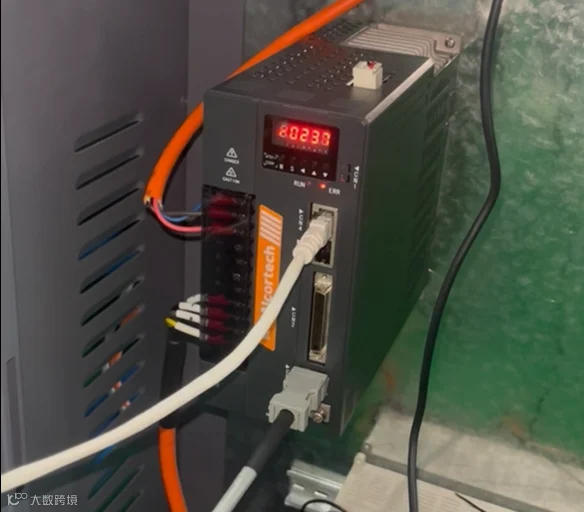

驱动器接口问题：驱动器侧的编码器接口板损坏，供电异常或接收电路故障。
01 交换测试（首选）
有备用电机的话，替换电机看故障是否转移。
换电机后故障消失 → 问题在电机编码器
故障依旧 → 问题在驱动器或线缆
02 进一步验证
用备用驱动器替换，确认故障点。

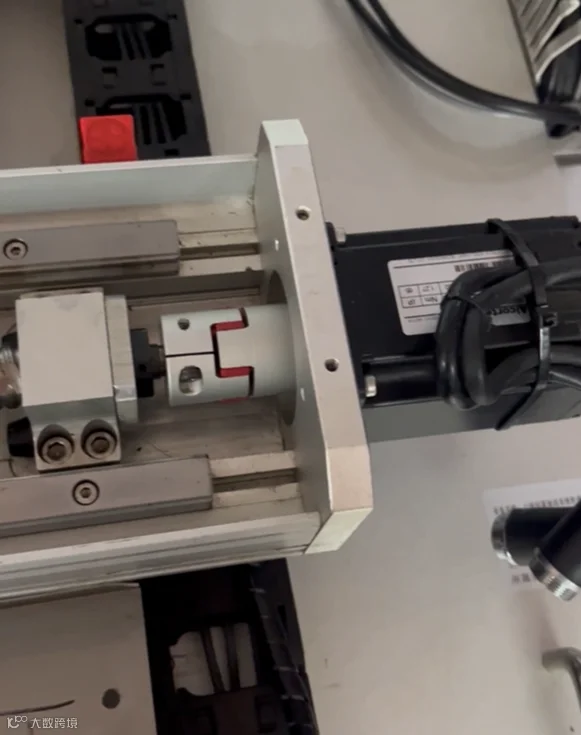

观察现象：电机运行中震动大、有异响，同时报编码器错误，优先怀疑电机侧机械连带编码器受损。
如安装螺丝没打紧、胀套松，导致反馈与实际位置不一致等。
We have to believe that everything is the best arrangement.

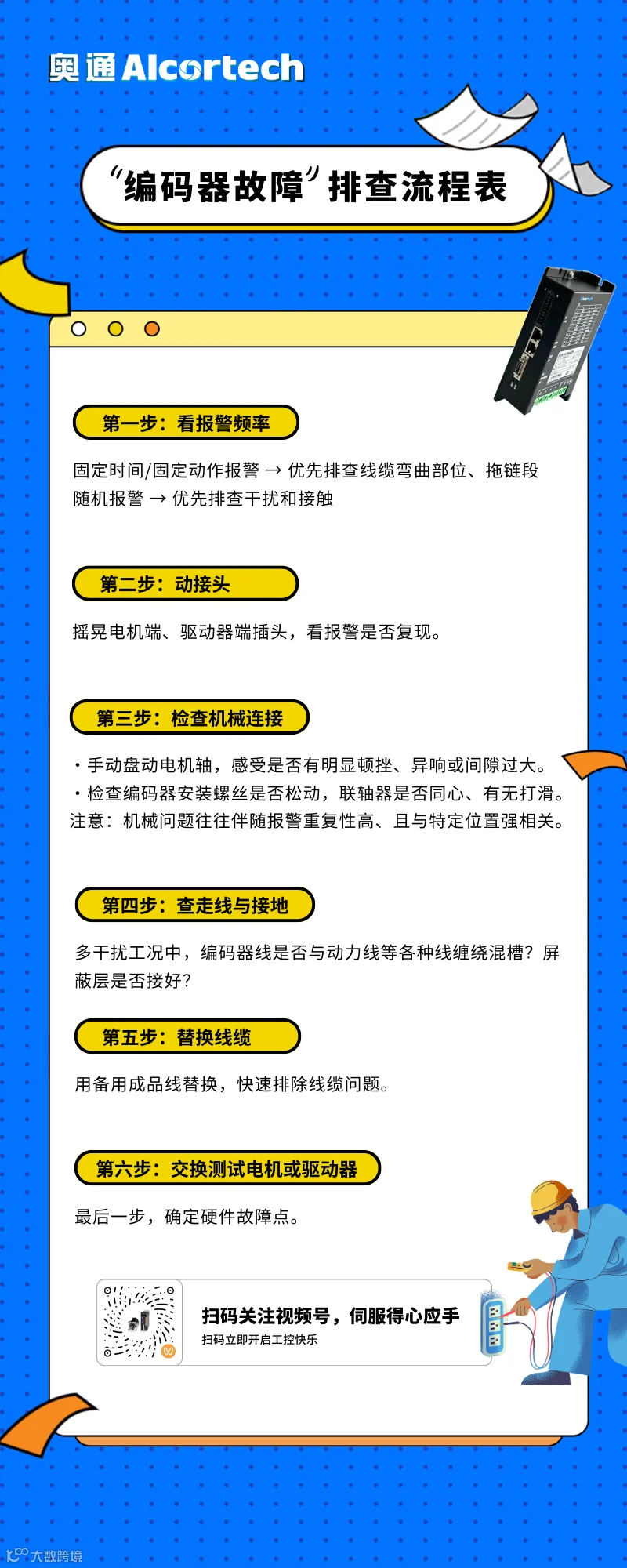

现场时间紧，最怕没章法，而一套实用的排查流程，能帮你省下不少时间。按照这个顺序来，比盲目换线高效得多↓（友情提醒：可收藏图片，等到用时直接按步骤来）
编码器错误之所以头疼，是因为它有时候不按套路出牌。但回过头看，60%是物理连接，30%是干扰，10%是硬件损坏——这个比例在现场摸爬滚打过的工程师，应该都有体会。
下次再遇到这个报警，不妨按这个思路走一遍。不盲目换线，不绕弯路，早点解决问题，早点下班。
你在现场还遇到过哪些“诡异”的编码器报警？欢迎留言交流。

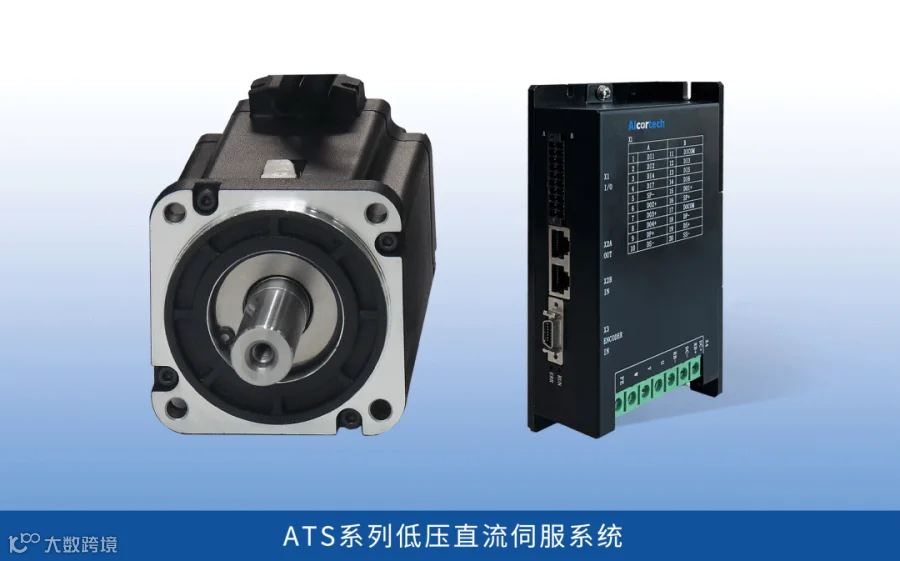

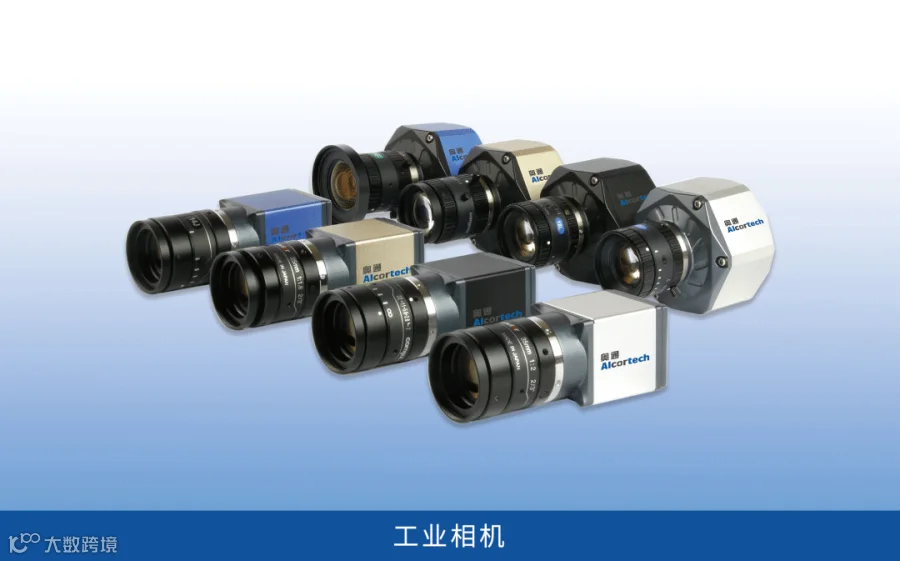

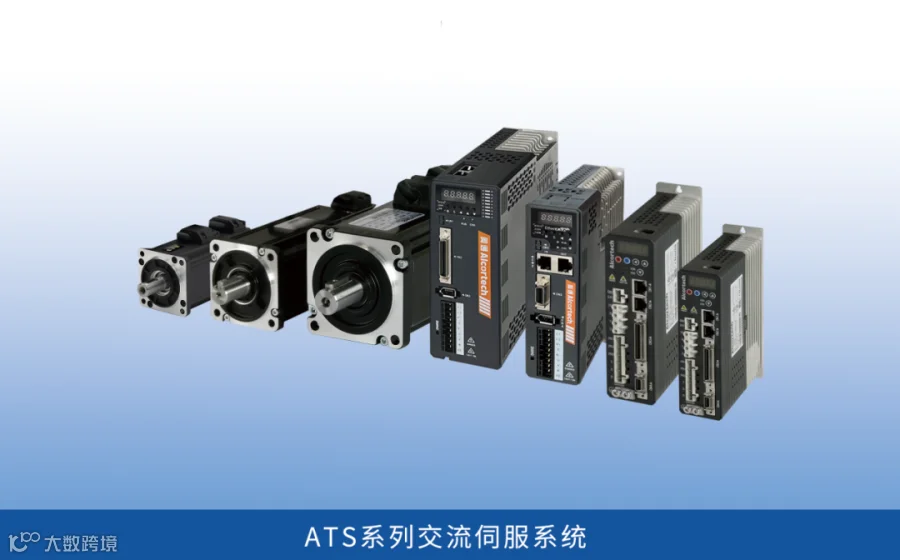

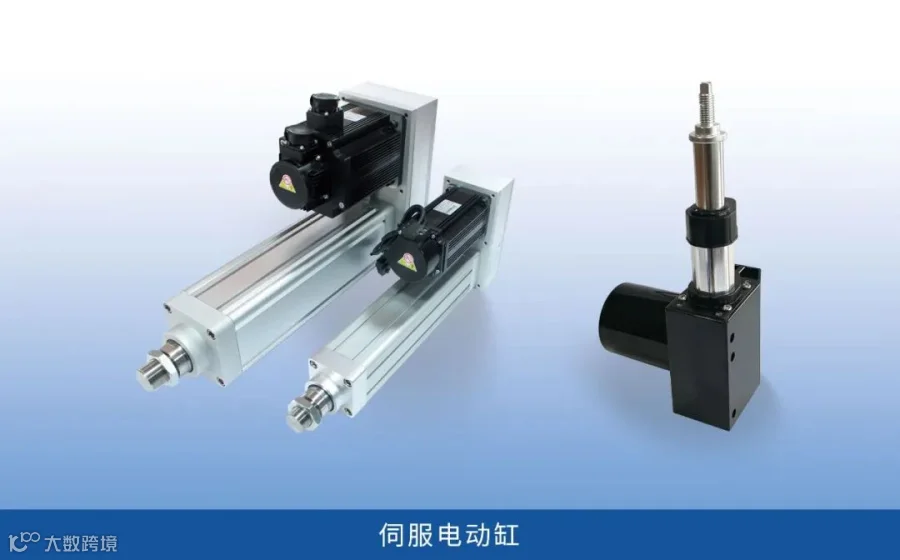

奥通是运动控制与智能感知领域自主创新者，国家高新技术企业、双软企业。公司专注于工业自动化产品的研发、生产、销售和技术服务，定位服务于智能装备制造业和新能源等领域，为企业提供高端定制化产品及整体解决方案。核心产品系列有ATS系列伺服驱动系统、ATX系列工业机器视觉系统、ATC系列伺服电动缸、AT系列智能油缸、RGI水分测量仪器等。
