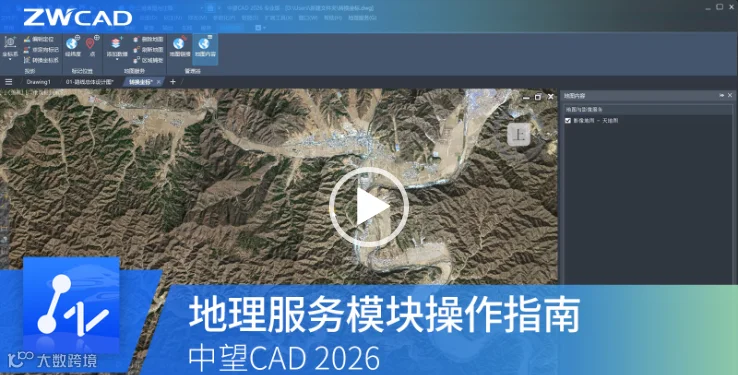

CAD提效技巧 | 给CAD图纸装上真实坐标：地理服务模块4种场景一篇速通！

情况一：新建图形，先确定坐标位置再绘制图形

1.分配坐标系（如果不分配坐标系，后面添加的地图测量数据会有误差）

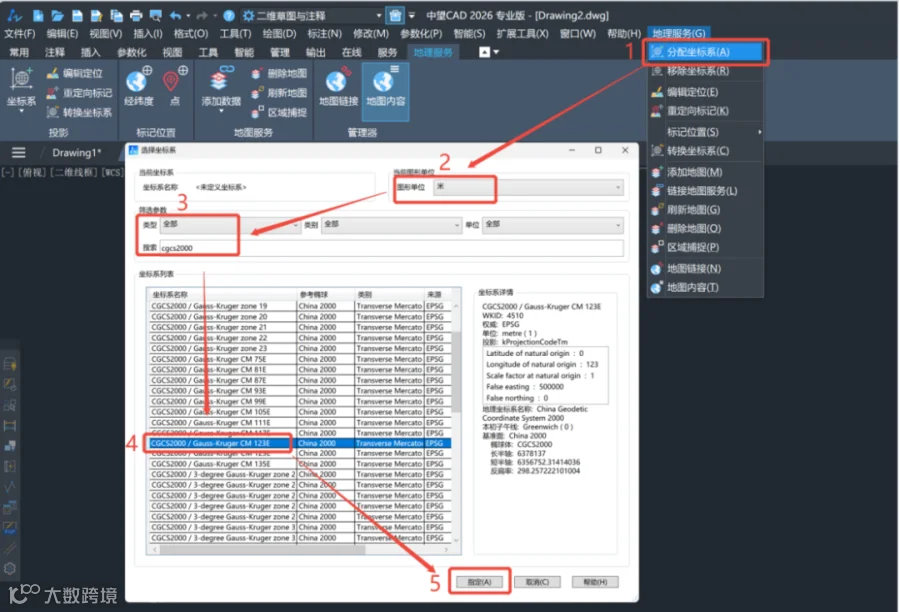

1）在菜单-地理服务点击【分配坐标系】命令，在跳出的选择坐标系对话框中修改【当前图形单位】；

2）然后在【搜索】框中输入项目的坐标系名称，可通过大概名称进行模糊搜索。（注意：筛选参数中的类型，类别和单位都可以根据需要进行选择，一般默认为全部）

中望平台的地理服务模块中内置了很多标准的坐标系，在筛选出来的坐标系中找到需要的项目坐标，然后点击【指定】，即可完成坐标系的分配。

2.添加地图

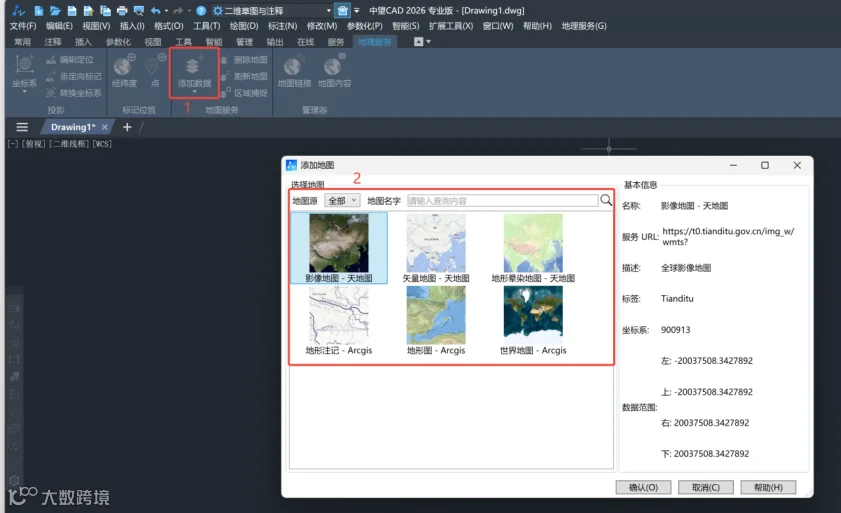

点击【添加地图】命令，在跳出的选择框中选择需要的地图类型。中望内置的地图包括了天地图和Arcgis地图，各有影像地图，矢量地图，地形渲染地图三种选择。

3.缩放至地图位置

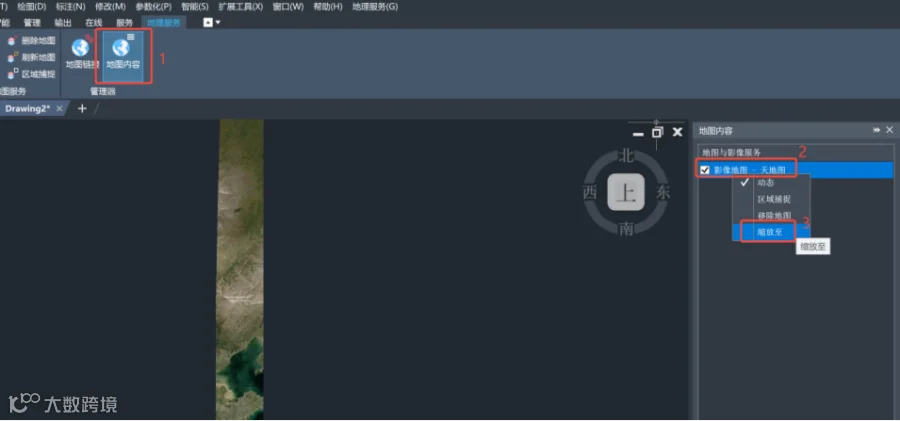

点击地图内容，在地图与影像服务中选择加载的天地图，点击鼠标右键-缩放至这个命令，添加的地图就可以正常显示了。

4.编辑定位

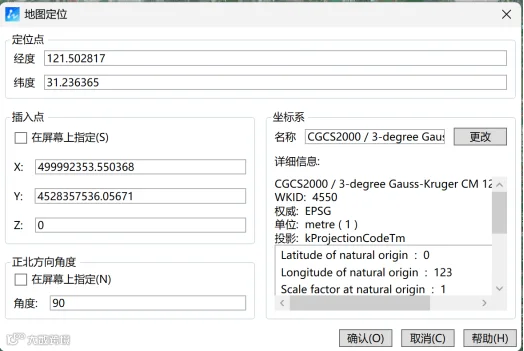

1）点击编辑定位的命令，在跳出的窗口中输入坐标点对应的经度和纬度。以上海环球金融中心为例，上海环球金融中心的经纬度为‌北纬31.236365度、东经121.502817度。

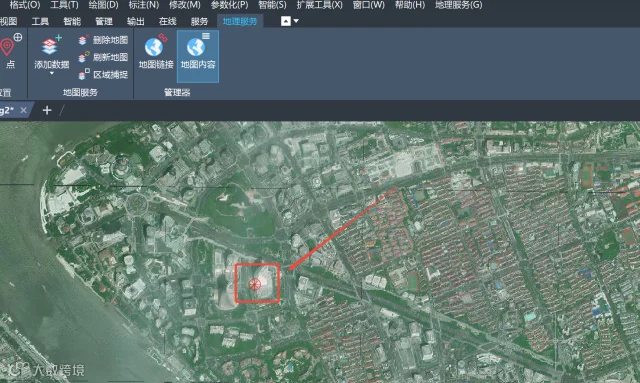

2）输入对应的经纬度信息，取消插入点和正北方向角度的勾选，点击确定，地图会进行一个自动的缩放并在图形中显示红色的标记点。可以帮助设计师快速定位到需要的位置。

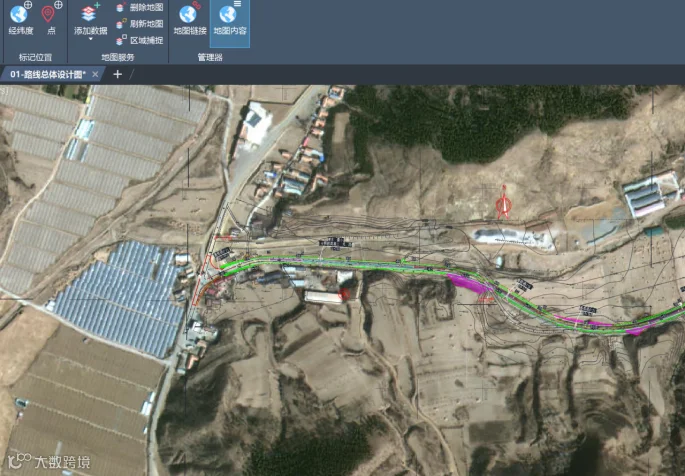

情况二：已经绘制好了地形图，再插入地图图像，并将地图作为底图打印出来

先打开图形，然后再分配坐标系和添加地图，基本操作和情况一相同，不需要打开地图内容，可直接进行定位编辑。

1.分配坐标系（操作步骤同情况一）

2.添加地图（操作步骤同情况一）

3.编辑定位

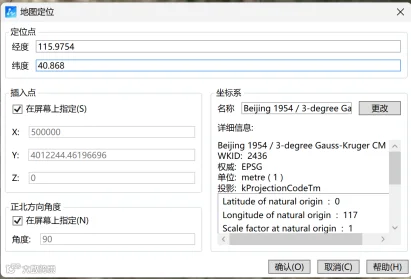

1）点击编辑定位的命令，在跳出的窗口中输入坐标点对应的经度和纬度（注意：输入的经纬度一定要和当前图形中的定位点一致。具体的经纬度数据一般由地理单位提供）。插入点和正北方向角度都勾选上，点击确定。

2）在cad图形中找到对应的定位点并点击插入，正北方角度输入90°（或直接按enter键），地图会缩放并和定位点进行匹配，缩放完成后的图形再放大就可以看到cad图形和地理图形已经匹配上了。

4.框选图纸的打印范围

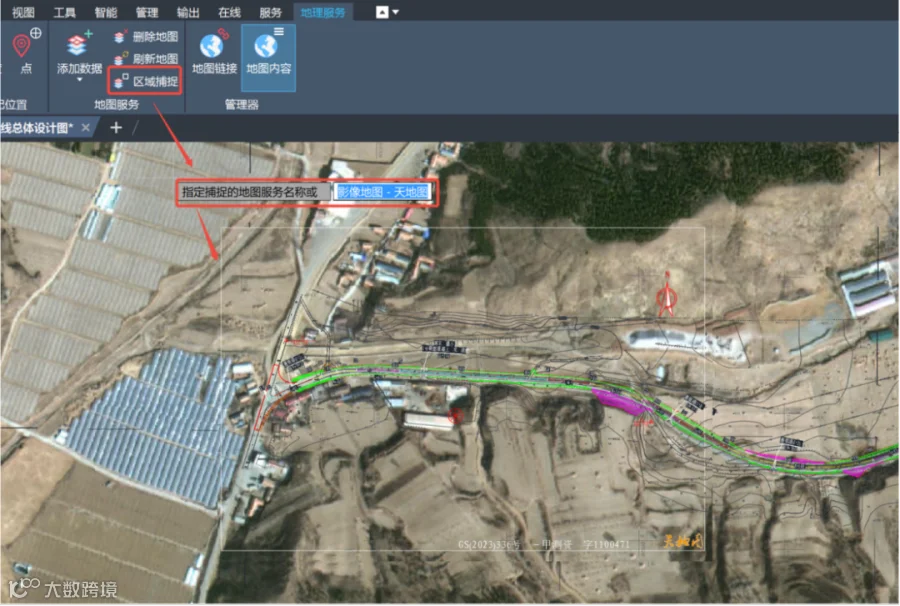

点击【区域捕捉】命令，在弹出命令后按【enter】键确认，框选需要打印的范围。

5.点击打印图标，将图纸打印出来。

情况三：通过URL添加地图数据

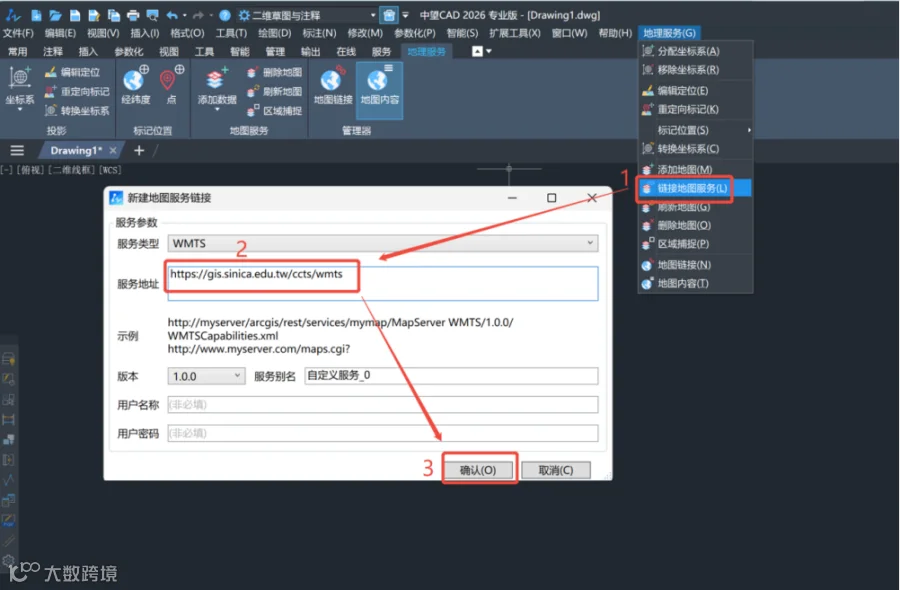

1.点击【添加数据】-【通过URL添加数据】。

2.在弹出的【通过URL添加数据】面板中输入要添加数据的URL后点击添加。

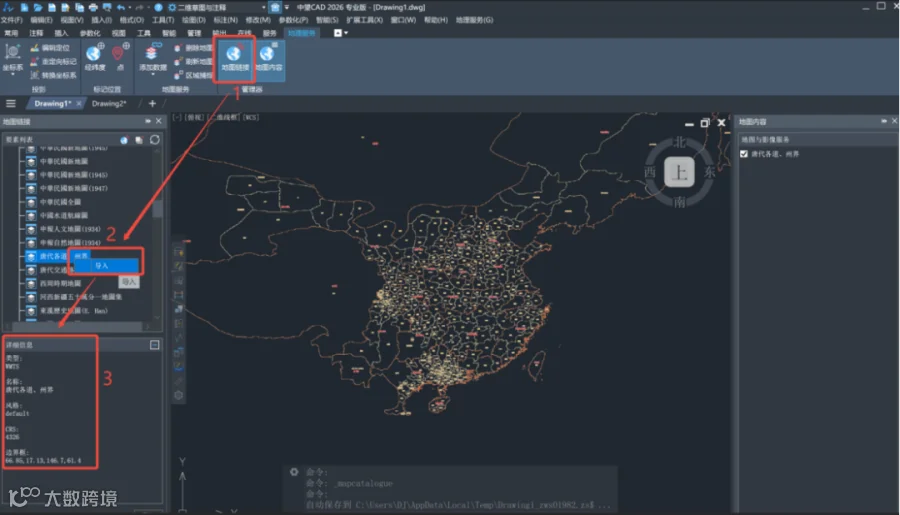

3.如果URL链接中包含多个地图数据，选择需要加载的地图数据，点击鼠标右键-导入，地图即可添加在图纸中。还可以在地图链接中查看地图的详细信息。

情况四：对已经有地图的数据的图纸进行坐标转换

中望除了可以加载地图进行地图数据的导入，还可以对本身已经有地图数据的图纸进行坐标转换，具体操作如下。

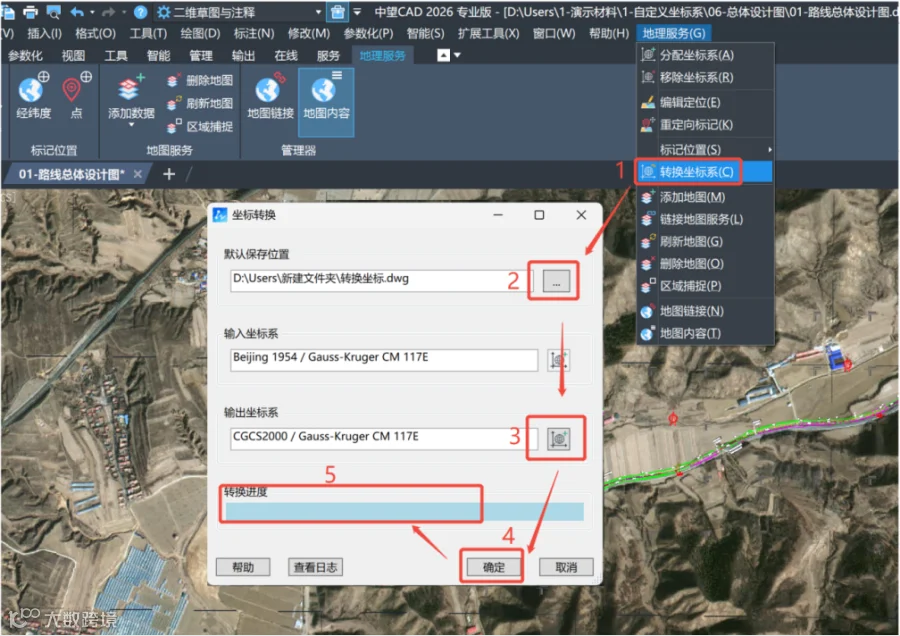

1.打开已有地图的数据的图纸，点击【地理服务-转换坐标系】命令；

2.在跳出的对话框中选择转换的图纸文件保存位置及名称；

3.在输出坐标系中选择要转换的坐标系名称，点击确定，等待转换进度结束。

4.关掉对话框，再打开转换成功的文件即可。
