以工业级实力，重塑前处理体验 —— ArcherSimNX
在航空航天、汽车、能源装备等高端制造领域，工程师每天都在与复杂几何、庞大模型和苛刻的仿真流程打交道。传统前处理软件往往流程繁琐、性能受限、交互迟滞，难以满足现代工业对高效率、高质量网格的需求。
ArcherSimNX 的出现，正是为了解决这些痛点。
我们以“工业级可靠性 + 极致交互体验”为核心理念，打造了一套真正面向工程实际、面向大规模模型、面向高效仿真准备的下一代有限元前处理平台。
--全历程记录--
在ArcherSimNX上完成一个机身分段模型的计算，以检验我们的工具链条以及软件的实用性。
整个流程包括：
·几何导入
·几何模型中的面抽取（Mid-surface / Skin extraction）
·几何清理与修复
·自动/半自动面网格生成
·质量检查与局部优化
所有步骤均在 ArcherSimNX 内一次性完成，过程流畅、稳定、可控。
01｜极速几何导入
A380 机身分段包含大量曲面、加强筋、舱段结构，几何复杂度极高。 ArcherSimNX 采用全新的几何内核与轻量化数据结构，实现：
·STEP、IGES、CATIA 等格式的高速解析
·百万级几何实体的稳定加载

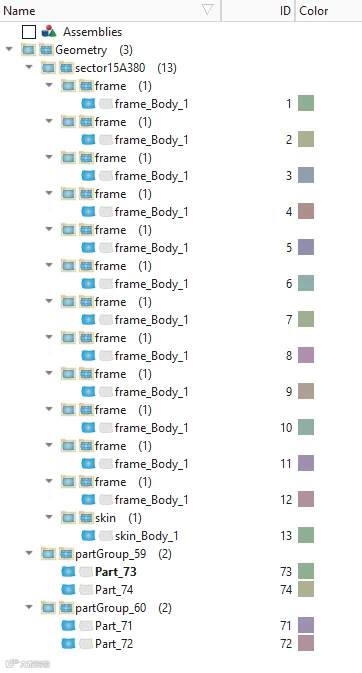

·自动识别零件层级、装配结构、命名信息
即使是航空级别的超大模型，也能做到打开、无卡顿浏览。
（在现在的版本中可以直接导入CATIAV5/6的模型）

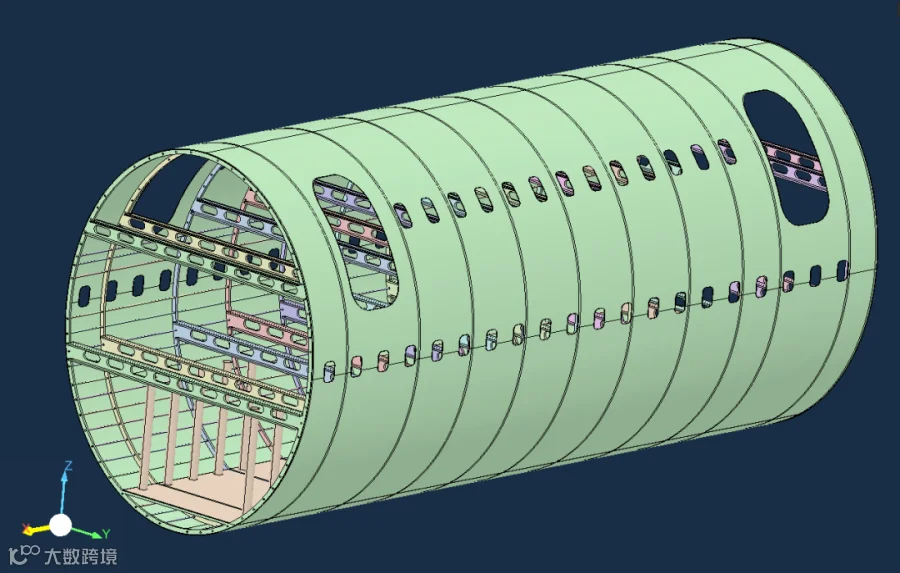

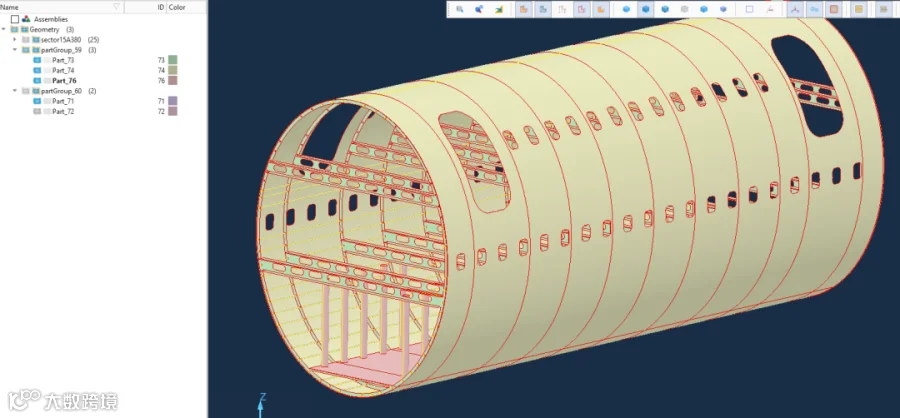

上图看看整体吧！！

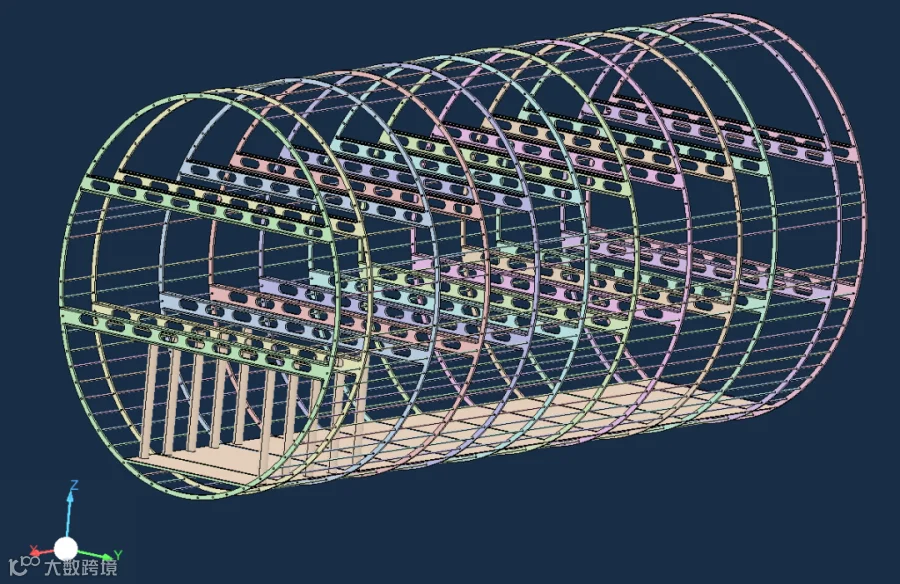

去掉蒙皮的骨架
主要的受力构建就是这些骨架了。
02｜智能面抽取：从厚实体到中面模型一键完成
在薄壁结构占主导的航空领域，中面抽取是前处理的核心步骤之一。
ArcherSimNX 内置的 中面抽取功能 能够：
·自动生成高质量中面（Mid-surface）
·支持多种抽取策略：偏置、平均、规则化
·保留拓扑关系，确保后续网格一致性
在 A380 机身分段中，复杂的蒙皮、框、梁、加强筋均能被准确抽取，极大减少人工干预。
相对而言，蒙皮要好处理很多，优先处理好放一边去！！

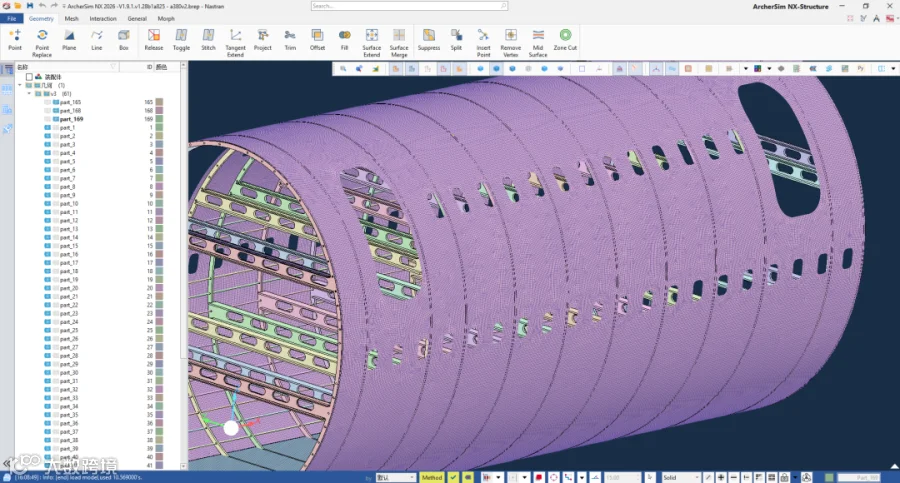

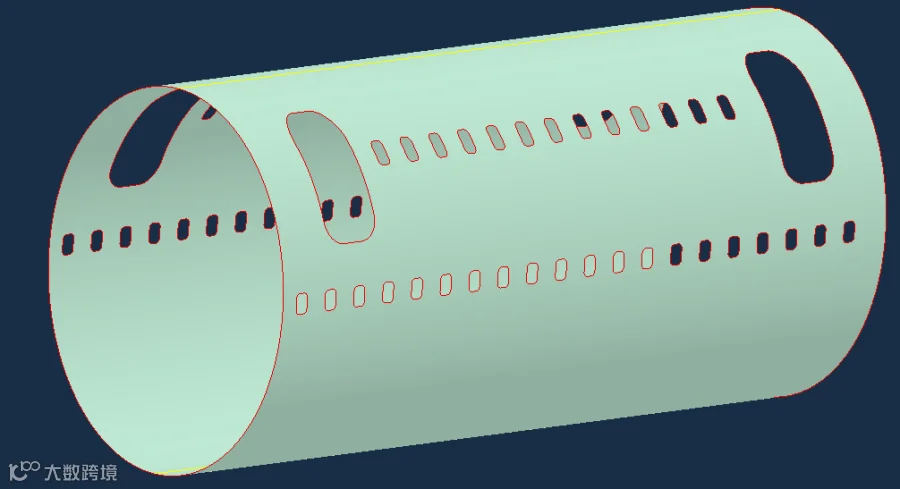

1）蒙皮中面，
看上去毫无瑕疵，有一说一，其本身也没啥难度！！
2）骨架

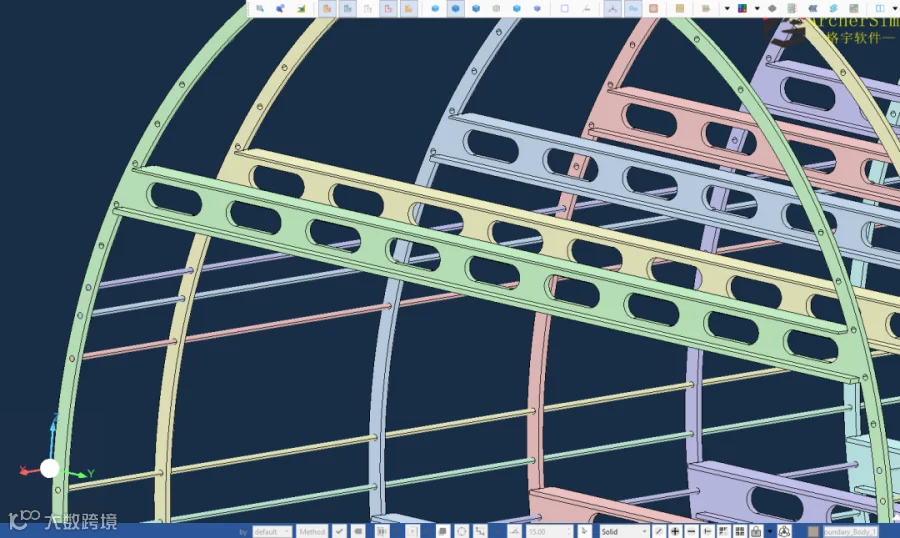

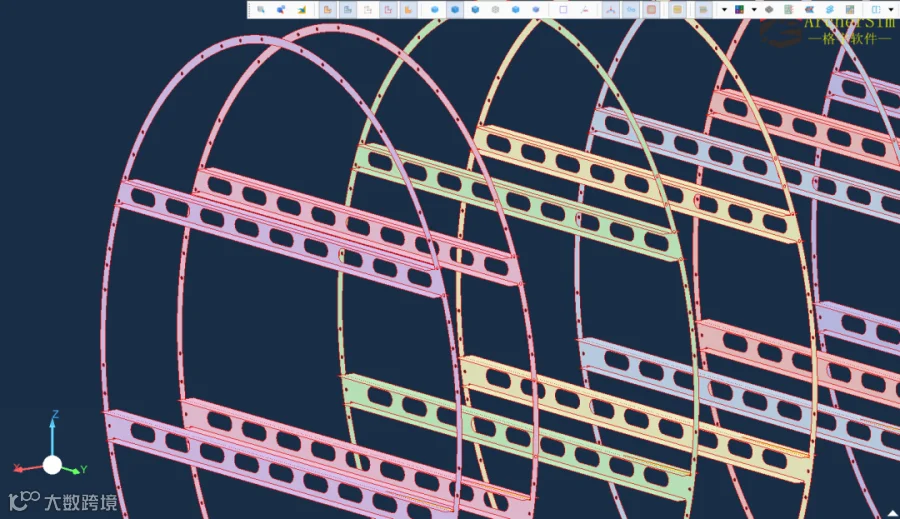

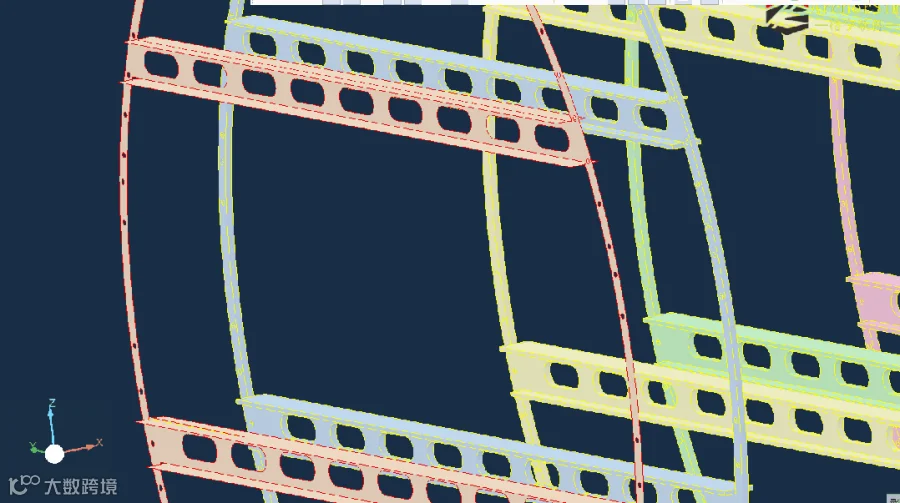

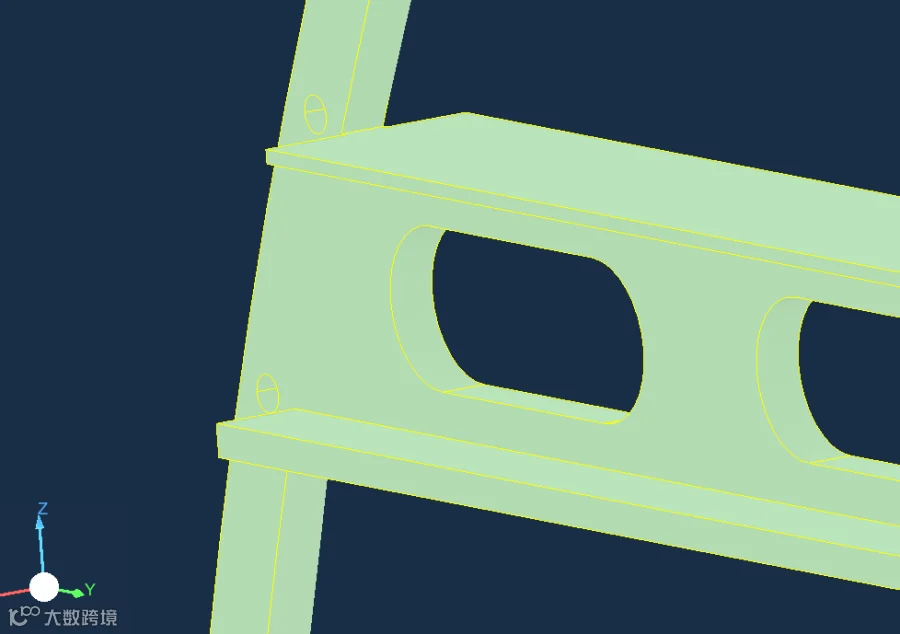

原始模型如上图所示！一键中面，结果如下：
03｜几何清理：工程级别的自动修复能力
面对航空级几何模型，工程师最头疼的往往不是网格，而是几何本身。
ArcherSimNX 提供一整套工业级几何清理工具：
·自动修补缝隙、断边、重叠面
·自动简化小特征（孔、倒角、微小面）
·自动修复非流形、坏拓扑
·智能识别并处理几何噪声
在 A380 机身分段案例中，软件自动完成了大量几何修复工作，使模型快速达到可网格化状态。
接下来一些手动操作，需要手动修复的也来个特写吧！！
3）纵梁
基本操作是先划分edge elements，然后赋予beam属性！先把他们单独用一个part装起来，省的干扰其他操作！
这样看起里就干净多了，上图看一下抽取的中面和组织好的模型！
4）开启手动几何编辑操作了

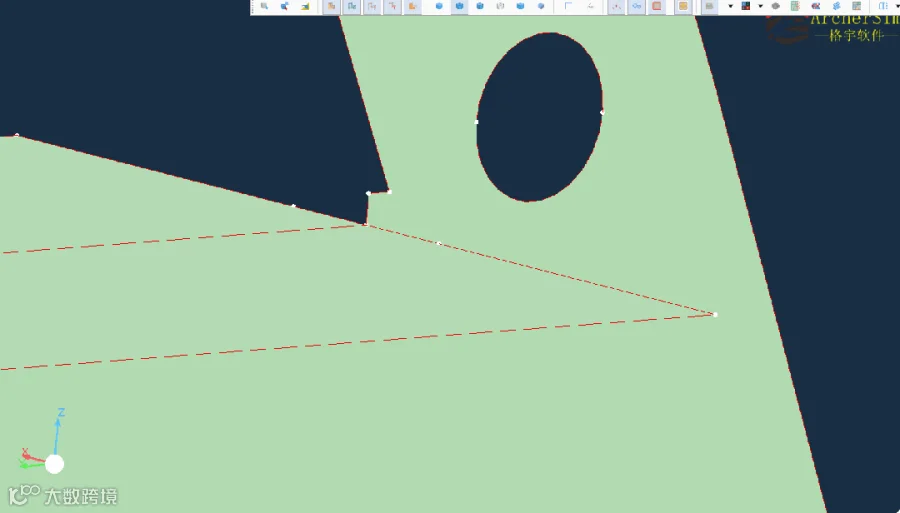

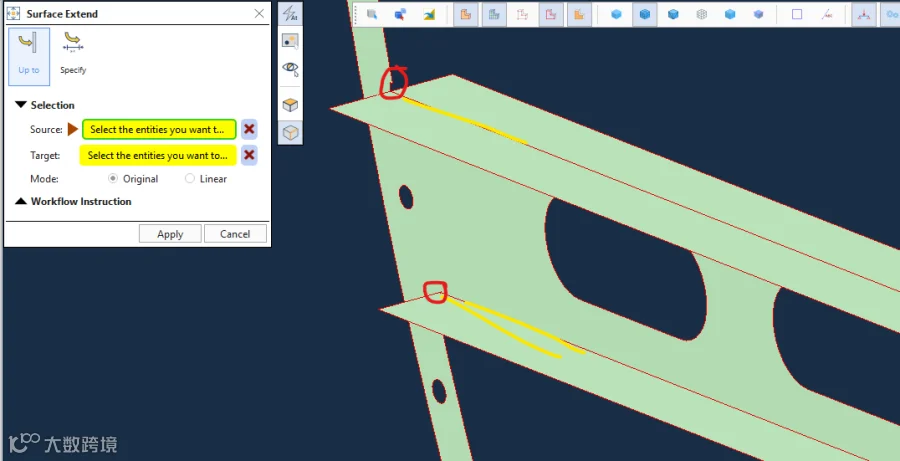

对于前面中面留下的缝隙，surface extend处理的还比较合适！要是能进一步处理成共享边（下图中黄色编辑边）就更好了。其次是角落的地方也是一些坑洞，也需要处理！
04｜高质量面网格：航空级标准的三角/四边形网格
ArcherSimNX 的网格生成器专为工程仿真优化，支持：
·结构化/半结构化四边形网格
·高质量三角网格
·特征线保持
·局部加密与自适应优化
在 A380 机身分段中，软件自动生成了：
·均匀、光顺的蒙皮网格
·规则化的框梁四边形网格
·过渡区域的高质量混合网格
网格质量完全满足航空结构仿真的严格要求。

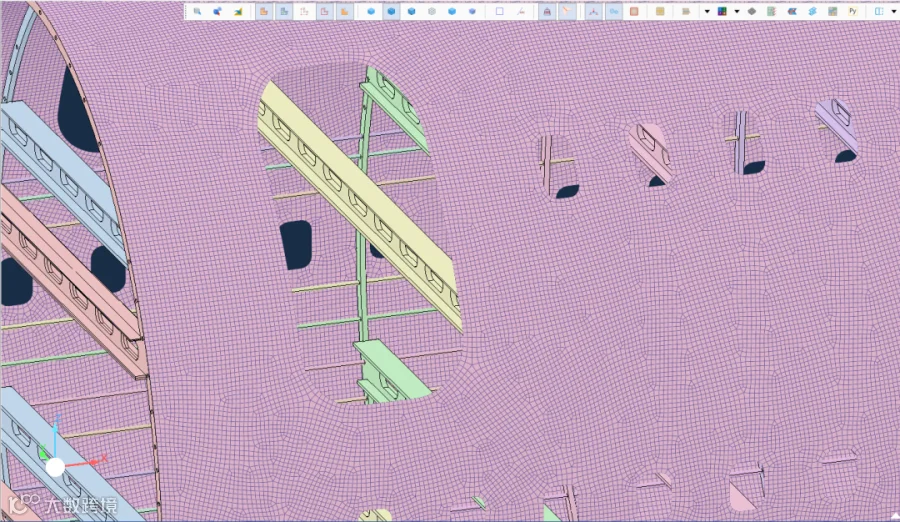

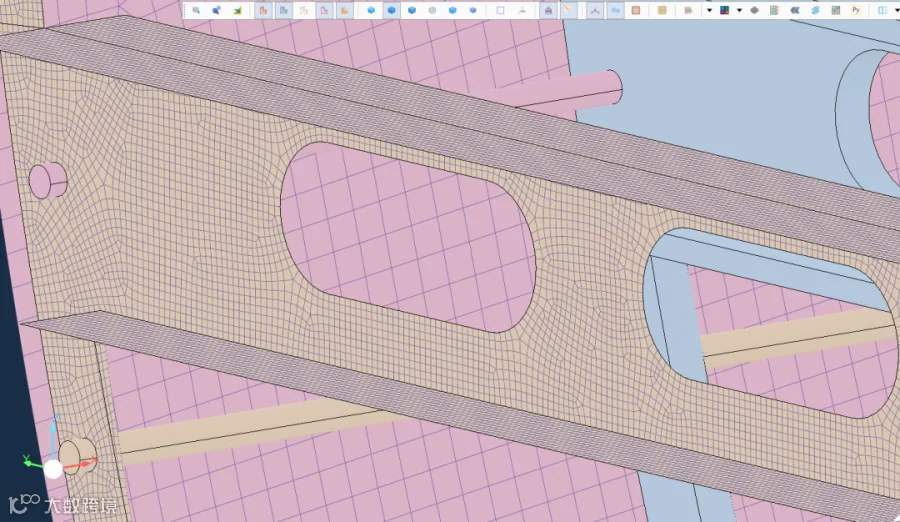

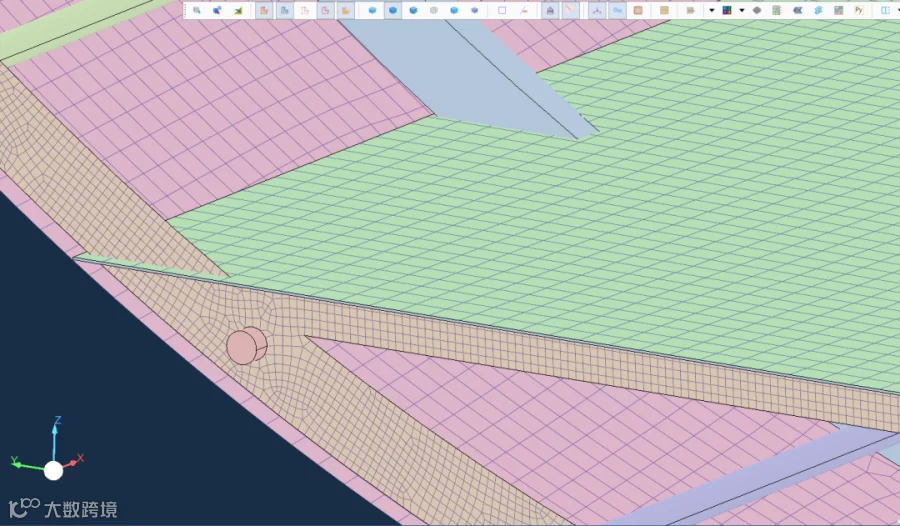

网格细节：

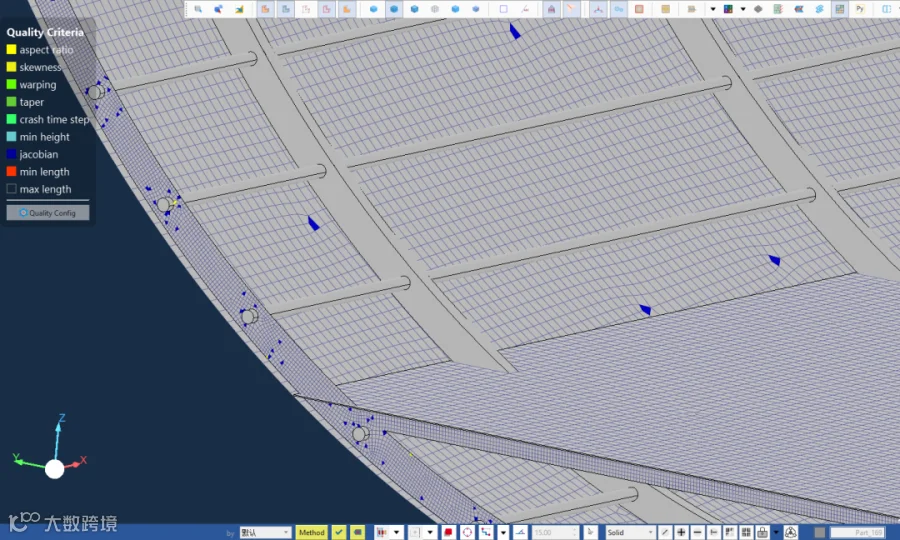

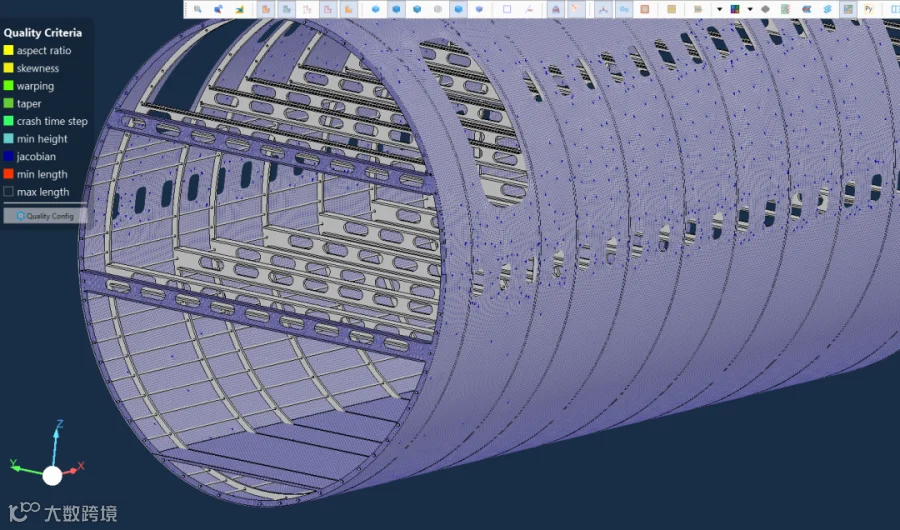

整体网格质量检查：
05｜小结：从几何到网格的“一站式”工业流程
ArcherSimNX 不只是一个网格工具，而是一个完整的前处理平台：
·几何 → 清理 → 抽取 → 网格 → 质量检查 → 导出
·全流程自动化、可视化、可回溯
·支持企业级流程定制与脚本化自动化
真正做到让工程师把时间花在工程本身，而不是重复劳动。
07｜敬请期待....
接下来是完成复合材料以及铺层等截面属性的定义以及设置载荷边界条件和连接等，时间有限，下期更新！！
