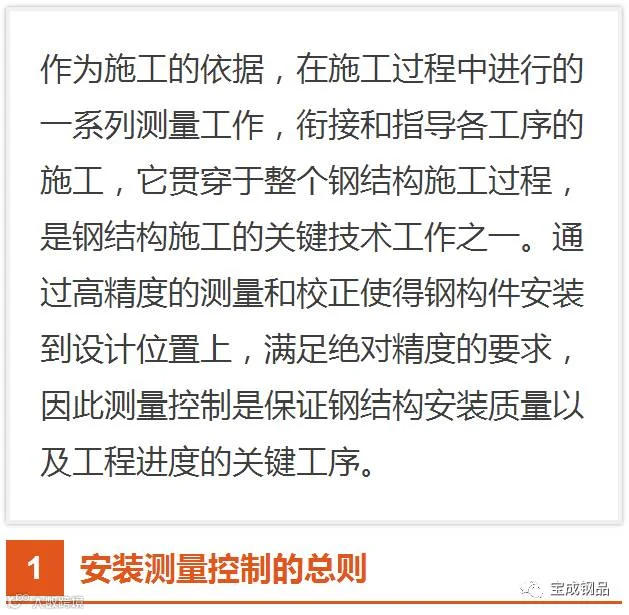

钢结构测量方案

序号

测量控制总则

1

负责工程施工所需的全部施工测量放线工作及钢结构安装过程中的测量控制工作，并配合监理工程师测量检验的辅助工作和一切方便条件。

2

工程开始前，由总包提供现存基准点和测量点的标高和坐标，如果认为总包提供的资料有问题，则要在业主提供资料后的5日内书面向监理工程师反映。

3

接受总包提供的测量基准点后，应校测其基准点（线）的测量精度，并复核基准点资料和数据的准确性，向监理工程师书面反映。

4

以总包提供的测量基准点（线）为基准，按国家测绘标准和本工程施工精度要求，设定用于工程的控制网，并应在收到开工通知后7日内，将施工控制网资料报送监理工程师审批。

5

施工基线、定位点、控制点和施工基准点的标桩，经测量后都要进行检查，测量及定位点的精确度要符合相关规程规定。

6

负责保护好测量基准点、基准线和水准点及自行增设的控制网点，并提供通向网点的道路和防护栏杆。测量网点的缺失和损坏，应负责修复。

7

钢结构安装后，当在确定的每天的同一时间测量钢结构的节点变形数据作为控制数据的依据，必要时应作适当修正。

类型

内          容

测量主要内容

1.总包控制网复核和钢结构施工控制网的建立；

2.预埋件定位、平整度及标高复测；

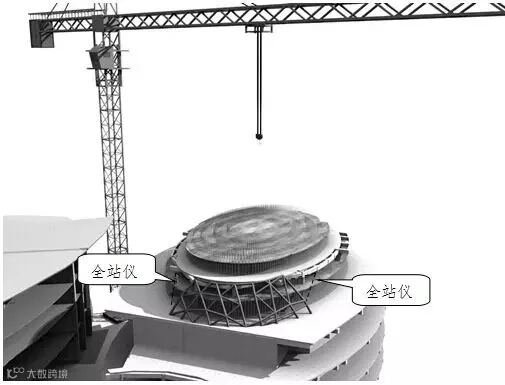

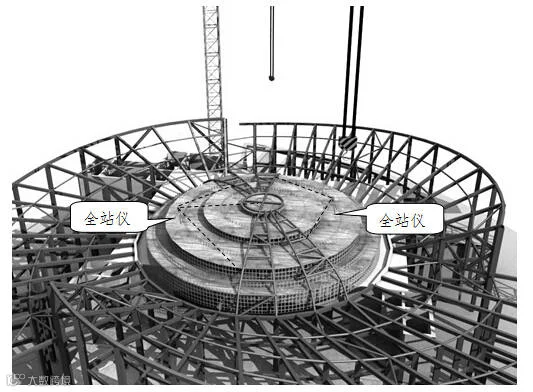

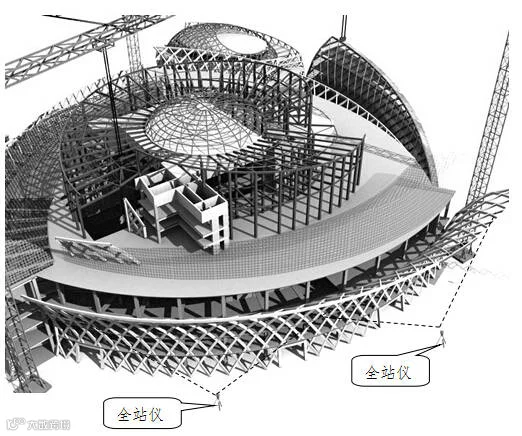

3.构件吊装的测量监控；

4.施工过程中结构的位移监控；

重点

钢结构吊装单元的吊装定位决定了整个结构的安装精度和施工质量。因此，如何进行吊装定位也是本工程施工测量工作的重点。

难点

1.本工程中采用大量弯扭构件，吊装单元地面拼装及吊装精度控制要求高；

2.施工场地上工种多，交叉作业频繁、受干扰多；

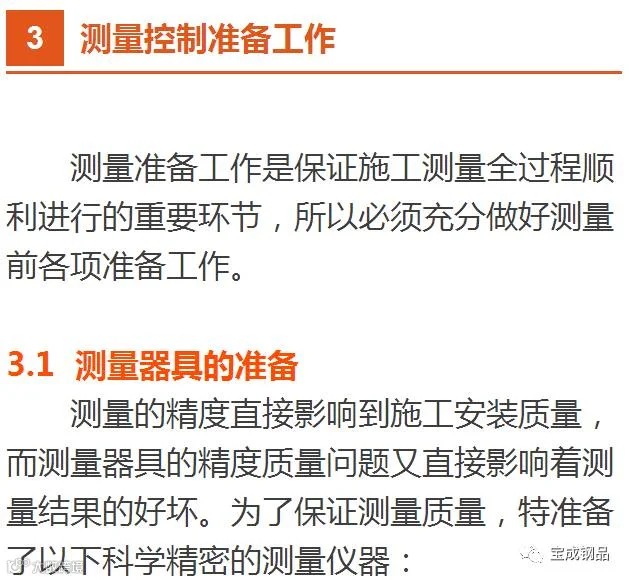

序 号

名 称

数 量

备  注

1

全站仪

10台

用于I、II级工程平面控制网的测设；构件的拼装及安装定位；结构变形检测

2

经纬仪

6台

用于轴线测设、现场拼装胎架放线测设等

3

水准仪

10台

用于高程控制网的测设及桁架标高的复测等

4

反射棱镜

4组

用于全站仪测距

5

塔尺

10件

结合水准仪测设高程

6

对讲机

10部

测量人员工作联系

职称

人数

职责

测量工程师

1

主管工程首级平面控制网的设测、结构整体定位控制和把握、测量资料的管理。

专职测量员

12

主要负责施工全过程的测量技术工作，保障工程顺利有序施工。

序号

选择原则

1

设计所提供的每个施工节段的相应标高，一般是基于某种标准气温下的设计值，而大型结构往往跨季节、跨昼夜施工。温度变化，特别是日照温差的变化对于结构变形的影响是复杂的，将温差变化所引起的结构变形从实测变形值中分离出来相当困难。因此，应尽量选择温度变化小的时机进行测量，力求将温度、日照对施工控制的影响降低到最小限度。对一些大型结构温度影响的测试表明，在气候条件最不利的夏季，凌晨日出之前及太阳落山后的气温较均匀，且最接近季节平均气温，是测量的较好时机。目前，温度对大型结构控制的影响很难精确地描述。

2

在大型结构的施工控制中，温度影响可以分为两种：一种是昼夜温差的影响，另一种是季节温差的影响。无论是昼夜温差还是季节温差对桁架标高控制均有较大影响。

3

昼夜温差的影响一般在标高控制中多采用回避的做法，即对标高起控制作用的施工工序，均要求在温度较均匀的凌晨日出前进行。但遇连续高温的天气情况，由于凌晨的温度仍难均匀，温度的影响难以完全避免，在此情况下，宜采用标高的修正公式来减少日照温差的影响。

4

季节温差的影响，应设定一个标准温度，将施工过程中实际季节温差对结构的影响在施工控制计算中考虑。

序号

准   备  工  作   内   容

1

熟悉所有的设计图纸和设计资料

2

进行平面控制网设计工作之前，必须先了解建筑物的尺寸、工程结构内部特征和施工的要求

3

熟悉施工场地环境以及与相邻地物的相互关系等

4

收集施工坐标和测量坐标的系统换算数据

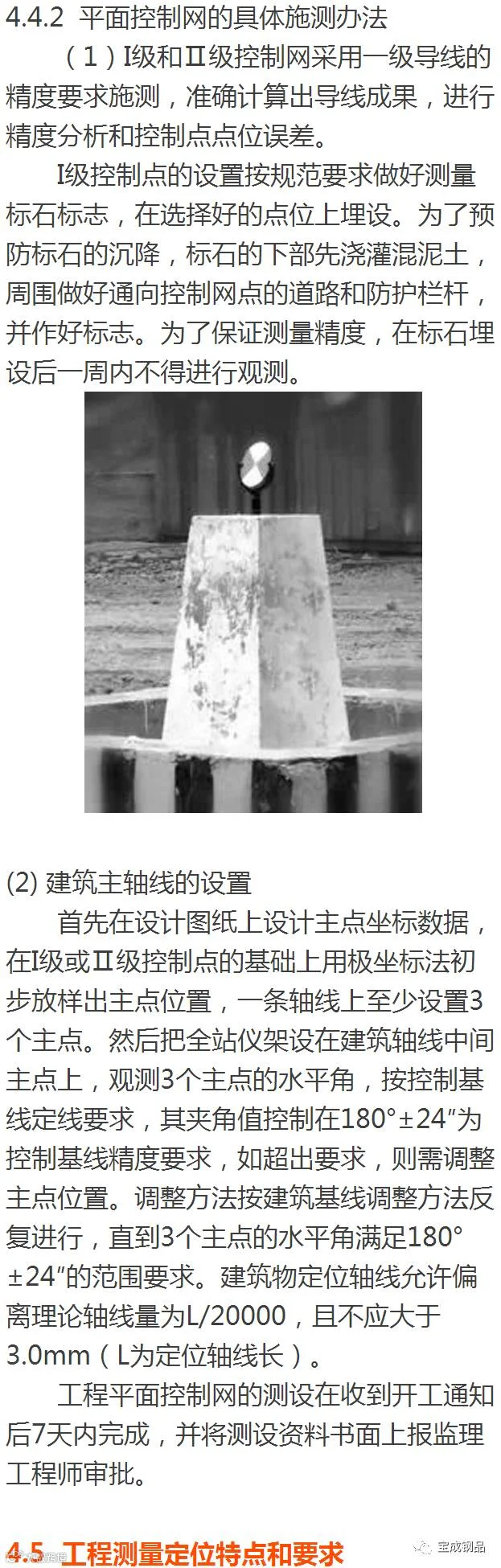

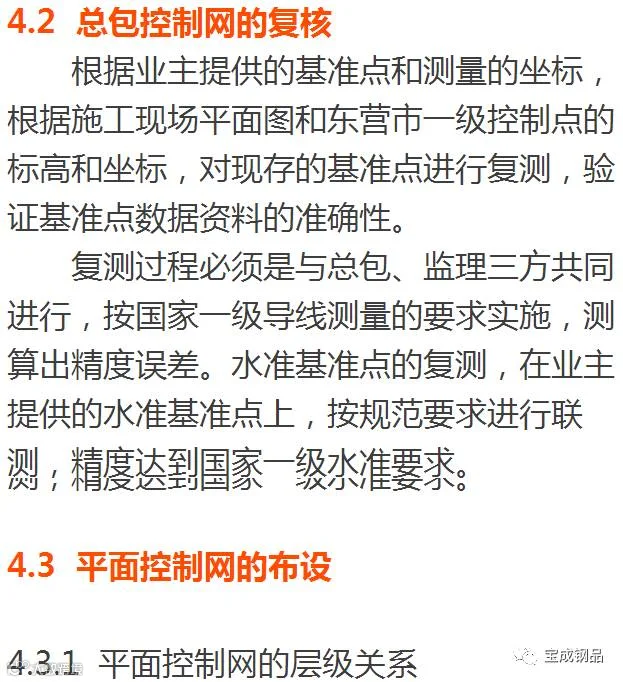

层 级

内                   容

Ⅰ

业主测设在用地范围内各红线界桩点

Ⅱ

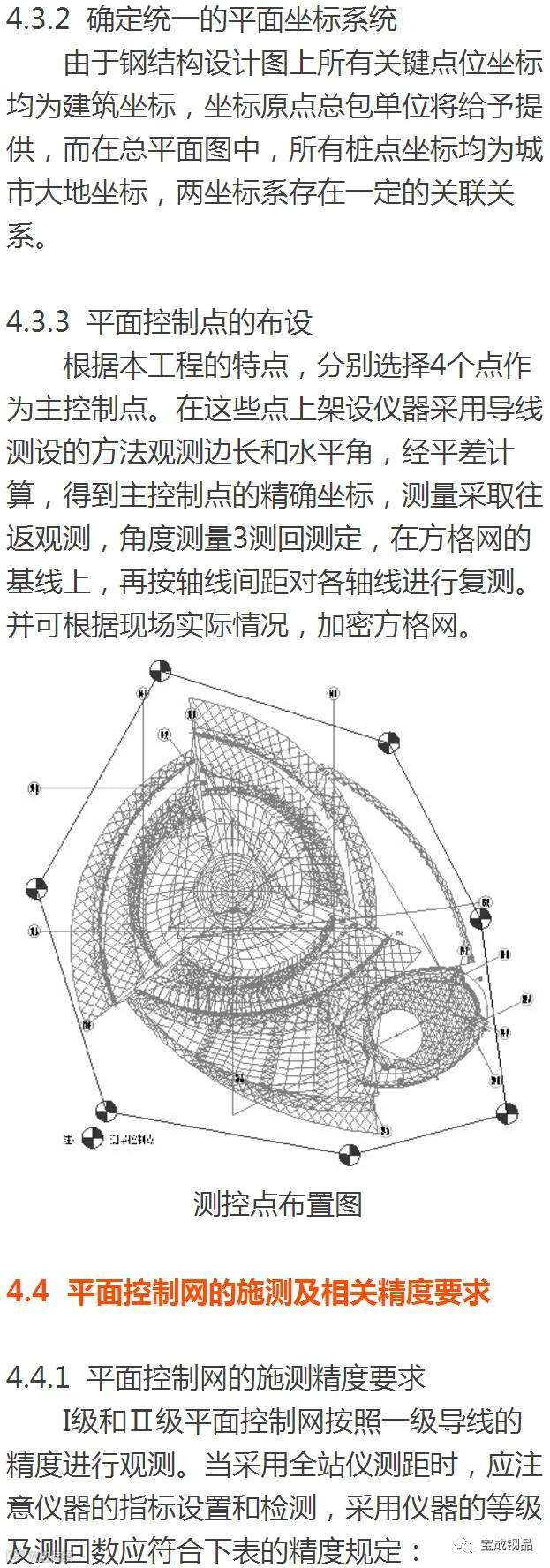

围绕整个屋盖部分设置的4个主控制点组成的多边形控制网

控制网等级

仪器分级

总测回数

I级

I、Ⅱ精度

4

Ⅱ级

Ⅱ精度

2

序号

测量定位特点和要求

1

吊装单元地面拼装定位要求高，要严格焊前、焊后的测量检查制度。

2

了解施工顺序安排，从施工流水的划分、钢结构安装次序、施工进度计划，确定测量放线的先后次序、时间安排，制定详细的细部测量方案。

3

针对本工程的特点和要求，在施工测量工作的组织与管理上，要求测量人员在思想上明确测量对本工程施工中的重要性，在施工过程中，严格按以下要求开展工作：

（1）认真审核施工设计图纸，严格做到按图施测；

（2）了解测量仪器构造、原理，熟练掌握仪器性能，按仪器操作规程操作，做到仪器检校经常化，及时发现隐患，消除减小误差；严格落实测量工作的检查制度；

（3）根据工程的特点，合理采用测量方法与校测方法，运用高精度、高速度的施测能力，保障好工程的有序施工，使测量工作成为一道智能化施工手段。

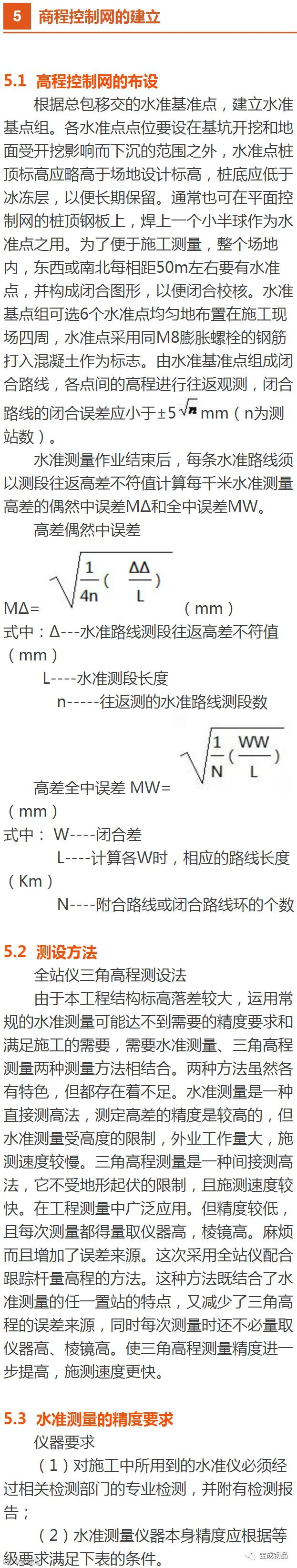

等级

望远镜放大倍率≤

水准管分划值≤

Ⅲ

24～30

5″/2mm

Ⅳ

20

25″/2mm

序号

施测要求

1

等级的水准点观测应在水准点埋设两周后进行，观测应在呈像清晰、稳定的情况下进行；

2

水准视线长度Ⅲ等65m、Ⅳ等80m为宜；

3

测站前后视距差Ⅲ等≤2m、Ⅳ等≤4m；

4

两水准点间前后视距累计差Ⅲ等≤5m、Ⅳ等≤10m；

5

视线距地面高度Ⅲ等、Ⅳ等≥0.3m。

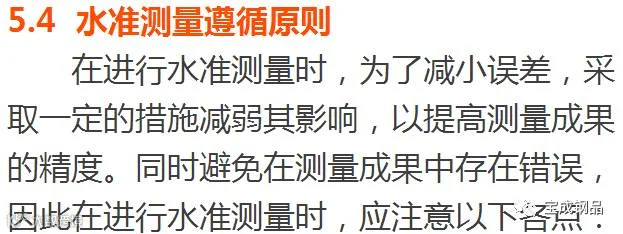

序号

遵循原则

1

观测前对所用仪器和工具，必须认真进行检验和校正；

2

在野外测量过程中，水准仪及水准尺应尽量安置在坚实的地面上。三脚架和尺垫要踩实，以防仪器和尺子下沉；前、后视距离应尽量相等，以消除视准轴不平行水准管轴的误差和地球曲率与大气折光的影响；

3

前、后视距离不宜太长，一般不要超过100m。视线高度应使上、中、下三丝都能在水准尺上读数，以减少大气折光影响；

4

水准尺必须扶直不得倾斜。使用过程中，要经常检查和清除尺底泥土。塔尺衔接处要卡住，防止二、三节塔尺下滑；

5

完数后应再次检查气泡是否仍然吻合，否则应重读；

6

记录员要复诵读数，以便核对。记录要整洁、清楚端正。如果有错，不能用橡皮擦去而应在改正处划一横，在旁边注上改正后的数字；

7

在烈日下作业要撑伞遮住阳光避免气泡因受热不均而影响其稳定性。
